六百行程右驱同步带直线滑台模组

　　这套直线运动模组在3C检测工位、锂电叠片搬运段、小型包装线推料轴以及桌面式分拣设备里十分常见，属于把驱动、导向、传动和运动滑块整合在同一根铝型材基座内的单轴执行部件。现场布局时，它常作为X向横移轴承担短距离高频往复动作，也可以两根并排搭建龙门框架，配合Z向升降轴完成取放、扫码、点胶或视觉对位。选用这类模组的核心原因，是设备厂不必再单独采购导轨、皮带、电机座和拖链安装件，整体装配边界清晰，后期维护时只需检查同步带张紧和滑块润滑。

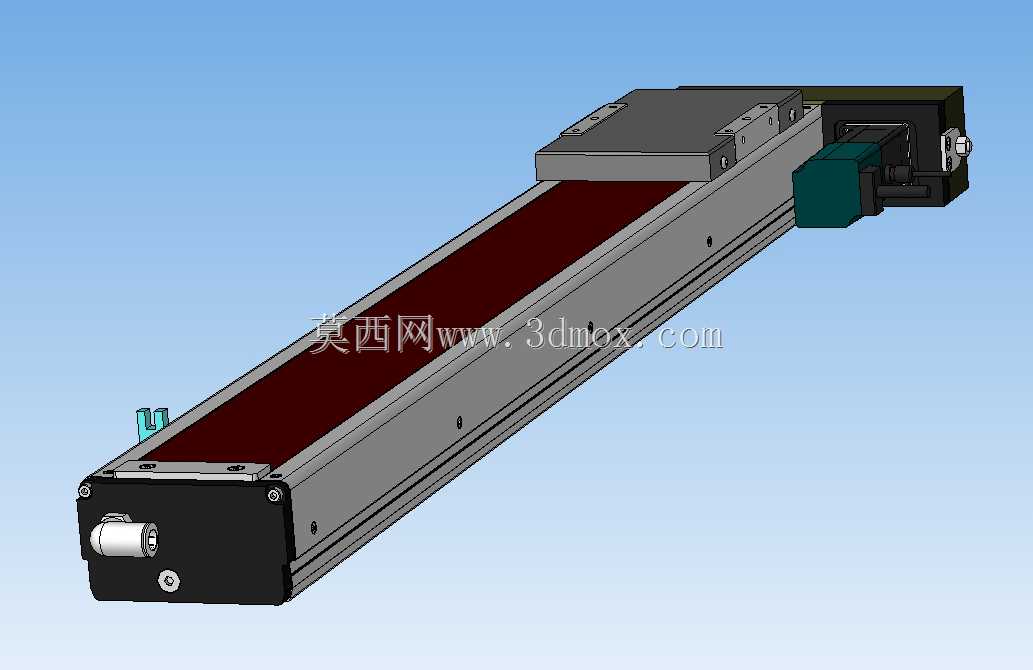

　　从结构思路看，模组主体采用封闭式铝型材梁，内部容纳同步带传动回路，顶面用钢带或防护带遮盖，能够减少车间粉尘、碎屑落到运动副上。右端布置伺服或步进电机，电机通过联轴器与带轮轴连接，动力经同步带传递给与滑块相连的带夹；滑块下方依托内置直线导轨承受载荷和倾覆力矩。这种右电机布置适合电机侧需要避让机架立柱、传感器线槽的工位，若设备左侧空间紧张，也便于在方案阶段镜像选型。

　　有效行程按600mm设计，意味着滑块可在梁体中部完成约600mm的直线往复，两端仍需保留带轮、限位块、缓冲件和原点开关的安装空间。进行整机干涉检查时，不能只按行程长度估算占地，还要把电机尾部、联轴器罩壳、端部张紧结构以及滑块上安装板的厚度一并纳入包络。滑块台面用于连接负载板、吸盘支架或夹爪，螺钉孔位需要与被连接件预先对齐；侧向安装、水平吊装或竖直使用时，应重点校核导轨额定动载荷、皮带张力以及电机抱闸需求。

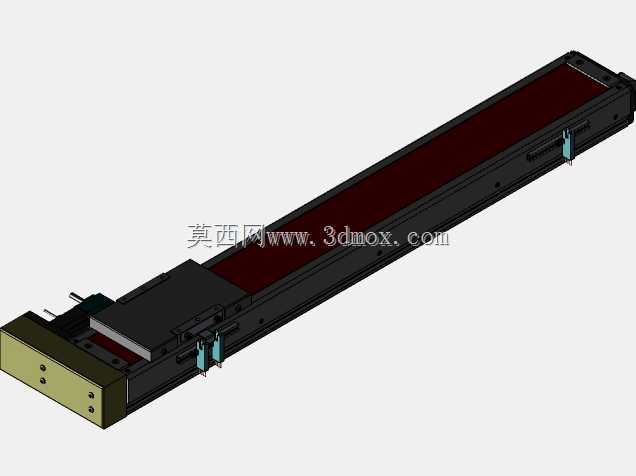

　　建模过程中，型材截面、端盖连接、滑块外形、电机转接座和带轮防护壳均按装配关系表达，能够直接放入自动化设备总装里做轴系布置。运动副上可将滑块与梁体设置为直线移动配合，端部预留光电开关和硬限位的安装位置，方便后续做节拍仿真。对结构工程师而言，这类模型的价值不只是外观展示，更在于核对电机悬伸长度、维护拆卸空间、拖链弯曲半径以及负载重心相对导轨的偏移量，从而在方案评审阶段避免行程不足、接线干涉或维修口被机架遮挡等问题。
