三板式精密注塑模具结构设计方案

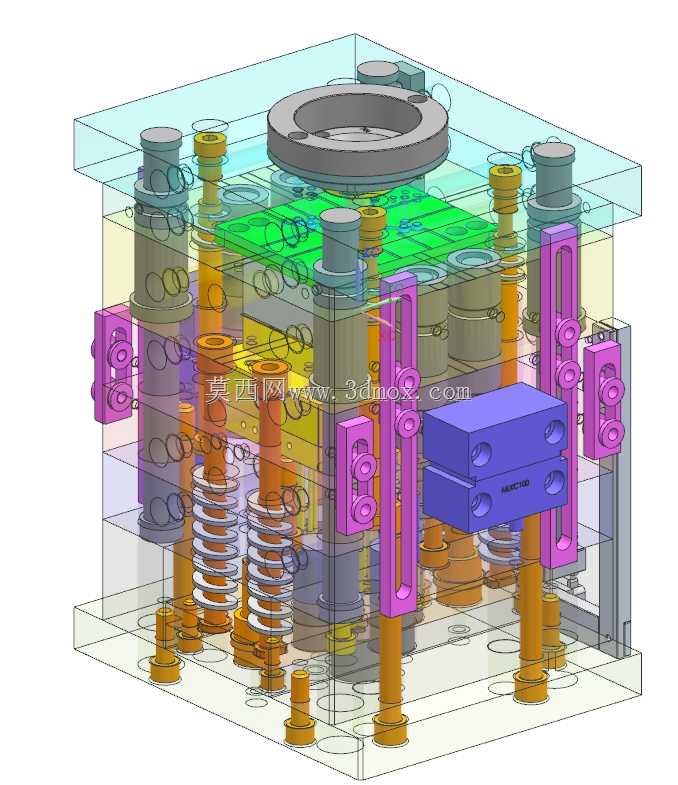

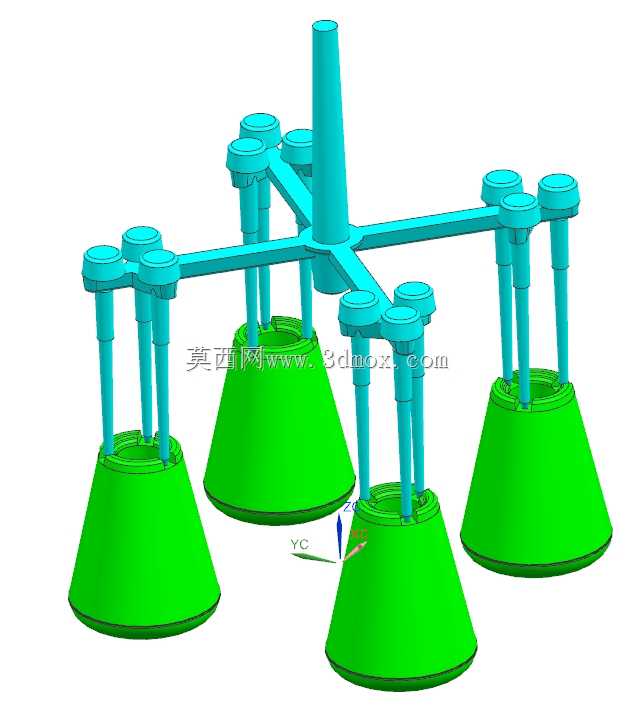

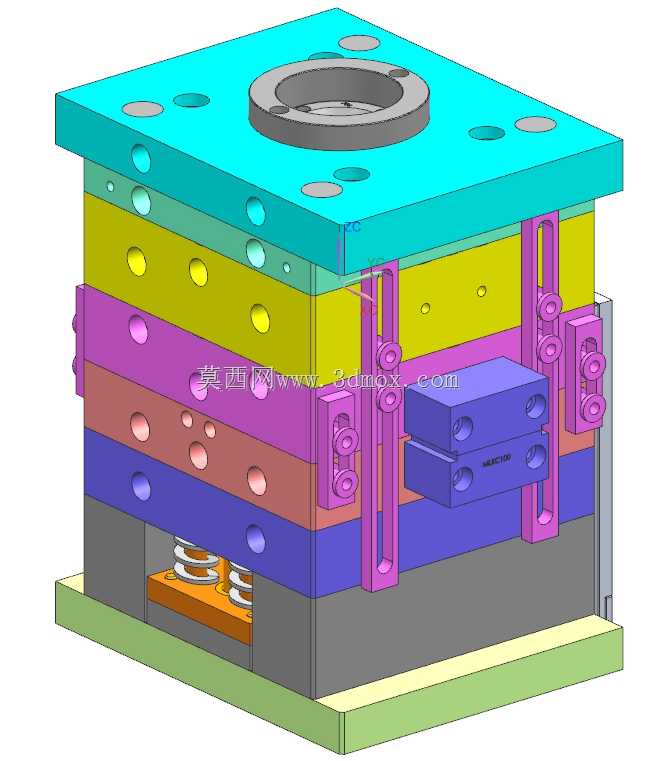

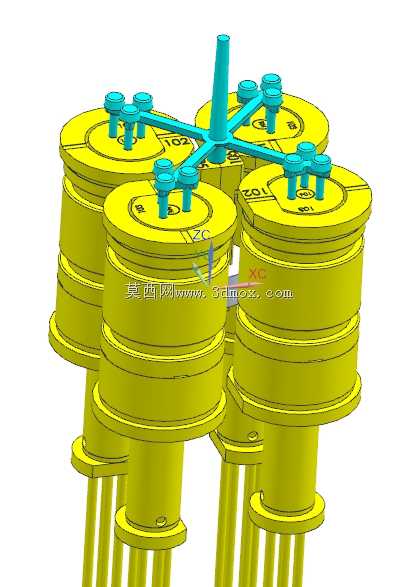

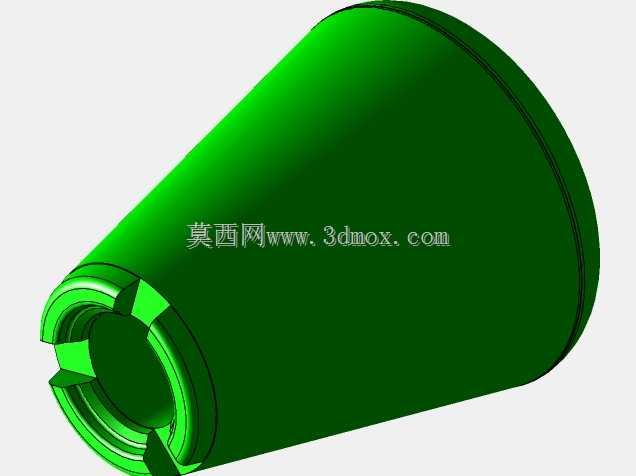

　　这套三板式精密注塑结构，主要面向小尺寸高精度塑胶件的批量注塑生产场景，常见于消费电子接插件、精密仪器结构件、医疗耗材小型配件的成型工序，能在连续生产工况下保证塑件尺寸公差稳定在IT7级以内，适配卧式注塑机的安装接口，可直接匹配主流吨位注塑机的拉杆间距、定位圈尺寸与顶出孔位布局。从结构布局来看，整套模架采用标准三板模架构，定模侧设置流道推板用于自动脱落点浇口凝料，无需人工修剪浇口，能大幅降低量产阶段的人工后处理成本，适配自动化无人注塑生产线的节拍要求。动定模的导向结构采用高精度导柱导套配合，导柱设置在模架四角，同时在型腔周边增设辅助精定位组件，避免合模过程中出现型腔错位，保证多腔成型时各模腔的同轴度与壁厚均匀性。

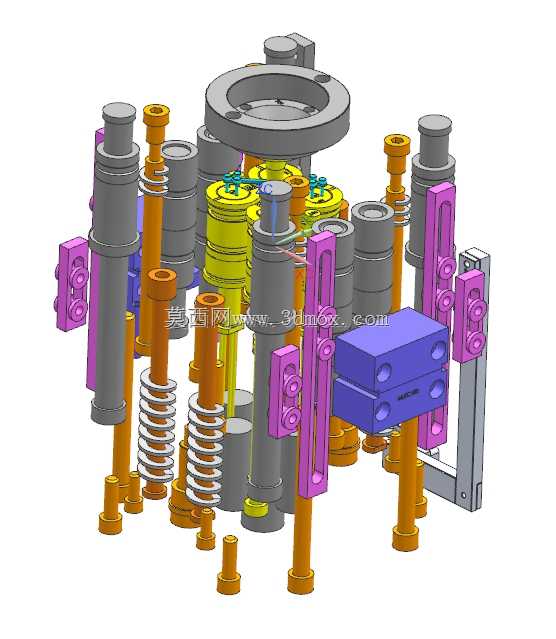

　　顶出系统采用多组顶针搭配弹簧复位结构，顶针排布避开塑件外观面与装配配合面，顶出行程经过严格校核，既保证塑件能完全脱离型芯，又不会出现顶出痕迹或顶白缺陷，复位弹簧采用矩形截面重载弹簧，合模时能保证顶出板精准回位，避免撞模风险。冷却系统采用随形水路布局，在定模型腔板、动模型芯板内分别设置多层循环水路，水路距离型腔表面的距离控制在1.5倍水路直径范围内，保证成型过程中型腔各区域温度均匀，减少塑件翘曲变形与内应力，缩短成型冷却周期。整套结构的安装边界经过标准化设计，模架外轮廓尺寸适配对应吨位注塑机的最大模厚与最小模厚调节范围，定位圈采用标准100mm直径规格，浇口套球面半径匹配注塑机喷嘴尺寸，避免射胶过程中出现溢料问题。

　　设计过程中对开模行程做了分段校核，定模开模行程满足流道凝料脱落的空间要求，动模开模行程满足塑件取出的操作空间，同时在模具两侧设置行程开关，用于检测各模板的开模位置，给注塑机提供动作信号，保证生产过程的动作逻辑可靠。所有滑动部件都设置了自润滑耐磨结构，导套、斜顶、滑块等运动部件都预留了润滑槽，减少连续生产过程中的磨损，延长模具整体使用寿命，适配百万模次以上的量产需求。
