双料斗螺旋给料输送机组结构设计

　　这套三维结构呈现的是一种双料斗并列布置的螺旋给料输送装置，主要面向颗粒状、粉状及小块散料的连续定量喂料场景，常见于塑料造粒、粮食加工、化工配料、饲料生产以及再生资源处理生产线。设备将储料、计量给料和横向输送整合在同一机架上，能够把两种不同物料分别暂存于两个斗体，再通过水平螺旋轴按工艺需求推送至下游设备，也可在单料工况下作为备用料仓切换使用，减少人工投料频次和物料落差造成的粉尘外溢。

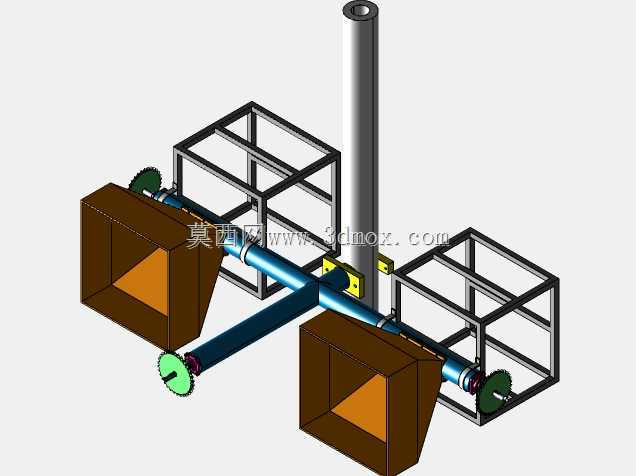

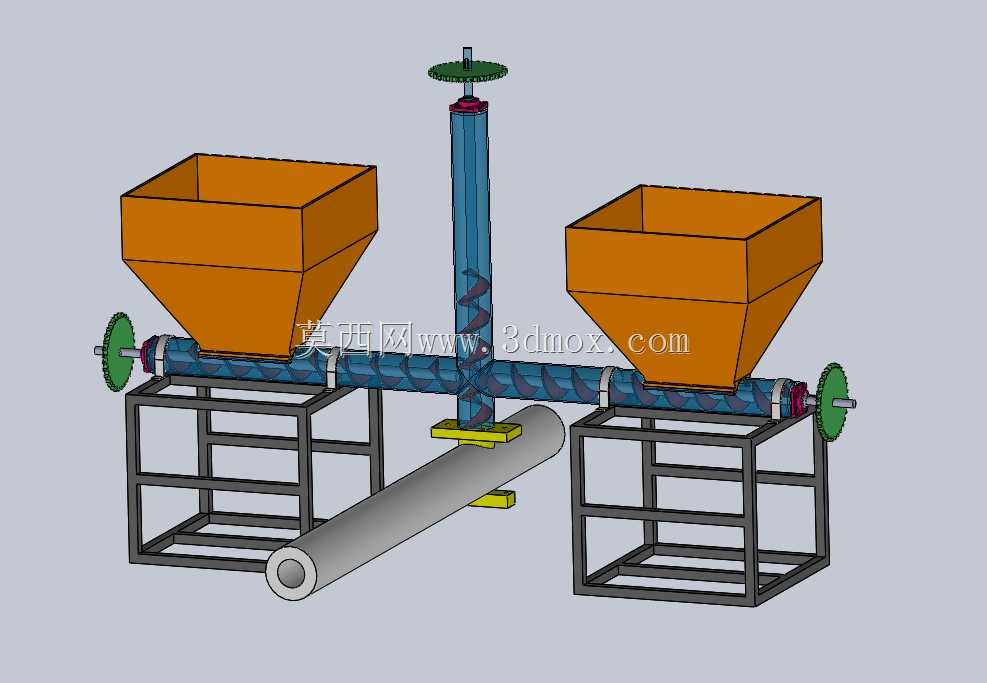

　　从结构布置看，两个上宽下窄的锥形料斗分别落在水平输送管上方，斗底与螺旋槽贯通，依靠物料自重进入螺旋转子腔。水平螺旋轴贯穿两段输送管，轴端设置链轮，便于由电机减速机通过链条驱动；轴与管体之间保留密封与支承位置，可在详细设计中配置轴承座、填料密封或组合密封，防止细粉沿轴端泄漏。中间立式螺旋机构与水平轴通过锥齿轮或交错传动件连接，形成垂直方向的辅助输送或搅拌通道，其顶部带手轮结构，可用于检修启闭、调节开度或人工盘车，下方横向圆管则对应出料或转接通道，方便与后续料管、挤出机、混料机对接。

　　设计思路上，双斗结构适合配比要求不高但需要连续供料的工序：料斗锥角应结合物料安息角确定，避免颗粒架桥；螺旋叶片直径、螺距和转速决定给料能力，选型时需按物料堆积密度、充满系数和输送距离校核功率。机架采用方管焊接框架，承托料斗和输送管，四条支腿形成稳定安装边界，地脚位置可预留膨胀螺栓孔。整体外形呈左右对称布局，料斗位于上部，水平输送轴居中，立式传动塔位于两斗之间，维护时可从轴端抽出螺旋组件，清理残料或更换叶片。

　　现场安装需关注顶部加料空间、轴端传动侧安全距离以及下方出料管对接高度。料斗上口应预留格栅或除尘接口，防止大块异物进入；螺旋管下部宜设置检修口，以便处理堵料。对于磨蚀性较强的物料，叶片可选用耐磨钢或表面硬化处理；对于黏性物料，则需增大螺旋间隙并优化斗壁倾角。该模型把料斗、螺旋轴、传动轮、支架和出料管路的空间关系完整表达，可作为给料设备方案布置、产能估算和非标改型的结构参考。
