槽型皮带自动纠偏托辊组结构

　　这套槽型皮带自动纠偏托辊组主要用于带式输送机承载段，在散料输送现场承担输送带承托与跑偏修正任务。矿山、港口、砂石骨料、煤炭转运、粮库和建材生产线里，长距离皮带受物料偏载、滚筒粘料、机架安装偏差、胶带接头不正等因素影响，容易出现边缘撒料、皮带刮架和异常磨损；该结构通过两侧立辊、倾斜槽形托辊和回转底座的配合，在皮带边缘触碰挡辊后产生偏转力矩，使托辊架相对输送方向形成小角度，从而利用胶带与辊面之间的摩擦分力把皮带推回中线。

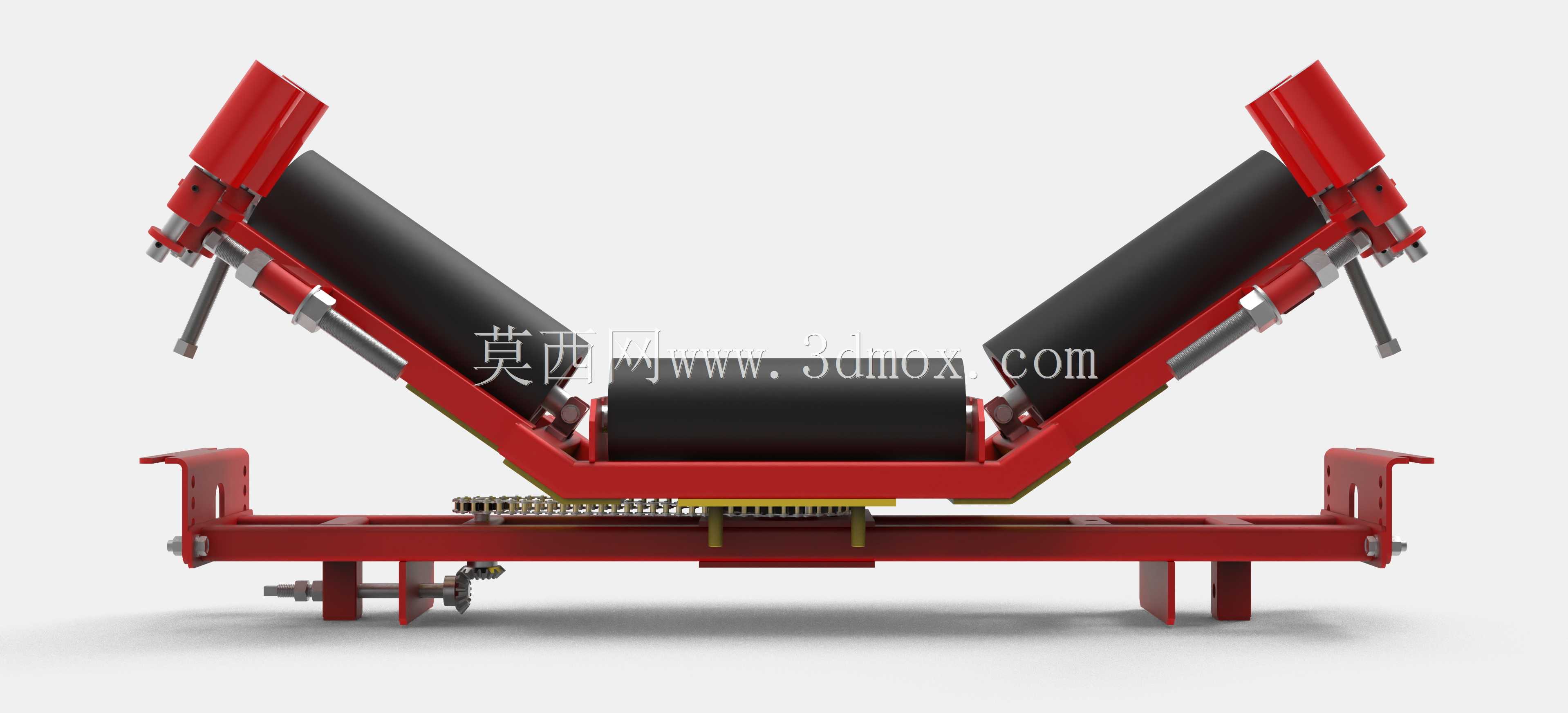

　　从结构布置看，中部水平托辊与两侧斜托辊组成深槽承载断面，能够提高散料装载截面并减少物料侧向滚落。两侧立式挡辊并不作为长期摩擦件使用，而是在胶带偏移到设定边界时触发纠偏动作；摆架下方设置回转支承区域，配合限位、连杆和调整件，使架体既能灵敏转动，又不会因皮带抖动产生过大幅度摆动。底座两端预留与输送机中间架连接的安装面，支腿、横梁和加强板按受载路径布置，辊筒载荷先传到侧梁，再经回转中心和底架传递到主机架。

　　建模时需要重点核对托辊槽角、辊径、带宽对应关系以及立辊高度。槽角过大会增加皮带边缘应力，过小则不利于散料稳定；立辊内缘应位于皮带正常运行边界之外，避免正常工况下持续磨边。回转中心通常布置在托辊组受力合力附近，这样皮带轻微偏移即可带动架体旋转，而回位结构又能在跑偏消除后使架体恢复中性位置。端部销轴、调节螺杆和锁紧螺母需要保留装配间隙，既要保证现场维护时可更换辊子，也要防止粉尘环境下螺纹失效。

　　安装边界方面，底架长度、支腿开孔间距和上方辊子轮廓决定了它在输送机纵梁上的占位；设计时应留出皮带面到横梁的安全距离，并核对满载工况下胶带下垂量不会与固定件干涉。对于潮湿、磨蚀性强的物料工况，辊筒轴承座、密封段和挡辊安装轴的防护不可忽略；机架焊缝处应避免应力集中在回转底座附近。该结构适合嵌入标准槽形皮带机中间架，也可作为易跑偏区段的替换模块，在不改动驱动滚筒和张紧装置的前提下提升胶带运行稳定性。
