带式输送机槽型纠偏托辊组结构

　　这套结构对应散料输送线上常见的自动纠偏托辊组，主要布置在长距离带式输送机的承载段，用来抑制胶带运行过程中的横向跑偏。现场工况里，胶带受物料偏载、滚筒粘料、机架安装误差、张紧力不均等因素影响，很容易向一侧漂移；普通固定托辊只能被动承托，跑偏后会出现撒料、胶带边缘磨损、甚至刮边撕裂等问题。该类纠偏托辊通过两侧立辊与摆动托架的配合，在胶带边缘接触立辊时产生偏转力矩，带动托辊架相对底架回转，利用胶带与托辊面之间的摩擦分力把胶带推回中线，从而实现不停机自动对中。

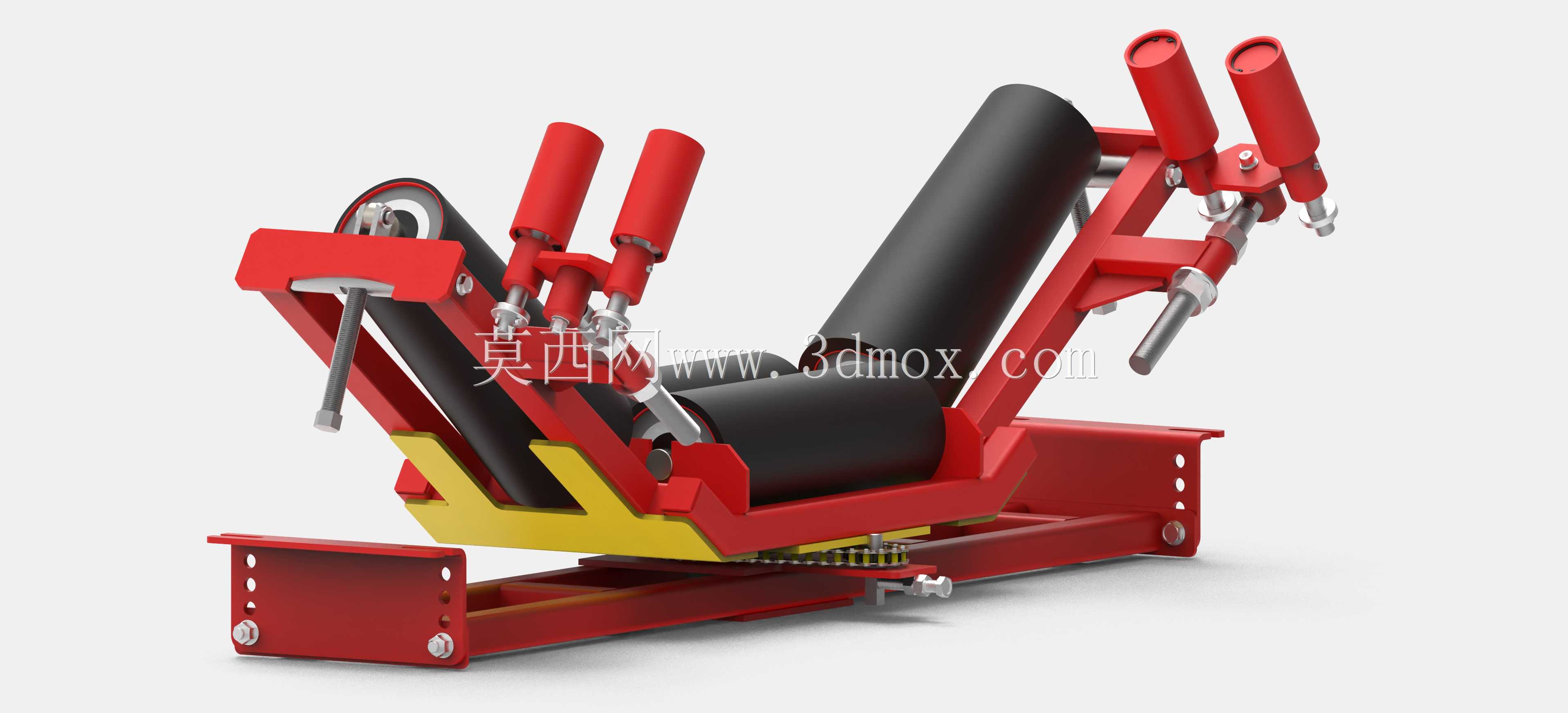

　　从结构组成看，中部为三段式槽型承载托辊，黑色辊筒形成与胶带适配的槽角，保证散料在胶带上的堆积截面；两侧红色立辊呈外倾布置，作为跑偏检测与执行触发部件，胶带边缘触碰立辊后，立辊支架将力传递到回转机构。底部红色横梁为固定安装基座，黄色件为回转支承与限位导向部分，配合螺栓、销轴和调节螺杆，使上部托架可在一定角度范围内摆动，并在跑偏消除后回到中位。端部的紧固件与腰形孔用于现场安装时调整中心高、横向位置和摆动间隙。

　　设计时需要重点控制托辊槽角、立辊倾角、回转中心位置以及限位角度。槽角决定胶带的成槽性和物料承载能力，过大会增加胶带边缘附加应力，过小则不利于散料稳定；立辊高度与外倾角要保证胶带正常运行时不发生持续摩擦，而在跑偏量达到设定阈值时能可靠接触。回转机构应转动灵活、无卡滞，同时避免因物料冲击产生过度自由摆动；底架与中间架连接面需预留足够的螺栓调节量，以适应现场机架的制造误差。

　　安装边界方面，这类装置通常按输送机带宽、槽角和辊径选型，布置在受料点后方、头尾滚筒过渡段以及长距离直线段的指定间隔位置。三维建模时需校核摆动状态下立辊与胶带、机架、清扫器及导料槽之间的最小间隙，确认托辊回转不会与输送带接头、卡板或周边护罩干涉。辊筒直径、轴伸、轴承座位置和底架孔位要与整机中间架参数匹配，维修空间则需保证辊子磨损后可从侧面或上方拆换。整体结构兼顾承托、导向、纠偏和耐冲击，适合矿山、港口、电厂、砂石骨料等散料输送场景。
