手动旋转式食物料理切碎搅拌杯

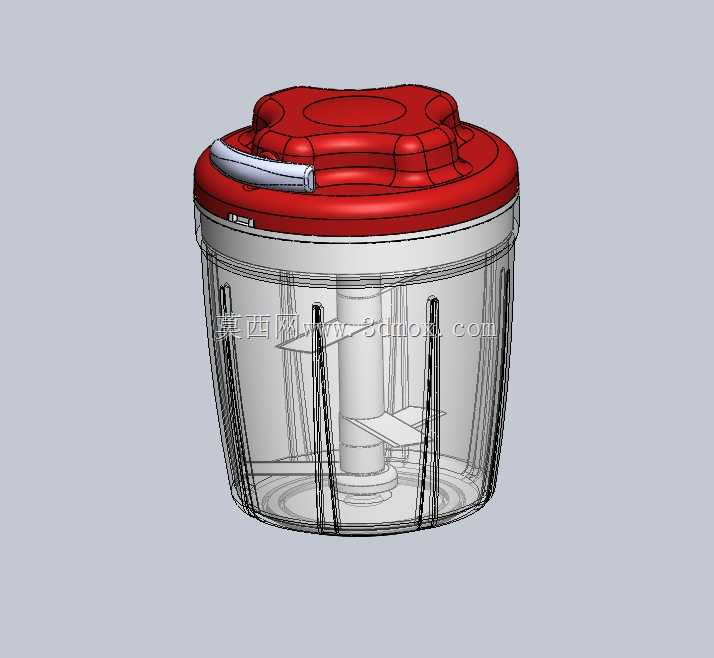

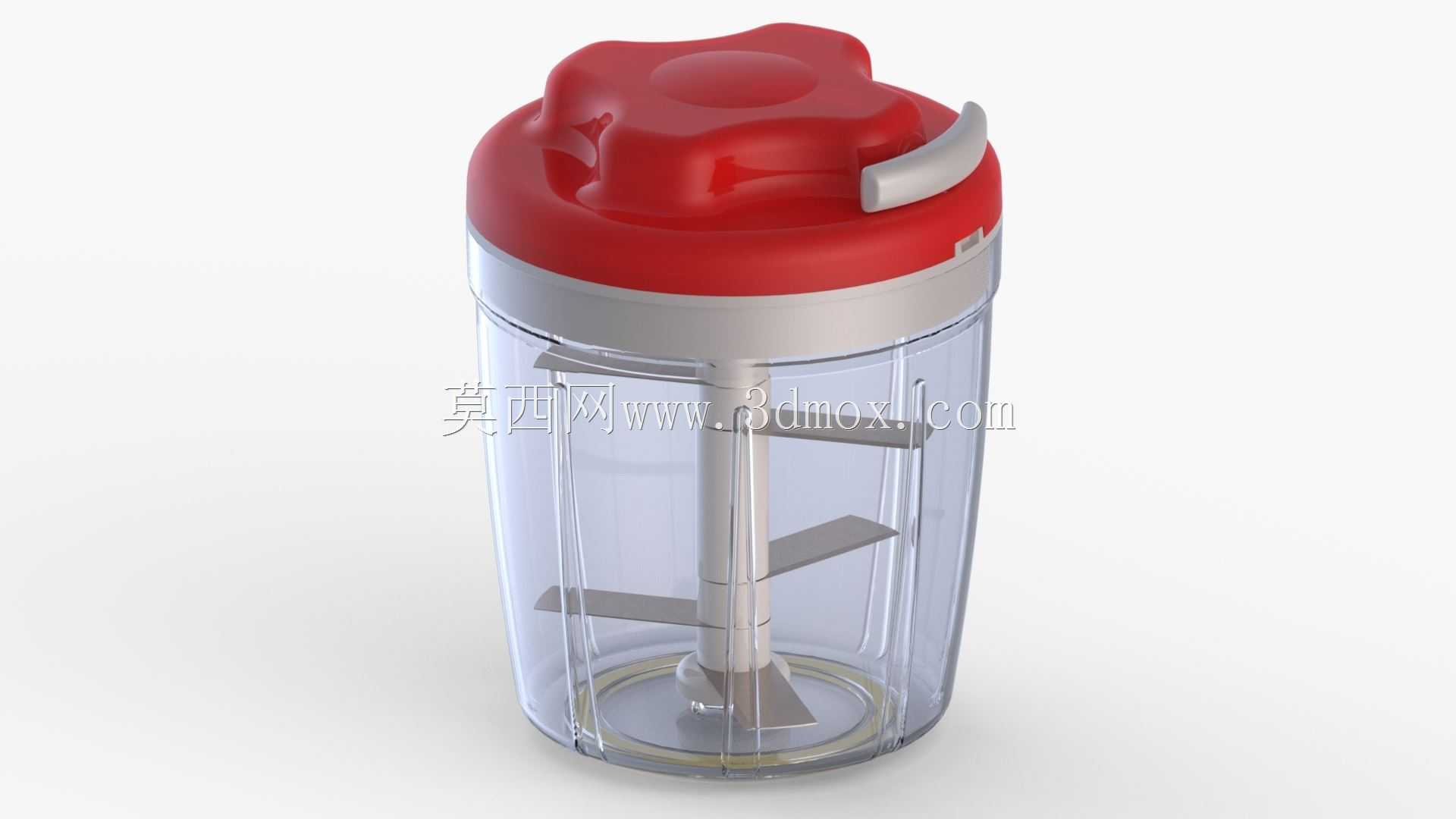

　　该结构围绕小型食材处理场景展开，杯体采用透明直筒形式，便于在操作过程中直接观察内部物料的切碎、混合状态，也能判断搅拌桨周围是否存在卡滞或堆积。杯身上下边界清晰，底部设置承托与轴端定位区域，顶部通过盖体形成封闭工作空间，适合在家庭备餐、小型餐饮配料、实验室小样混合等场合处理蔬菜、坚果、酱料等低至中等黏度物料。

　　传动部分采用手动输入思路，盖体上方的红色旋钮作为操作界面，旋转动作经中心轴传递至杯内搅拌组件。轴系沿杯体中心线布置，下端与杯底定位结构配合，控制径向摆动；多层桨叶沿轴向错开安装，使物料在杯内不仅产生周向流动，也能形成上下翻拌。桨叶形态兼顾推送与剪切，靠近杯壁的位置保留合理间隙，既减少物料贴壁死区，又避免运动件与透明杯体发生干涉。

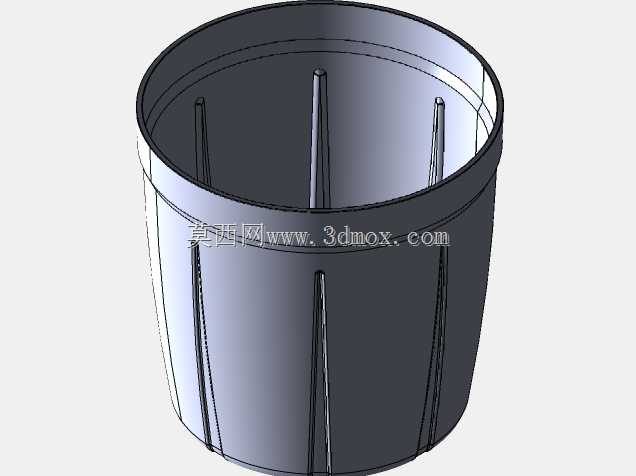

　　设计时需要重点关注盖体与杯口的配合边界。杯口设置环形连接区域，盖体下方加入密封和限位结构，保证手动旋转时盖体不随轴系意外松脱。红色盖面采用起伏造型，边缘留出握持和施力空间；侧置灰色小把手用于开盖或辅助定位，其安装位置不能干涉顶部旋钮的旋转范围。杯体壁厚应在透明可视性与结构刚性之间平衡，底部圆角过渡可降低应力集中，也便于物料流动和清洁。

　　从装配关系看，中心轴、桨叶、盖体、密封件和杯体形成一条明确的装配链。轴上端与旋钮连接，下端进入杯底支承位；桨叶通过轴向定位件固定在轴上，各层叶片的角度和高度需要根据物料流动方向校核。杯体外径决定整机摆放占地，高度则影响操作力矩和物料容量；在三维建模中，应保留杯口螺纹或卡扣、盖体止口、轴孔间隙、叶片外包络圆等关键尺寸，便于后续检查运动干涉、密封压缩量以及清洗拆装顺序。

　　该类产品虽然结构紧凑，但涉及手动操作力、食品接触空间、轴端密封和透明件成型等多个工程要点。模型可用于验证手摇切碎机构的布置方式，也可作为小型搅拌容器、厨房料理器具和非动力混合装置的结构参考。
