带副油箱摩托赛车后置阻尼减震总成

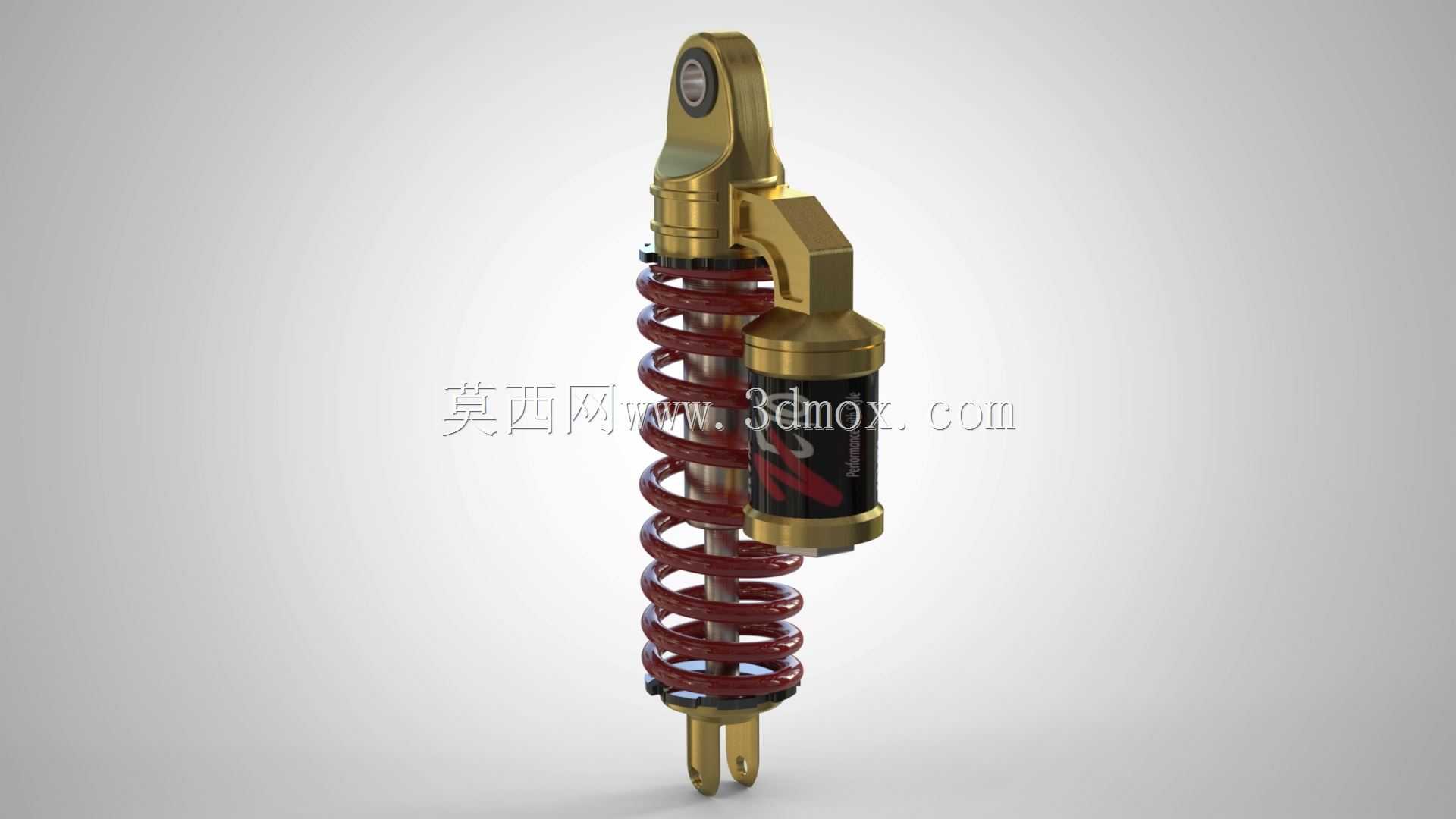

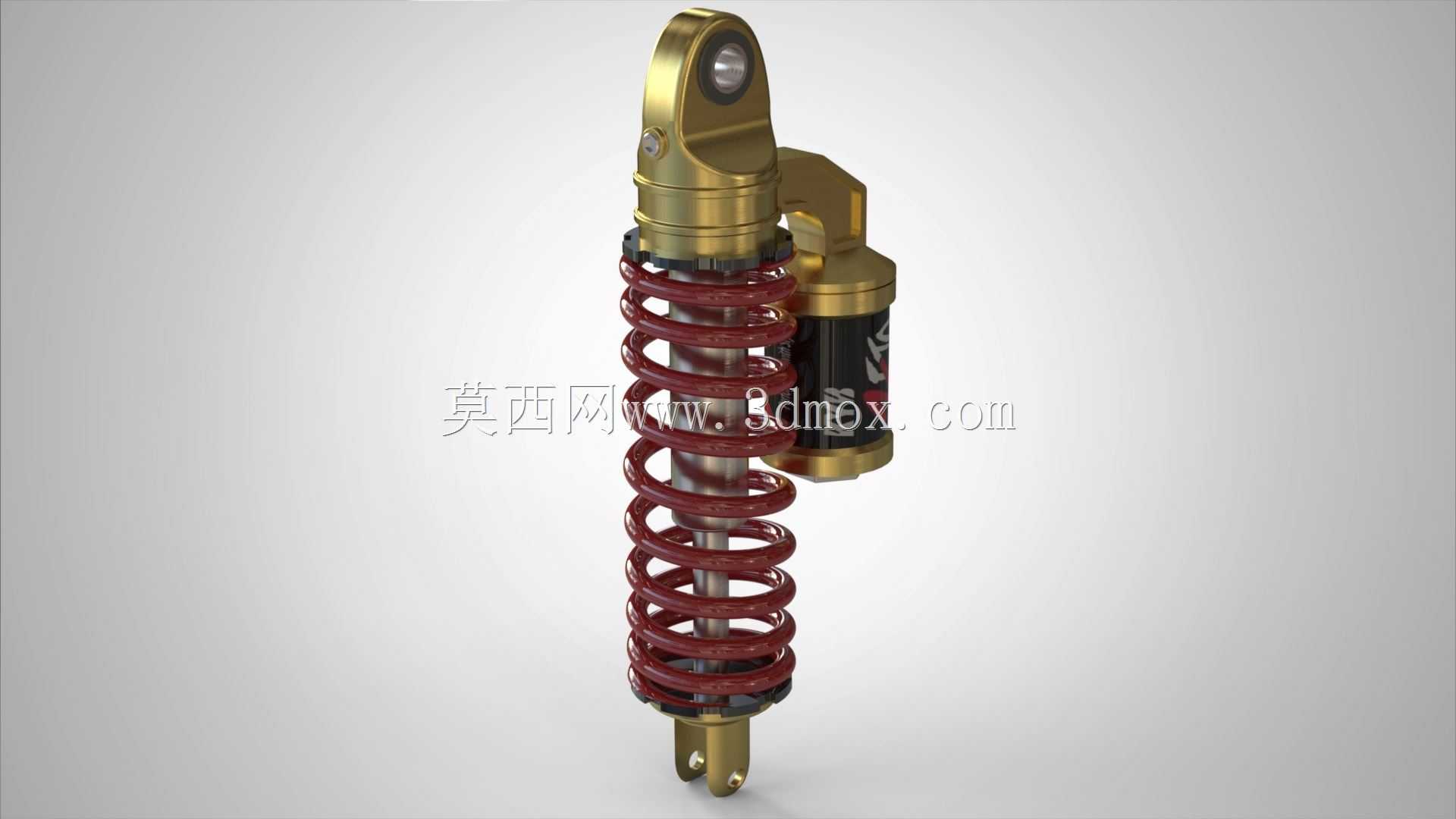

　　这套带外置副储油腔的螺旋弹簧阻尼减震结构，多用于大排量越野摩托、赛道改装两轮车以及小型全地形车的后轮悬架承载环节，也可在小型高速试验台、振动筛缓冲工位、轻量化移动设备的隔振支撑场景中作为选型参考。整套结构沿竖直方向布置，核心承载路径从上端鱼眼铰接吊耳贯穿阻尼活塞杆、主工作缸体，最终延伸至下端叉形连接耳，周边同轴套置大节距圆柱螺旋压缩弹簧，弹簧上下两端通过带调节齿圈的弹簧座限位，侧置的副储油腔通过连通油路与主阻尼缸相连，外置腔体通过折弯支架固定在主缸筒侧壁。

　　从功能逻辑来看，车辆行驶中后轮受到的路面冲击会先传递至下端连接耳，带动活塞杆在主缸内往复运动，缸内液压油通过阀系节流产生阻尼力，将冲击动能转化为热能耗散；同轴布置的螺旋弹簧负责承载整车簧上质量，同时在冲击结束后推动悬架复位。侧置副油箱的核心作用是容纳阻尼杆往复运动时挤占的油液容积，避免主缸内出现油液空化、阻尼力骤降的问题，长行程连续颠簸工况下，副腔还可扩大油液散热面积，延缓阻尼油高温衰减，持续拉跳、越野飞坡落地这类大冲击工况下，阻尼输出的一致性远高于无副腔的普通单筒减震器。

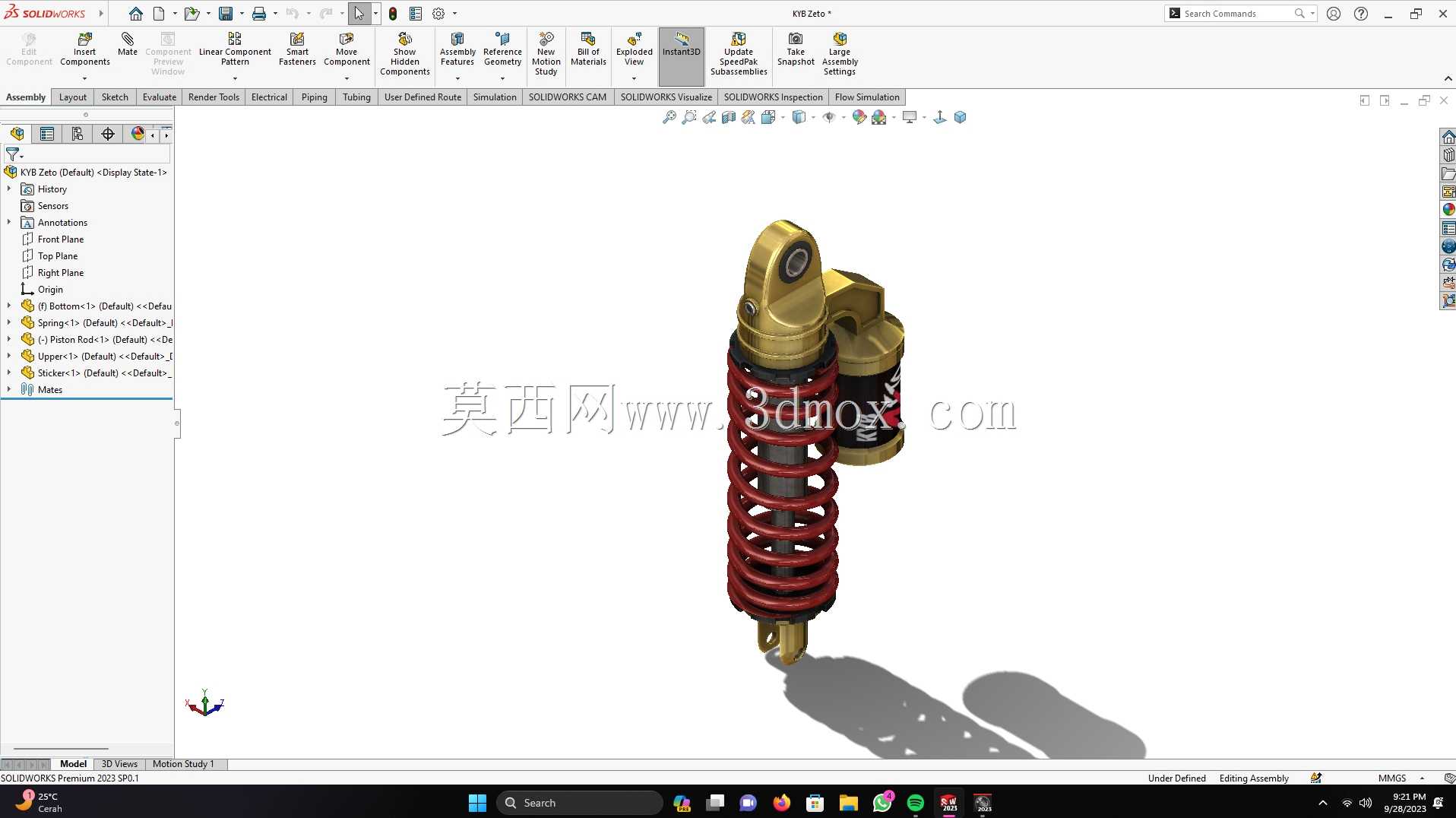

　　建模过程中优先保证装配关系的准确性：上端吊耳的铰接孔中心到下端叉耳安装孔中心的距离为核心安装长度，选型时该尺寸需要和原车悬架行程、摇臂转动半径匹配，避免减震器压缩到极限时出现弹簧并圈、活塞杆撞底的问题。弹簧的中径、丝径、有效圈数按照承载吨位匹配，弹簧座外圈的阶梯齿结构对应预载调节环，旋转调节环即可改变弹簧初始预紧力，适配不同整车整备质量与骑乘载荷。主缸筒外径、侧置副油箱的外廓宽度需要预留和车架、后轮摇臂、链条护板的运动间隙，减震器随摇臂摆动全过程中，副油箱外壳不能和周边覆盖件、轮胎发生运动干涉。上下铰接点的衬套内径、叉耳开口宽度需要和原车安装螺栓规格匹配，保证连接刚性的同时留有微量转动余量，释放悬架跳动时的角度偏差。

　　结构细节上，活塞杆表面做高光镀铬处理降低摩擦阻力，缸体与副油箱外壳采用深色阳极氧化质感，弹簧表面做喷塑防锈处理，各密封沟槽、端盖压装位置、油路连通通道的建模都贴合实际装配逻辑，可直接用于悬架结构教学、改装件选型校核以及三维装配场景的展示使用。
