交叉滚轮式精密直线导轨结构

项目分类:通用机械零部件 发布时间:2023-10-07 ID:712673
  • 交叉滚轮式精密直线导轨结构
  • 交叉滚轮式精密直线导轨结构

  这套交叉滚轮直线导向件,核心解决小行程精密工位的低阻力直线往复运动需求,在小型精密检测工装、光学调整平台、微型进给滑台、半导体辅助定位工位里十分常见,相比常规滚珠直线导轨,它在短行程、轻负载、要求运动平顺无卡顿的场景下优势更突出,滚动体采用交叉排布的圆柱滚轮,相邻滚轮轴线呈90度交错布置,可同时承受垂直方向、水平侧向以及倾覆方向的复合载荷,不需要额外加装辅助导向块就能约束滑台的五个自由度,仅保留沿导轨长度方向的直线运动自由度。

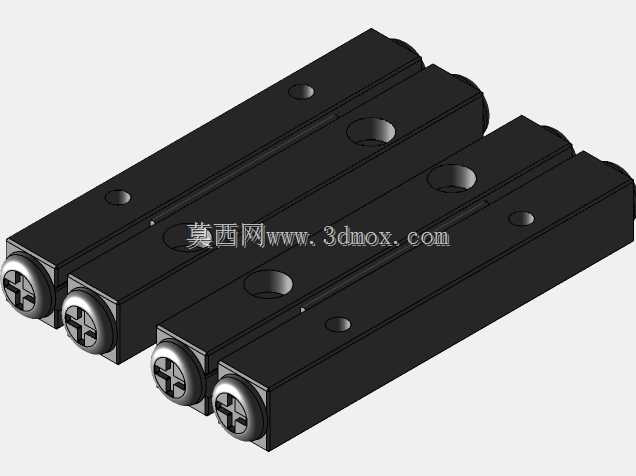

  从结构设计逻辑来看,两根平行的淬硬磨削导轨作为滚动轨道,滑块内部加工有对应滚轮的循环回流通道,滚轮在负载区和回流区之间循环滚动,运动过程中没有滑动摩擦,启动阻力极小,低速进给时不会出现爬行卡顿现象,导轨公称直径为6mm,有效工作行程设定为100mm,整体外形紧凑窄小,安装时导轨两端预留有同轴安装孔,可直接通过螺钉固定在设备安装基准面上,滑块顶面和侧面均预留装配螺孔,负载工装可以直接锁附在滑块安装面,不需要额外加工转接板,安装边界占用空间远小于同负载等级的滚珠导轨。

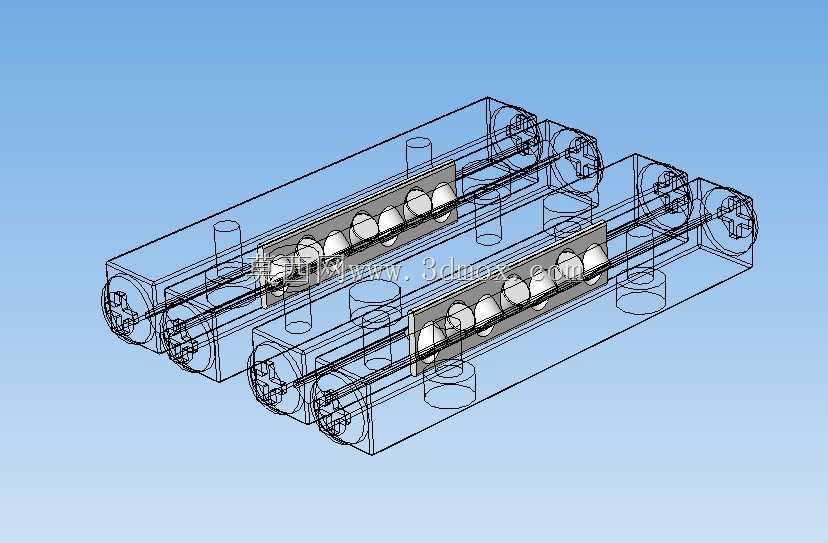

  建模过程中完整还原了滚轮的交错排布关系、导轨的滚道磨削型面、滑块内部的回流槽结构以及两端的密封挡片,线框展示状态下可以清晰看到每一组滚轮的装配位置,相邻滚轮的轴线交错角度完全对应受力方向,垂直布置的滚轮承担竖直方向的工作台重量,水平布置的滚轮承担侧向切削力或者偏载力矩,预压量通过滚轮和滚道之间的选配尺寸来调整,既可以做到零间隙传动,又不会因为预压过大导致运行阻力上升、磨损加快。

  在实际设备选型时,这类导轨常成对使用,两根导轨平行布置在工作台两侧,跨距根据工作台的宽度调整,能够抵消长工作台运动时的扭摆力矩,它的维护难度很低,导轨端面预留有注油通道,定期补充少量润滑脂就能保证长期运行精度,滚道表面经过淬硬处理,耐磨性能优异,在频繁往复运动的检测工位、小型工装夹具的导向部位,不需要频繁更换导向件。建模时所有配合面的尺寸公差都按照实际装配关系设定,滚道和滚轮的配合间隙、滑块和导轨的侧向定位尺寸都符合实际装配要求,导入装配环境后可以直接做运动干涉检查,模拟滑块全行程往复运动时滚轮的循环动作,验证各个工位下的运动边界,避免后续结构设计时出现工装和导轨端部发生碰撞的问题,对于需要搭建小型精密直线运动机构的设计人员来说,这套结构可以直接作为导向模块参考,缩短非标设备的导向结构设计周期。
