NEMA23步进电机轴流风冷固定支座

　　这套结构面向中小型数控设备里常见的57系列步进电机，也就是NEMA23安装规格，核心解决长时间进给、高频换向工况下电机壳体温升偏高的问题。在雕刻机、小型铣床、点位送料机构以及自动化专机中，步进电机常以法兰端面直接贴合安装板，后端罩壳周围空间狭窄，自然对流散热面积有限；当驱动器采用较高电流、电机持续堵转或频繁加减速时，壳体温度会明显上升，进而影响输出扭矩稳定性并加速绝缘老化。该冷却支架在电机尾部与轴流风扇之间建立过渡连接，使风扇气流沿电机外壳轴向吹过，强化表面换热，同时不改变电机前端与丝杠座、同步轮或减速机的对接关系。

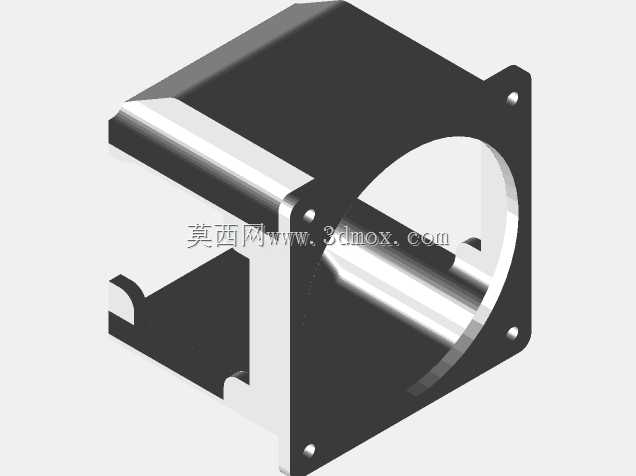

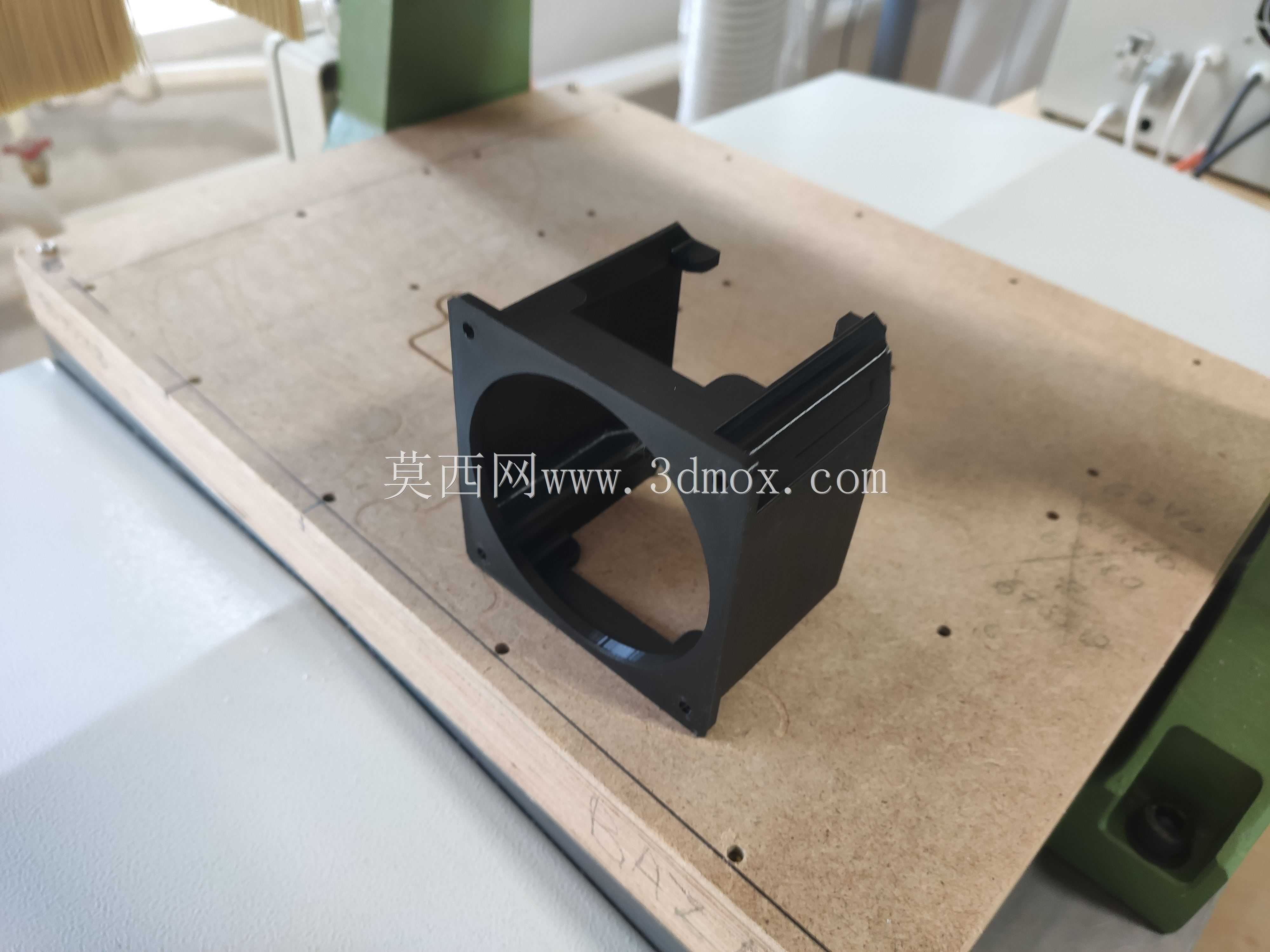

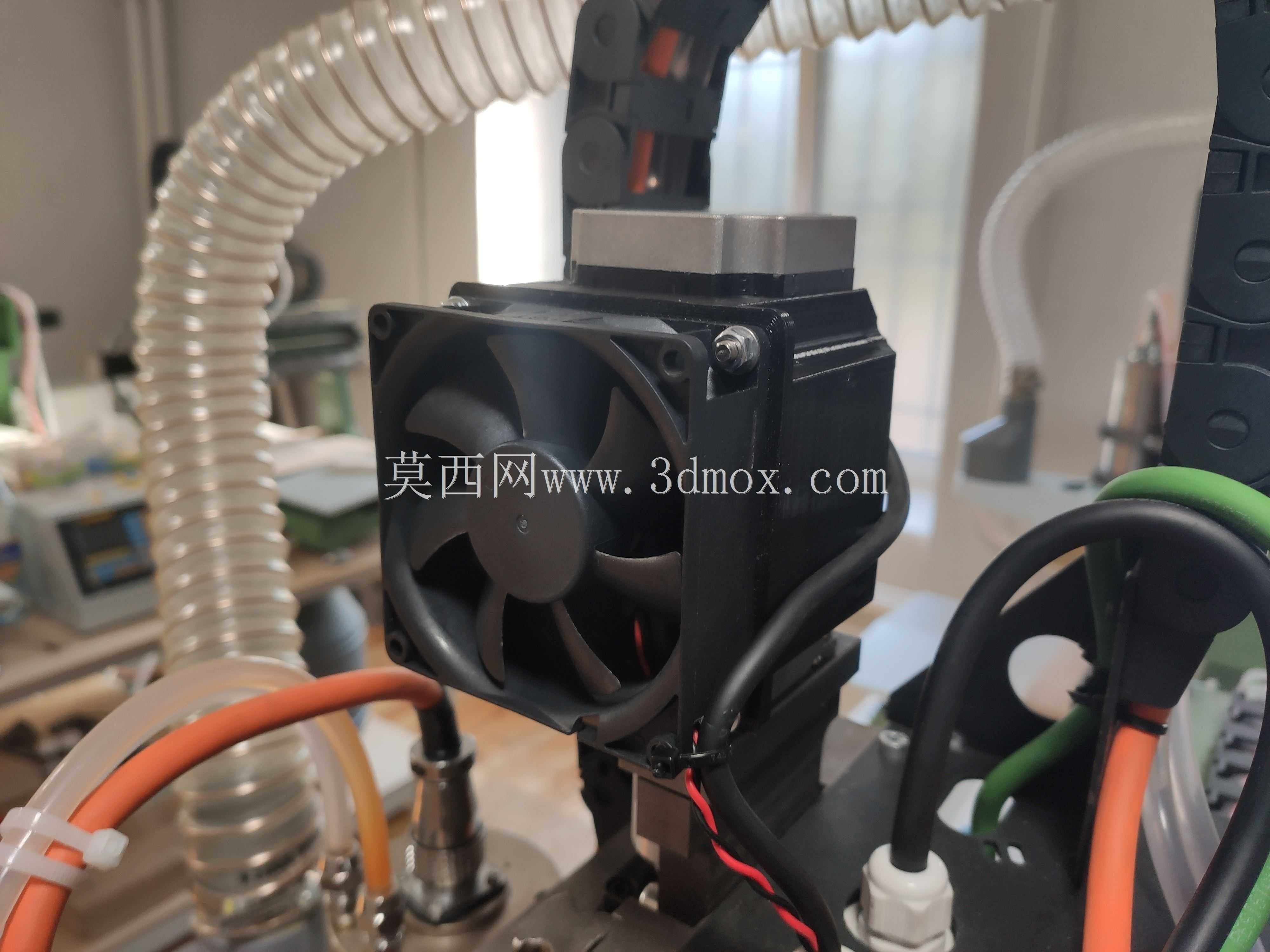

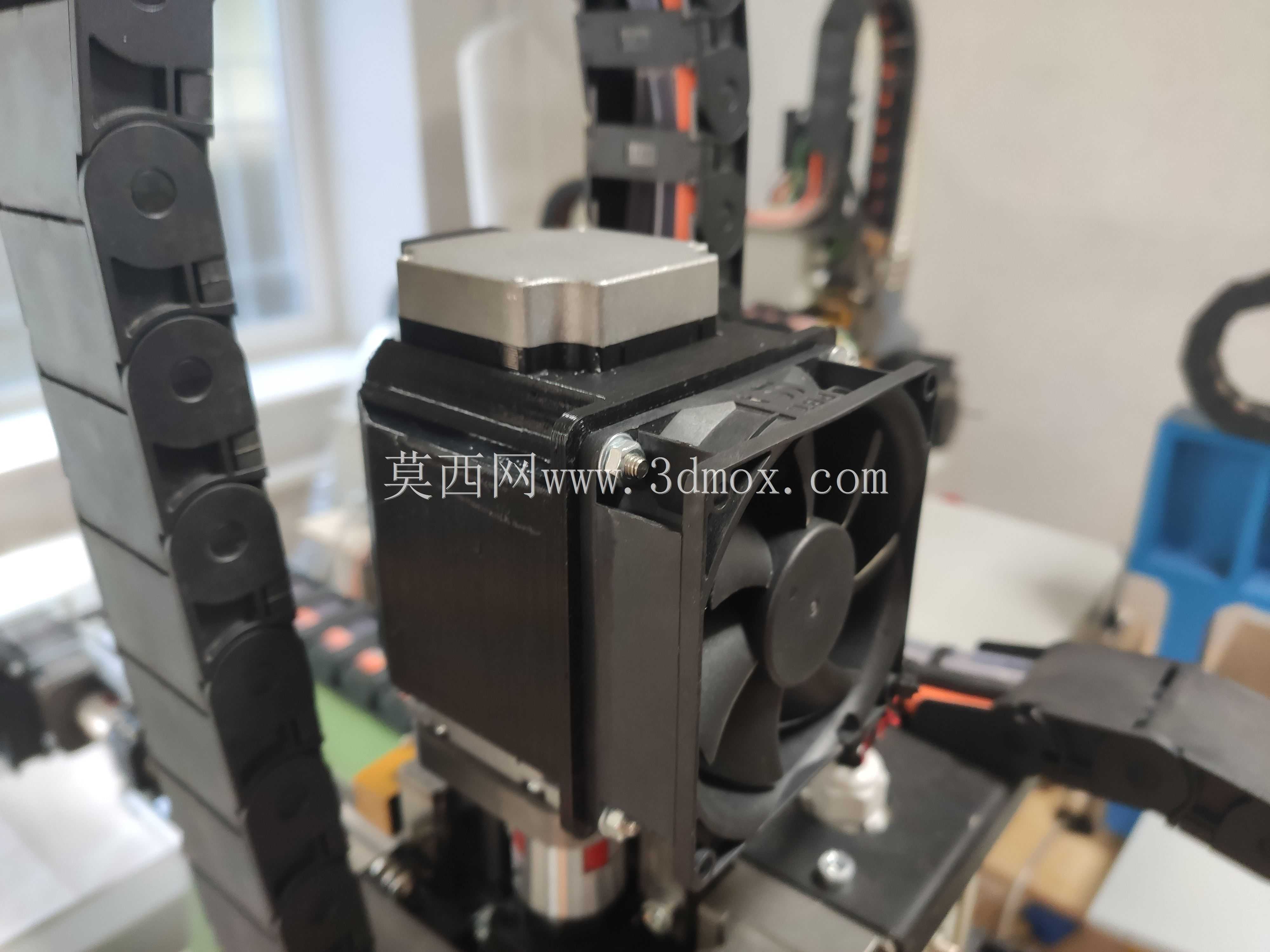

　　从布置上看，支架一侧贴合NEMA23电机后端轮廓，另一侧承接方形轴流风扇，连接孔位围绕电机法兰边界展开，保证紧固件受力直接、装配后无悬臂松动。建模时需要重点核对电机后端盖凸起、出线插头位置以及风扇厚度，避免风叶与电机罩壳干涉，也要给电源线、驱动器线缆留出弯折半径。风扇选用常见的直流轴流规格，风路正对电机散热壳体，支架上的开孔与风扇框对齐，减少涡流和漏风；四周折边或加强筋用于提高抗弯刚度，防止设备振动时风扇产生抖动。

　　安装边界方面，NEMA23电机法兰边长约57mm，安装孔距通常按47.1mm、孔径约5.2mm校核；支架在电机轴向增加的长度取决于风扇厚度，设计时应把电机本体、支架、风扇以及线缆插头作为一个完整包络来检查。若设备Z轴或滑台运动空间紧凑，还要确认风扇外框不会碰撞拖链、线槽和机架护板。支架可采用钣金折弯、铝板切割或3D打印件实现，批量设备中更适合选用钣金或铝件，以保证耐热和长期振动可靠性。

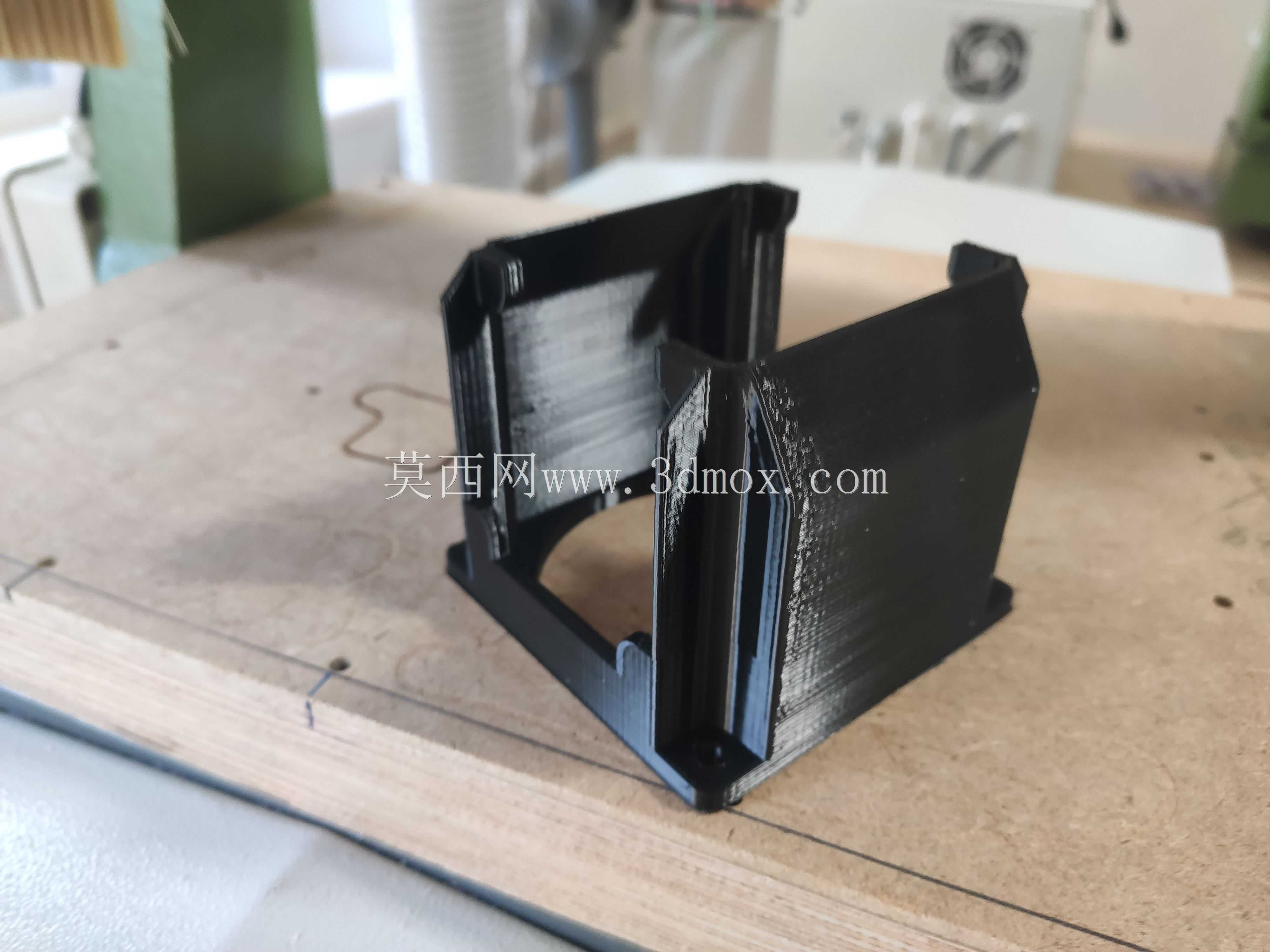

　　结构思路上并不追求复杂外形，而是把同轴度、通风面积、拆装便利性放在前面：电机拆下维护时，风扇支架可随电机一起退出，也可保留在机架侧；风扇滤网和线缆接头应预留操作空间。对于数控进给轴这类热源集中、维护窗口有限的场景，这种附加风冷支座能在不大改原机构的前提下提升连续运行稳定性，是小型自动化设备和机床改造中比较实用的散热结构。
