CA6140车床传动用斜齿轮三维结构

　　这款斜齿轮主要适配CA6140普通车床的主轴箱与进给箱传动链路，在机床切削作业中承担交错轴间的扭矩传递与转速匹配任务。车床加工轴类、盘类零件时，主轴需要根据工件材质、刀具参数切换不同切削转速，斜齿轮通过轮齿的逐步啮合，把电机输出的动力逐级传递到主轴、溜板箱等执行部件，保障车削外圆、端面、螺纹时传动连续平稳。

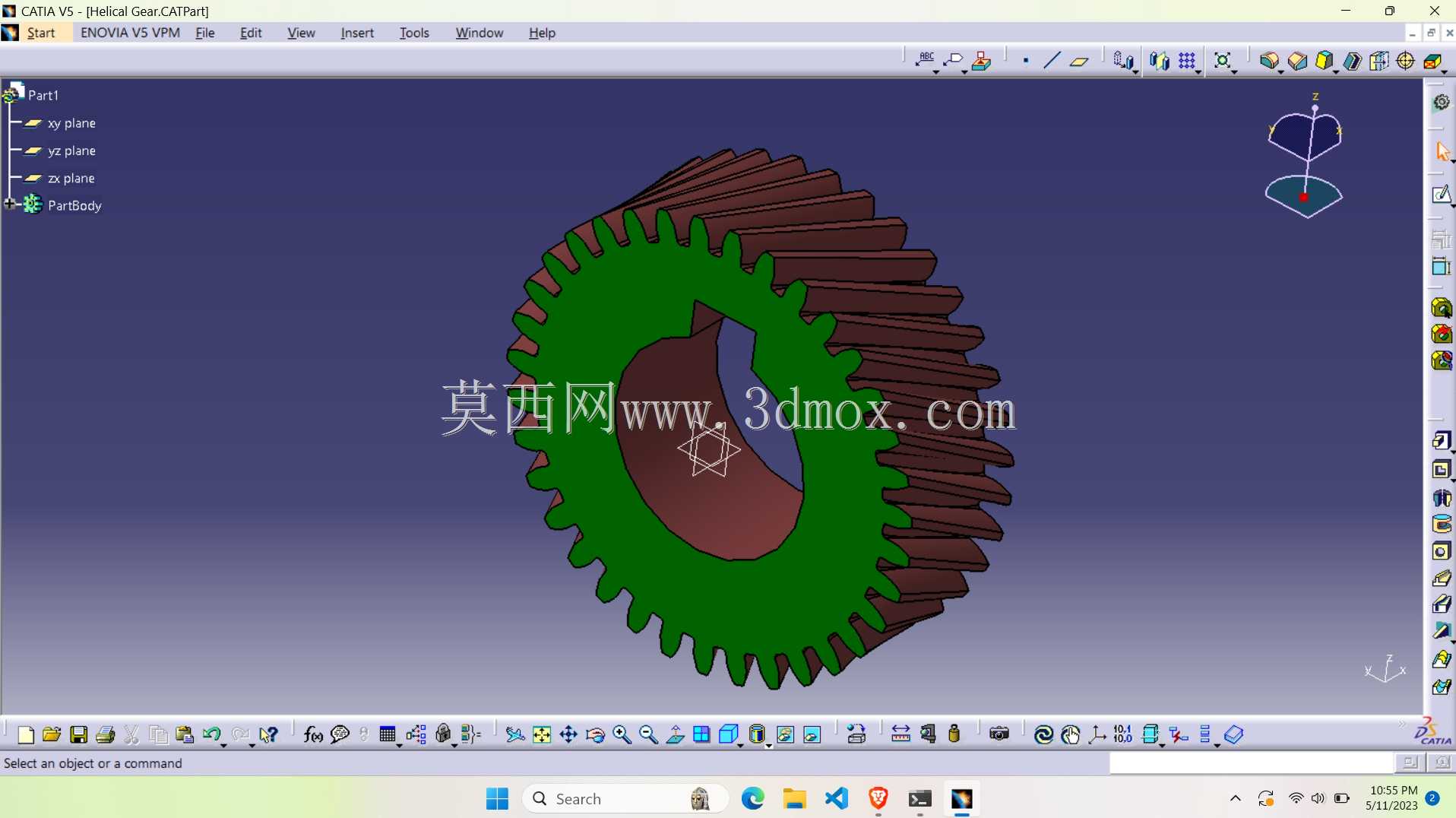

　　从实际使用场景看，斜齿轮相比直齿轮，轮齿啮合过程是沿齿宽方向逐步进入、逐步退出，不会出现整齿突然撞击的情况，车床高速运转时噪声更低，冲击载荷更小，适合主轴箱内长期连续变速传动的工况。建模时先完成齿轮基体的回转轮廓，中心预留与传动轴配合的安装孔，孔壁可根据装配需求设计键槽，用来传递周向扭矩，避免齿轮和轴之间出现相对转动。

　　齿部采用斜向排布的渐开线齿形，齿向带有固定螺旋角，建模过程中先绘制单齿的渐开线齿廓，沿螺旋线路径扫掠生成轮齿实体，再通过圆周阵列完成整圈齿形排布，齿根位置做圆角过渡，降低应力集中风险。齿轮一侧的锥面与轮齿衔接，适配箱体内相邻传动件的安装空间，外圆齿顶、齿根的尺寸严格匹配传动中心距，装配时要保证两配对齿轮的螺旋角大小相等、旋向相反，啮合侧隙控制在机床传动允许的范围内，避免侧隙过大导致换向冲击，或是侧隙过小出现卡滞、磨损加剧的问题。

　　安装边界上，齿轮两端面要和轴上定位套筒、轴承端面贴合，轴向窜动量需要控制在变速箱设计公差内，齿宽方向完全覆盖配对齿轮的啮合宽度，保证全齿宽参与承载。箱体内部布置时，齿轮外圆和箱体内壁要留出足够安全间隙，避免运转时和箱体、润滑管路发生干涉，同时齿轮浸油深度要符合车床主轴箱的润滑规范，运转时可以把润滑油带到啮合区，减少齿面磨损。

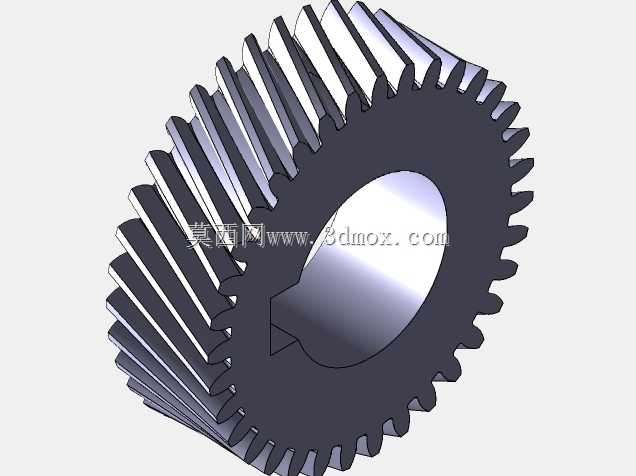

　　结构设计阶段还要校核齿面接触强度与齿根弯曲强度，匹配车床重载切削时的冲击载荷，键槽位置避开齿根对应的薄弱截面，防止长期交变载荷下出现开裂。整个三维结构完整还原了斜齿轮的齿形螺旋特征、中心安装孔与基体轮廓，可直接用于车床传动系统的装配校验、运动仿真以及加工工艺编制，帮助设计人员核对传动链路的空间布局，提前排查装配干涉问题。
