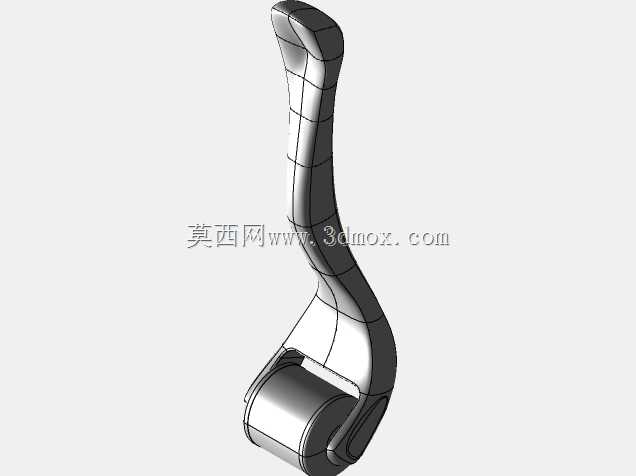

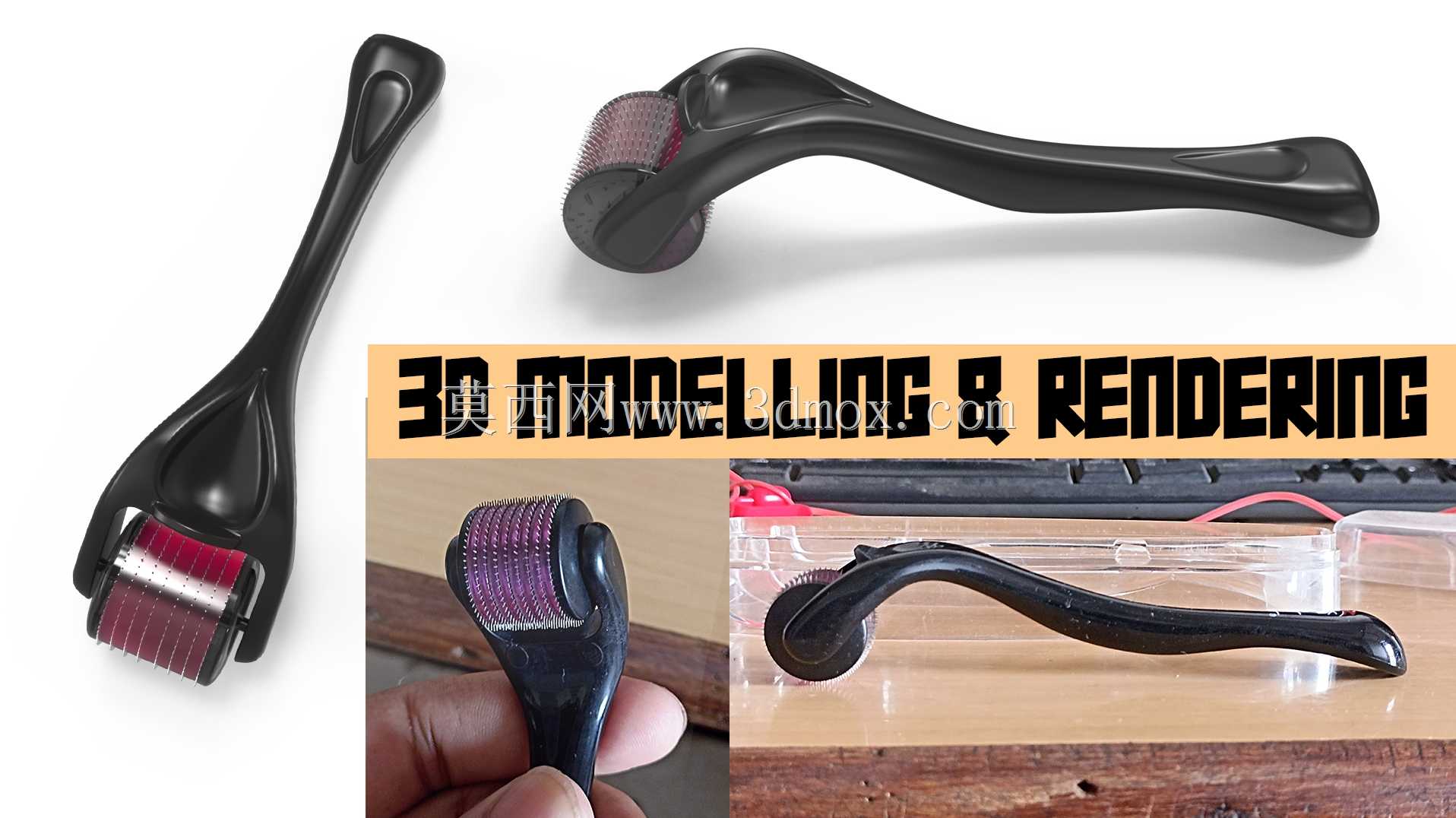

手持微针滚轮美容护理器具结构

　　该器具属于手持皮肤护理类小型滚轮装置，整体由握持手柄、前端滚轮支架、轮体及密集微针工作面组成，结构围绕单人手持操作、面部与身体皮肤滚动护理的实际场景展开。手柄采用连续弯曲的流线型形态，中段向内收窄，尾部略宽并形成贴合掌心的支撑面，使用者以拇指和食指夹持前端、掌根抵住尾部时，施力方向能够自然传递到滚轮接触区域，减少长时间往复滚动时手腕偏转。手柄与滚轮支架之间保留平滑过渡，避免局部尖角造成清洁死角，也便于在使用后对表面进行擦拭和消毒。

　　滚轮部分位于器具前端，轮体轴线与手柄推进方向垂直，滚动时接触皮肤的圆周面布置细密针状结构。针体排列需要兼顾覆盖效率与单点接触压力，轮面在一次直线推进过程中形成多条连续接触轨迹；若针距过密，皮肤阻力会明显增大，若针距过疏，则护理覆盖均匀性下降。建模时应重点控制轮体直径、针高、针列相位和支架开口尺寸，使滚轮在轻压状态下能够稳定转动，同时不与支架侧壁发生摩擦。

　　从安装边界看，前端支架采用双侧支撑或单侧开口夹持的思路，轮体通过中心轴定位，轴端需要限制轴向窜动，并保留足够的转动间隙。支架与手柄连接处承受滚动阻力和侧向偏载，截面不宜过薄；尤其在使用者斜向推动时，连接根部会出现弯曲应力集中，因此过渡区应设置连续圆角。滚轮外径决定单次滚动的接触弧长，也影响微针进入角度；外径过小会使接触姿态过于尖锐，外径过大则会降低面部鼻翼、下颌线等曲面区域的贴合能力。

　　外形设计上，手柄背部的浅凹槽可作为手指定位区域，侧面曲面则承担防滑和导向作用。整体轮廓没有复杂装配外露件，适合小尺寸塑料件成型与后期装配。工程建模时需将手柄、支架、轮体、针面和中心轴分别建立清晰特征，保证滚轮旋转中心、支架同轴孔和手柄握持轴线之间的位置关系准确。对于护理器具而言，结构不仅要满足滚动功能，还要考虑皮肤接触后的清洁便利性、更换轮体的可行性以及手持施力时的稳定性，因此曲面过渡、轮体间隙、轴系定位和握持重心都是该类产品设计中的关键环节。
