五十二齿轻量化传动链轮结构

　　该链轮结构面向链传动系统中的从动端布置，常见于摩托车、轻型代步车辆、小型输送装置以及需要大减速比传递扭矩的紧凑设备中。五十二齿的齿数配置使从动轮具有较大的节圆直径，在与小齿数主动链轮配合时能够形成明显减速效果，降低输出转速并增大输出扭矩，适合对末端牵引力要求较高、安装空间又允许布置大直径轮盘的场合。

　　轮体采用盘式薄片结构，外缘连续布置链齿，齿形围绕链条滚子啮合轨迹展开。建模时需要重点控制节距、齿顶圆弧、齿沟位置和排屑间隙，使链条滚子在进入和脱离啮合时能够平稳落位，减少冲击、卡滞和异常磨损。齿圈外侧保留均匀齿厚，既保证啮合接触区域的强度，也避免轮齿在反复载荷下出现局部变形。

　　中部采用大开孔与辐条式减重设计，多个近似扇形或梯形窗口沿圆周分布，在不显著削弱扭矩传递路径的情况下去除多余材料。这种布局对高速旋转件尤其重要，可降低转动惯量，使启动、变速和制动响应更直接；同时减轻整车或设备末端质量。窗口之间的辐板承担从中心安装区向齿圈传递载荷的作用，辐板宽度、过渡圆角和孔边距离需要兼顾刚度与应力集中，避免在冲击载荷下沿开孔边缘产生裂纹。

　　中心区域设置主安装孔与若干周向小孔，可用于螺栓固定、定位销连接或与轮毂、法兰、制动盘等相邻部件配合。设计安装边界时，应先确认中心孔与轴系或轮毂的配合关系，再校核小孔分布圆直径、孔径和数量，保证紧固件安装后不会与链条运行轨迹、辐板窗口或相邻护板发生干涉。轮盘厚度方向需要与链条内宽、链轮轴向位置及张紧机构相匹配，过窄会影响啮合稳定性，过厚则可能造成摩擦或装配偏差。

　　从实际使用角度看，链轮不仅要传递扭矩，还要承受链条多边形效应带来的周期性载荷。大齿数链轮虽然单齿啮合冲击相对较小，但齿圈直径增大后对同轴度、端面跳动和张紧状态更敏感。建模和选型时应把齿圈外圆、根圆、安装孔、螺栓孔分布圆以及轮盘总厚作为关键边界，确保装配后链条中心线与链轮平面重合。辐板窗口边缘宜保留圆滑过渡，中心孔周围保留足够实体区域，以便紧固件压紧力能够均匀扩散到轮体。

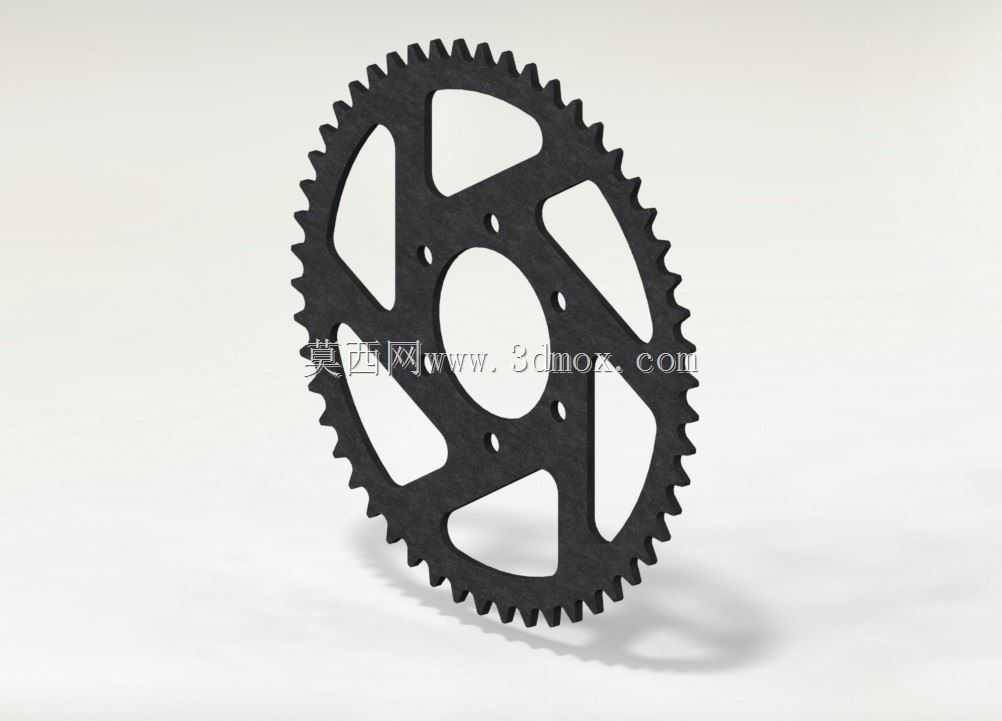

　　该结构在外观上呈现黑色盘状轮形，几何特征清晰，齿距均匀，开孔对称，既适合用于链传动方案的结构校核，也可作为车辆传动系统、护罩间隙检查、装配干涉分析以及轻量化轮盘设计参考。
