纤维丝牵伸卷绕成套加工机组

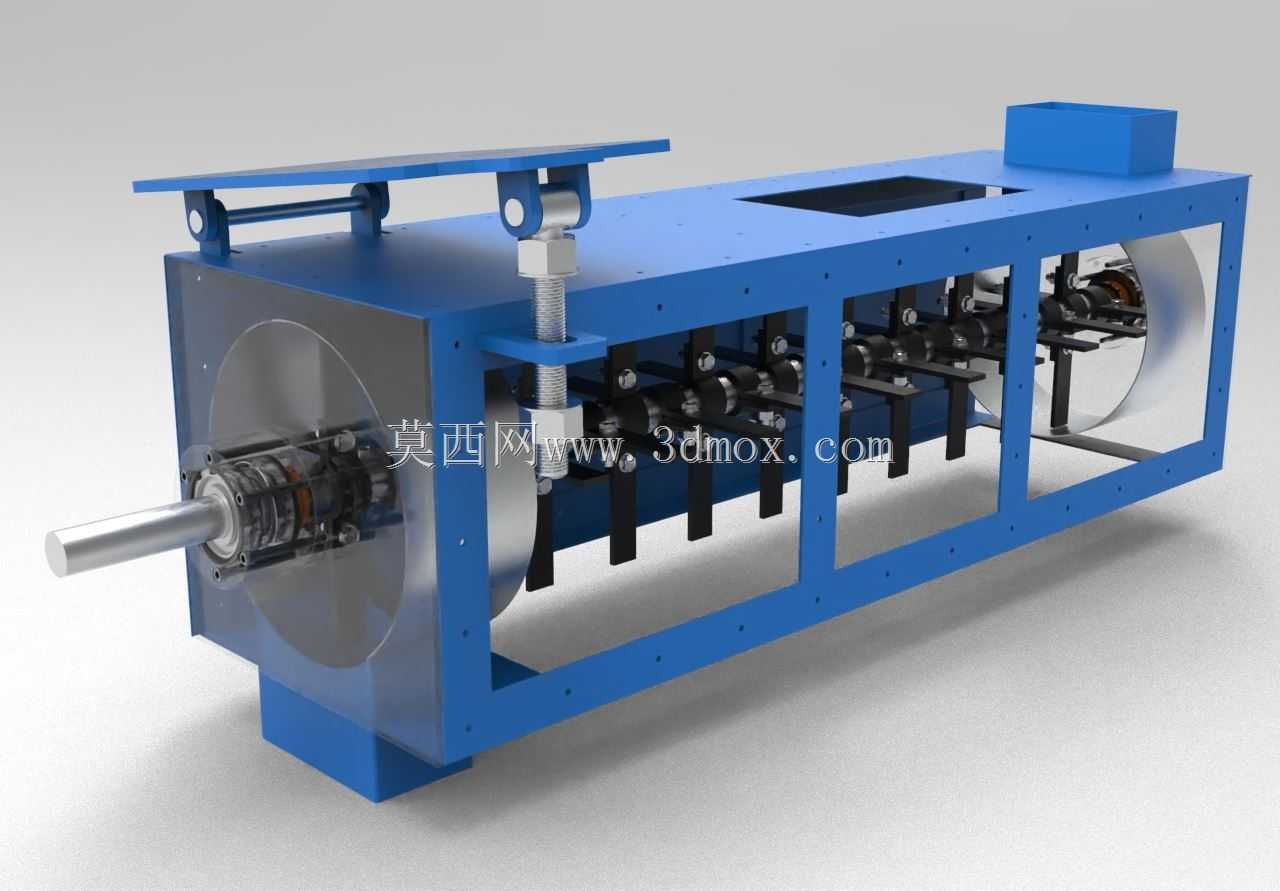

　　这套长条形卧式机组主要面向化纤短纤、工业长丝以及特种纤维后处理工段，承担多束丝条的牵伸、张力均衡、导向排布与卷绕前整理工作，常见于纺丝生产线后纺车间、新材料试验线以及小型纤维加工工位。整机采用蓝色型钢焊接框架作为承载基体，框架沿长度方向分段开设透明观察侧窗，既保留内部传动件的防护隔离，又能在运行中直接观察各导丝点位的丝束跳动、缠辊和跑偏状态，日常巡检不需要频繁拆除护罩。

　　从布局上看，机组一端布置大直径主传动辊与伸出轴端，用于连接驱动单元或联轴机构，辊筒周边配合多组可调压辊与导丝件，使丝束在进入牵伸区前获得稳定包角；中段沿轴向排列多组独立工作位，每个工位包含竖向支承、摆臂、压紧组件和导向元件，可对多根并行丝束分别施加约束，避免相邻丝束在高速走丝时相互干扰。顶部设置可翻转的上盖板与张紧调节机构，通过螺杆、铰接座和锁紧件实现上压组件的开合与高度微调，穿丝、换批和清理辊面时可以把上部机构抬起，留出足够操作空间。

　　设计思路上，机架主梁采用矩形截面型材拼焊，侧板按受力点布置螺栓孔与加强筋，辊系载荷通过竖向支撑直接传递到底框，减少悬臂结构带来的挠度。内部传动轴、轴承座和链轮区域集中在框架一侧，传动路径短，维护点沿观察窗成排分布；顶部方形箱体可作为排风、润滑或辅助部件的安装接口，端部伸出轴则兼顾现场对接减速机、电机或同步带轮的需求。

　　安装边界方面，整机呈长卧式布置，长度方向需要预留辊筒抽装、丝束引导和前方操作通道，宽度方向要保证侧窗开启、压辊检修和驱动侧护罩拆卸空间；伸出轴端应与驱动设备保持同轴，地脚支撑落在框架底部承重梁位置，校平时重点控制长机架的直线度和扭转。投用前需逐段确认导丝件排列高度、压辊间隙以及张紧臂行程，使各束纤维在同一牵伸张力下稳定通过，减少断丝、起毛和卷绕成型不均的问题。
