PCBA测试用手动肘节夹持工装结构

　　在PCBA量产测试环节，手动夹持类工装的操作手感、夹持稳定性、重复定位精度，直接影响一线测试工位的作业效率与测试结果一致性，这款手动驱动肘节夹就是针对中小尺寸PCBA板功能测试场景开发的夹持执行机构。区别于常规气动、电动驱动的测试夹具，这款肘节夹完全依靠手动操作完成开合与锁止，不需要额外接入气路、电路，部署灵活度极高，既可以单独作为小型测试工位的夹持单元使用，也可以集成到桌面式ATE测试架中，适配小批量多品种的PCBA测试需求，尤其是在产线临时换型、实验室样品验证这类没有固定气源、电源配套的场景下，手动驱动的结构能大幅降低工装部署的配套成本。

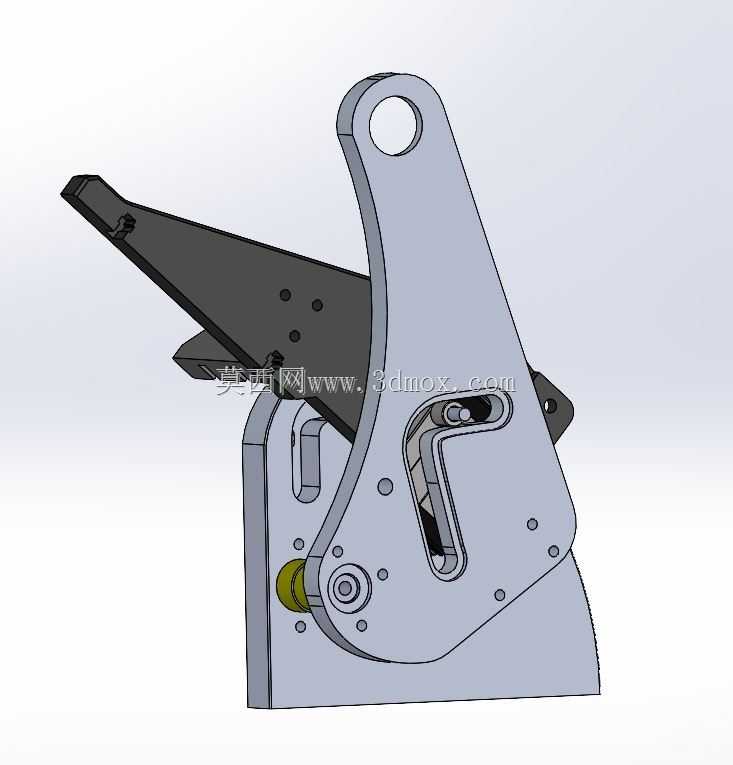

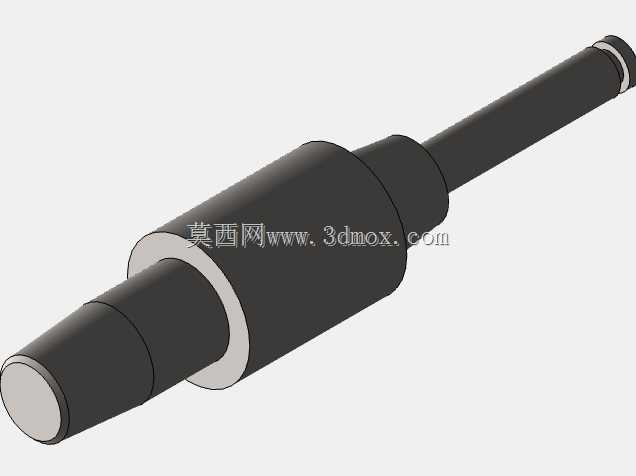

　　从结构设计逻辑来看，这款肘节夹没有采用常规肘节夹的纯铰接摩擦结构，而是在运动副中集成了线性导轨、滚柱轴承与推力轴承三类传动元件，核心目的是解决传统手动夹长期使用后铰接点磨损、操作卡滞、夹持力衰减的问题。线性导轨承担夹臂开合过程中的直线运动导向，消除侧向摆动间隙，保证夹头下压过程中与PCBA板面的平行度，避免夹头偏斜压伤板上元器件；滚柱轴承布置在铰接转动副位置，将转动过程中的滑动摩擦替换为滚动摩擦，大幅降低操作时的阻力，长期反复开合也不会出现铰接点磨损失旷的问题；推力轴承则布置在锁止受力端，承担夹持锁止时的轴向载荷，避免锁止过程中接触面咬合，保证每次锁止的夹持力一致性，同时延长机构的整体使用寿命。

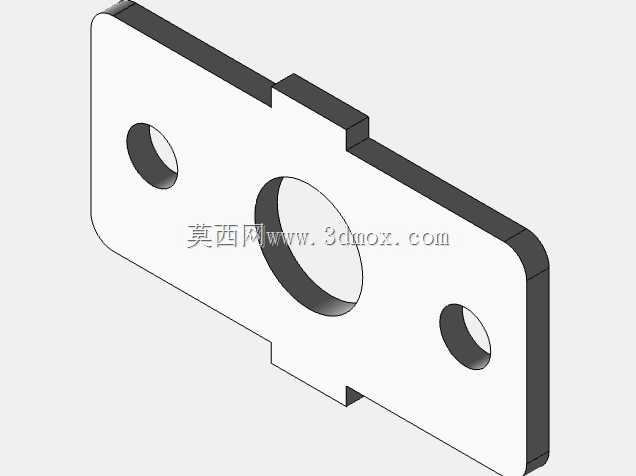

　　夹体的主体支撑结构采用板式拼接设计，所有受力板件都通过定位销与紧固件拼接，没有采用一体化焊接或铸造结构，一方面降低了零件加工难度，常规铣削加工即可完成所有板件的制作，不需要开模，适合小批量工装的快速制作；另一方面也方便后期维护更换易损件，当某个运动部件出现磨损时，只需要拆卸对应板件即可完成更换，不需要整体报废工装。夹臂的开合角度经过专门优化，张开状态下夹头与底座之间的预留空间足够操作人员取放PCBA板，不会出现板件磕碰夹臂的问题，锁止状态下夹臂的过死点位置设计合理，既不会因为死点过深导致解锁需要过大的操作力，也不会因为死点位置不足导致受振动意外松脱，手动操作时的力反馈清晰，操作人员不需要额外观察即可判断是否锁止到位。

　　从安装边界来看，这款肘节夹的底座预留了标准化的安装孔位，可以直接固定在常规的工业铝型材工作台面上，也可以根据测试架的底板尺寸调整安装位置，整体结构的外轮廓没有突出的尖锐边角，所有受力边缘都做了倒角处理，避免操作过程中划伤操作人员。夹头位置预留了通用的安装接口，可以根据不同PCBA的压接需求更换不同材质、不同形状的压头，比如压接板边位置可以用硬质尼龙压头避免刮伤PCB基材，压接元器件周边位置可以用带缓冲垫的压头避免压伤元件，适配不同规格PCBA的测试夹持需求。

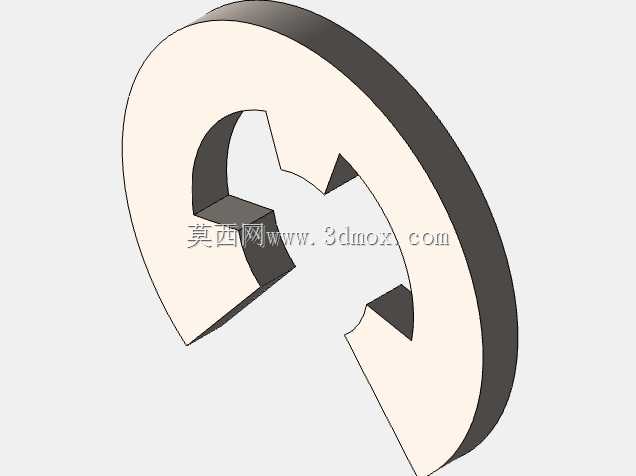

　　需要注意的是，这套夹持机构的设计定位是手动测试工位的夹持执行单元，结构中没有集成驱动电机，所有开合、锁止动作都依靠手动操作完成，配套的标准紧固件需要根据实际安装需求自行选配，设计时已经预留了足够的紧固件安装空间，不需要额外对主体结构进行二次加工即可完成装配。在实际应用中，这类手动肘节夹尤其适合消费电子类小尺寸PCBA、工控类控制板的功能测试、烧录工位，相比气动夹具，它没有气源噪音，操作节奏完全由操作人员自主控制，对于测试工序需要人工对位、观察的场景，适配性远高于自动驱动夹具。结构中所有运动部件的行程都做了机械限位，不需要额外加装限位开关即可保证开合行程在安全范围内，不会出现夹臂过度张开导致的结构碰撞问题，日常维护只需要定期在导轨、轴承位置补充少量润滑脂即可，不需要复杂的校准调试，工装制作完成后即可快速投入使用。
