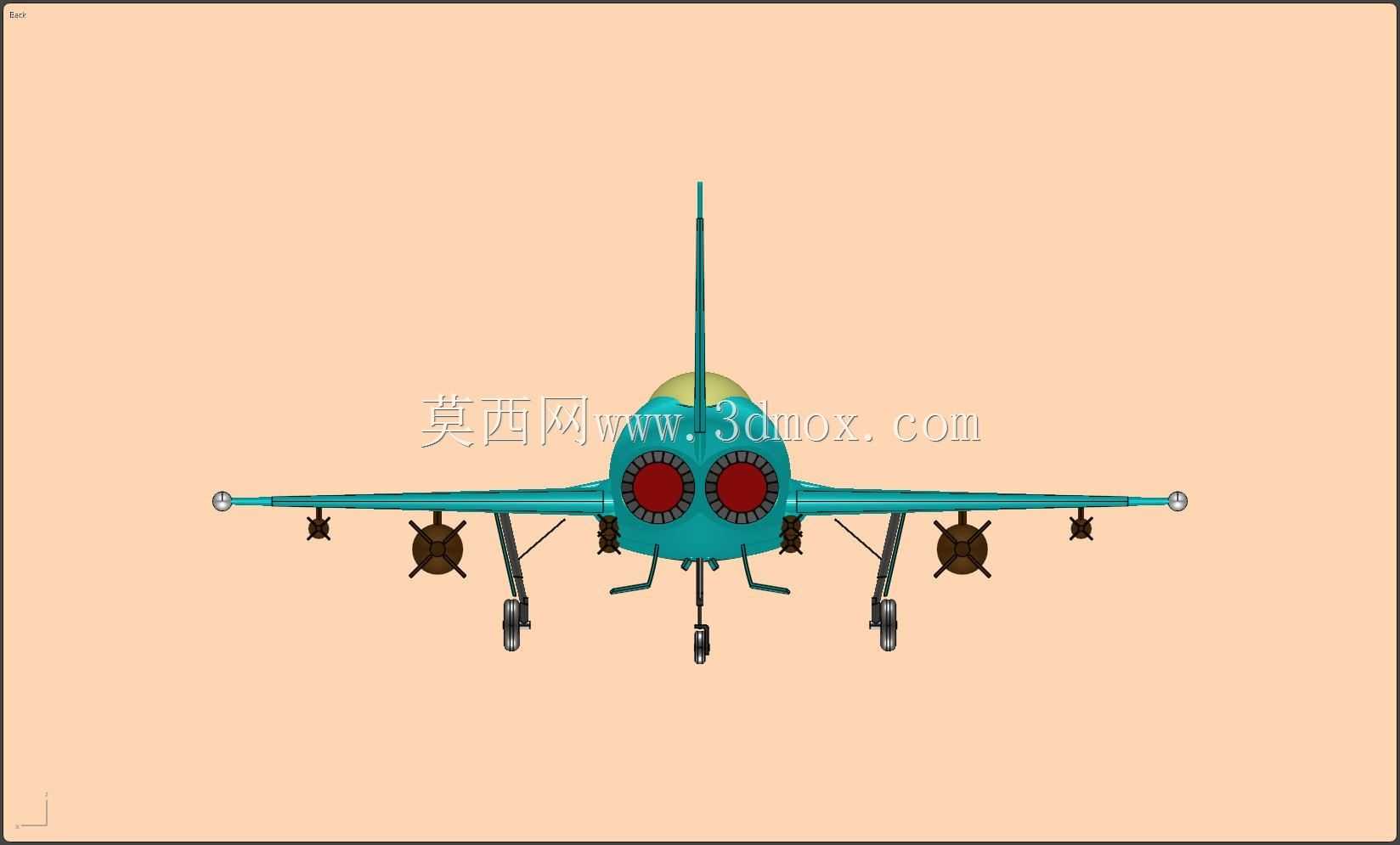

欧洲台风多用途战斗机实体装配结构

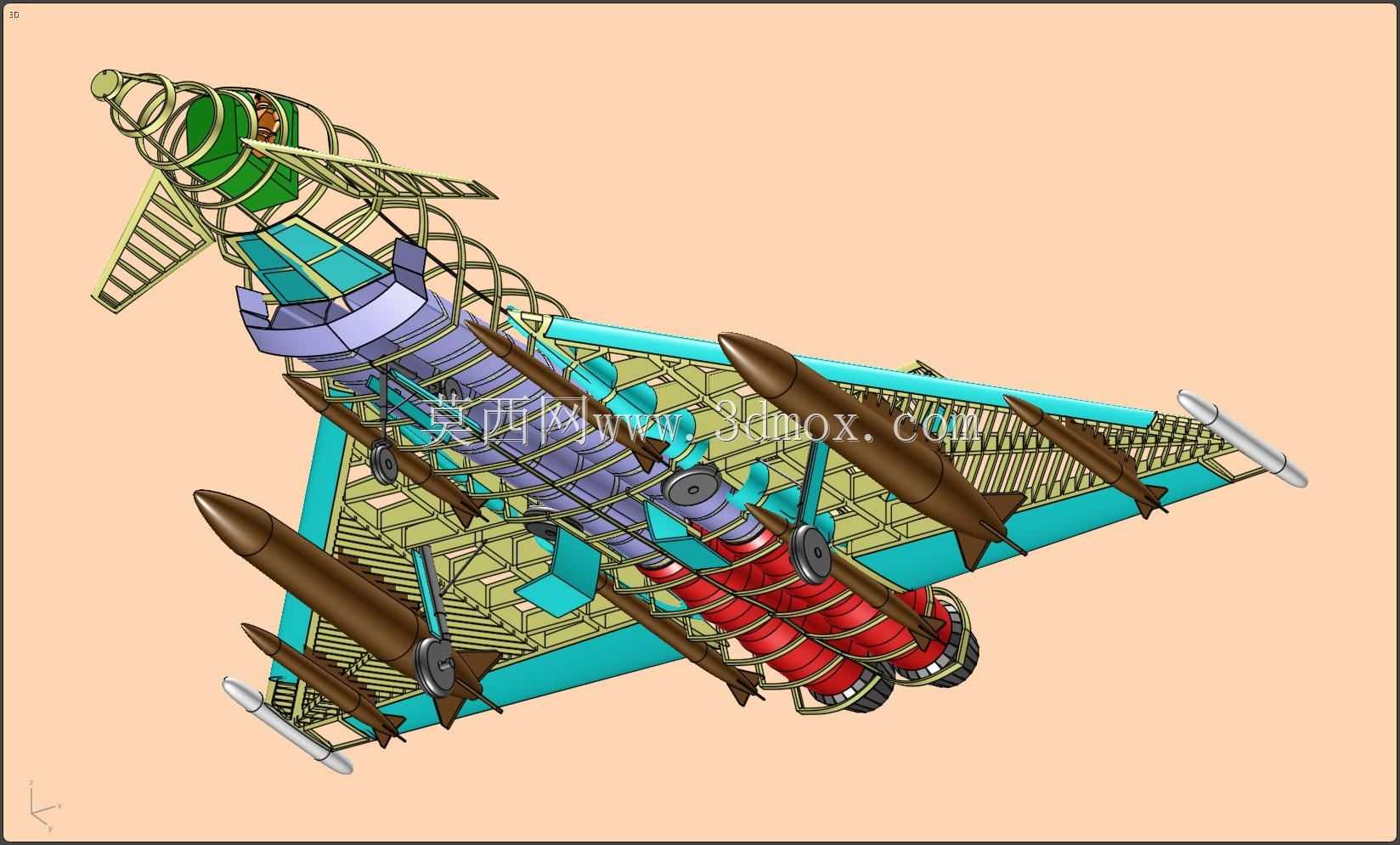

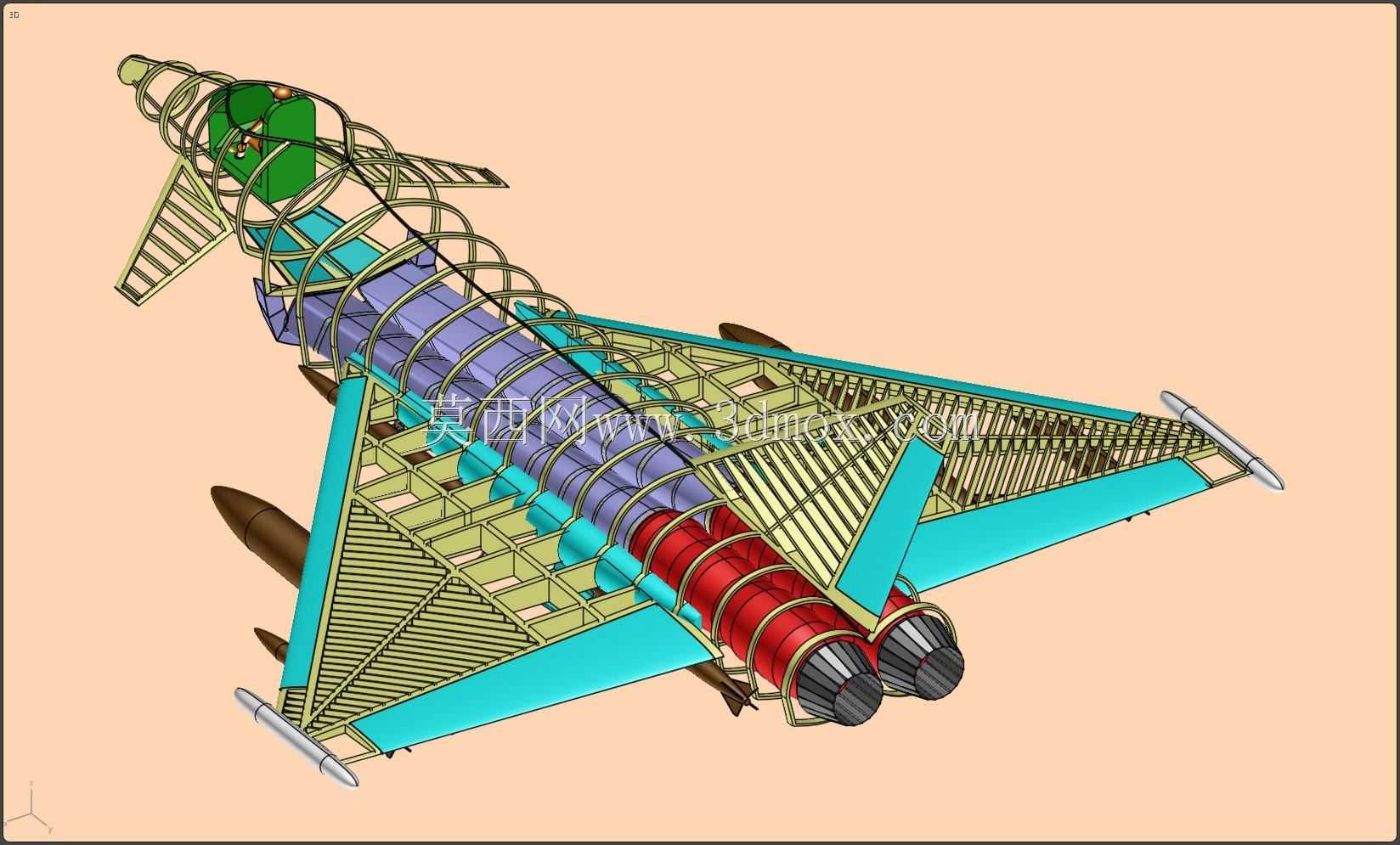

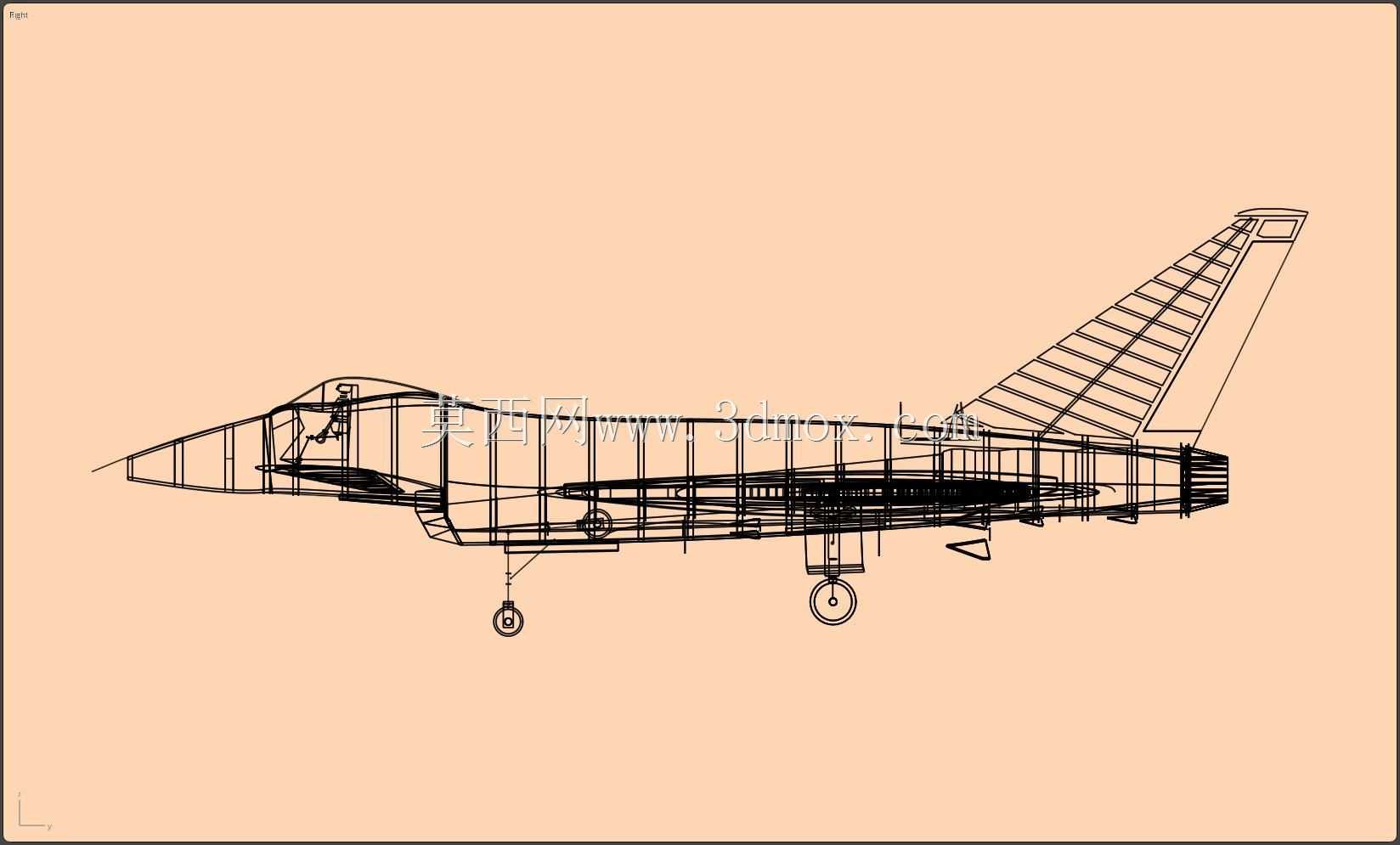

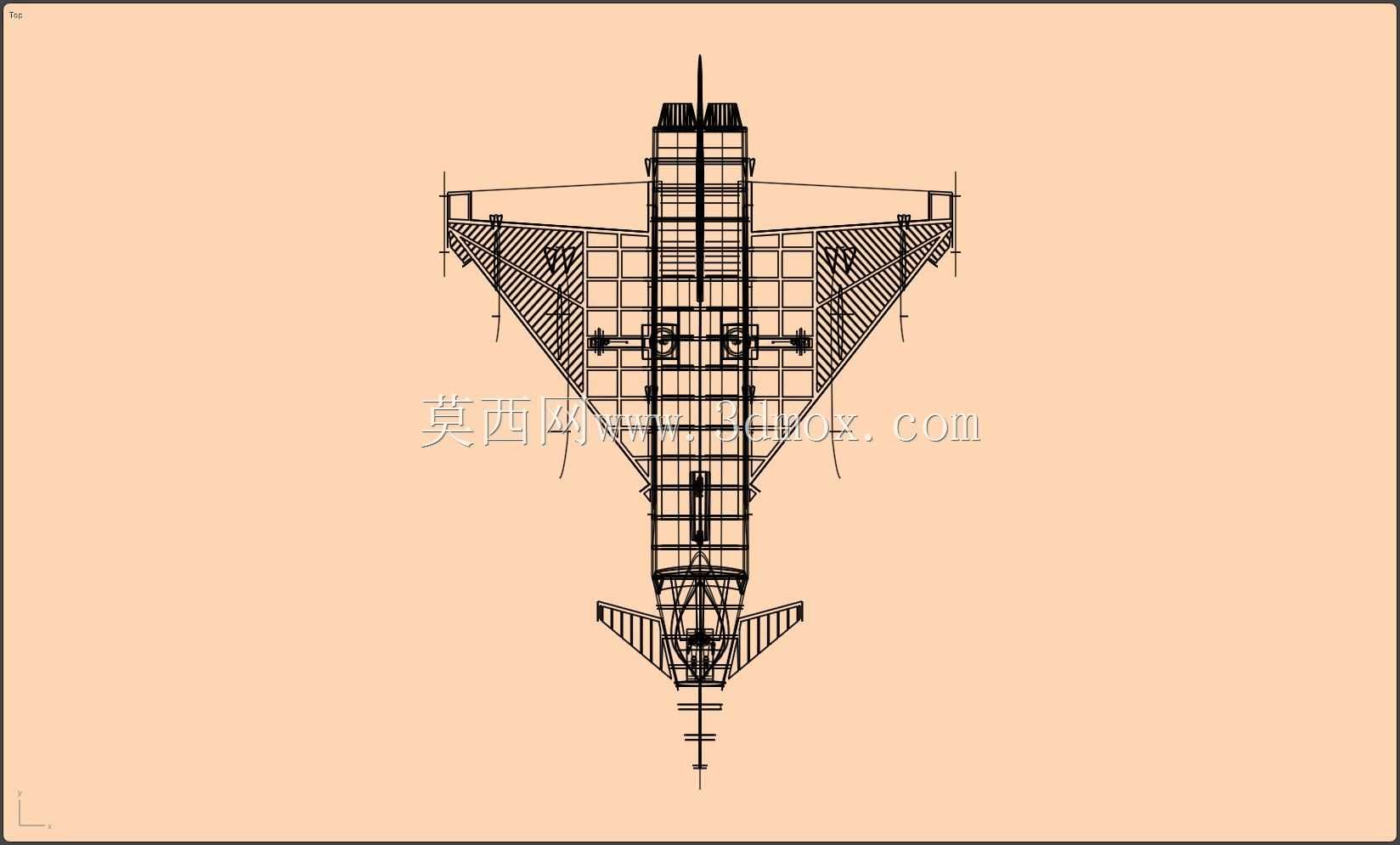

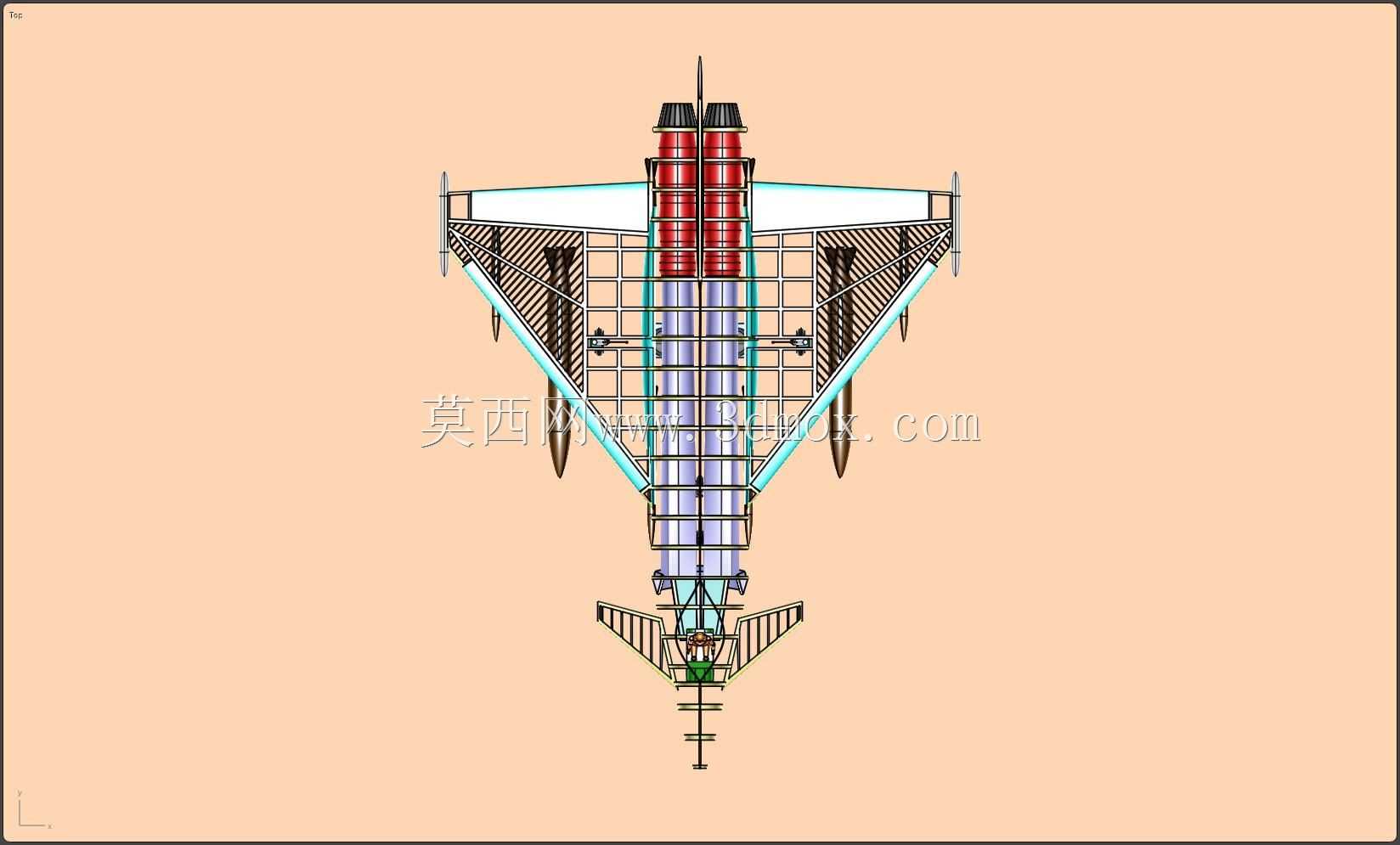

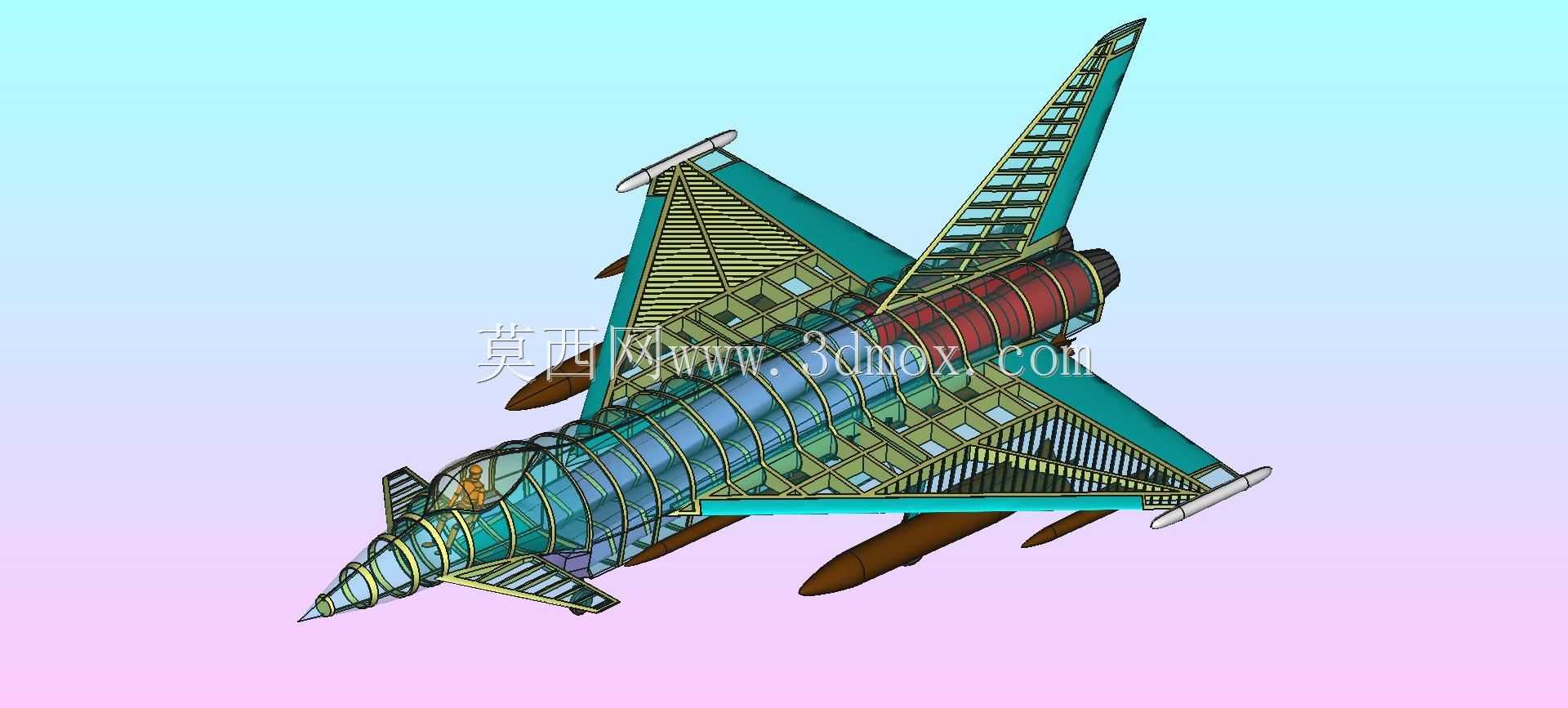

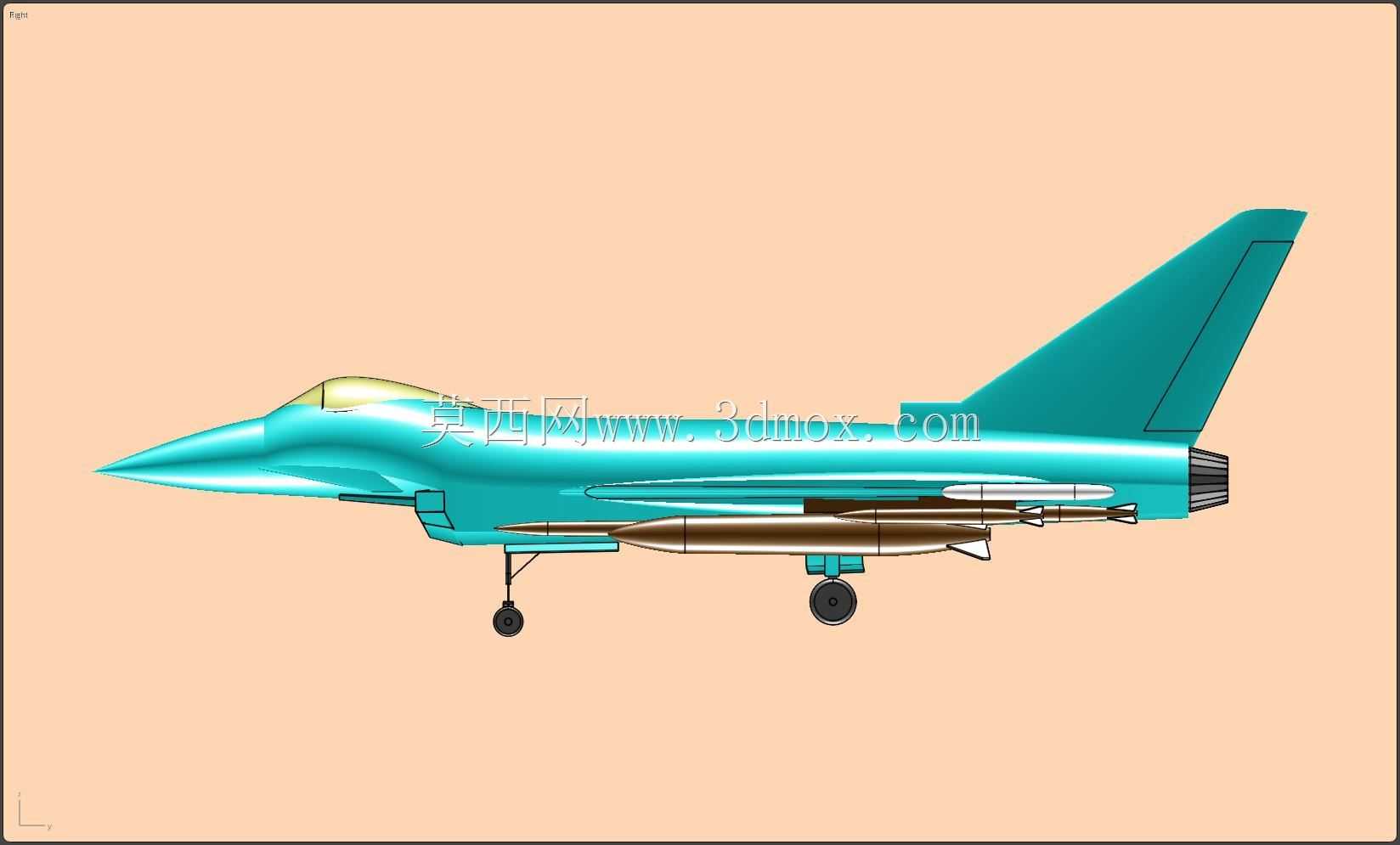

　　该装配体围绕双发鸭式布局多用途战斗机展开，结构表达重点放在机体总体分区、翼面相对位置、外挂物布置以及各子装配之间的空间边界上。整机采用机头尖锐、座舱后机身平滑过渡、三角翼与前翼协同配平的构型，适合在三维环境中检查气动外形连续性、维护口盖可达性和挂载干涉关系。机身前段包含雷达罩、座舱盖、前机身框架和进气道相关区域；中段承担机翼、主起落架舱、燃油系统和设备舱的集成；后段围绕两台发动机舱、尾喷口、垂尾及后机身整流结构组织。建模时将机体拆分为多个功能模块，有利于结构设计人员分别校核骨架、蒙皮、翼梁、肋板和接头位置，也便于在方案阶段调整设备布置。

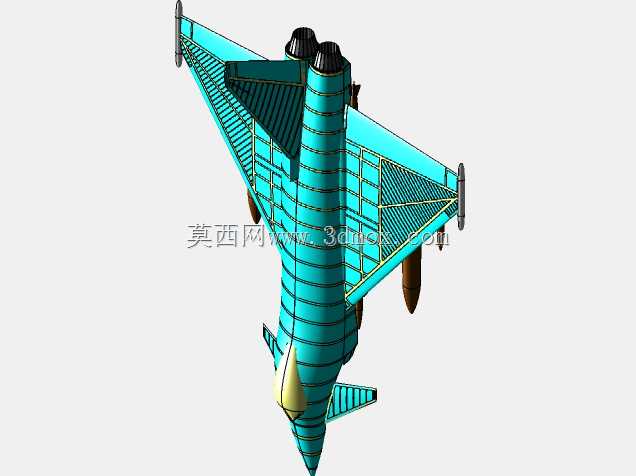

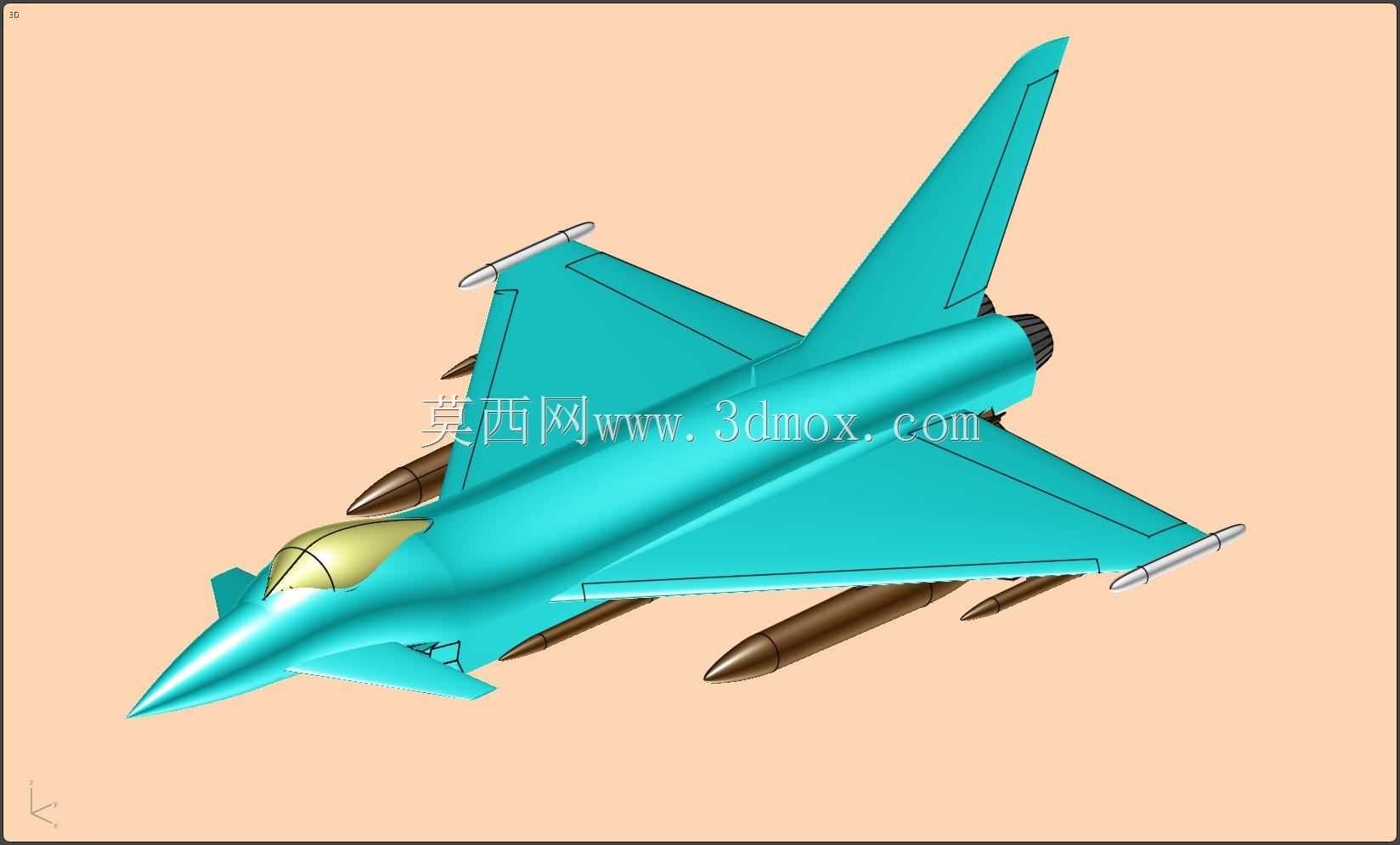

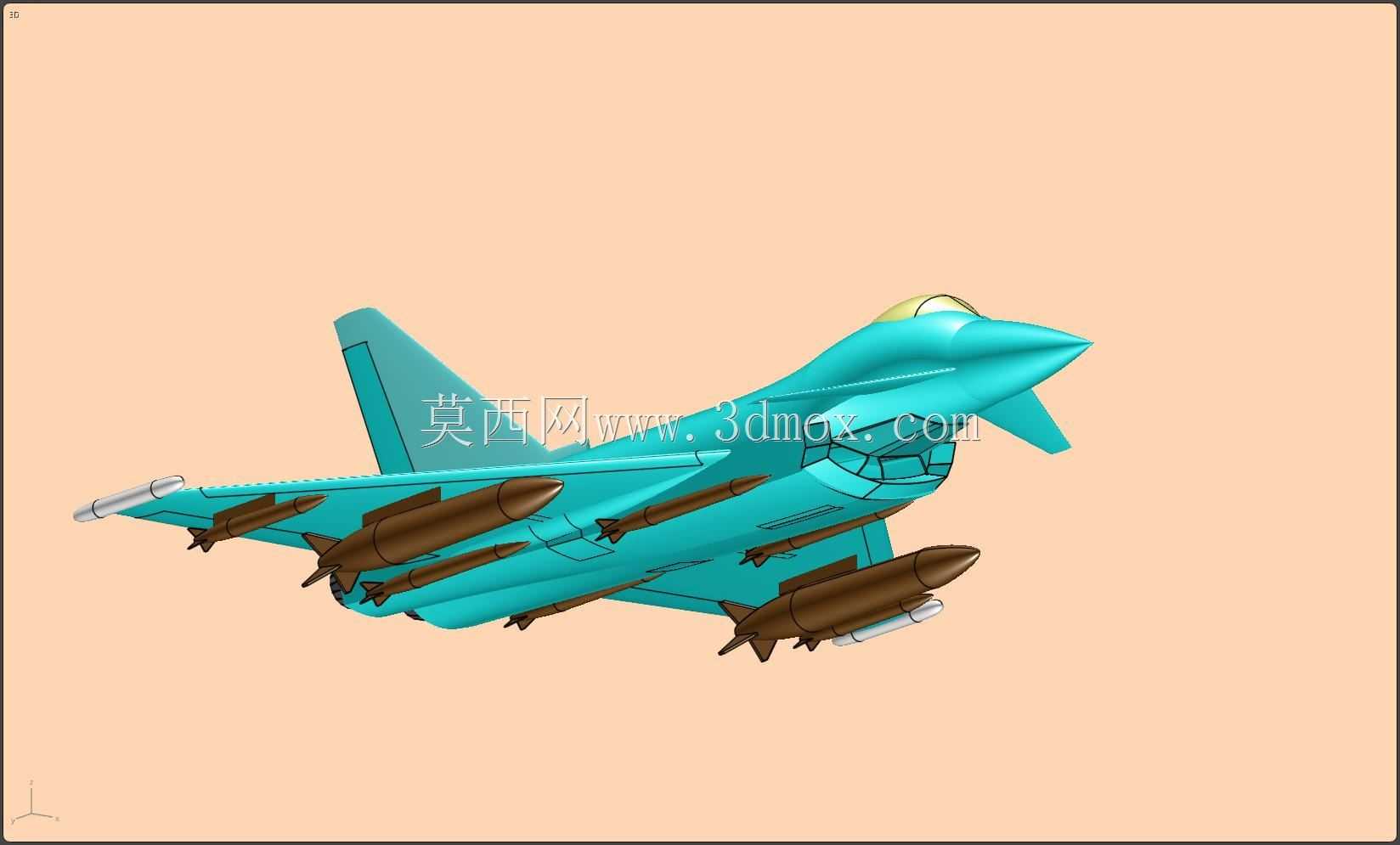

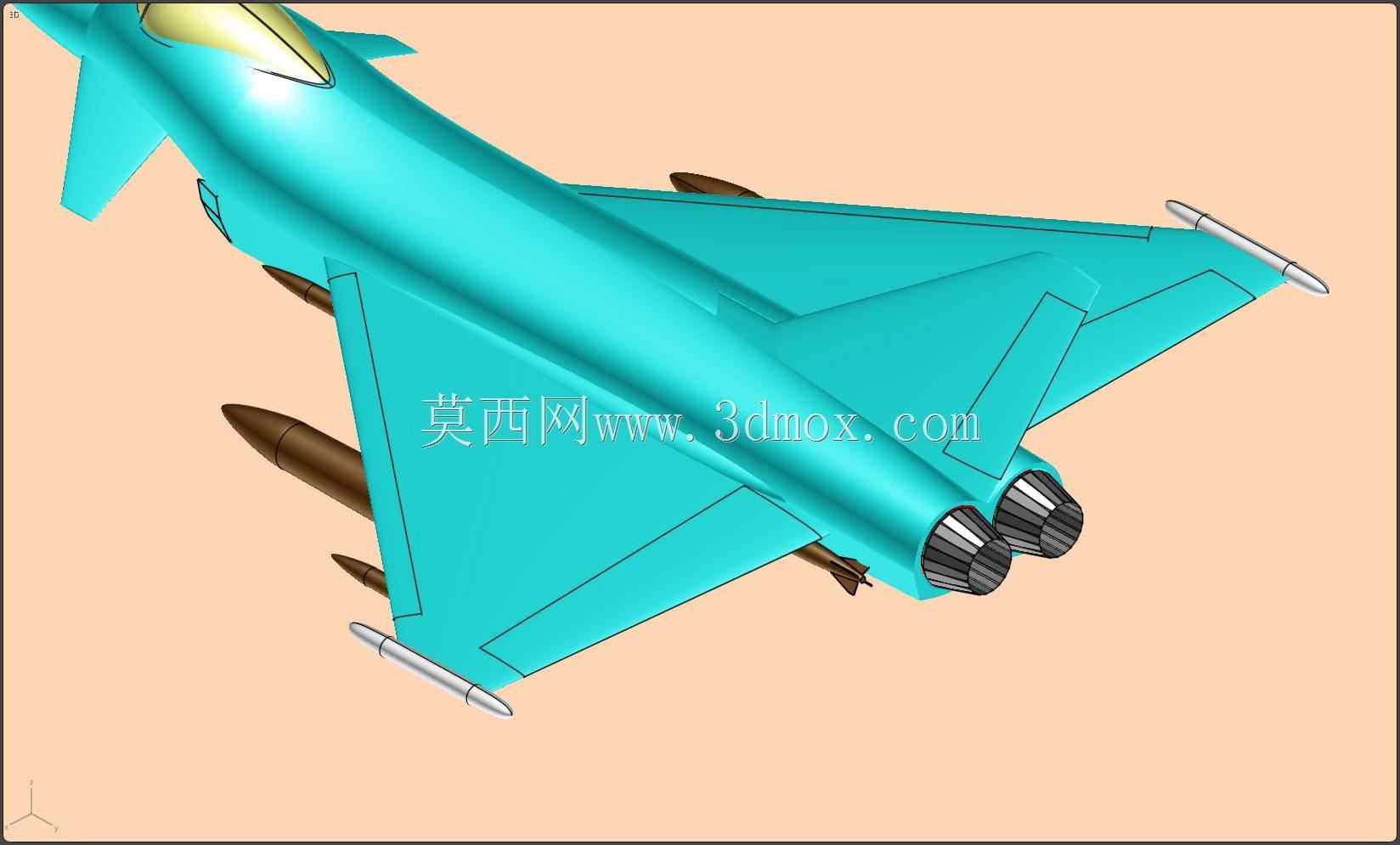

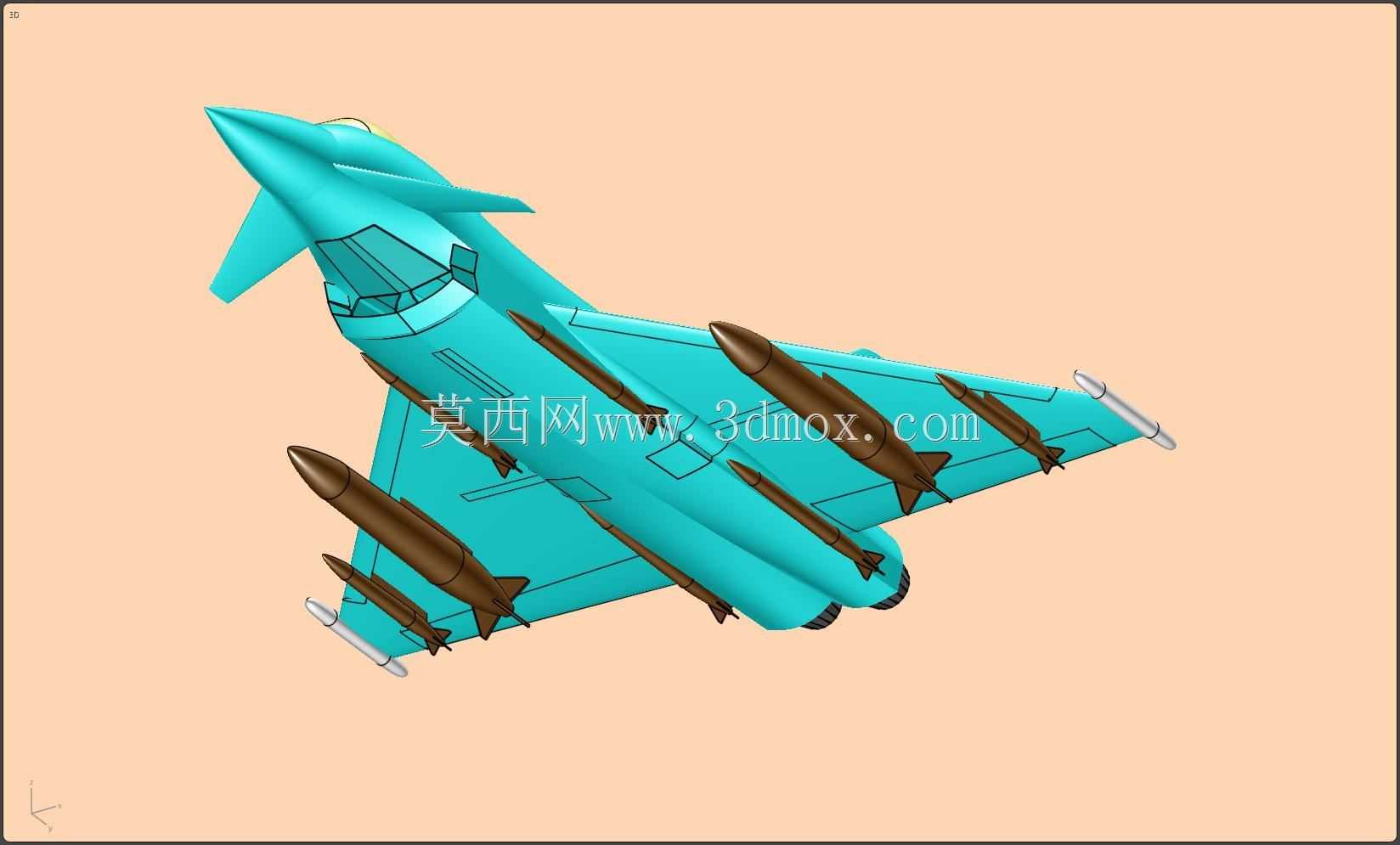

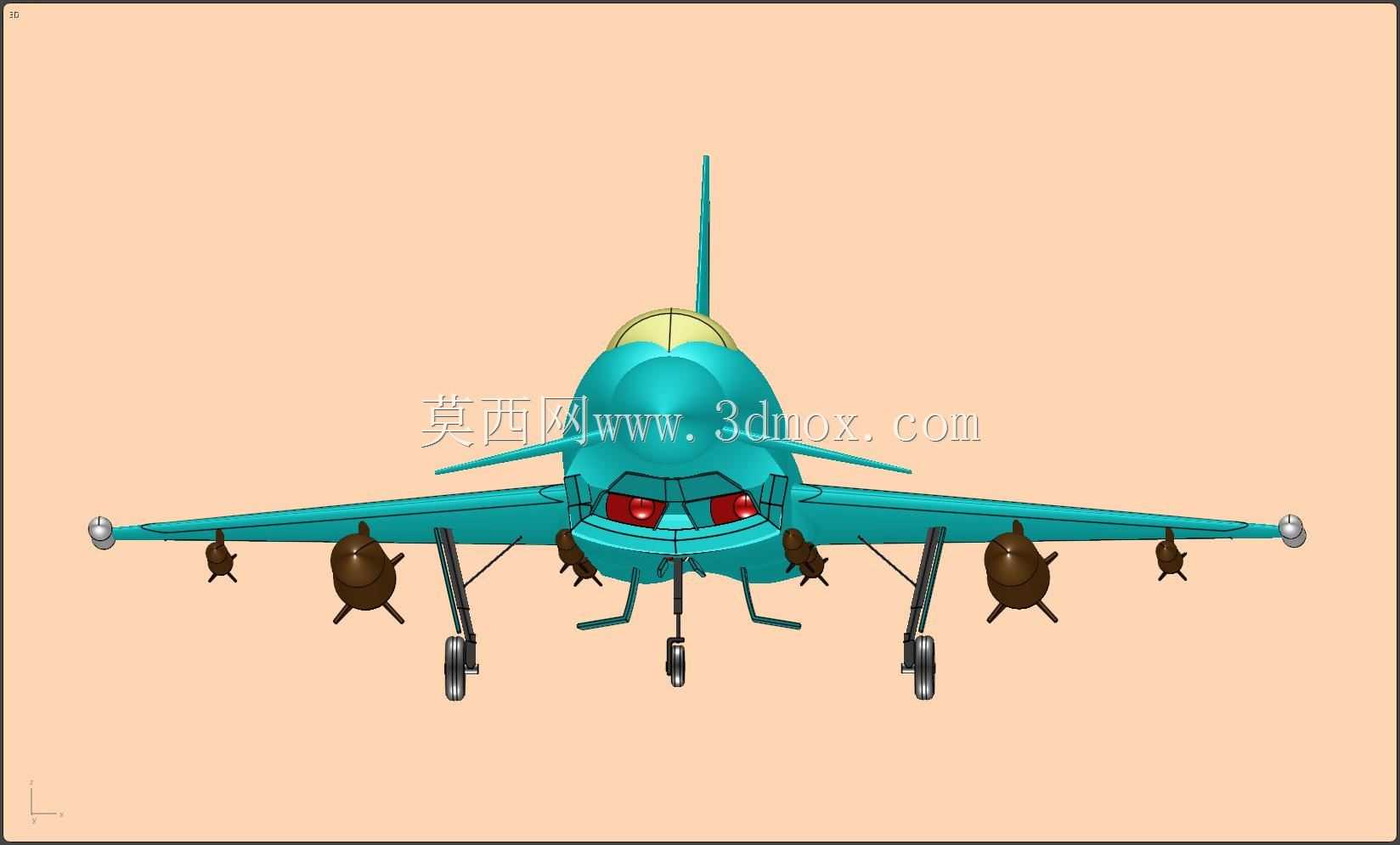

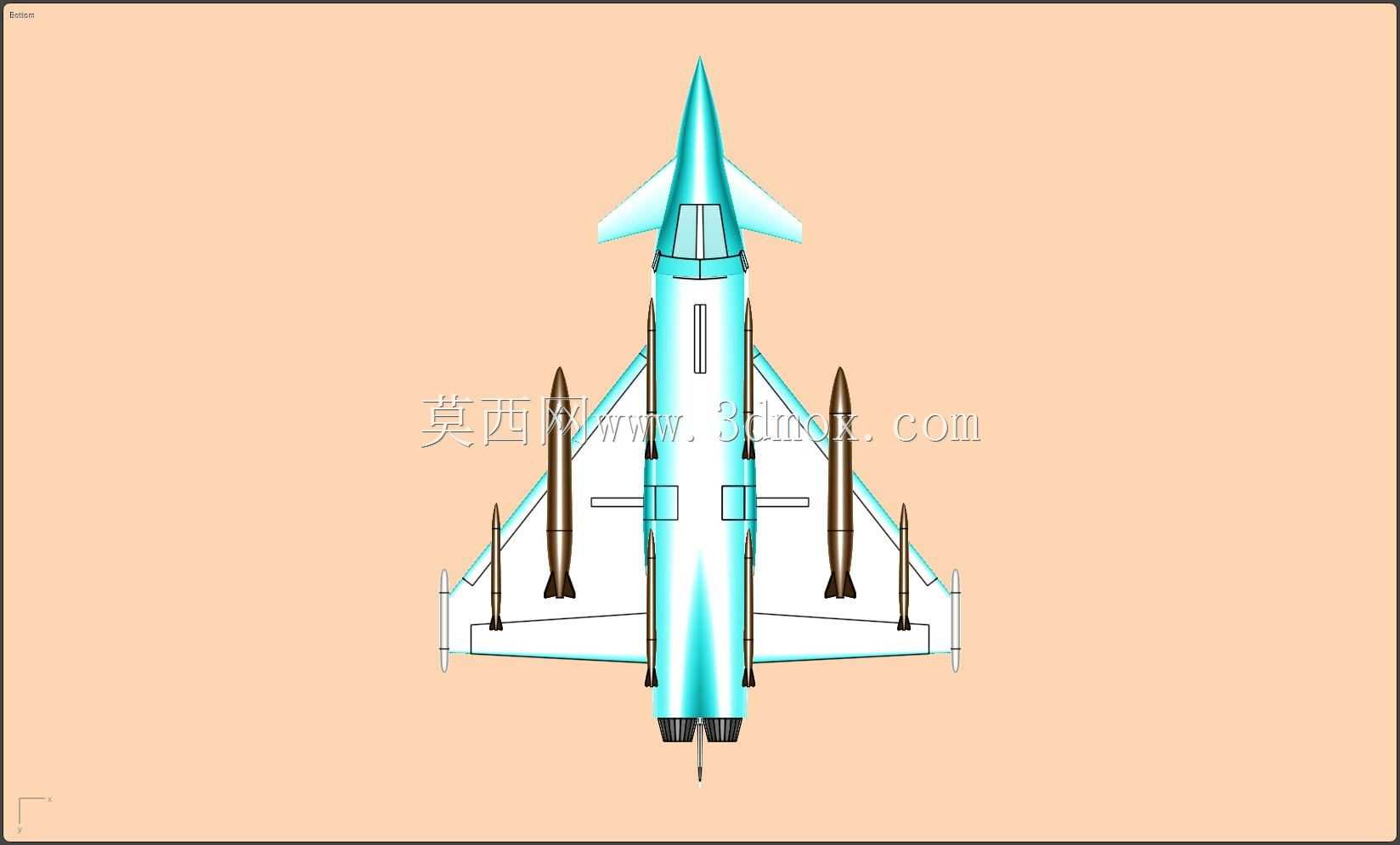

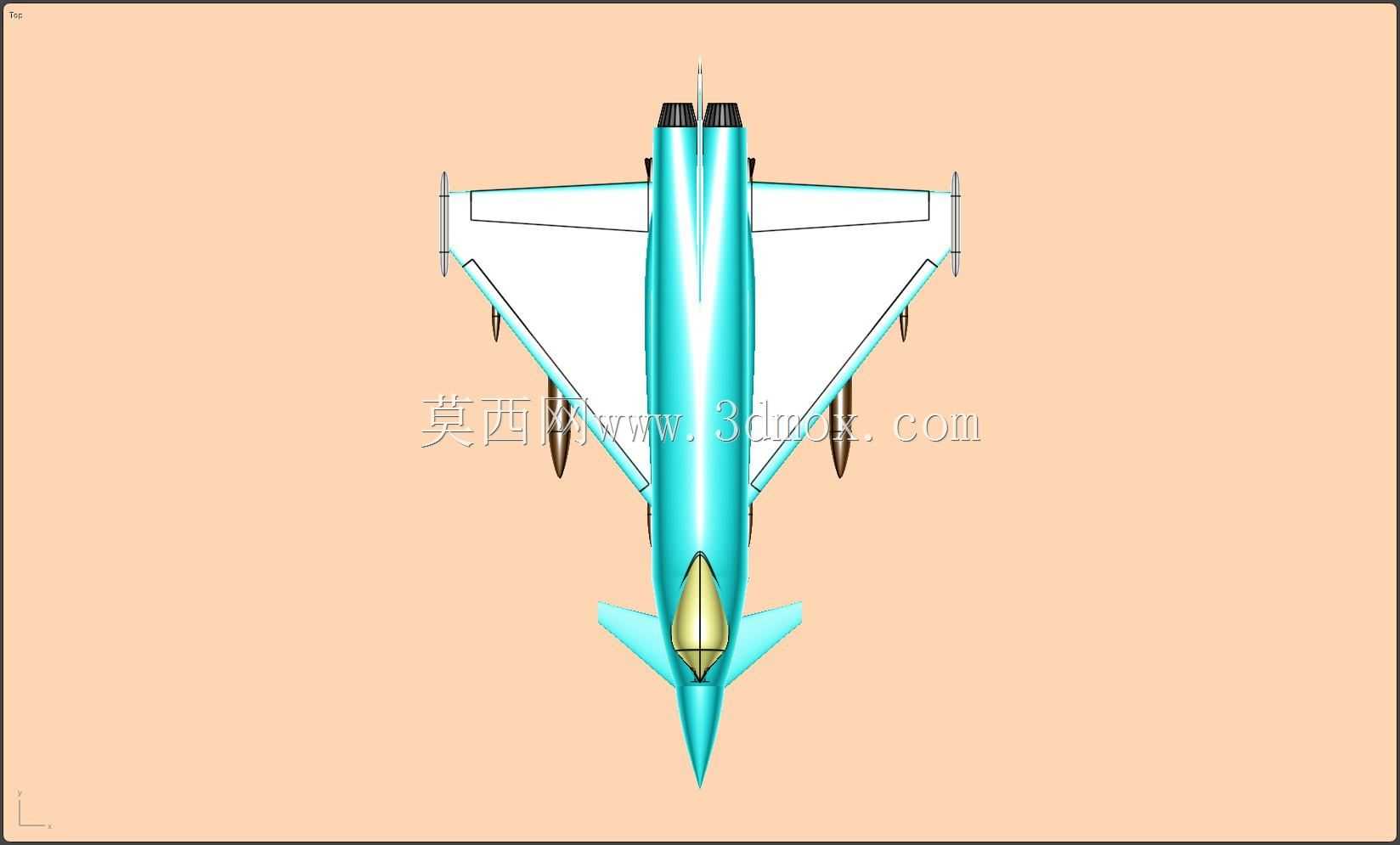

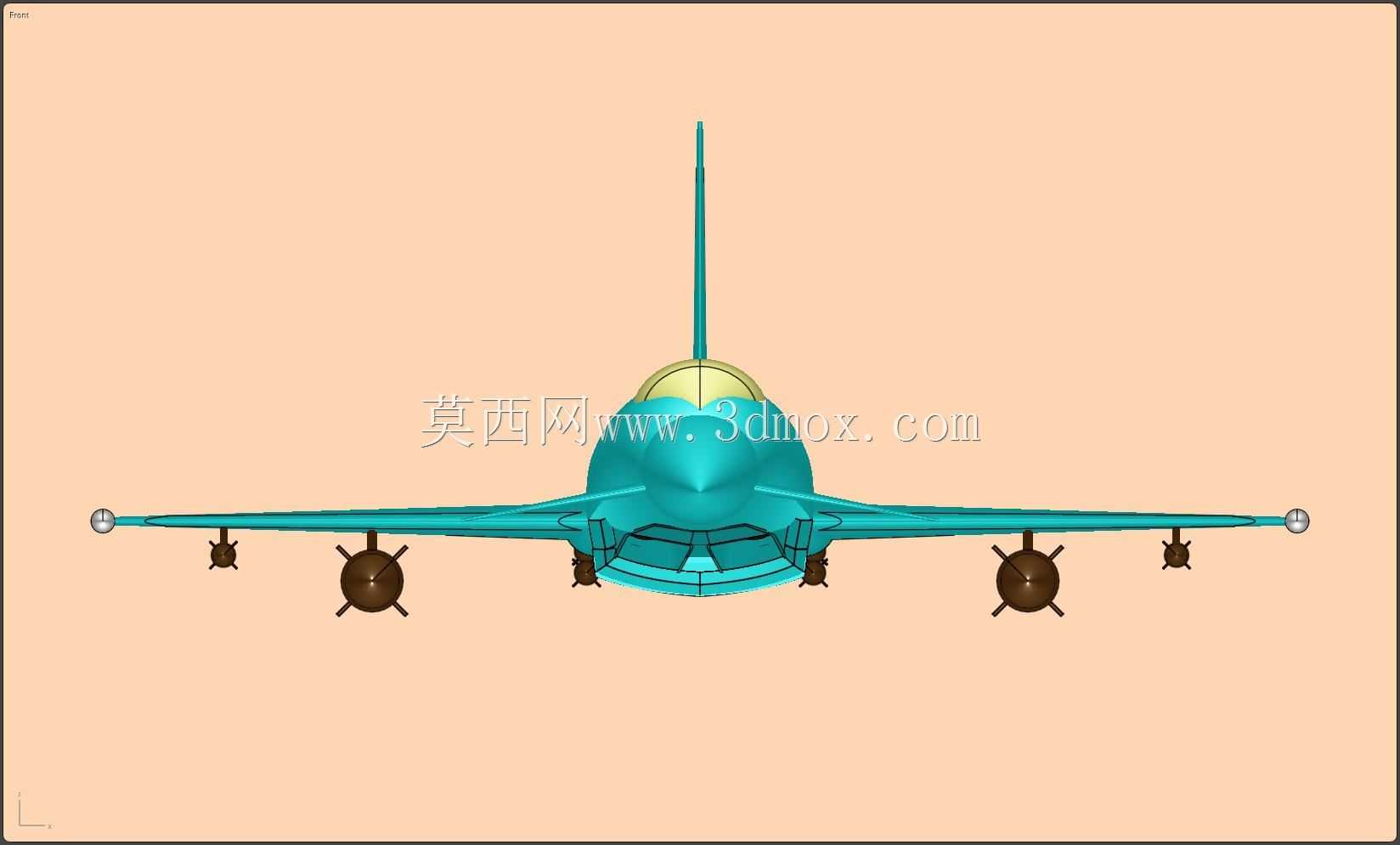

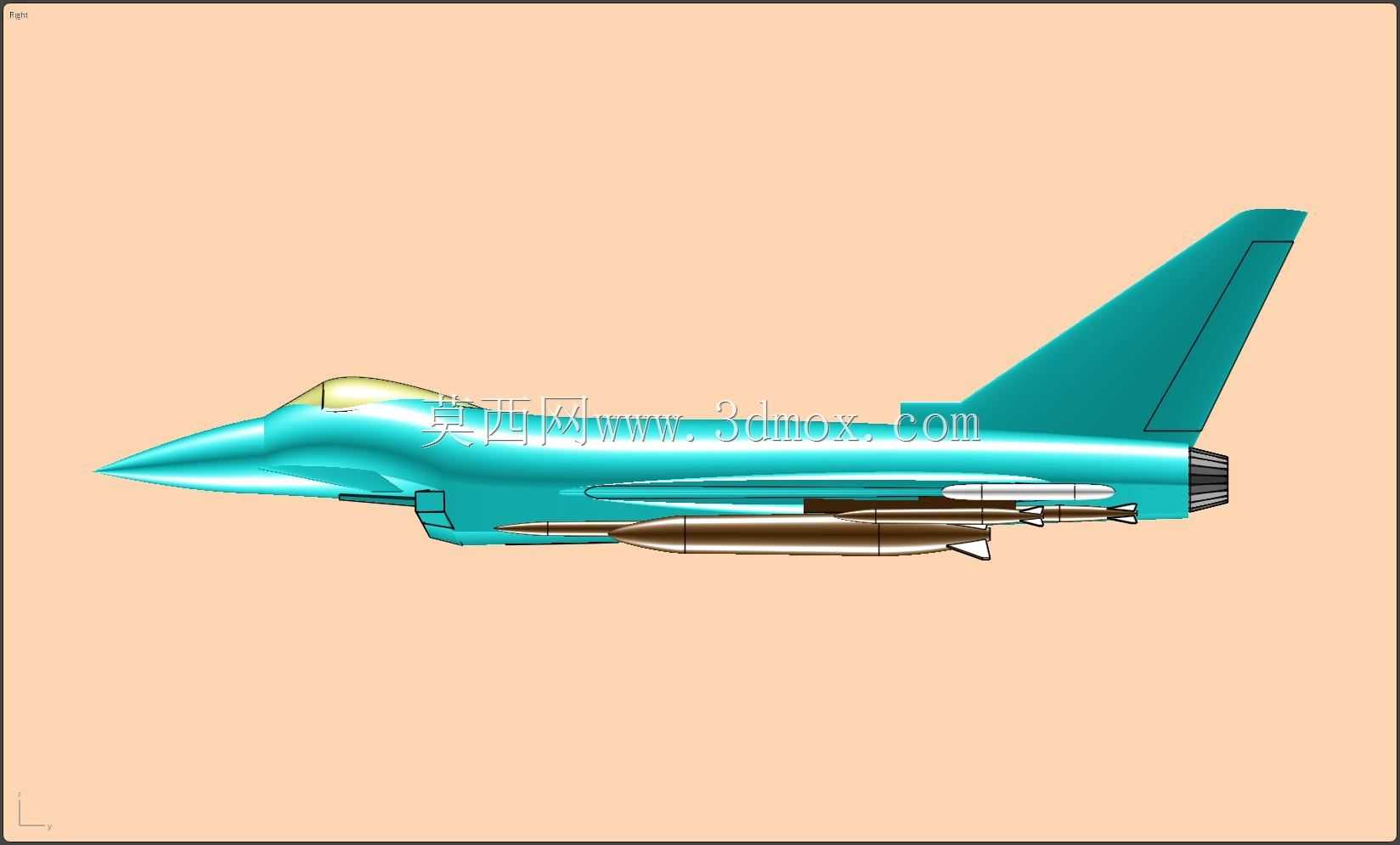

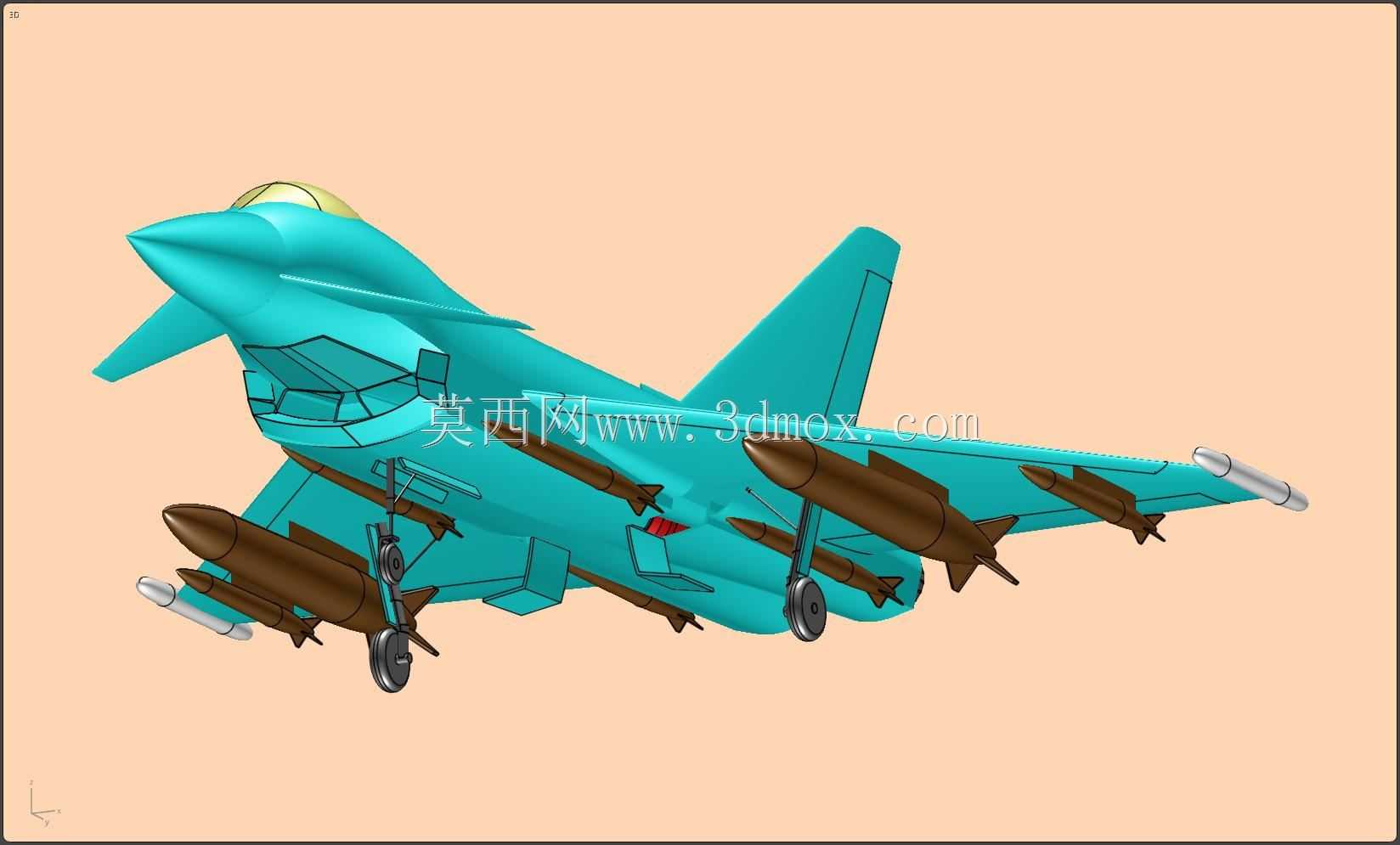

　　机翼采用大后掠三角翼形式，翼面与机身中后段融合，翼下预留多组挂点，可用于副油箱、导弹、制导炸弹或训练弹的挂载方案验证。前翼位于座舱后方两侧，和主翼形成近距耦合关系，在数字样机中可直观观察其偏转空间、与机身蒙皮的间隙以及对进气道附近流场区域的影响。垂尾布置在后机身上方，后掠角度明显，根部与发动机舱上部结构衔接，方向舵轮廓和尾椎区域均有独立实体表达。整机外挂物沿翼下、机身中线及两侧挂点分布，弹体、弹翼、挂架和接口位置关系清晰，可用于开展挂载包线、地面保障空间和武器投放初始姿态的初步检查。

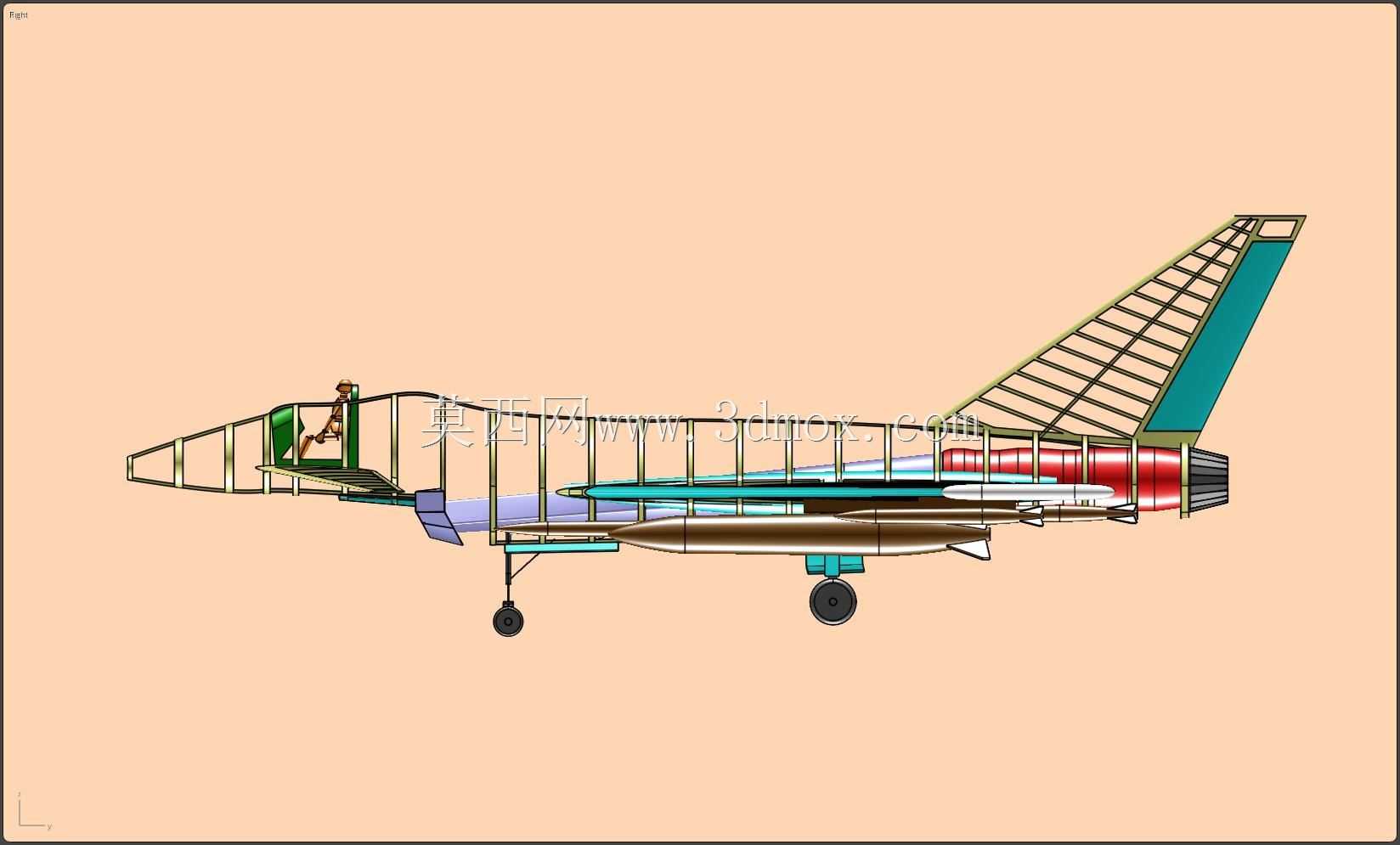

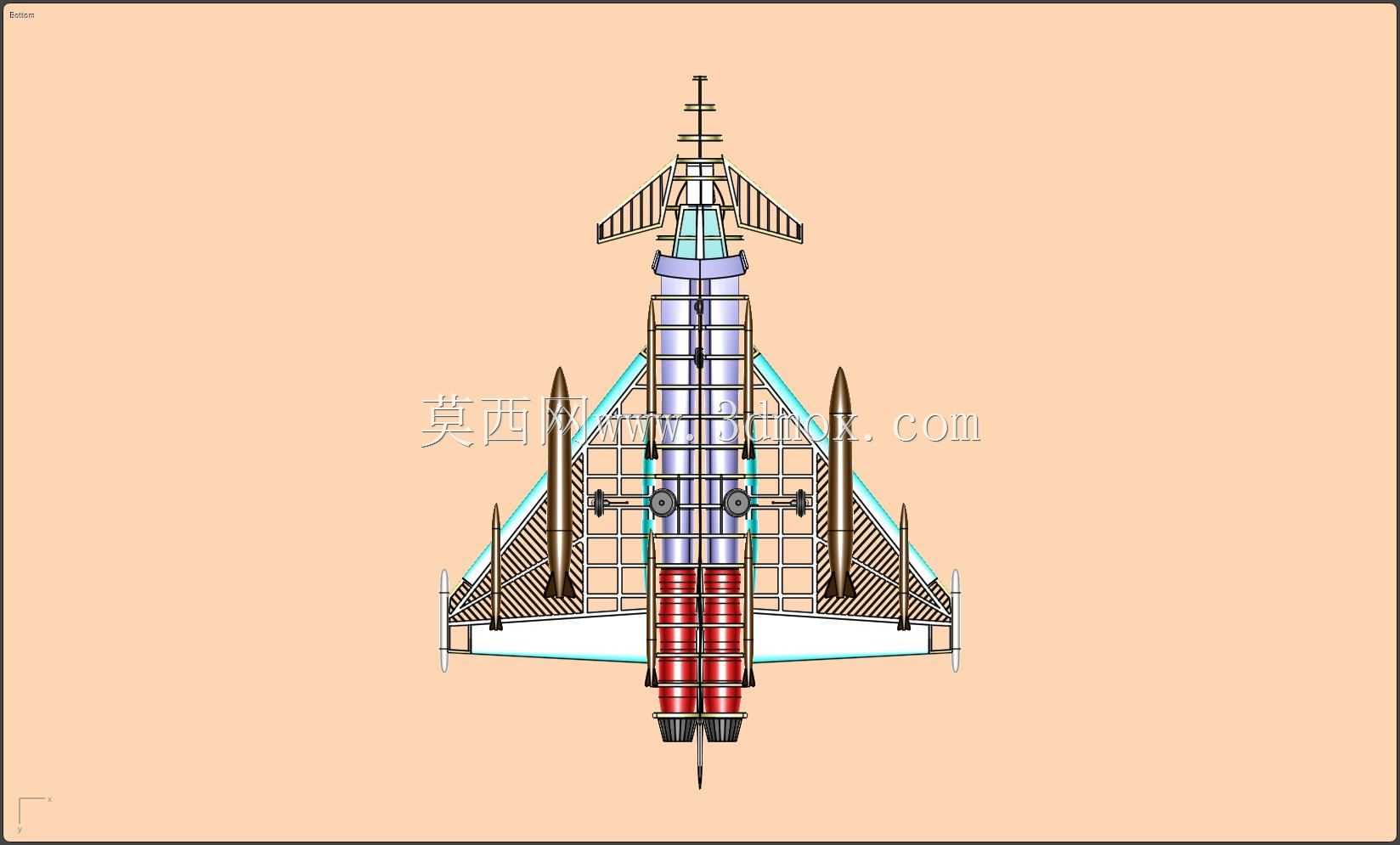

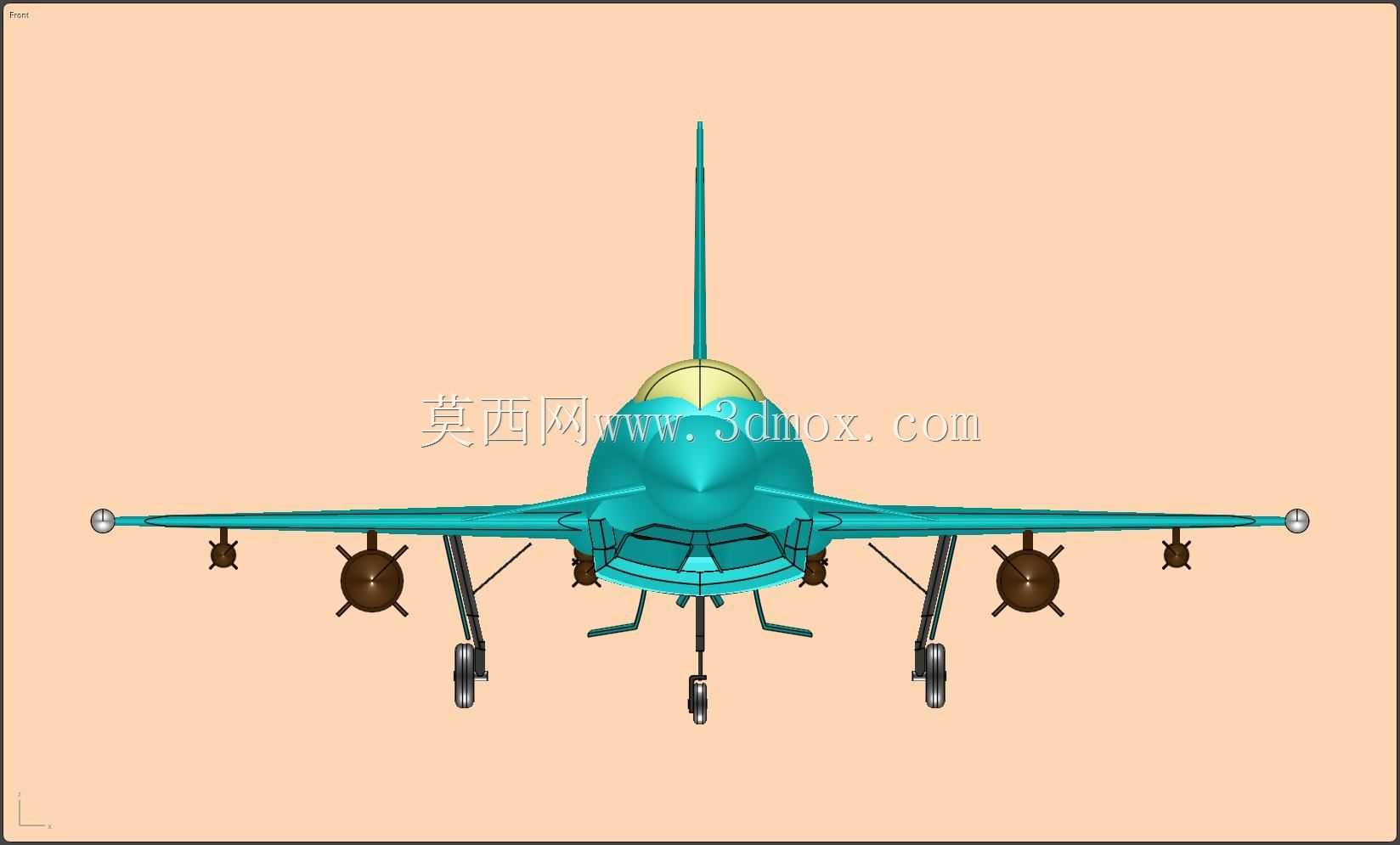

　　从工程应用看，这类航空装备装配模型常用于作战飞机概念展示、结构教学、机务培训、展厅演示和仿真前处理。设计人员可在装配环境中测量机长、翼展、机高、起落架支撑点间距以及挂点离地高度，进而评估停机位占用、牵引车通过路径、机库门限和地勤作业半径。机身两侧进气道与发动机舱的相对位置需要重点核对，避免在修改外形时出现管路通道、设备舱和维护通道冲突。座舱盖区域应兼顾飞行员视野、弹射座椅包线和风挡骨架安装；机头锥内部空间则可延伸讨论雷达设备、航电机架和前端传感器的布置。

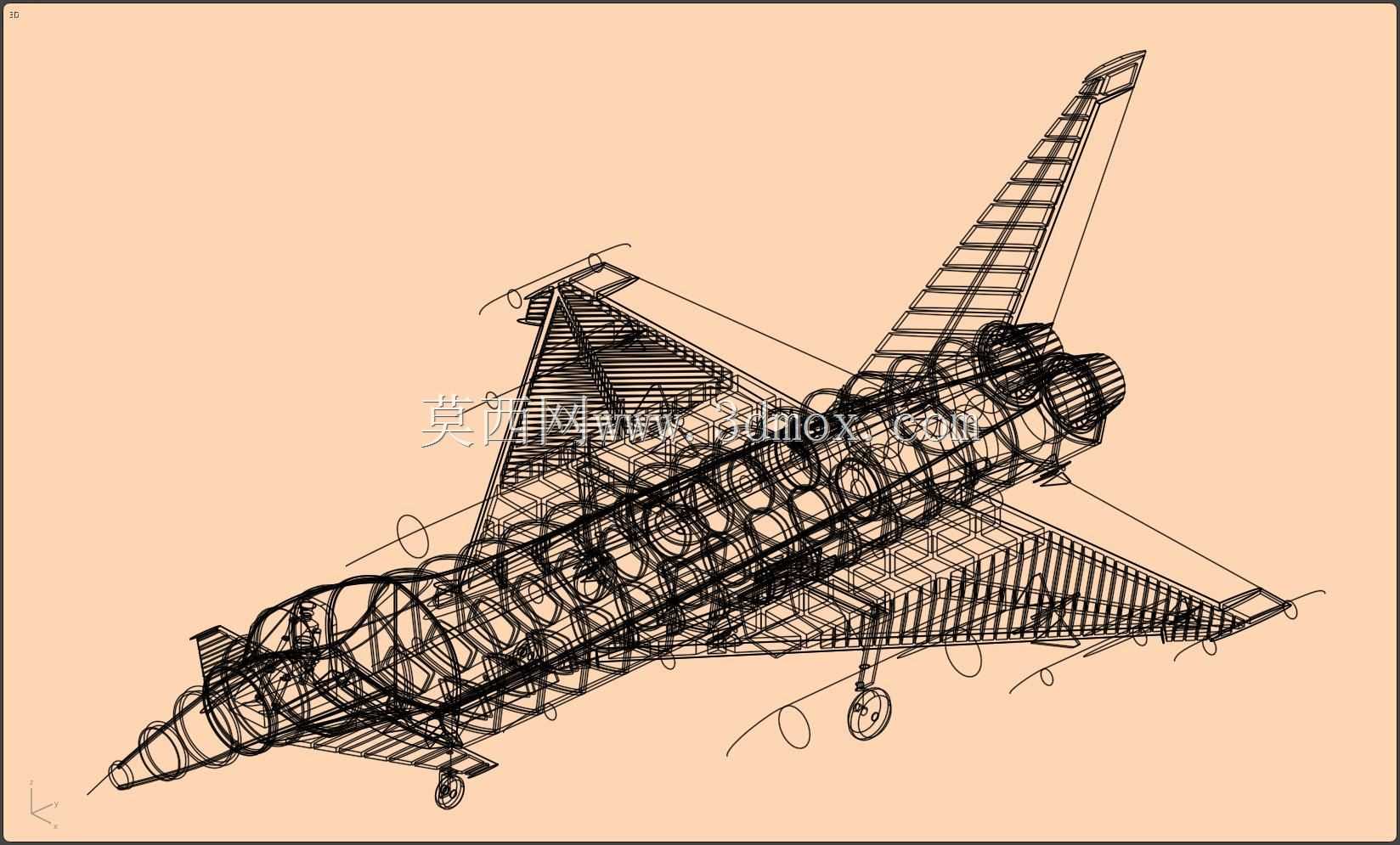

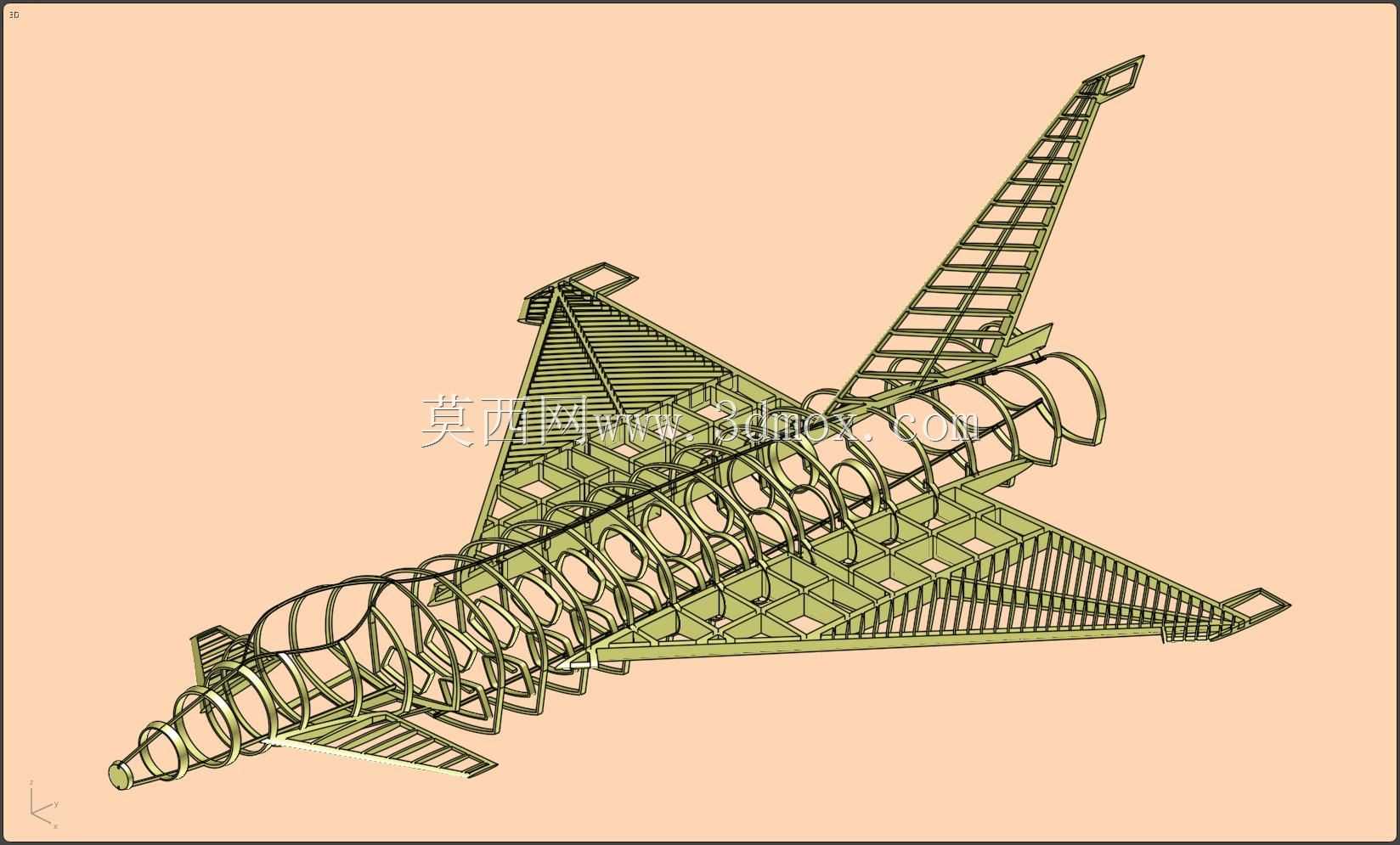

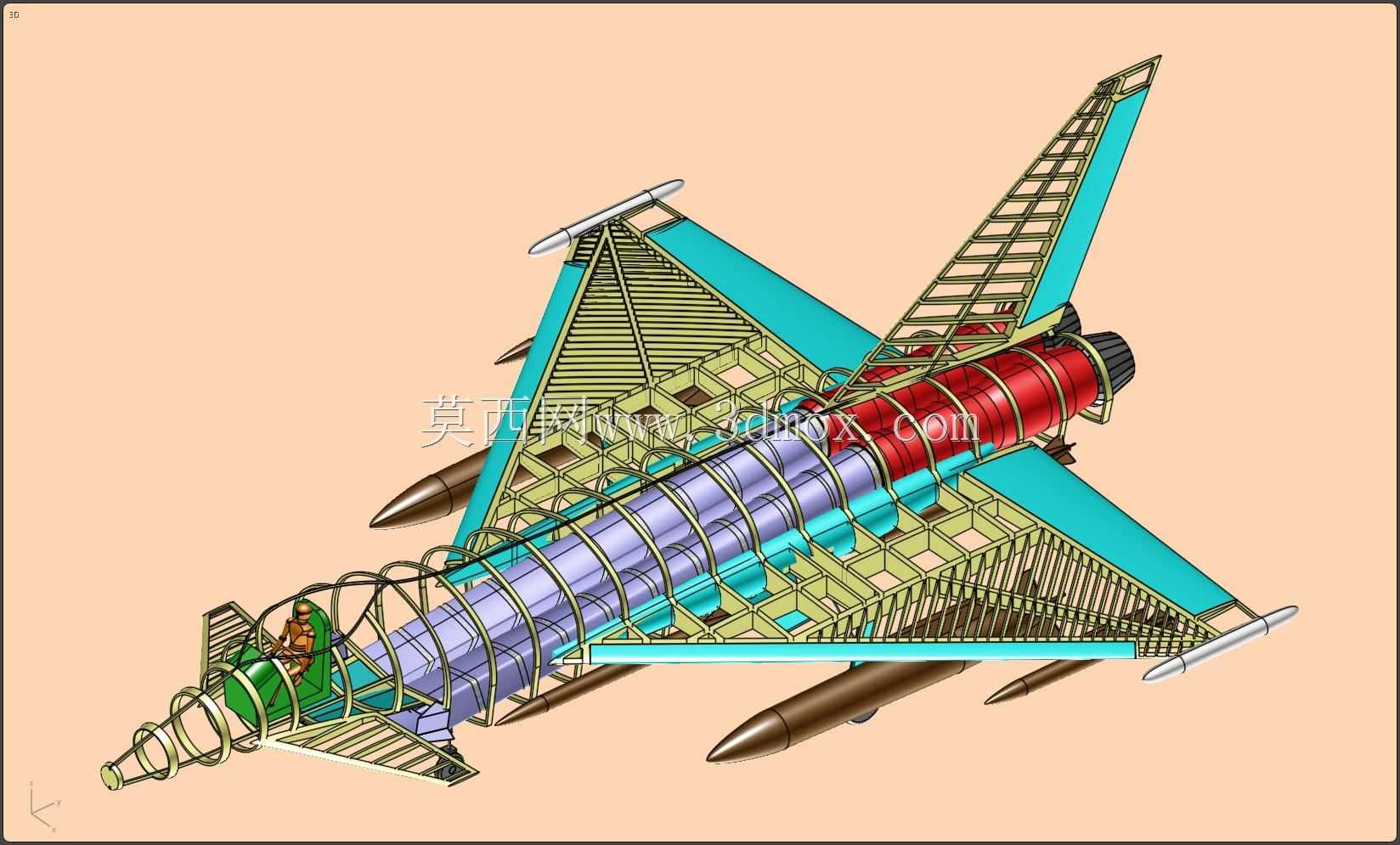

　　在细节处理上，模型将机翼前后缘、襟副翼分区、垂尾后缘、座舱玻璃、尾喷口环形结构以及导弹圆柱弹体分别建立实体，使装配层级更接近真实工程样机。起落架虽未作为展示重点，但机身下部和翼根附近的舱门边界、收放空间应在后续细化中保留。进行结构深化时，可在翼根接头、挂架梁、发动机安装节和垂尾根部增加载荷传递路径，用实体剖切检查壁厚、肋距和紧固件可达性。对外形方案而言，三角翼后缘控制面、鸭翼安装轴和尾喷口中心轴线应建立明确基准，保证后续气动分析、重量估算和样机协同设计时坐标统一。整体模型不以单一零件精度为目标，而强调飞机系统级装配关系，适合作为航空装备数字样机的基础框架。
