CA6140车床配套夹持工装结构

　　这套夹持机构是面向CA6140普通车床加工场景开发的配套工装，在实际车间生产中主要承担轴类、异形小件在车床刀架工位或者主轴侧的辅助夹持、限位以及工序间工件定位的作用，很多车床改造场景里，常规三爪卡盘无法完成偏心件、细长杆中段的辅助托持，或者自动上下料工位需要额外的夹持执行端来完成工件接取、对位，这类铰接式夹持结构就能填补标准附件的功能空白。从结构布局来看，整体采用长筒状的连接柄作为安装基体，柄部预留的径向销孔可以直接和车床刀座或者配套的连接杆件完成锁固，安装时不需要对原有车床的安装面做二次改造，柄部的外圆公差按照车床刀架安装孔的配合区间设计，装入后径向跳动可以控制在常规机加工允许的范围内，不会因为工装本身的配合间隙影响最终夹持精度。

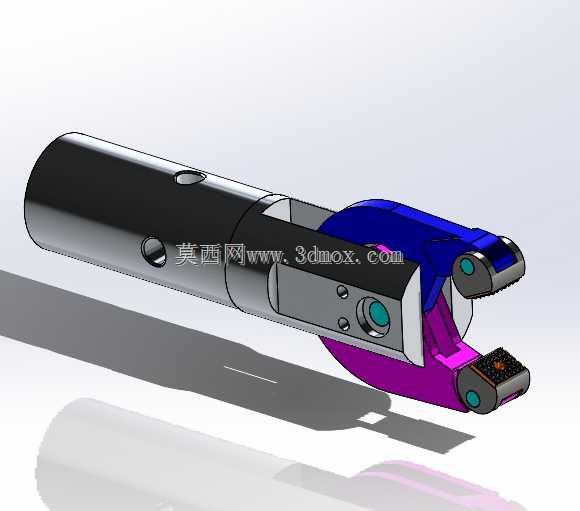

　　夹持执行端采用双侧摆臂的铰接布局，两个夹臂分别通过转轴和主体连接，臂端的夹持接触面做了适配圆弧工件的型面设计，接触位置镶嵌的耐磨垫块可以避免硬接触划伤已加工工件表面，摆臂的开合行程覆盖车间常见小直径轴件、套类零件的夹持范围，不需要更换夹头就能适配同批次不同外径的工件，换产的时候只需要调整铰接处的限位螺钉就能改变开合开度，调试步骤非常简便。设计过程中特意将驱动铰接点布置在夹臂的中段位置，夹持力通过杠杆放大后作用在工件接触面上，输入较小的驱动力就能获得足够的夹紧力，避免车床高速切削过程中工件出现移位、打滑的问题。整个机构的质心沿安装柄轴向分布，X向质心位置距离安装端面约88.43毫米，Y、Z方向的偏心量都控制在0.3毫米以内，

　　这种质心布局可以大幅降低工装随刀架移动或者随主轴回转时产生的附加离心力，即便在中低速回转工况下也不会出现明显的振动。夹臂的开合极限位置都设置了硬限位，避免开合角度过大导致铰接销轴脱出，同时所有转动配合面都预留了润滑注油的空间，长期在车床多切削液、多铁屑的工况下使用，只需要定期清理铰接缝隙的切屑、补充润滑脂就能维持稳定的动作精度。和常规的固定式夹具不同，这套夹持机构的长柄结构可以深入车床加工腔体内，完成常规卡盘无法覆盖的工件中段夹持，比如长轴车削时的中心架辅助夹持、工序完成后工件的自动拨取，都可以通过这套结构实现，结构上没有复杂的电控元件，纯机械铰接的布局故障率极低，非常适合机加工车间的恶劣作业环境。
