立式数控加工中心简化结构数模

　　这套立式数控加工中心简化数模，主要面向车间产线布局仿真、自动化上下料工作站搭建、机床干涉校核以及教学演示场景使用。在做整线方案规划时，工程师不需要加载包含上千个细小零件、螺栓、线束的全细节机床模型，过重的模型会拖慢仿真软件运行效率，这套精简结构刚好保留机床所有外部轮廓、运动轴行程边界与核心功能部件外形，完全满足布局阶段的校核需求。

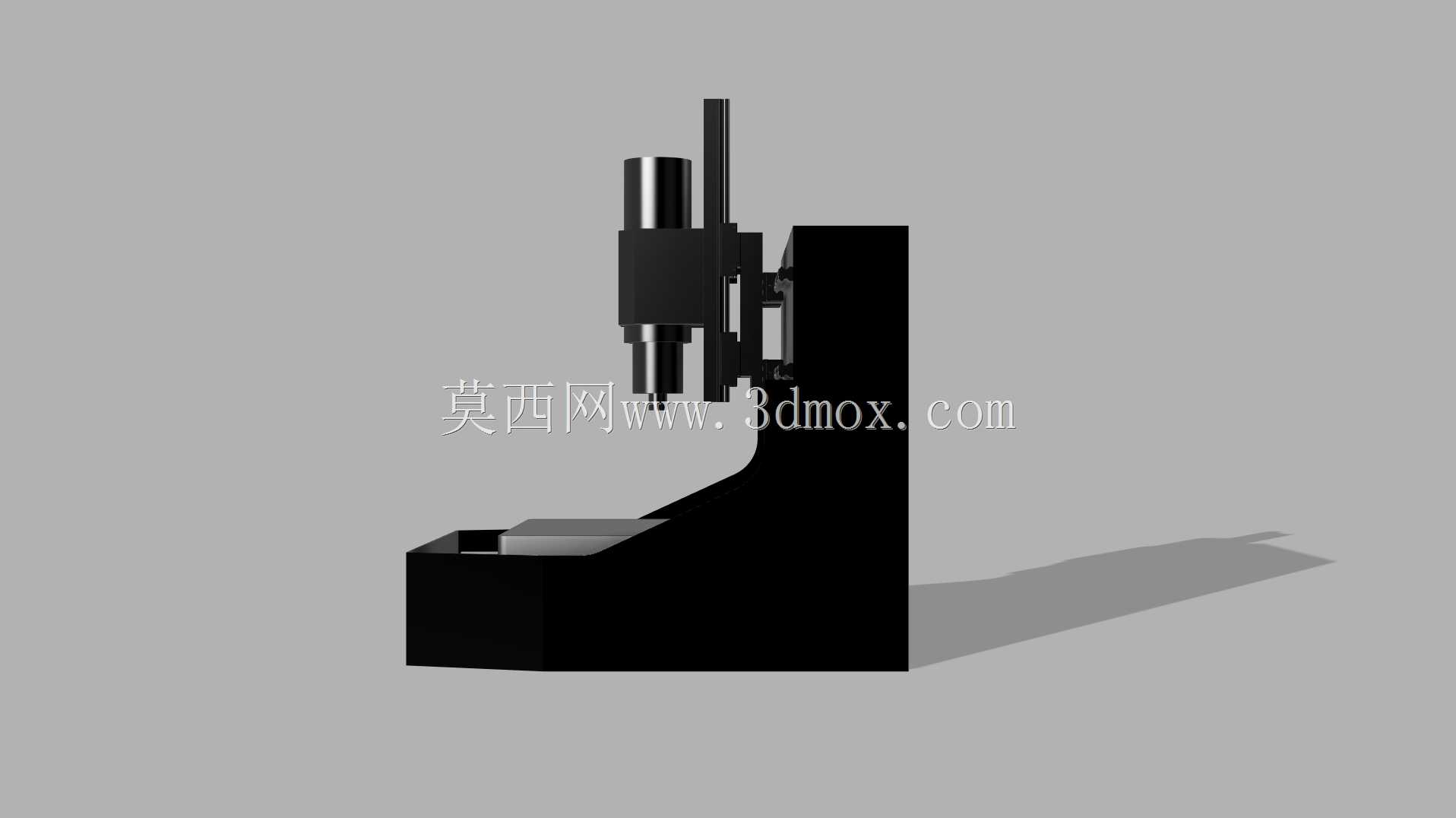

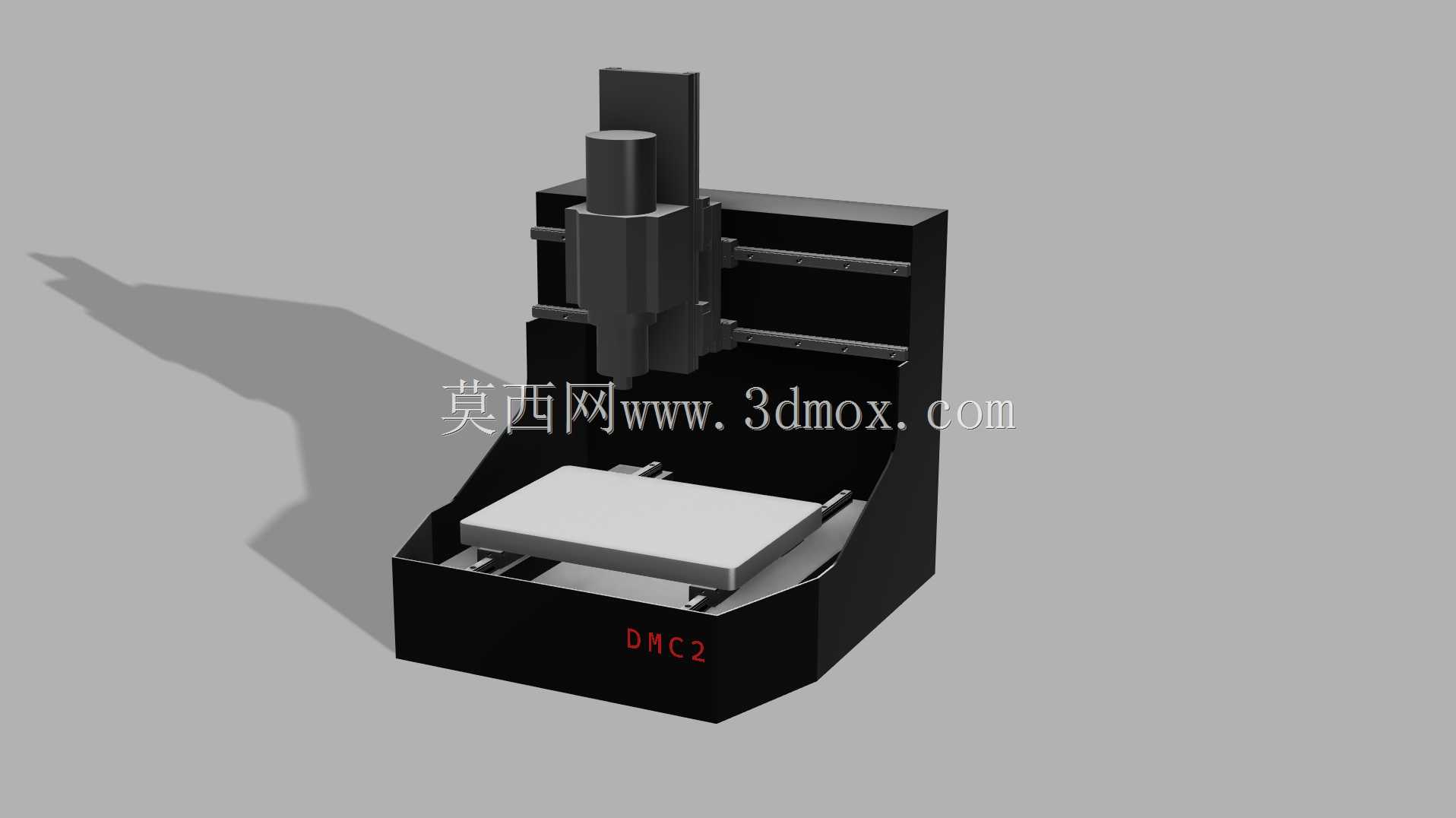

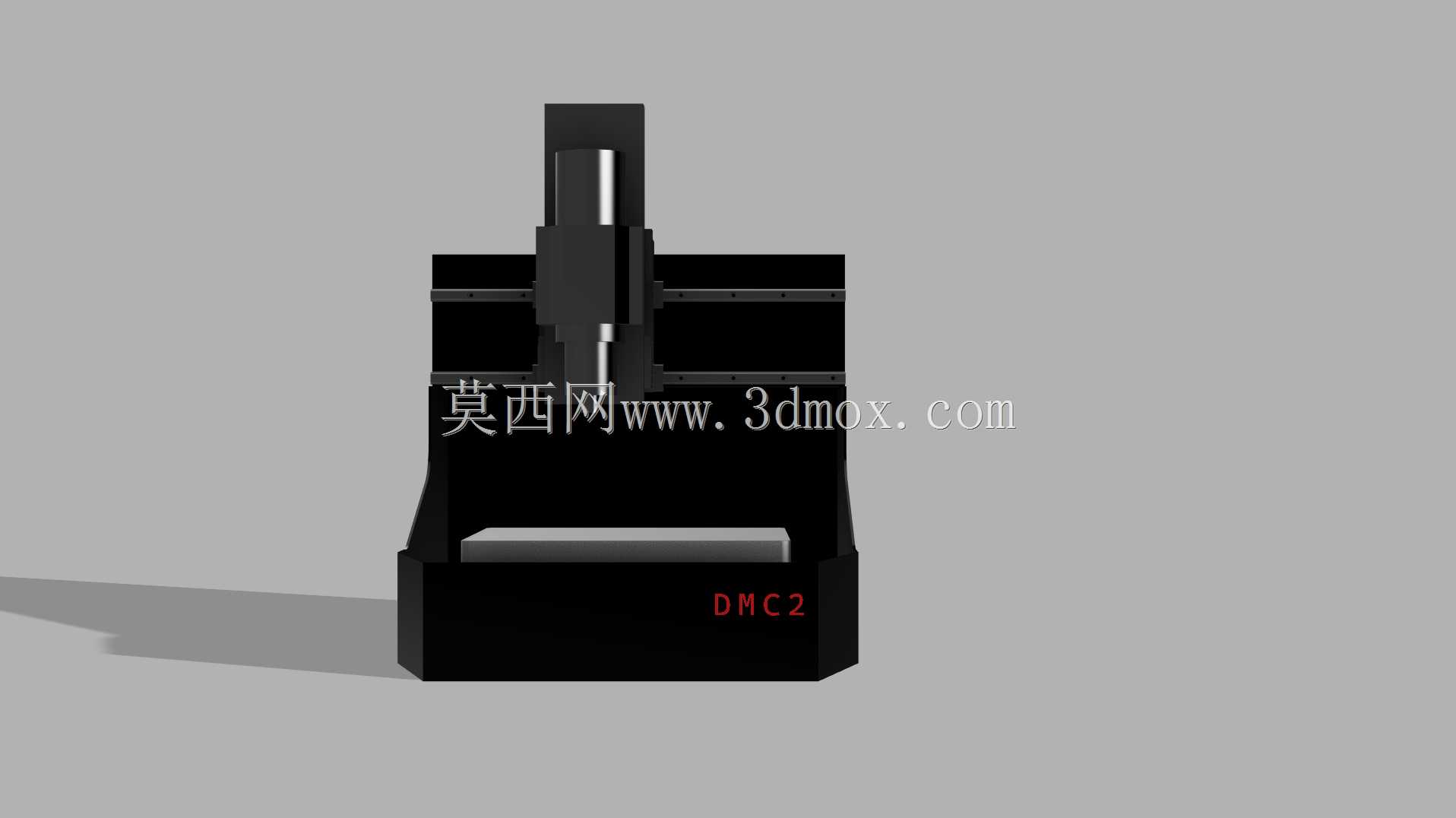

　　从实际设备用途来看，该原型为立式三轴数控铣削加工中心，日常承担中小型金属零件、非金属结构件的平面铣削、轮廓铣削、钻孔、镗孔、攻丝等加工工序，在通用机械加工、模具粗加工、小批量零件生产场景中应用十分广泛。数模还原了机床的典型布局：底部为整体床身底座，前方是可沿X向横向移动的工作台，工作台配套Y向纵向进给滑座，床身后方竖立固定式立柱，主轴箱沿立柱导轨做Z向垂直升降运动，主轴端部可装夹各类铣刀、钻头等加工刀具，床身正面预留的操作空间完全匹配实际操作人员上下工件、更换刀具的作业范围。

　　建模思路上优先保留工程校核必需的几何要素：所有外轮廓尺寸按照同规格通用立式加工中心的实际安装边界等比例简化，省略了内部加强筋、电气柜内元器件、冷却管路、紧固螺钉等不影响外部空间校验的细节，同时完整保留了工作台台面尺寸、各轴的极限运动位置、主轴端面到工作台面的最大最小距离、机床整体长宽高占位、床身底部地脚安装孔的分布边界。在做自动化单元设计时，可以直接基于该模型校验工业机器人的取放料行程是否覆盖工作台上下料位，安全围栏、排屑器、液压站、物料托盘等周边辅机的摆放是否和机床开门、主轴运动发生干涉，也能直接导入工厂仿真软件中模拟工件流转、换刀动作的整体节拍。

　　外形与安装边界方面，该类通用机型整体占地紧凑，工作台位于床身中前部，操作面预留足够的开门与工件吊运空间，立柱后侧为电气与动力部件安装区，侧面预留维护开门的回转空间，地脚安装点位完全对应实际设备的地基固定位置，不需要额外调整即可直接用于车间地基图的初步规划。简化后的模型运动部件层级划分清晰，可直接给X、Y、Z三个进给轴设置运动副，在仿真环境中模拟机床进给动作，验证加工路径、上下料路径的碰撞风险，对于刚接触数控设备布局的设计人员来说，也能通过模型快速理解立式加工中心的轴系分布与结构逻辑。
