复古七段数码显示器件直插封装结构

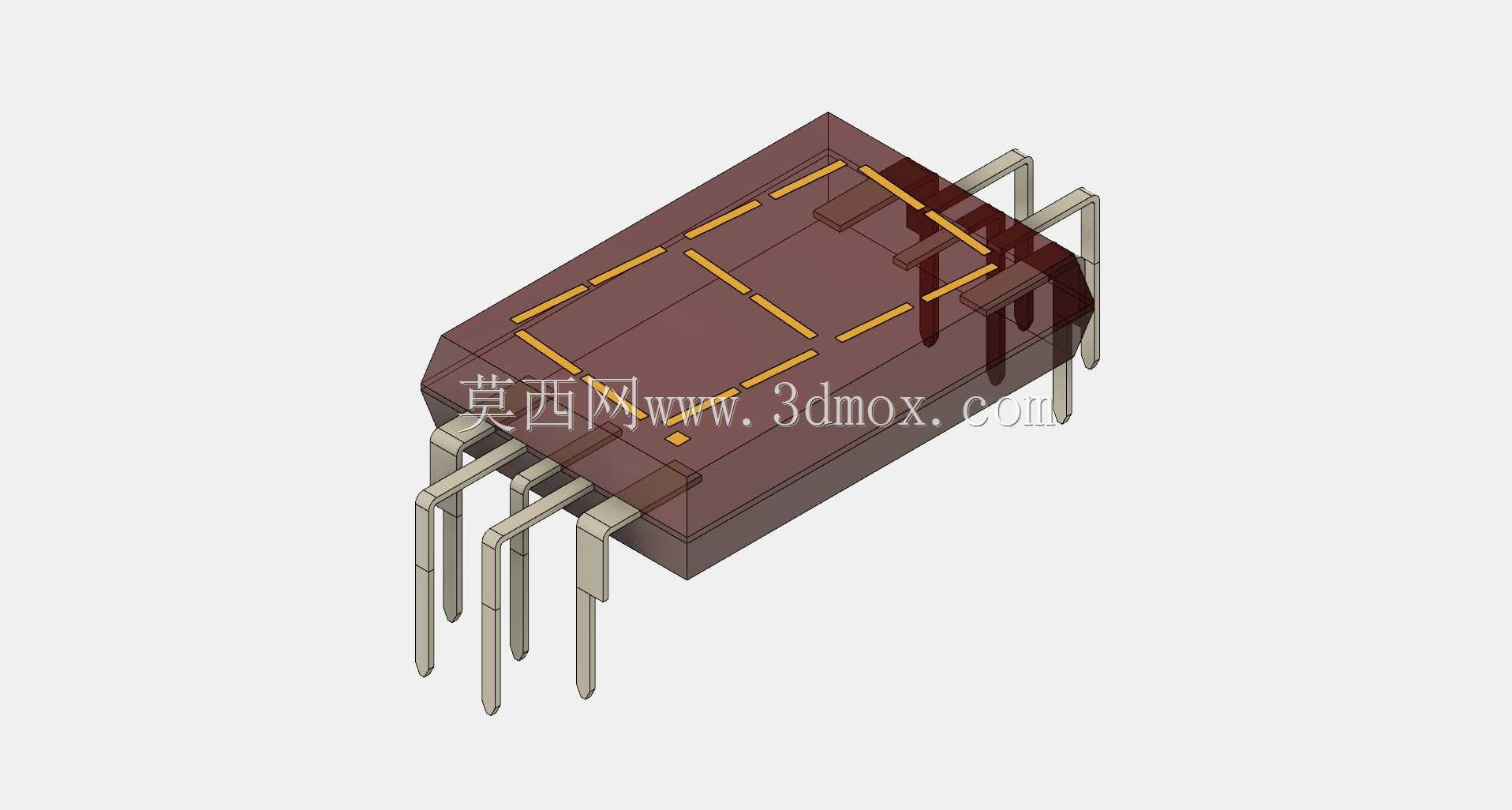

　　这款复古七段显示器件采用双列直插式封装结构，主体为深棕褐色半透明树脂封装壳体，壳体内部预留七段发光段的排布型腔，段体走线以黄色轮廓在封装内清晰呈现，对应标准七段数码管的a-g段发光布局，可完成0-9阿拉伯数字及部分简易字符的段码点亮显示。器件两侧对称引出六根金属直插引脚，引脚采用镀锡铜质材质，呈垂直向下排布，引脚间距符合常规通孔插装器件的排布规范，适配通用PCB板通孔焊接工位，波峰焊、手工焊均可完成引脚固定，引脚根部做加宽过渡处理，降低焊接插拔过程中引脚根部断裂的风险。

　　从实际应用场景来看，这类小型七段显示单元常嵌入老式工业计数装置、小型机床数显面板、 legacy 温控仪表、简易计时设备的人机交互区域，用来直接输出数值读数，不需要额外外接复杂驱动转接结构，配合段码驱动芯片即可完成数字刷新。建模过程中优先还原封装壳体的拔模斜度，壳体边角做小圆弧过渡，匹配真实注塑封装件的成型特征，避免直角结构带来的应力集中问题；内部七段段条的排布位置严格对齐常规七段管的段间距，段条之间预留绝缘间隙，防止相邻段点亮时出现串光干扰。

　　安装边界方面，器件总宽度适配标准双列封装的占位尺寸，引脚伸出长度满足PCB板厚加焊接余量的要求，壳体顶面为平整观测面，安装后可直接在面板开孔处露出显示区域，不需要额外加装遮光罩即可完成读数识别；壳体侧面无突出卡扣结构，既可以采用通孔焊接固定在PCB板面，也可以搭配配套的IC插座进行插拔式安装，方便后期维护更换。建模时同步还原了封装内部的支撑筋结构，筋位沿段条间隙排布，既可以在注塑封装时支撑内部引线框架，也能避免树脂填充过程中段条出现移位，保证每一段发光位置的装配精度。引脚的折弯位置预留了少量容错空间，轻微的引脚形变不会触碰壳体内部的导电结构，适配小批量手工装配的作业场景。
