GY-NEO6MV2卫星定位接收模块结构

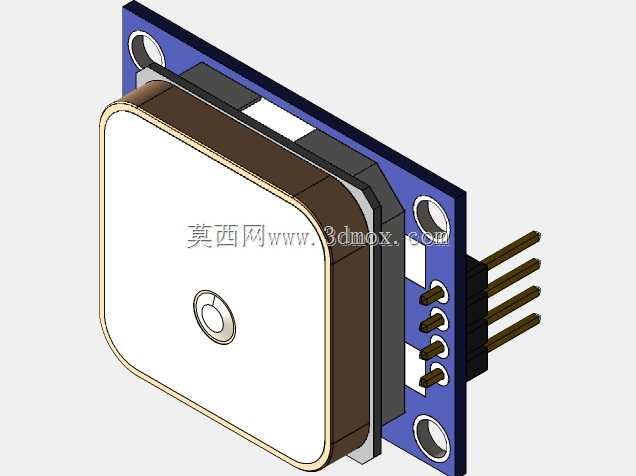

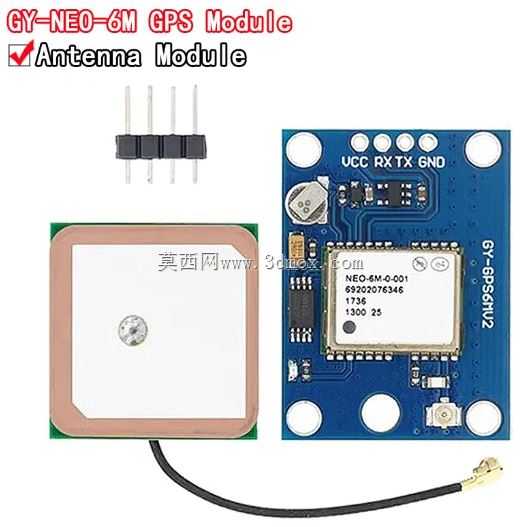

　　这套定位接收模组主要面向户外移动载体的位置采集场景，常见于小型无人飞行器、自主行驶小车、野外测绘终端以及农机辅助导航设备中。模组由蓝色主控电路板、方形陶瓷天线和连接馈线三部分组成，电路板四角预留圆形安装孔，可直接通过铜柱或螺钉固定在设备舱内，孔位间距与常用小型控制板兼容，便于在紧凑空间内排布。板载核心定位芯片周边布置滤波电容、匹配电阻与状态指示元件，边缘引出UCC、RX、TX、GND四个插针，供电与串口通信引脚顺序清晰，接线时无需反复查阅丝印即可完成连接。陶瓷天线采用方形贴片结构，表面覆铜边框围绕辐射区，中心馈点通过同轴线缆与主板射频座相连，线缆长度预留一定弯折余量，安装时可将天线布置在设备外壳上方无金属遮挡的位置，

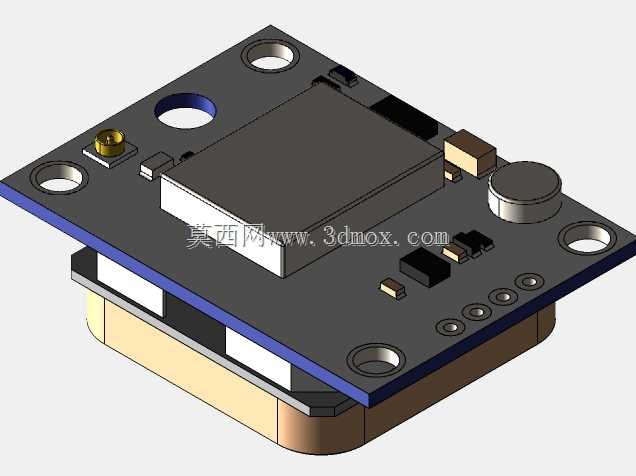

　　主板则固定在舱内干燥区域，避免信号被金属机架屏蔽。设计过程中优先考虑电磁兼容与装配便利性，射频走线尽量短直，天线与主板分离的结构允许整机布局时灵活调整位置，不必将整块板卡在外壳开孔处。电路板边缘的白色丝印明确标注引脚功能与模块型号，生产装配时可减少反接风险；板上预留的测试点与焊盘也便于后期调试信号强度。外形方面，主控板呈矩形，四角安装孔为沉边圆孔，板厚适配常规贴片加工工艺；陶瓷天线厚度较薄，外围带有绿色基材边框，嵌入外壳时只需保证上方无连续金属覆盖。实际选型时，该模组适合对成本敏感、定位更新频率要求适中的嵌入式项目，串口输出可直接接入主控单元，配合导航算法解析经纬度、时间与运动状态。结构建模时需分别还原插针、贴片元件、射频座、

　　同轴线缆和天线层压结构，尤其注意天线与主板之间的相对位置关系，以及线缆最小弯曲半径，避免在整机干涉检查中出现穿模。安装边界上，天线正面应朝向天空，周边远离电机、电调等强干扰源；主板固定孔周围保留螺钉头和铜柱空间，插针外侧留出排线插拔距离。整体结构虽小，但涉及射频连接、板级固定和外设接线三类典型装配关系，对小型智能设备的硬件布局具有较强参考价值。
