0805封装多色贴片发光二极管三维结构

　　做消费类电子板卡布局快十年，0805封装的贴片LED是我每次画板卡BOM里几乎不会缺席的基础元器件，这次做的这个三维结构，完全是按照量产贴片元件的实际公差来还原的，没有做任何艺术化夸张。很多刚入行的结构工程师做PCB布局的时候，总觉得贴片LED是小元件，随便放就行，实际上真到SMT过回流焊、整机组装的时候，出问题的往往就是这些不起眼的小元件。先说说实际应用场景，这种0805的贴片LED，几乎覆盖了所有带状态指示的板卡：工业控制板的电源指示灯、故障告警灯，消费电子的充电状态提示、按键背光，甚至汽车电子里的低压控制板状态指示，只要是需要小尺寸、低功耗发光指示的位置，基本都能看到它的身影。我之前做一款便携检测设备的时候，一开始把0805LED放在了板边靠近外壳导光柱的位置，没考虑元件本体的高度公差，结果导光柱和LED之间留的间隙太小，组装的时候外壳压到LED封装胶体，直接把胶体压裂导致内部键合金丝断裂，整批试产的板子有12%出现指示灯不亮的问题，后来就是靠精准的三维模型核对安装边界，才把间隙调整到0.15mm的合理区间，既保证导光效率，又不会压到元件。

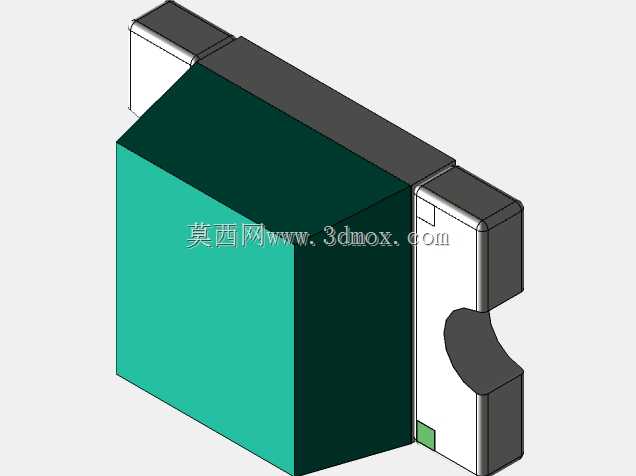

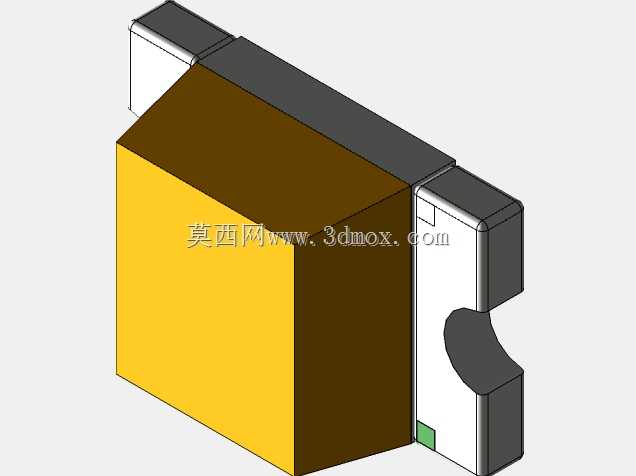

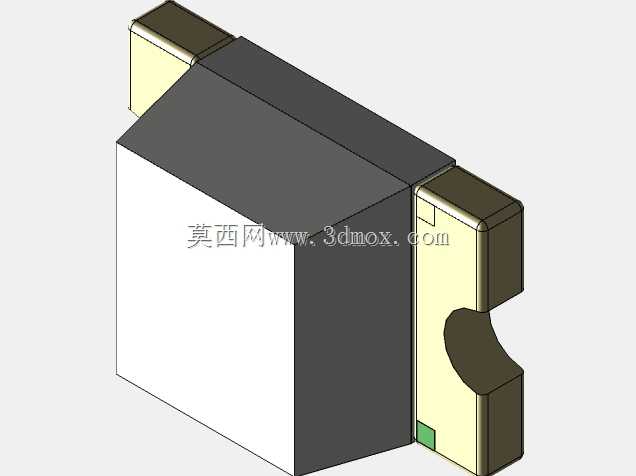

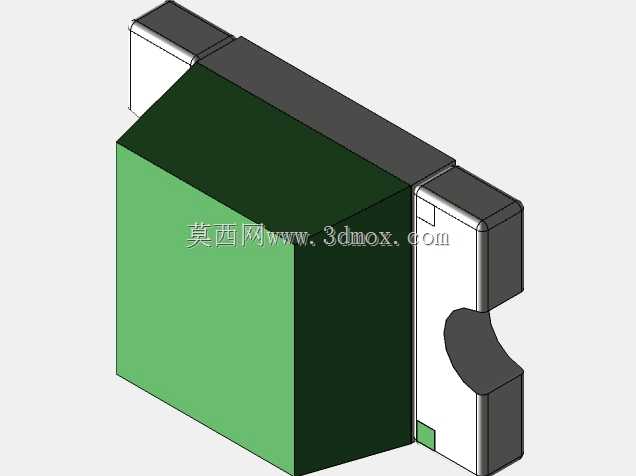

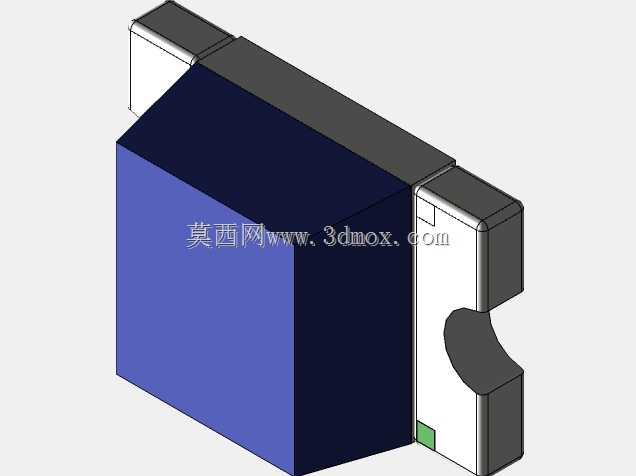

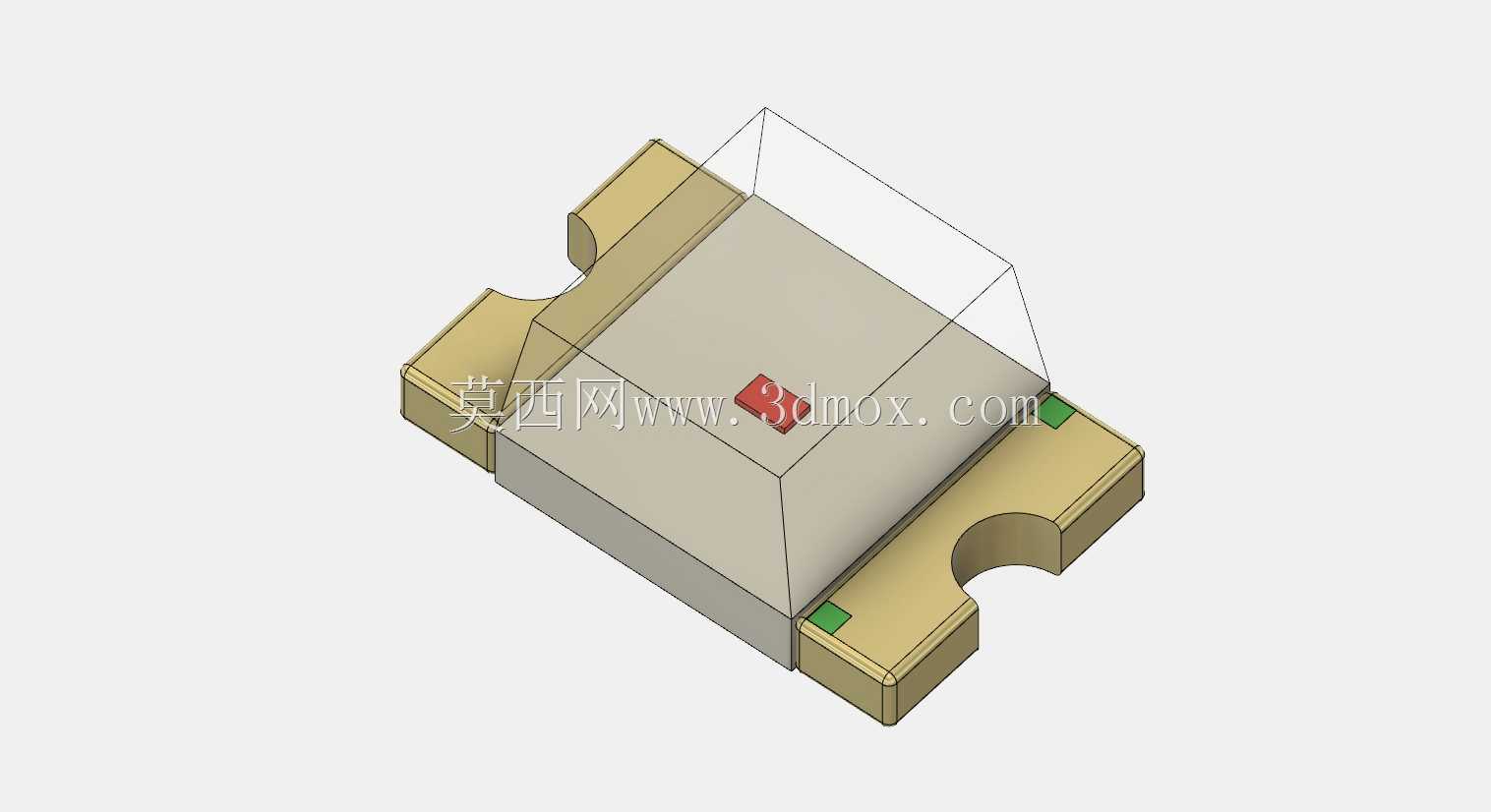

　　从设计思路上来说，这个模型完全还原了实际0805贴片LED的结构组成：底部是高温注塑的PPA白色塑封本体，两侧是镀锡的铜质焊盘电极，焊盘上特意做了和实际元件一致的缺口定位结构，这个缺口不是随便做的，是SMT贴片机吸嘴抓取元件的时候，视觉识别定位用的标记，要是模型里把这个缺口做没了，做贴装仿真的时候就会出现识别偏差，模拟出来的贴装坐标和实际生产会有出入。塑封本体中间的发光区，按照红、绿、黄、橙几种不同发光颜色的芯片位置做了还原，不同颜色的芯片在封装里的焊线位置略有区别，做封装热仿真的时候，这个位置的偏差会影响结温计算的准确性。外面的透明环氧树脂封装胶体，做了和实际一致的微凸弧面，这个弧面的曲率是经过光学设计的，能把芯片发出的光线控制在120度的出光角范围内，要是做成平面，出光角度会变小，导光效率会下降30%以上。

　　再说到外形尺寸和安装边界，标准0805封装的公制尺寸是2.0mm长、1.25mm宽，本体高度常规是1.1mm，这个模型严格按照JEDEC封装标准来做，焊盘的伸出长度、电极的厚度都和实际量产元件一致，焊盘的可焊区域做了0.05mm的公差预留，和PCB封装库做配合的时候，不会出现干涉。安装的时候需要注意，这种贴片LED的回流焊峰值温度不能超过260摄氏度，而且不能有外力直接作用在透明胶体上，所以在做结构限位的时候，限位结构只能接触塑封本体的侧面，不能压到顶部的透明胶体。另外不同发光颜色的正向压降不一样，红、黄颜色的压降在1.8-2.2V，绿、橙颜色的压降在2.8-3.2V，做电路设计的时候要匹配对应的限流电阻，不过这个是电路层面的内容，做三维结构的时候主要关注的是元件和周边结构件的间隙，比如和旁边0805阻容元件的间距要留够0.3mm以上，避免SMT焊接的时候出现连锡，和外壳导光柱的同轴度偏差要控制在0.2mm以内，不然会出现漏光、亮度不均的问题。

　　之前还有一次做户外工控设备，把0805LED放在了靠近设备外壳散热孔的位置，没考虑到长期使用过程中灰尘会通过散热孔落在LED表面，时间长了指示灯亮度下降到原来的40%，后来调整了LED的位置，让导光柱完全贴合外壳内表面，不留缝隙，才解决了积灰的问题，这些实际踩过的坑，在做三维模型的时候都可以通过结构干涉检查提前规避，不用等到试产的时候才发现问题。这个模型的电极部分做了和实际一致的镀层厚度模拟，在做整机EMC仿真的时候，电极的金属尺寸准确，才能模拟出正确的电磁辐射特性，毕竟LED的电极也是板卡上的小型辐射天线，要是尺寸做的不对，EMC仿真的结果就没有参考价值。很多工程师做三维模型的时候喜欢把小元件简化成一个方块，实际上这些细节结构的还原，在做虚拟装配、生产工艺仿真的时候，能帮你提前发现很多实际生产中会遇到的问题，减少试产的返工率。
