红色0.3英寸七段数码显示管

项目分类:显示屏 发布时间:2024-11-26 ID:811162
  • 红色0.3英寸七段数码显示管
  • 红色0.3英寸七段数码显示管
  • 红色0.3英寸七段数码显示管
  • 红色0.3英寸七段数码显示管

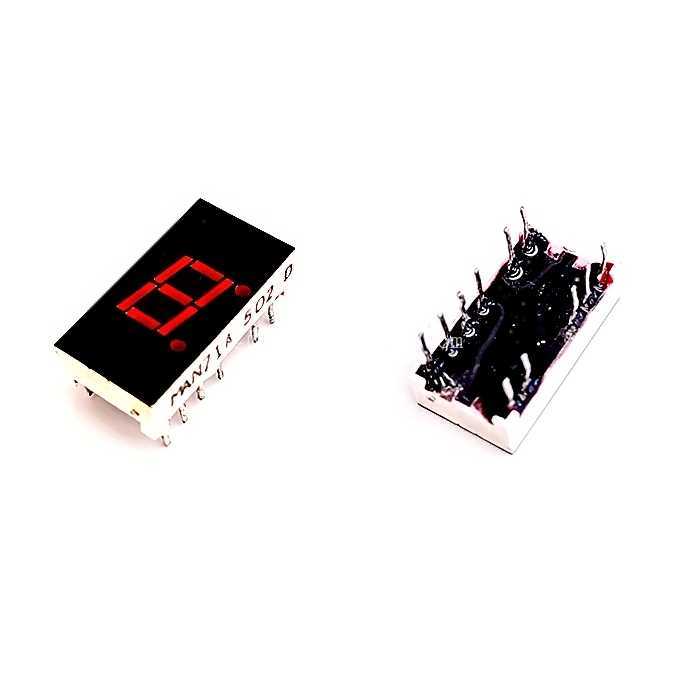

  这款单字符七段数码显示器件,在工业控制盘柜、小型数显仪表、教学实验板以及嵌入式计数终端里属于十分常见的人机交互部件。整机采用直插双列引脚布局,黑色显示面罩覆盖于浅灰白色塑封本体上方,红色GaAsP发光段在未点亮状态下呈现暗红底色,通电后各段以高对比度红光输出数字与部分字母信息,适合在车间照明环境、设备操作面板以及近距离读数场景中使用。

  从实际选型角度看,0.3英寸字符高度兼顾了面板占用面积与可视距离,单管仅承担一位数字显示,多只并排拼装即可组成多位计数、温度、电压或工位编号显示区。器件本体侧面印有型号标识,便于装配工位核对物料,也方便后期维修时快速辨认规格。双列直插引脚沿本体两侧向下伸出,引脚间距遵循常规数码管封装习惯,既能直接插入PCB焊接,也可搭配IC座进行可拆卸安装,在样机调试、教学实验装置中更换十分方便。

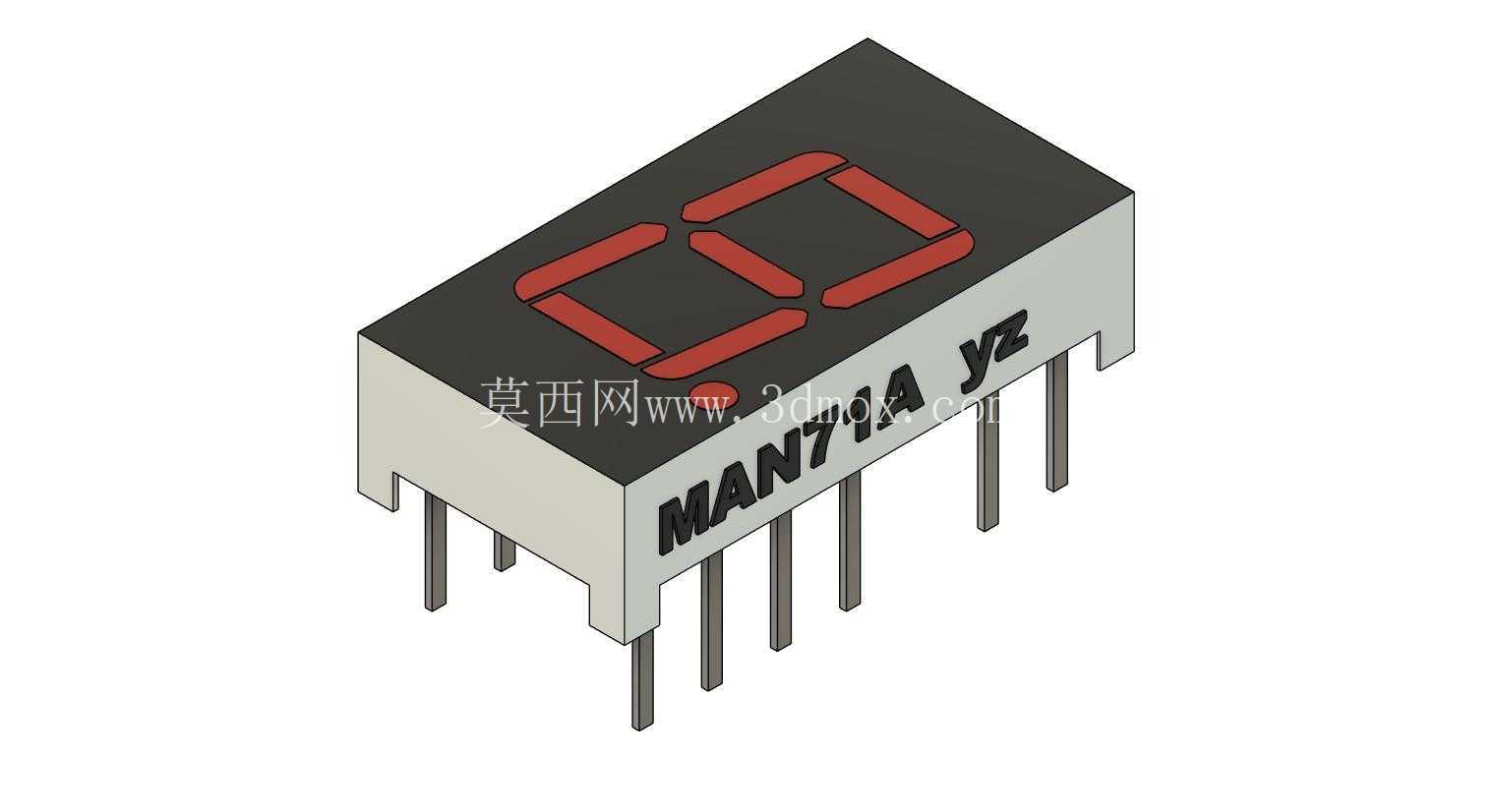

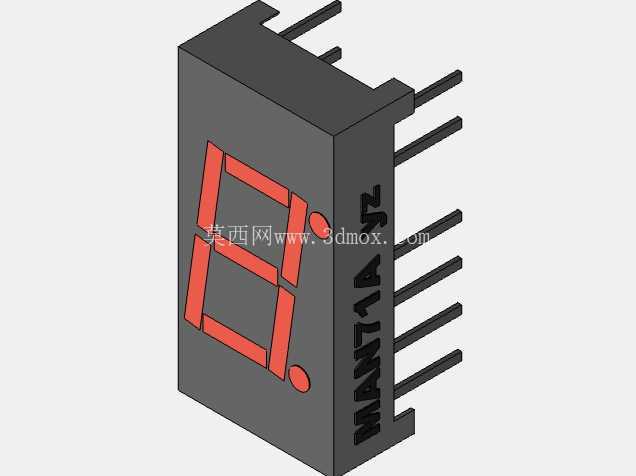

  结构建模时,显示面罩并非简单平面贴图,而是按照七段笔画的实际分布拆分为独立长条段,含小数点段在内的各发光区域保持统一段宽与端部圆角过渡,段与段之间保留黑色遮光隔区,避免相邻笔画在视觉上粘连。塑封外壳侧壁带有轻微拔模斜度,底部引脚伸出位置设置凸台与让位缺口,还原器件插装后壳体与板面之间的间隙关系。引脚采用细长金属杆形态,按两列对称排布,建模中保留了引脚的合理长度与直径,便于在PCB布局阶段检查焊盘对位、壳体高度以及与周边电容、芯片之间的干涉情况。

  安装边界方面,数码管本体高度较低,字符面朝上嵌入面板开孔时,需在面罩周围预留遮光边框,防止环境侧光降低红色段对比度;若采用波峰焊,引脚伸出长度要兼顾板面下方走线空间与焊接工艺要求。面板设计时还应关注器件顶端到观察窗的距离,过厚的遮光面板会压缩可视角度,过薄则难以遮盖壳体边缘。对于多管并列显示,相邻器件之间应保留微小间隙,吸收塑封件公差并保证小数点对齐。

  功能上,七段笔画通过不同段组合输出0至9数字,也可显示少量十六进制字符;小数点可用于小数位指示或状态提示。红光GaAsP材料在低电流驱动下即可获得清晰亮度,配合限流电阻和段驱动电路,能够稳定应用于直流低压控制回路。三维模型完整呈现了壳体、面罩、发光段、标识字符与直插引脚的相对关系,可用于面板开孔校核、PCB空间排布、装配干涉检查以及产品展示动画制作,帮助结构与电子设计人员在投产前直观确认显示区域的整体布局。
