小型移动式自落式混凝土搅拌设备

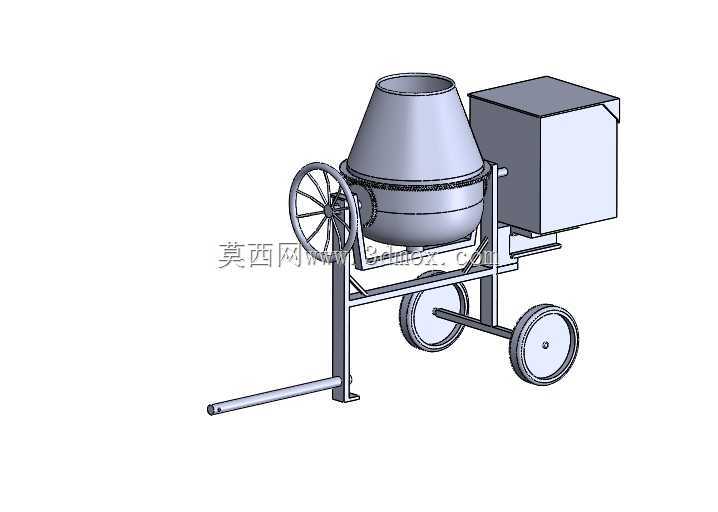

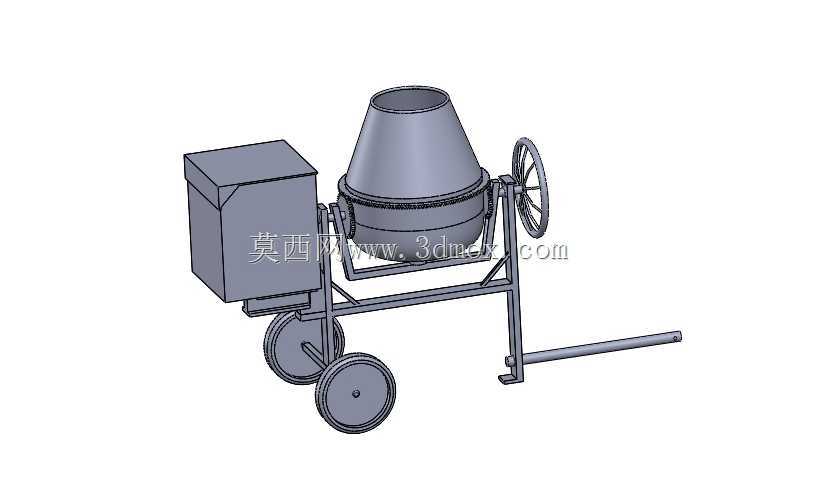

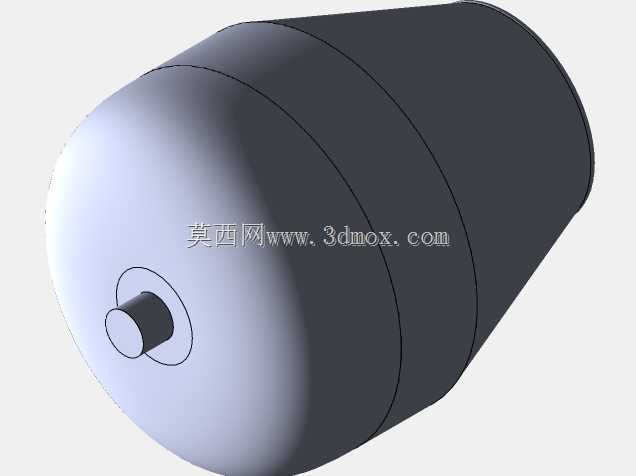

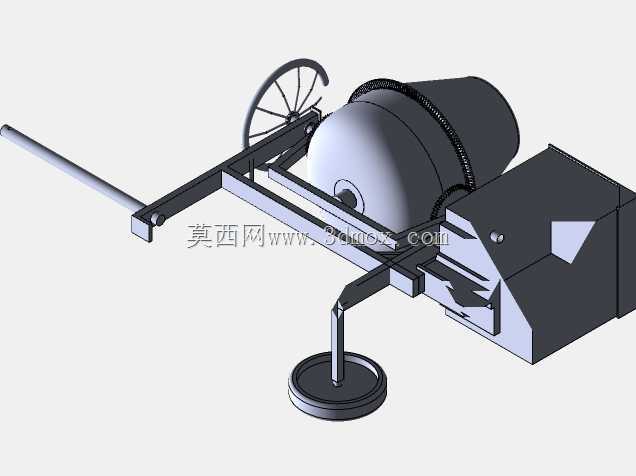

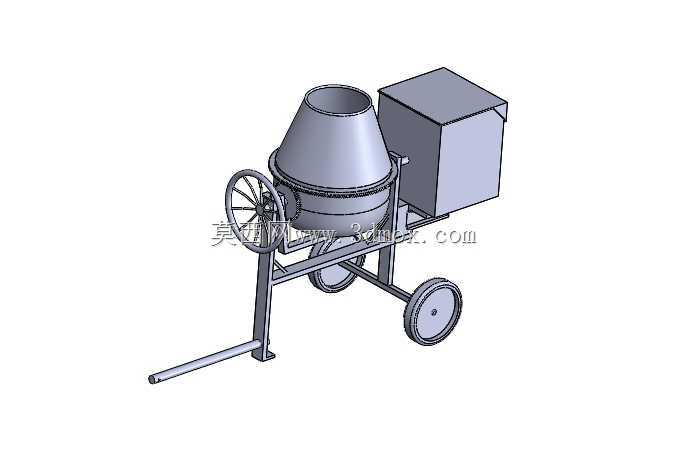

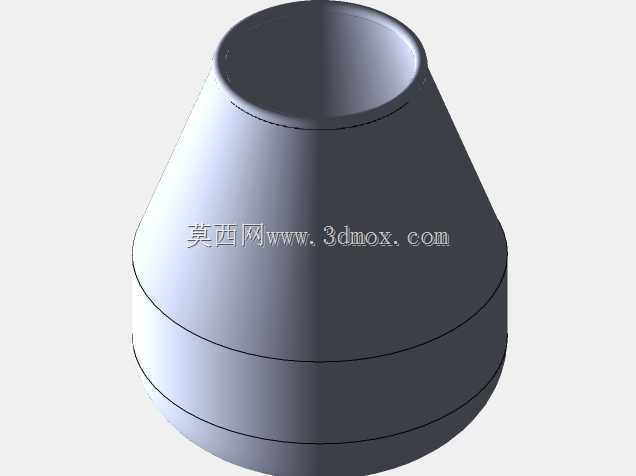

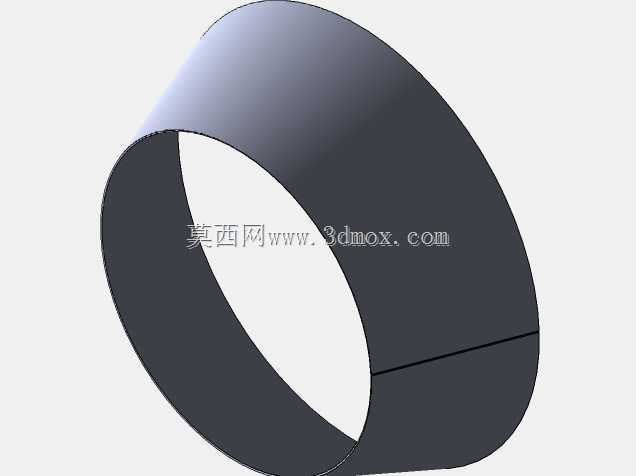

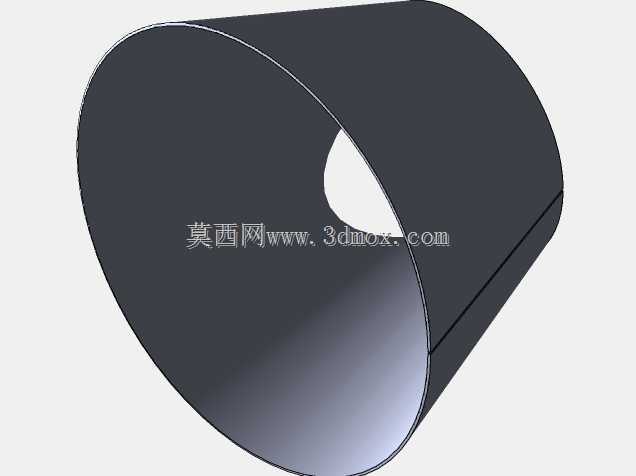

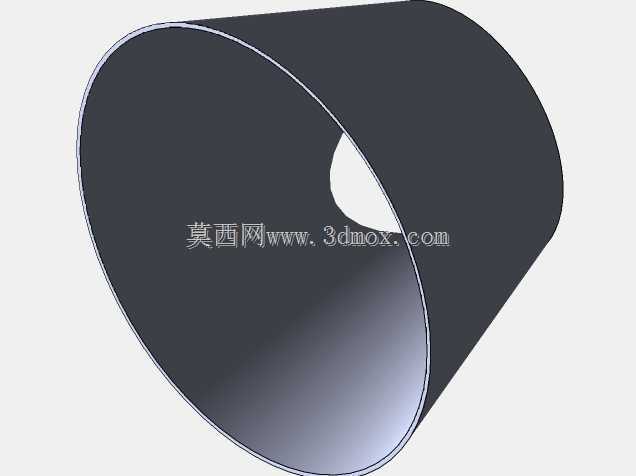

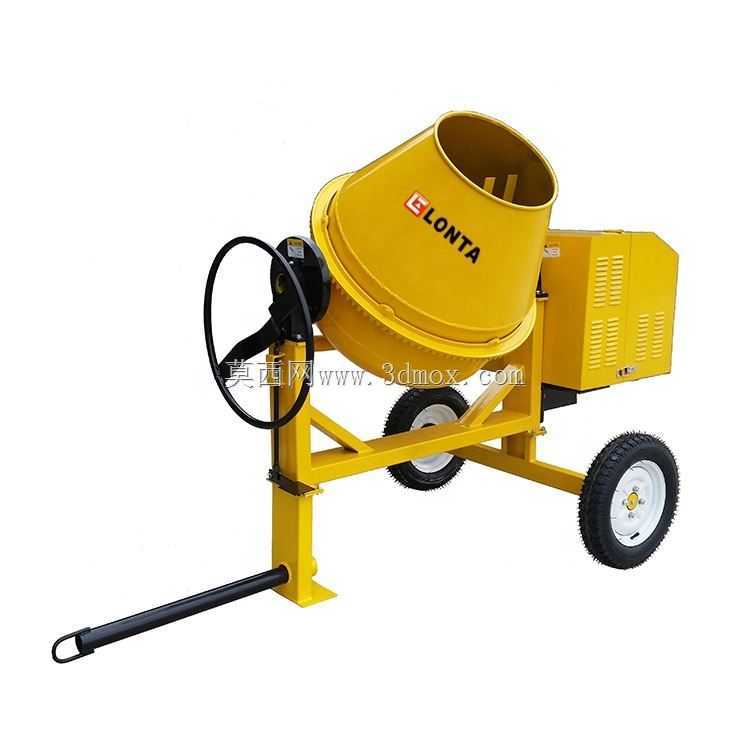

　　这款小型移动式搅拌设备主要面向小规模施工场景设计，常见于农村自建房施工、庭院硬化作业、市政道路局部修补、小型水利设施修筑等场景，可独立完成塑性混凝土、半干硬性混凝土、建筑砂浆的拌合作业，无需依赖大型商混站的配送支持，尤其适合商混车辆无法直达的狭窄施工区域、零散工程量的拌合作业需求。设备采用轮式拖挂结构设计，整机通过牵引杆可与小型农用车辆、工程三轮车连接实现转场移动，支腿结构可在作业时放下提供稳定支撑，避免搅拌过程中整机晃动偏移，轮组采用充气橡胶轮胎，可适应工地非硬化路面的颠簸通行，降低转场过程中的结构震动损伤。搅拌桶采用锥形自落式结构设计，桶内壁设置有导向拌叶，工作时桶体绕水平斜置轴线转动，通过物料提升、

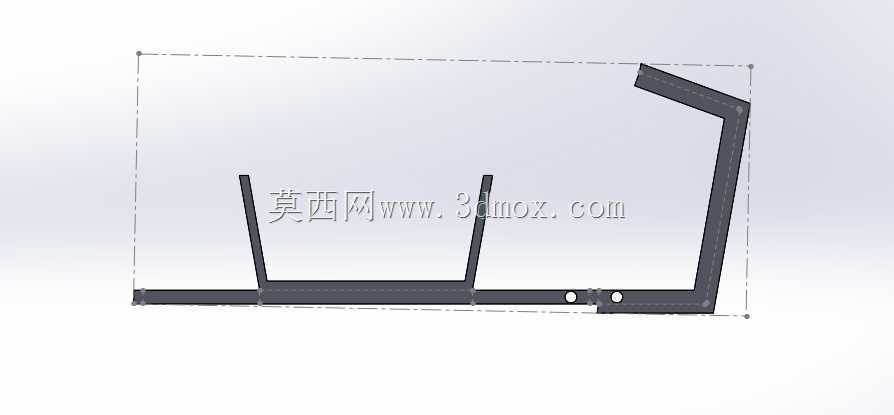

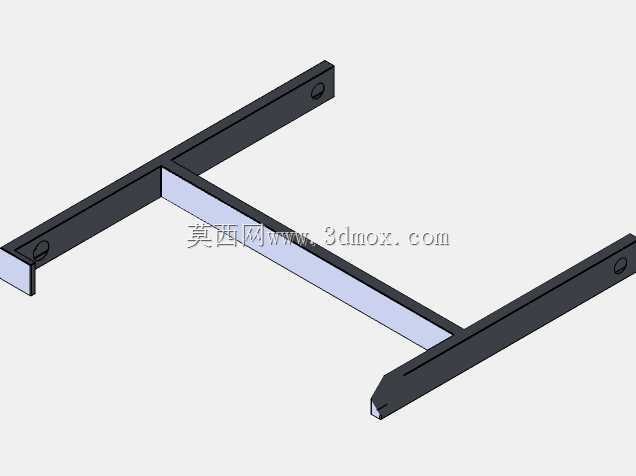

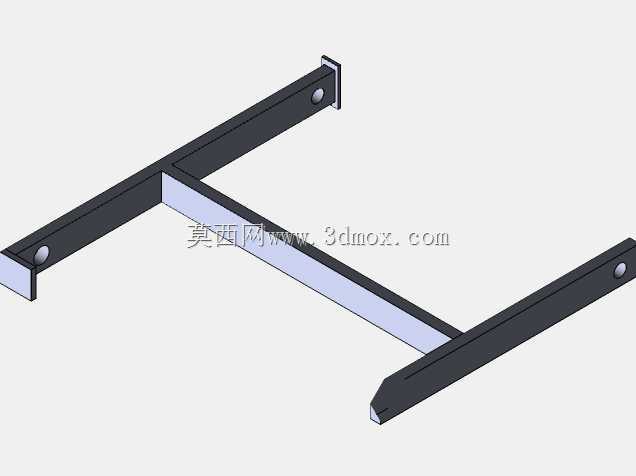

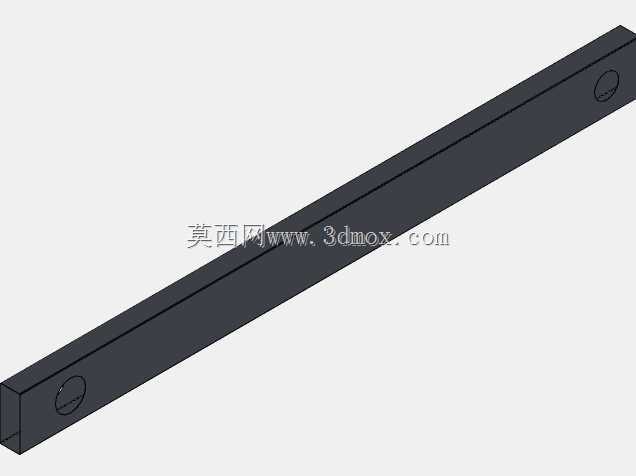

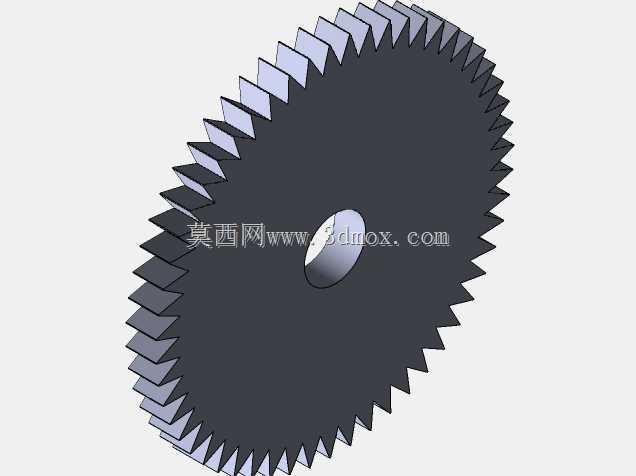

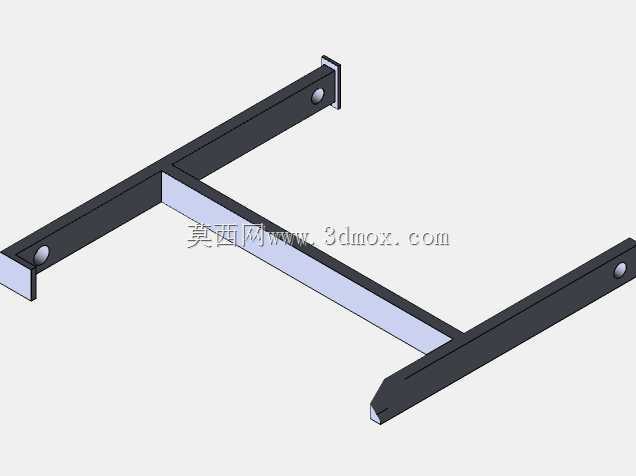

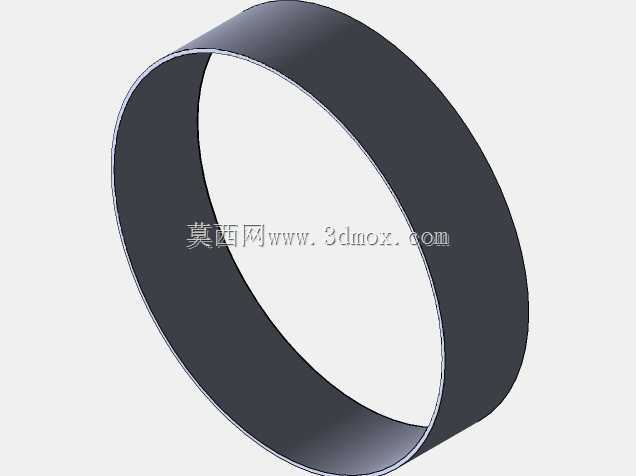

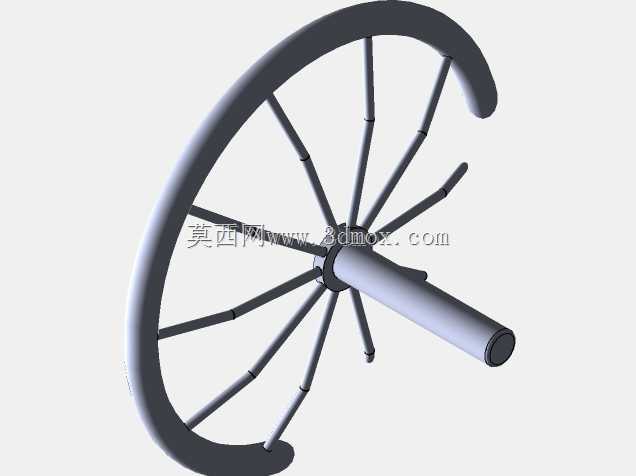

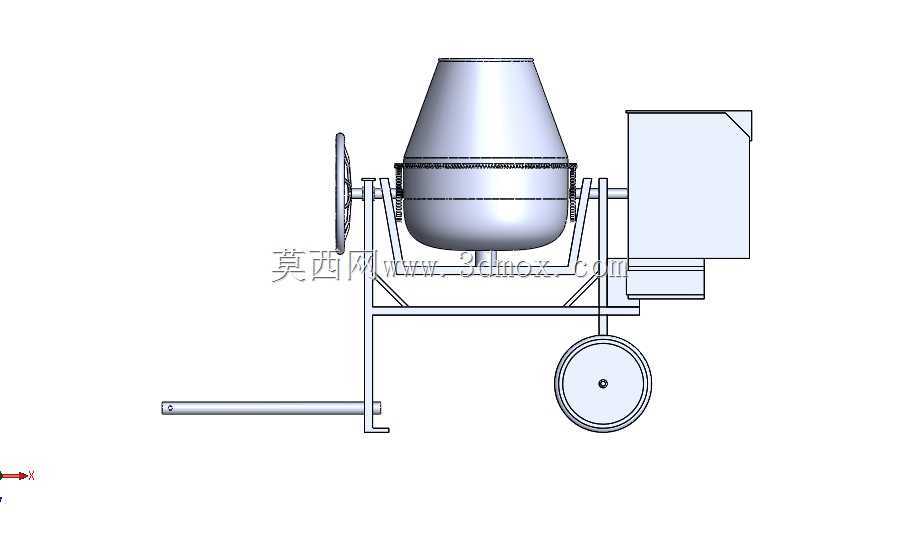

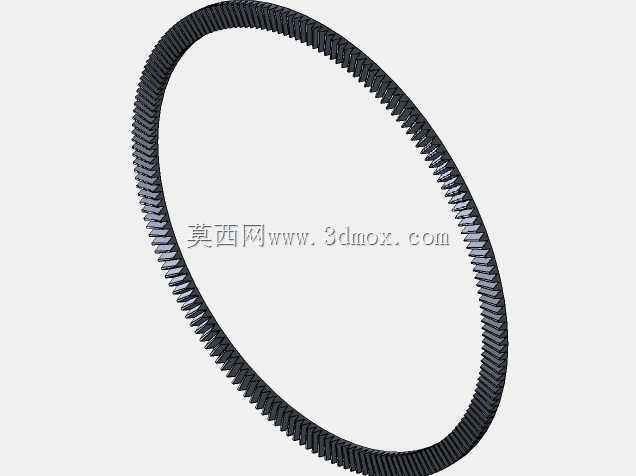

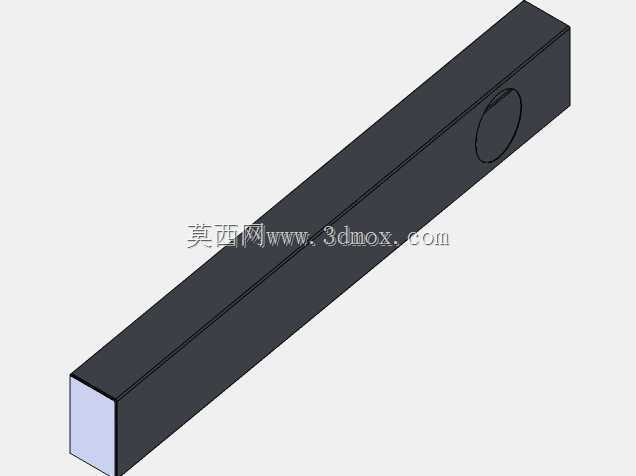

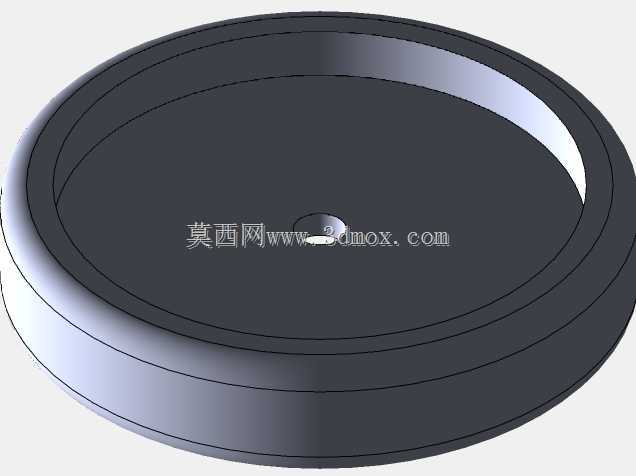

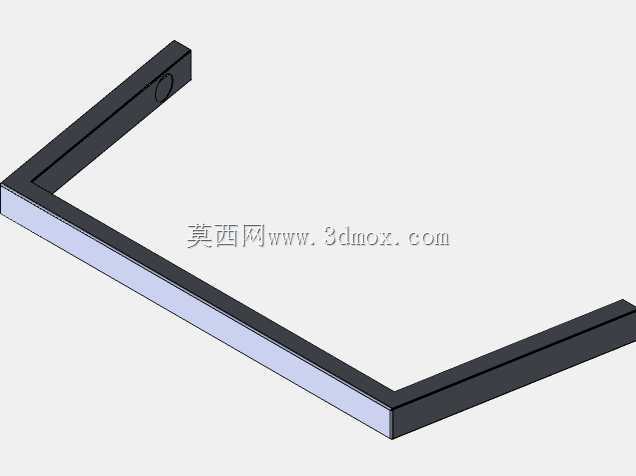

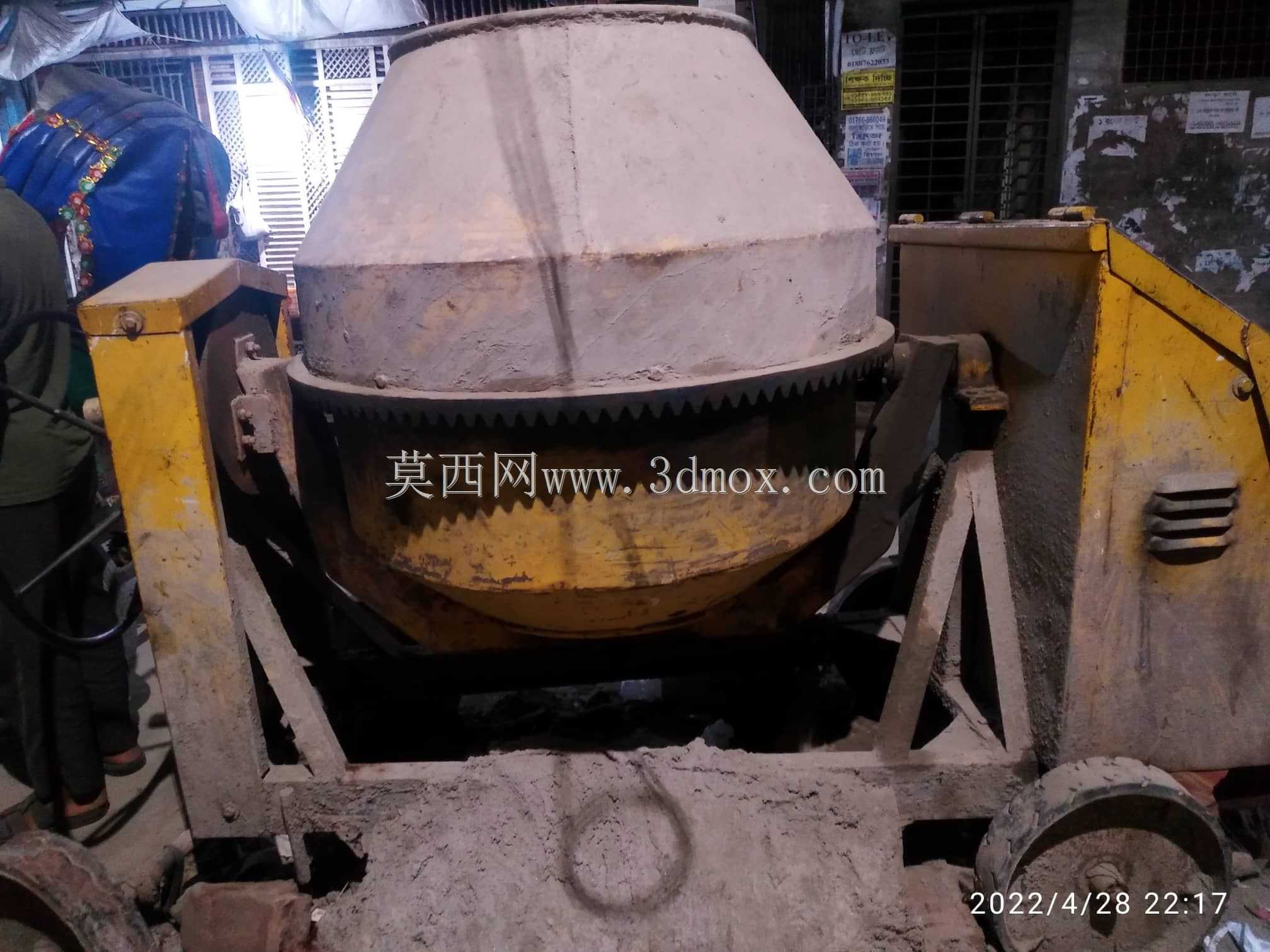

　　自由坠落的循环过程实现均匀拌合，相比强制式搅拌结构，该结构对骨料的磨损更小，适合拌合物料粒径不超过40mm的常规混凝土配比，桶体出料通过侧边手轮控制翻转角度，可实现不同高度的出料对接，适配手推车、小型料斗等不同接料容器的高度需求。动力单元布置在桶体侧后方的机架上，传动结构采用皮带减速与齿轮传动结合的方式，将动力传递至桶体支撑滚轮，带动桶体平稳转动，机架采用型钢焊接成型，整体结构做了加强处理，可承受满载搅拌时的动载荷，所有转动部位均设置有防护结构，避免作业过程中杂物卷入造成安全隐患。从设计边界来看，整机宽度控制在1.2米以内，长度含牵引杆不超过2.5米，作业时支腿展开后的占地范围约2平方米，可在狭小的施工场地内灵活布置，

　　进料口高度适配人工上料的操作高度，无需额外配置上料架即可完成水泥、砂石、水的投料作业，日常维护仅需定期检查传动皮带张紧度、滚轮磨损情况以及润滑点注油即可，结构简单可靠，对操作人员的技能要求较低，适合基层施工队伍使用。
