一立方容量圆形混凝土浇筑料斗

　　这套圆形锥底料斗主要服务于房建主体施工、桥梁墩柱浇筑、预制构件厂及狭小场地混凝土转运场景，配合塔式起重机完成垂直与水平吊运，把搅拌站输出的新拌混凝土从地面接驳点输送到楼板浇筑面、柱模点位或高空作业面，替代传统人工手推车长距离转运的低效模式，在塔吊覆盖半径内可实现定点卸料，尤其适合塔吊作业半径内无法直接布置泵管、或者小方量零散浇筑的工况。

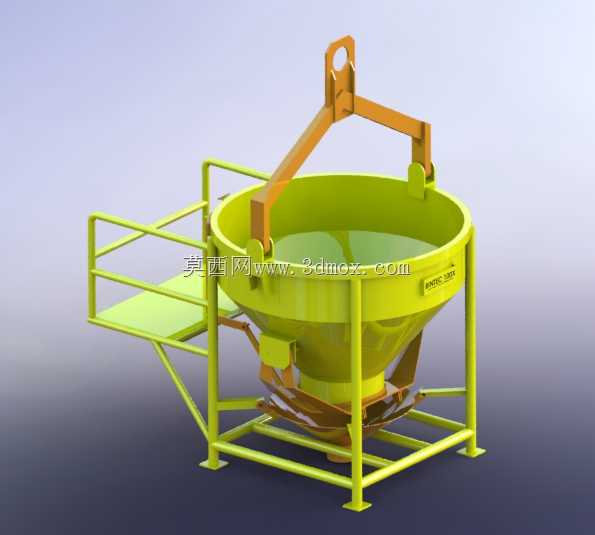

　　料斗额定盛装容积为1立方米，斗体采用上大下小的圆锥收口结构，上口为圆形敞口接料，锥段平滑过渡到底部中心卸料口，这种几何形态能避免混凝土骨料在斗壁挂料、起拱，坍落度在120至200毫米区间的塑性混凝土均可依靠自重顺畅下滑，不会出现大粒径石子卡滞在锥段的问题。斗体外侧由方形钢管焊接成整体承载框架，四根支腿落在框架四角，落地时可直接平稳放置在硬化地面或者施工楼层模板平台上，支腿底部带方形垫板，分散接地压强，避免压坏楼面钢筋或者临时场地铺装层。

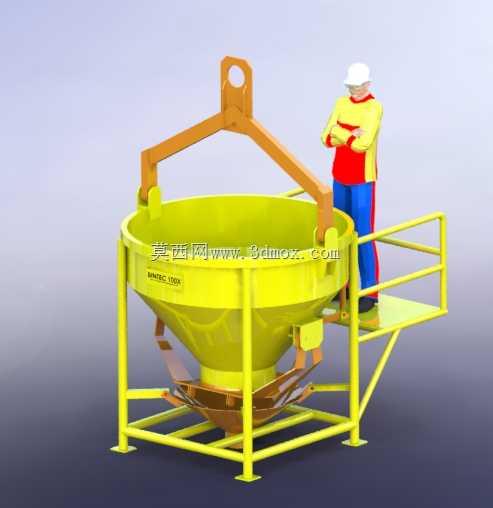

　　顶部吊装结构采用双斜向吊臂汇集中部吊孔的设计，吊点位于整斗满载重心的正上方，起吊后斗体自然保持水平，不会出现倾斜撒料；吊臂与斗身上沿的铰接支座通过销轴连接，受力传递路径直接，动载起吊、制动变幅时的冲击载荷可通过铰接点小幅缓冲，避免焊缝长期受交变应力开裂。斗体侧面延伸出带安全护栏的操作站位平台，平台铺防滑花纹板，外围设置双道防护栏杆，作业人员可站在平台上配合塔吊挂钩、观察斗内余料，或者在就位后操作底部卸料机构，临边防护高度符合施工现场高处作业的防护要求。

　　底部卸料口配置扇形开合闸门，闸门通过侧部连杆手柄控制，操作侧朝向人员站位平台，作业人员扳动手柄即可快速开启卸料口，混凝土靠自重向下流出，可通过闸门开合角度控制卸料流量，浇筑柱、墙等窄小模板腔体时可小开度慢放，浇筑大面楼板时可全开快速卸料；卸料口下段可配套串筒或者橡胶软管，降低高落差下料时的混凝土离析风险。

　　建模过程中先以斗体容积分割为基准，先确定上口直径、锥段高度与底部出料口直径的匹配关系，保证锥壁倾角大于混凝土与钢材的自然安息角，再反向排布外围框架的方管截面尺寸，校核满载工况下框架的挠度与吊臂的拉伸强度；操作平台的宽度预留单人站立与操作手柄的活动空间，护栏与斗体、框架的连接位置避开混凝土卸料的飞溅路径，减少后期清理积料的工作量。整体外轮廓的方形框架边界统一规整，多个料斗在场区临时堆放时可对位放置，吊运过程中框架外沿也可作为碰撞防护结构，避免斗体直接剐蹭脚手架或者模板边角。
