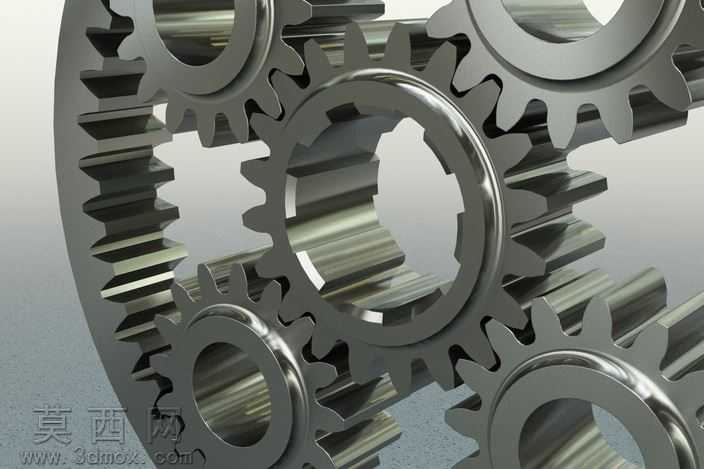

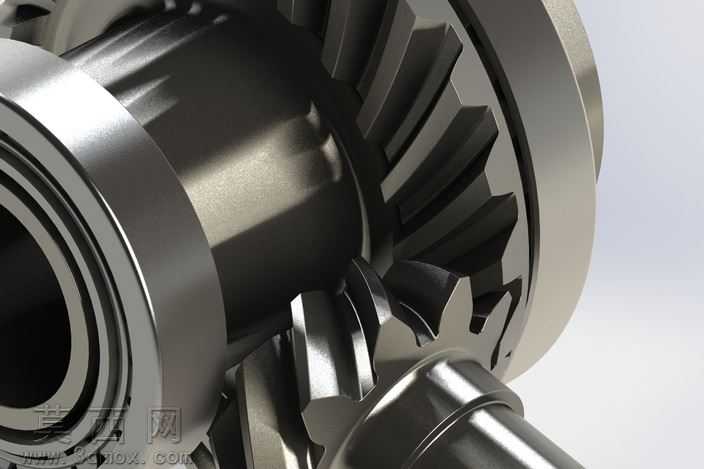

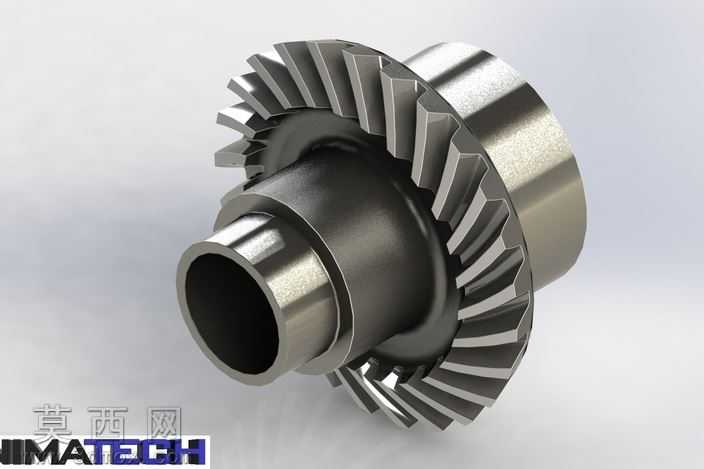

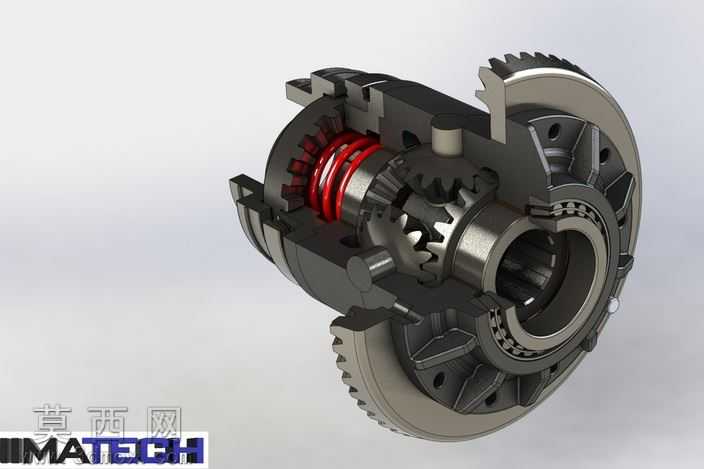

本作品为差速器配套锥齿轮组三维建模设计,建模阶段以差速器实际传动工况为核心依据,首先梳理锥齿轮啮合的核心参数匹配逻辑,确定主动锥齿轮与从动盆齿的模数、压力角、螺旋角、齿数比等核心传动参数,保证动力传递过程中扭矩分配合理、啮合间隙符合机械设计标准。建模过程中先绘制单个锥齿轮的渐开线齿廓基准,通过螺旋扫掠生成齿形实体,对齿根过渡区域做圆角优化处理,避免应力集中导致的轮齿断裂风险,同时严格保证齿面的曲面连续性,为后续啮合仿真提供精准的几何基础。完成单个齿轮建模后,按照差速器的装配关系完成组件装配,精准约束各齿轮的相对位置,保证轮齿啮合的接触斑点处于齿面中部区域,符合实际装配的精度要求。材质与渲染阶段,针对齿轮的金属材质特性,为轮体赋予高强度合金钢材质,调整金属材质的粗糙度、反射率参数,还原经过精加工的金属齿面的金属光泽与细微加工纹理,对轴承配合轴颈区域做高光处理,体现该区域高精度磨削的加工特征,渲染时采用工业产品常用的柔光打光方案,多角度展现齿轮组的结构细节与金属质感,清晰呈现轮齿的啮合状态与整体装配关系。结构设计上充分考虑差速器的工作特性,齿轮与传动轴的配合采用花键连接结构,保证扭矩传递的可靠性,齿轮背部设置定位止口,方便与差速器壳体完成精准装配,整体结构完全参照实际差速器齿轮的工程设计规范,可用于机械原理教学演示、差速器结构仿真分析、传动方案验证等场景,建模过程中对齿形参数做了标准化校验,确保模型的几何精度符合机械设计的公差要求,能够直接导入仿真软件完成啮合传动的动力学分析,也可作为机械设计课程中齿轮传动章节的具象教学案例,帮助学习者理解锥齿轮传动的空间啮合原理与差速器的动力分配逻辑。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 119.98 KB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2014,其它,
- 软件分类 通用机械零部件
