大型碎纸机粉碎转子三维结构设计

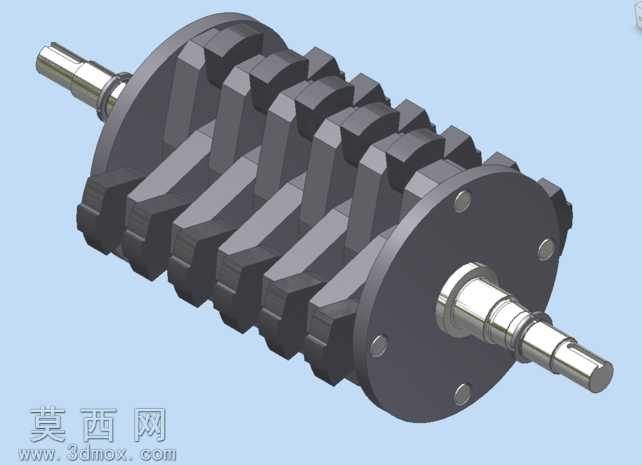

本作品为大型碎纸机核心粉碎转子的三维建模设计，整体采用参数化建模思路完成全结构构建，建模过程中优先保证各功能部件的装配精度与结构合理性，完整还原了碎纸机转子的实际工作形态。模型主体为多组错落排布的多边形切削刀盘，刀盘沿中心转轴轴向等距错位安装，相邻刀盘的切削刃形成交错咬合结构，可在转子转动时对送入的纸张形成多点剪切、撕扯的复合粉碎效果，避免长条形纸屑残留，满足大型碎纸机高负荷连续碎纸的功能需求。两端的支撑轴段做了阶梯轴结构设计，分别对应轴承安装位、传动连接位与轴向定位结构，轴肩位置预留了标准紧固件的安装空间，端盖通过圆周均布的沉头螺钉与刀盘组两端的固定法兰连接，可将整组切削刀盘牢牢锁紧在转轴上，防止高速转动时刀盘出现轴向窜动或周向打滑。渲染阶段采用金属材质表现整体结构，切削刀盘与固定法兰赋予深灰色哑光合金钢材质，模拟热处理后刀具的耐磨金属质感，转轴部分赋予亮银色抛光金属材质，区分不同部件的加工工艺差异，背景采用浅天蓝色纯色衬托，突出转子整体的结构轮廓与装配关系。设计过程中充分考虑了转子的动平衡性能，所有刀盘采用对称错位排布，圆周方向的质量分布均匀，可降低高速运转时的振动与噪音；刀盘的切削刃做了钝角强化处理，在保证剪切锋利度的同时提升刃口耐用度，适配大型设备长时间粉碎作业的磨损需求。各部件的建模均保留了可编辑的参数特征，可根据不同碎纸机的幅面要求、粉碎粒度要求调整刀盘数量、刀盘角度与转轴长度，具备较强的结构通用性，可直接用于碎纸机产品的结构验证、装配干涉检查与作业原理演示。
