这套差速齿轮箱结构最初是为CA6140普通车床进给传动链改造项目搭建的,实际落地场景集中在中小批量轴类、盘类零件的车削加工工位,用来在主轴换向、进给启停的瞬间缓冲传动冲击,避免刀架突然窜动划伤已加工表面。从车间使用反馈来看,普通车床频繁正反转操作时,挂轮箱内直齿啮合冲击会直接传递到丝杠,长期运行后溜板箱间隙会快速放大,这套带延时阻尼特性的差速齿轮组,就是在动力输入和输出轴之间增加一组行星差速啮合副,利用两侧半轴的转速差吸收换向瞬间的扭矩突变。

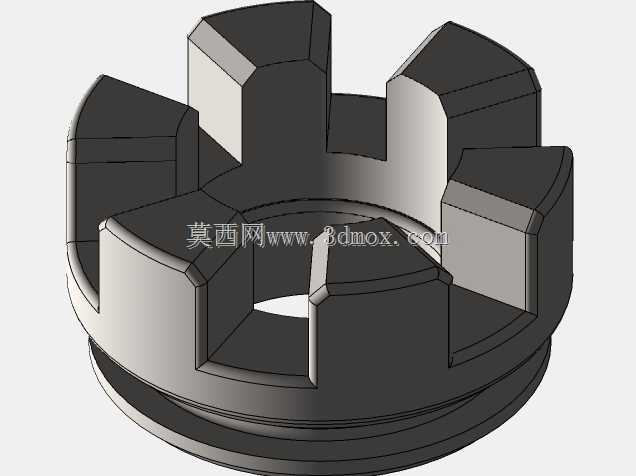

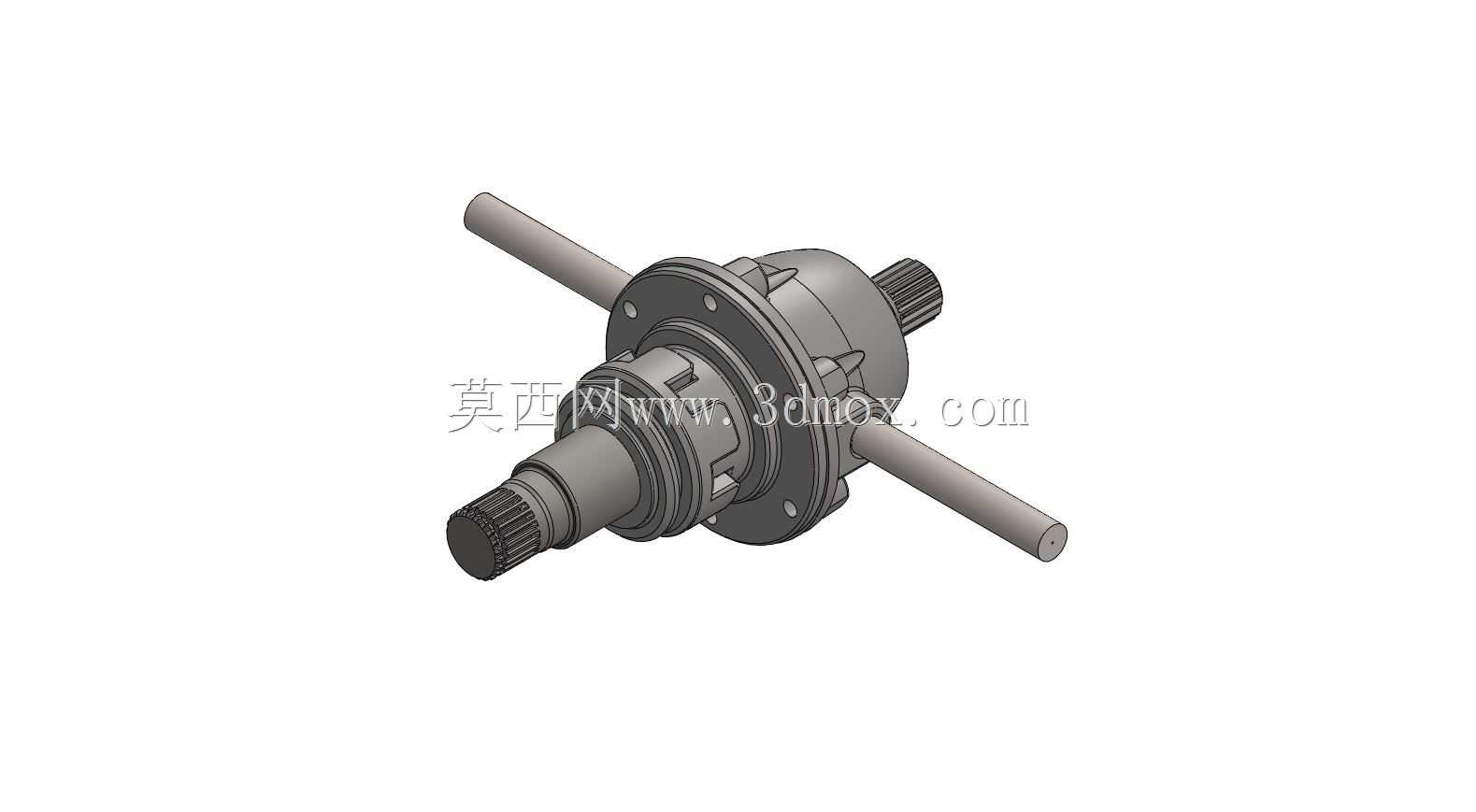

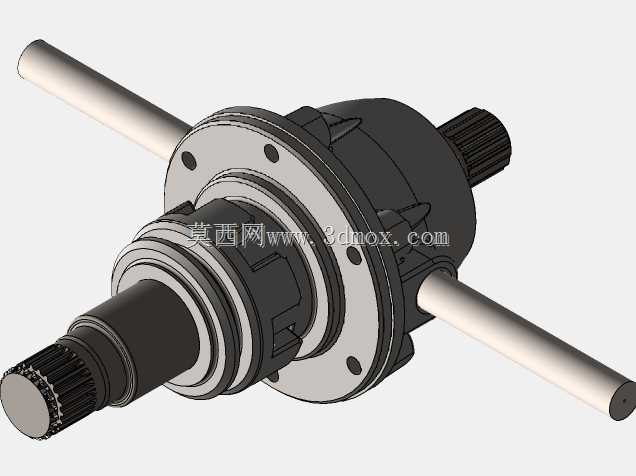

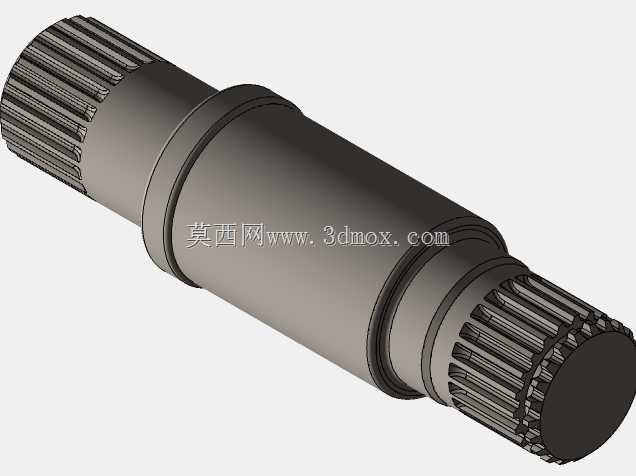

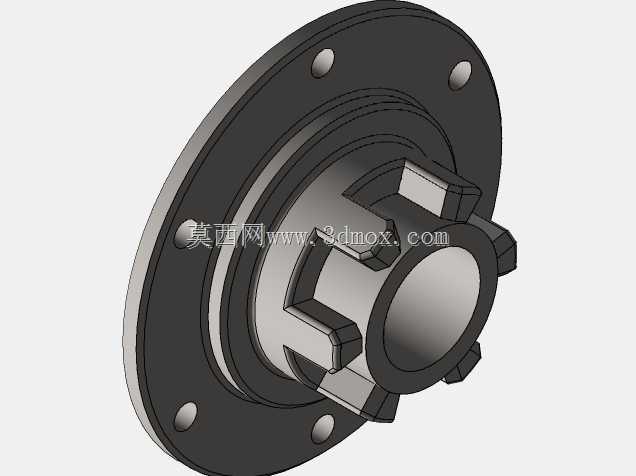

建模时先从两端伸出的花键轴入手,输入侧采用渐开线花键对接主轴箱输出法兰,输出侧两根正交布置的光轴分别连接进给箱和挂轮架,轴伸长度按照CA6140原厂安装腔体的边界预留,总轴向尺寸控制在挂轮腔可容纳的范围内,径向最大轮廓是中部的差速器壳体法兰,法兰盘上的六个安装孔位完全匹配车床原有挂轮板的螺孔分布,不需要二次加工支架就能直接替换原有固定齿轮组。

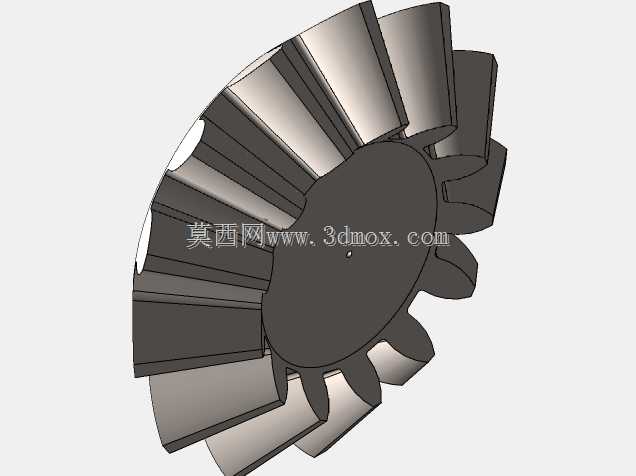

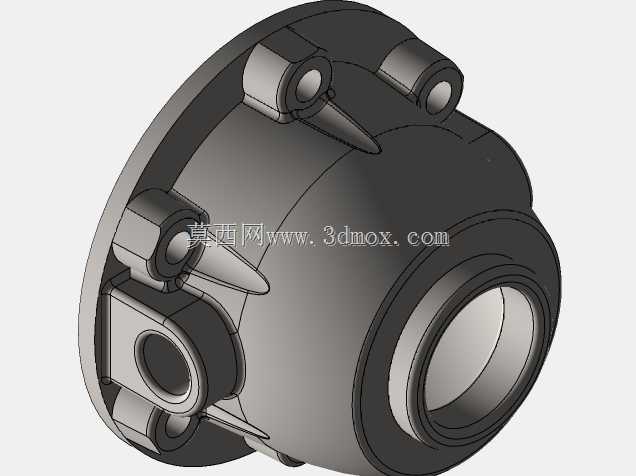

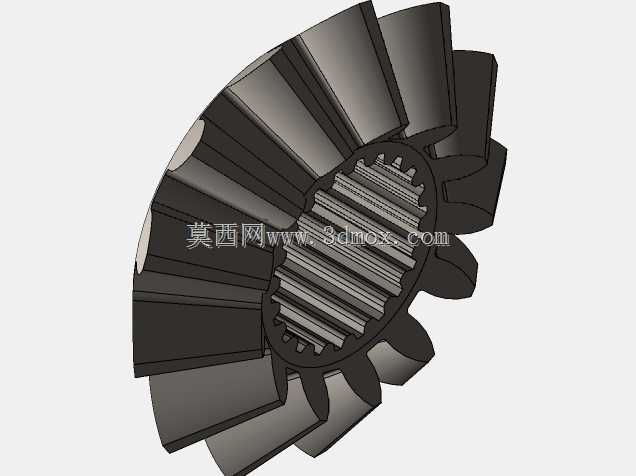

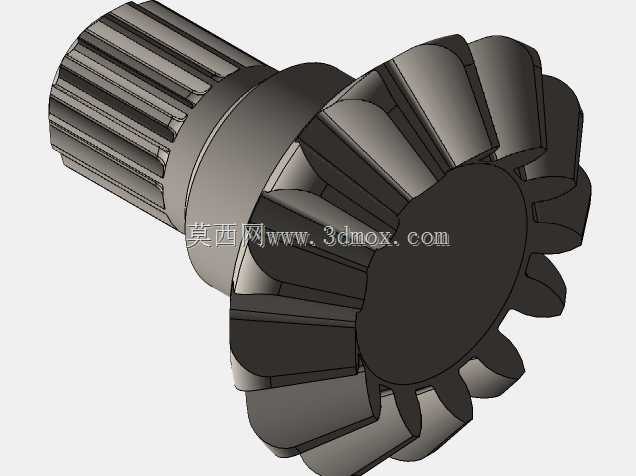

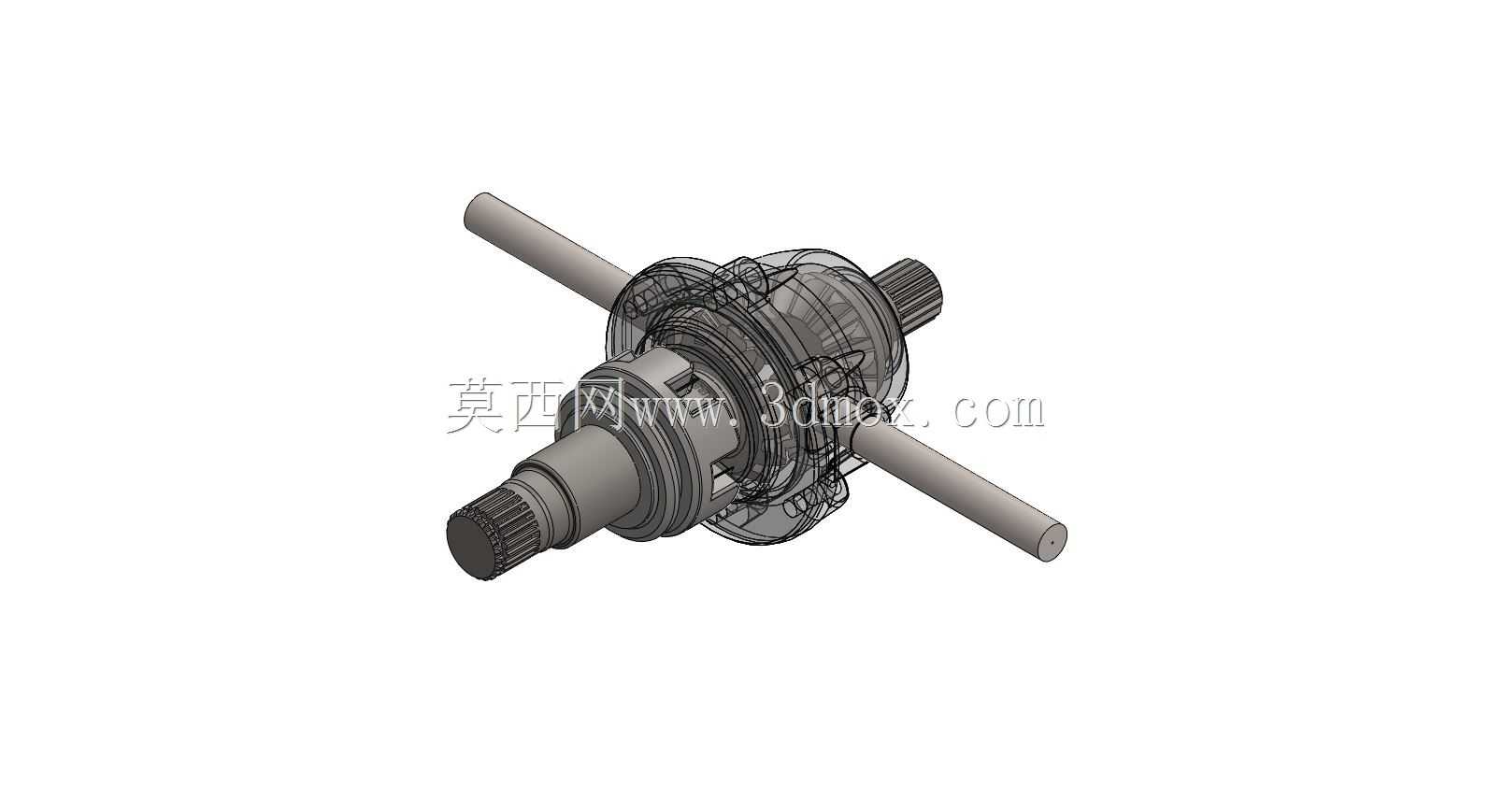

壳体部分采用剖分式结构,上下两半通过止口定位、螺栓锁紧,内部容纳四个行星锥齿轮:两个半轴齿轮分别压装在左右输出轴上,两个行星齿轮空套在十字行星轴上,齿轮啮合侧隙按照机床传动0.1~0.3mm的常规要求设定,既保证换向时不会出现卡滞,又不会因为间隙过大产生反向空程。壳体外侧预留的注油孔和放油塞位置,参照车床日常润滑保养的操作空间布置,操作工不用拆卸整个总成就能补充齿轮油。

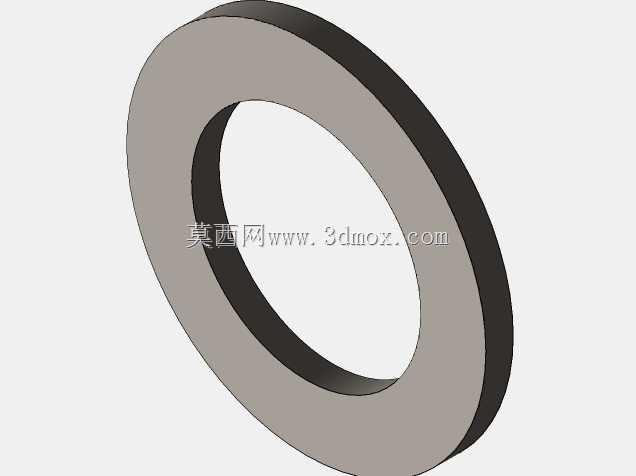

设计过程中特意把差速器的阻尼延时特性做了结构匹配:行星齿轮轴和壳体之间增加了摩擦阻尼片,当两侧输出轴出现瞬时转速差时,阻尼片会产生微小的摩擦阻力矩,让转速差不会瞬间归零,而是在0.5到1秒的区间内逐步同步,刚好匹配车床进给手柄扳动后的操作节奏,既消除了齿轮撞击声,又不会让进给动作出现明显滞后。所有轴肩、挡圈槽、轴承位的尺寸都按照标准深沟球轴承的安装尺寸建模,装配时轴承可以直接压装到位,轴向定位用轴用弹性挡圈固定,不需要额外加工定制隔套。
整套结构的安装边界完全贴合CA6140车床挂轮腔的内部空间,最外侧伸出的两根轴的中心距和原厂挂轮的安装中心距一致,替换时不需要改动床身任何加工面,维修时拆开剖分壳体就能直接更换内部齿轮,日常维护的拆装逻辑和普通车床挂轮保养完全一致,车间机修工不需要额外培训就能完成检修作业。
