CA6140车床尾座装配结构设计

　　尾座是卧式车床床身导轨上与主轴箱相对布置的核心功能部件，主要用于轴类、套类零件车削加工时的轴向顶持，也可通过换装钻头、铰刀、中心钻完成孔加工工序。在长丝杠、长轴、细长杆等工件的车削场景中，尾座顶尖与主轴端顶尖共同构成双支承定位，能够显著降低工件悬臂挠曲，保证回转轴线与床身导轨的平行度；在端面钻孔、铰孔作业中，尾座套筒提供沿主轴轴线方向的直线进给，承担切削轴向力。

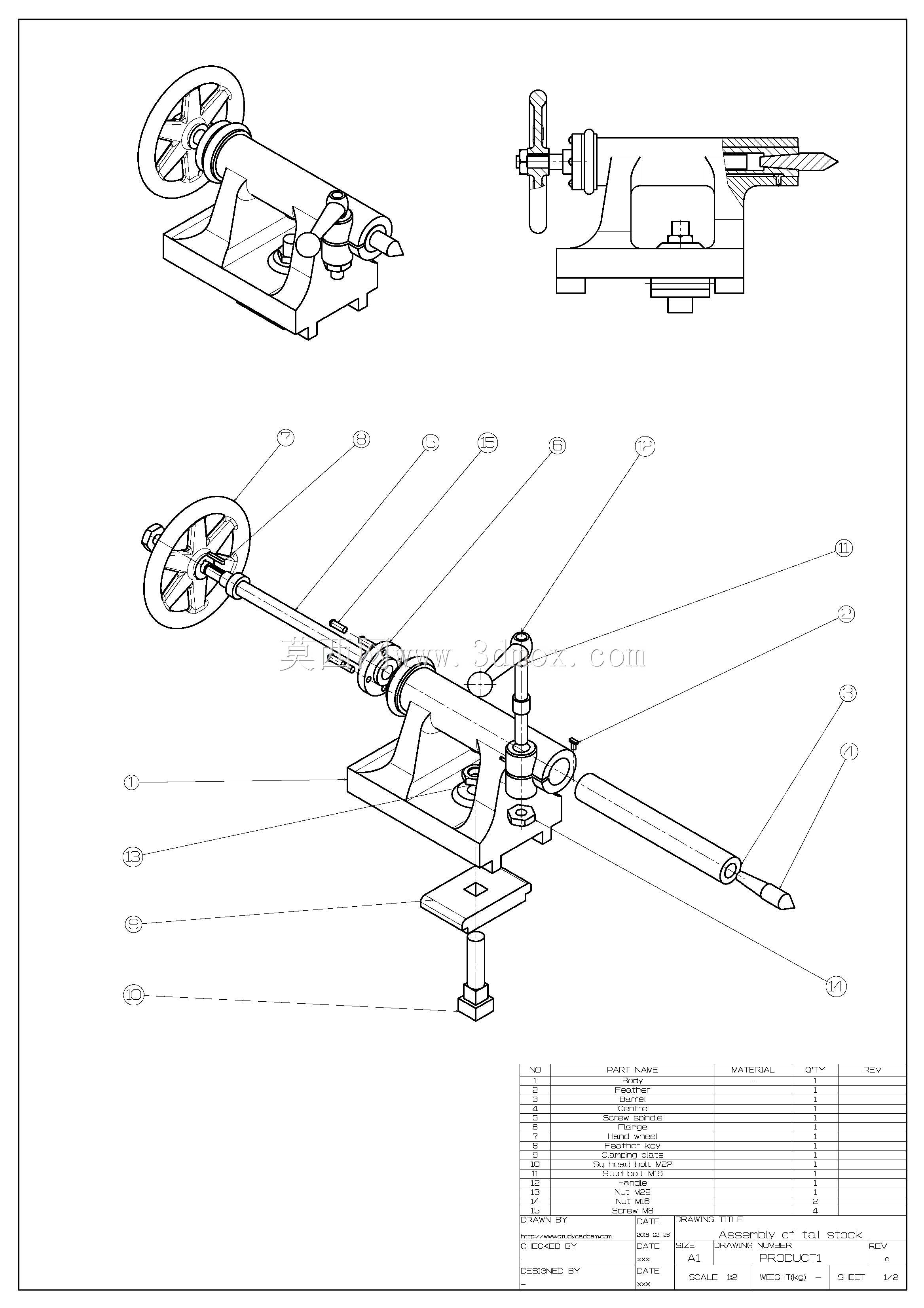

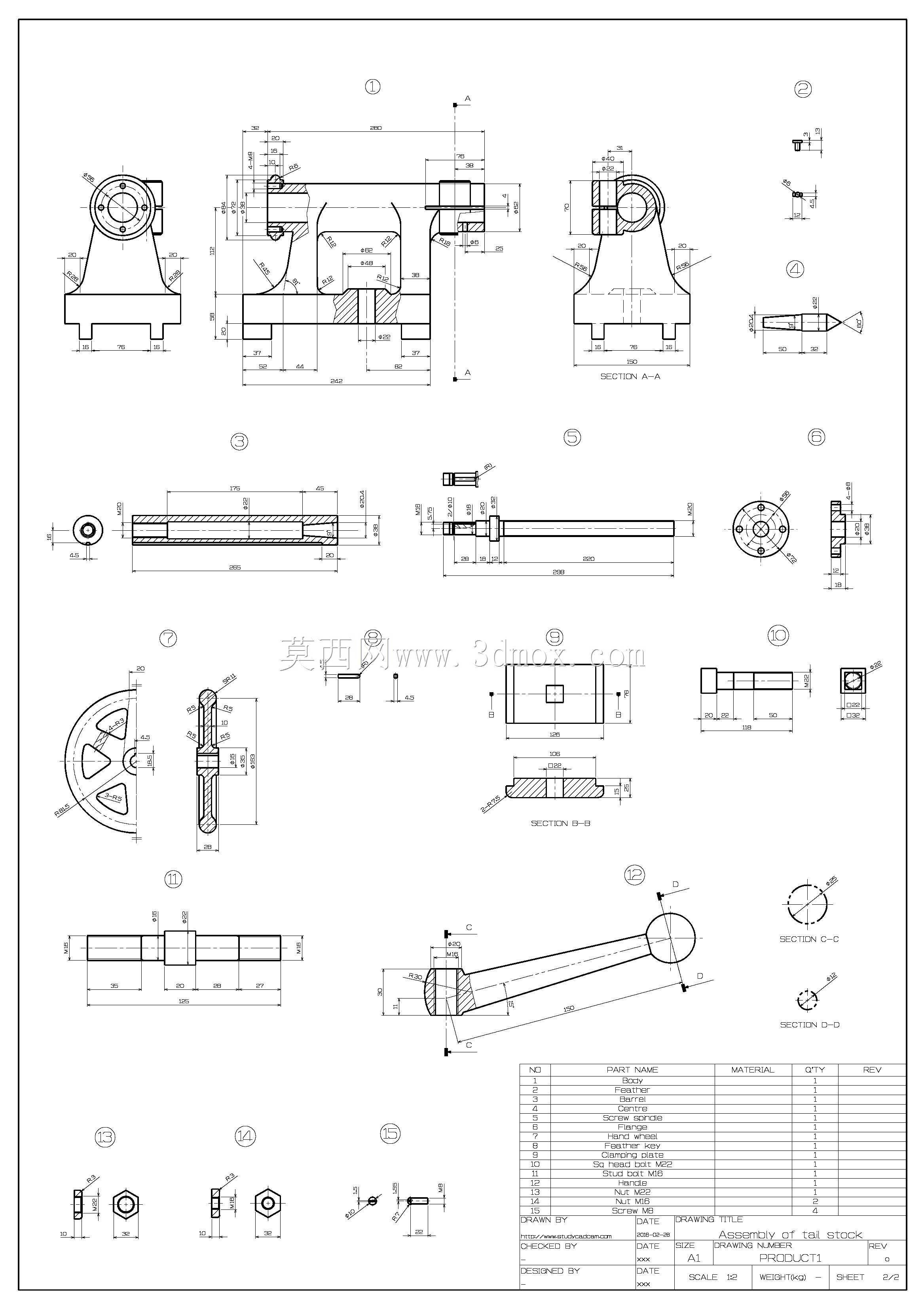

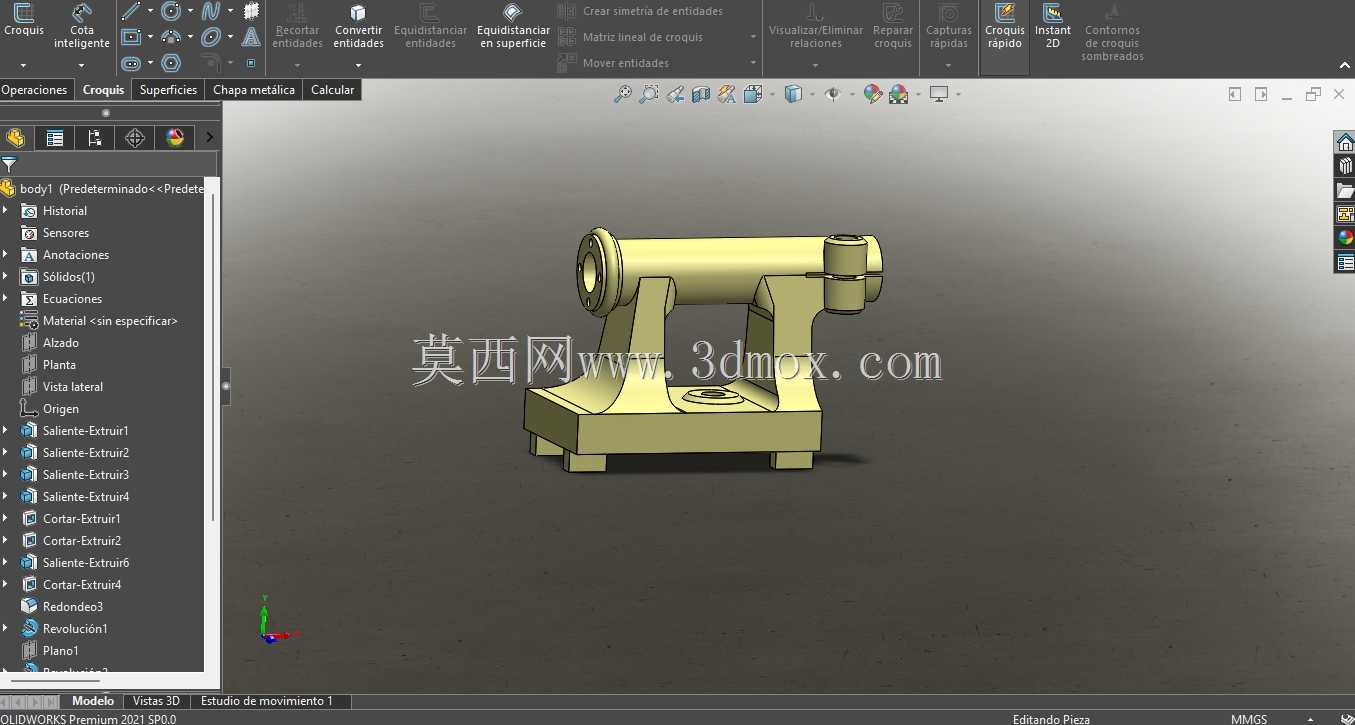

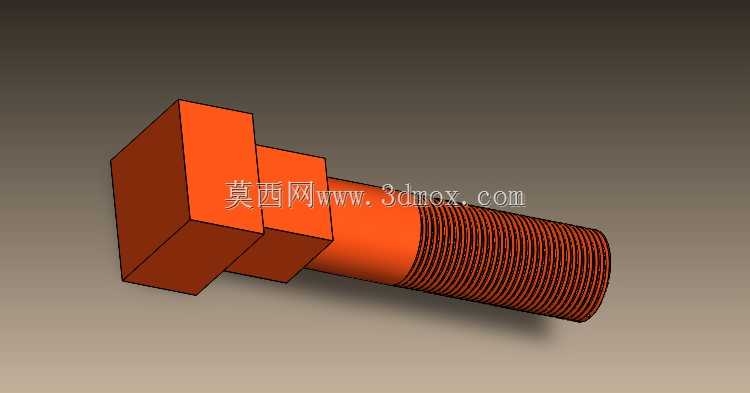

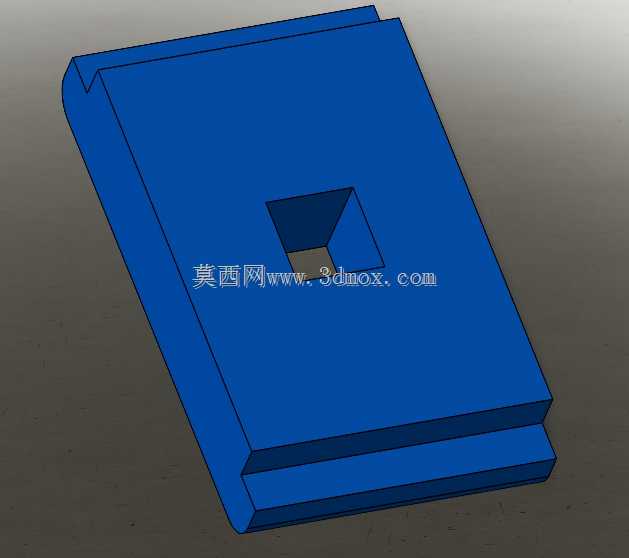

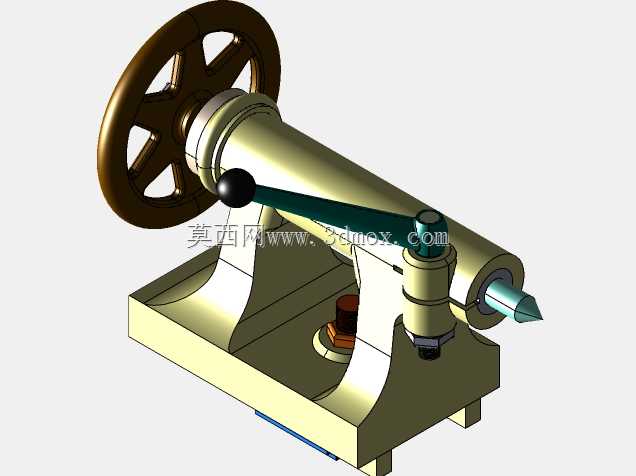

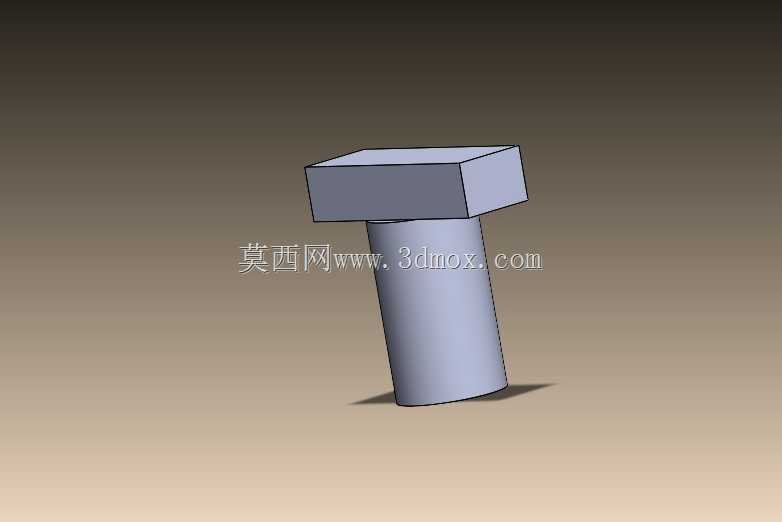

　　该套结构围绕底座、尾座体、套筒、丝杠螺母、手轮、夹紧机构、锁紧压板等部分展开。底座下方设置与床身导轨配合的安装结合面，其轮廓宽度、导轨卡口尺寸决定了部件在床身上的跨距与定位边界；底座通过压板、螺栓与床身导轨锁紧，移动时松开锁紧，沿导轨纵向调整至工件长度对应位置后再固定。尾座体安装于底座之上，内部加工出水平套筒孔，孔轴线需与主轴轴线等高、同轴，这一配合面直接影响顶尖回转中心精度。

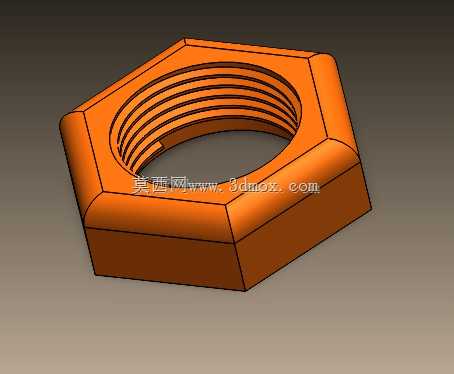

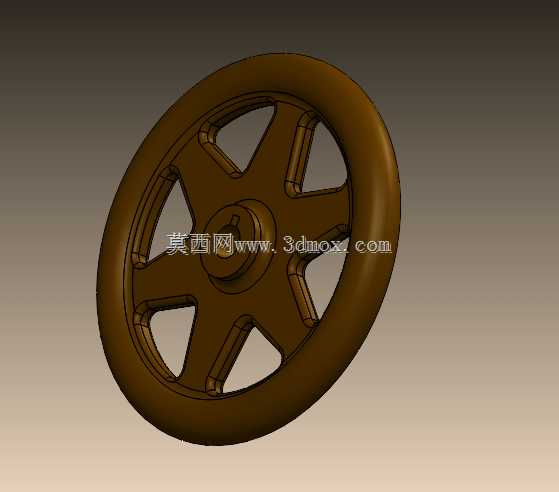

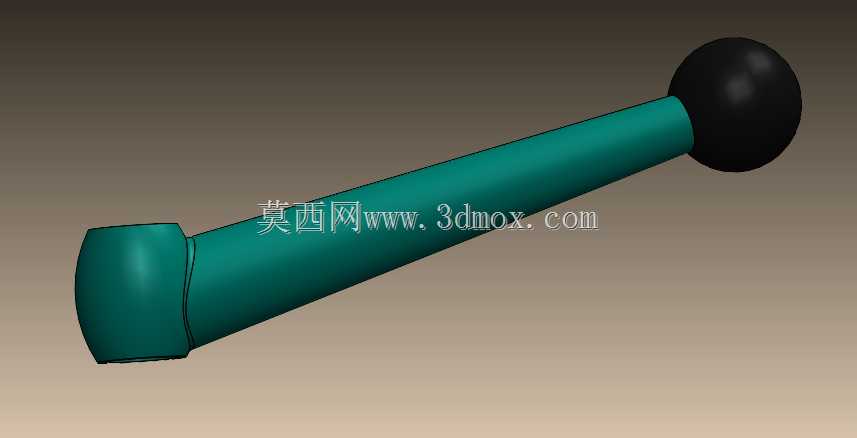

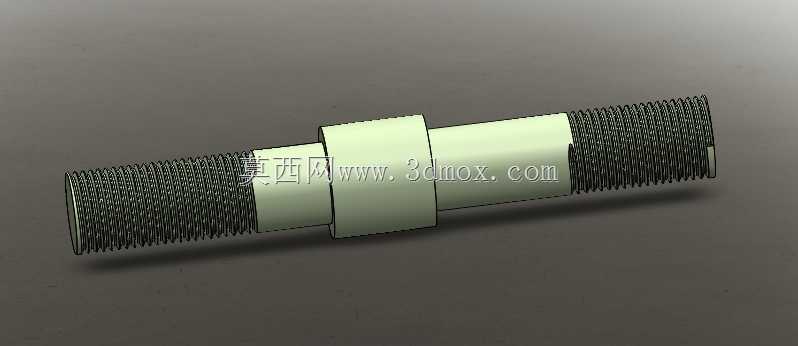

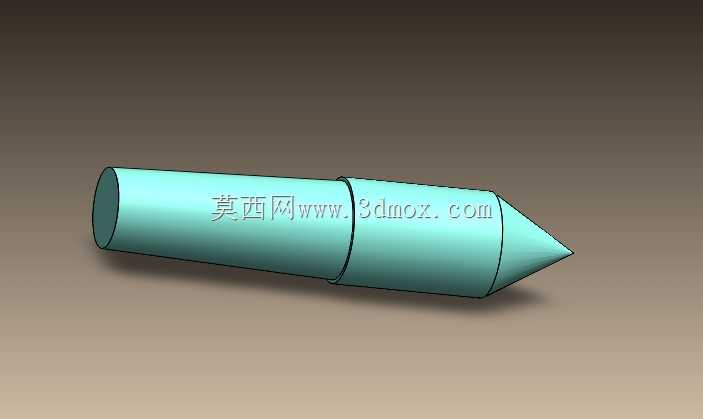

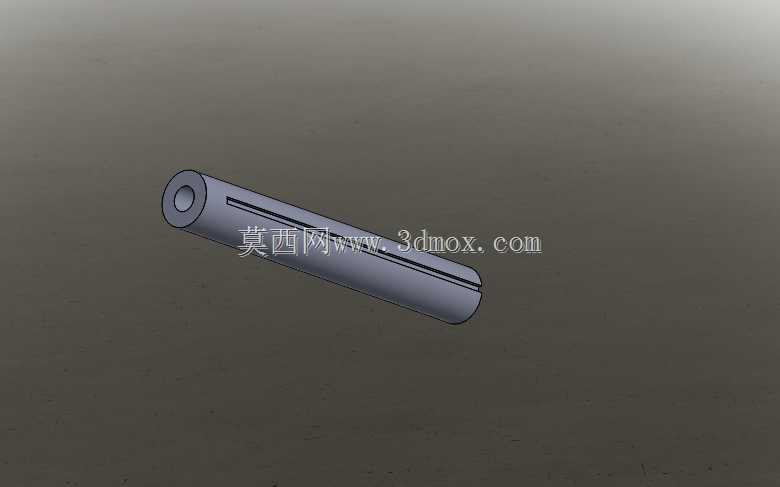

　　套筒为空心滑移件，前端莫氏锥孔用于安装顶尖或刀具锥柄，依靠锥面自锁传递扭矩与轴向力；套筒内部与进给丝杠配合，手轮旋转时通过丝杠螺母副将转动转化为套筒的轴向伸缩，实现顶尖顶紧或刀具进给。手轮端设置刻度与锁紧手柄，可控制进给量并在到位后固定套筒位置，防止加工中受切削力后退。尾座体侧面设有夹紧装置，通过压板抱紧套筒，在重切削或钻孔时限制套筒窜动；底座与尾座体之间可设置横向微调结构，用于小距离偏移尾座中心，车削小锥度长锥体。

　　建模时需重点还原套筒与尾座体孔的配合间隙、丝杠螺母传动链、手轮轴支撑以及底座导轨卡口的装配关系，各运动件行程边界、顶尖伸出极限、手轮操作空间均应在装配中体现，便于校核干涉、验证顶紧行程与安装布局。
