机床配套弧形板式承托支架结构

　　这套弧形板式承托支架多用于机床上下料工位、长轴类工件流转工位以及车间工序间的工件暂存过渡场景，在CA6140这类普通车床配套布局中，常布置在机床主轴侧向出料位置，承接加工完成后沿轴向送出的长条工件，避免工件直接垂落磕碰已加工表面，也可在板材折弯、型材输送线中作为导向溜板使用，让工件沿平滑弧面靠自重缓慢滑移到指定集料位置，替代人工托扶的重复操作，降低长工件出料时的弯曲变形风险。

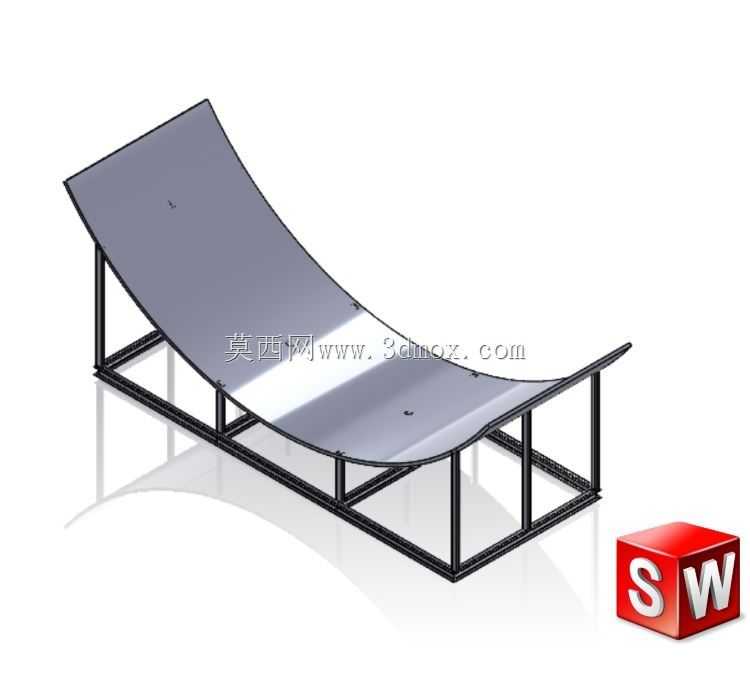

　　支架整体采用方管焊接框架作为承载基底，底部框架为矩形闭合排布，四根主支撑竖杆沿弧面托板的曲率走向分段布置，每段竖杆顶部都设置贴合托板底面的连接点位，托板为连续变曲率弧形钣金件，进料端翘起高度更高，出料端平缓延伸，弧面过渡无突兀折角，工件接触滑移时不会出现卡滞、刮擦问题。框架内部增设多道横向与斜向补强方管，抵消长跨度托板受载时的侧向扭转力，底部框架的方管围成完整接地边界，可直接通过膨胀螺栓固定在车间混凝土地面，也可在底脚加装可调减震垫铁，适配地面不平整的安装场景。

　　建模过程中先依据工件滑移的轨迹曲线拟合托板的弧形母线，拉伸得到等厚钣金托板后，在托板预设位置加工安装沉孔，用于后续固定耐磨衬板或者防滑贴片；下方框架按承载区间分配支撑点位，高受载的进料翘起区域加密竖杆排布，平缓出料段适当拉大支撑间距，在保证整体刚性的前提下减少冗余管材用量。安装边界方面，支架整体长度适配常见3米以内长轴工件的承接需求，宽度方向留出足够的工件放置余量，两侧框架外边缘不超出机床操作位的安全通道范围，最高点翘起端高度和机床主轴中心出料高度对齐，最低点出料端和集料周转架的接料高度平顺衔接，不需要额外加装动力输送部件，靠弧面坡度即可实现工件无动力滑移，结构简单维护点极少，焊接框架完成后做时效处理消除内应力，长期受载不会出现框架变形、托板曲率偏移的问题，托板表面可根据加工工件材质更换尼龙、不锈钢贴面，避免划伤精加工工件表面。
