简易台式木工推台锯结构设计

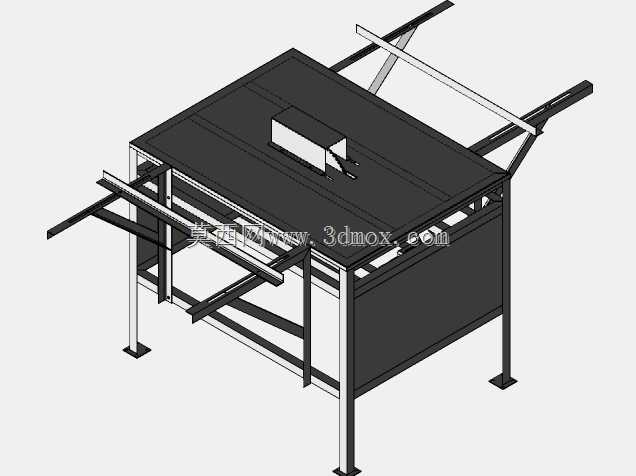

　　这套台锯结构面向中小型木工坊、装饰装修现场及型材加工工位的常规锯切需求，整体采用方管焊接机架配合平板工作台的布局，核心解决长料、大板在手工锯切过程中定位不稳、切口偏斜、进给不顺的问题。设备工作台面为整块平整板材，锯片从台面中部开槽位置伸出，台面上方设置简易靠山与压料结构，工件沿靠山推送即可保证锯切线与基准边平行，大幅降低长板裁断时的尺寸偏差。

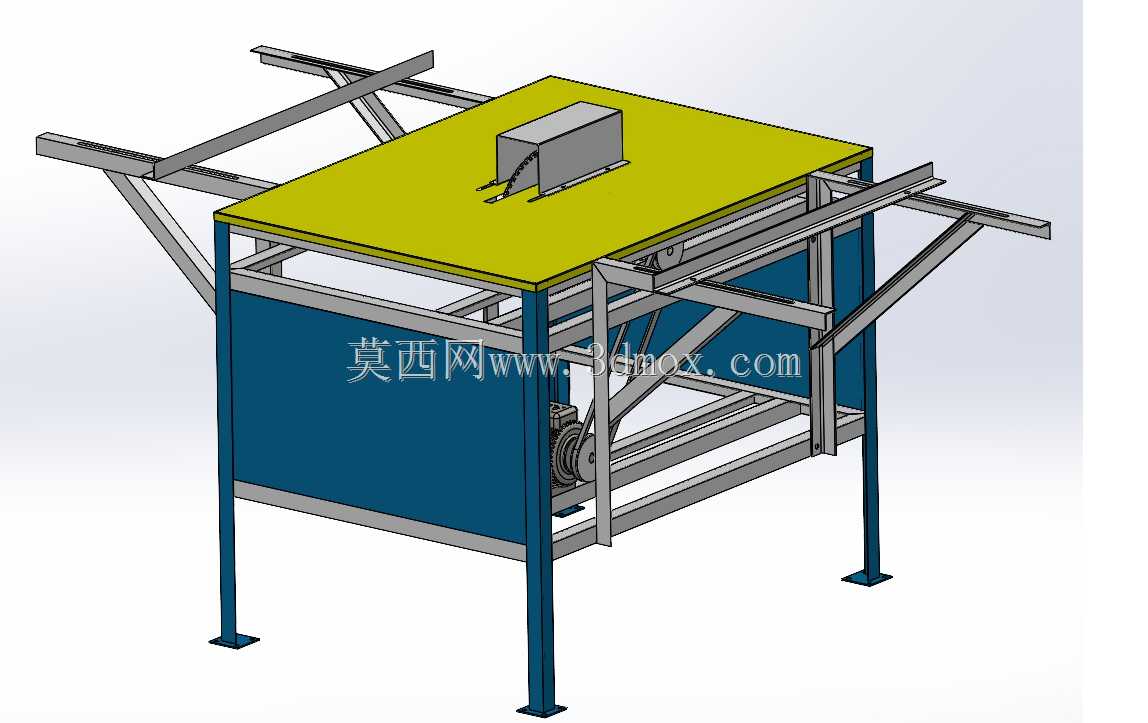

　　机架部分以四根立式方管作为支腿，支腿底部焊接方形地脚板，地脚板预留安装孔，可直接通过膨胀螺栓固定于水泥地面，也可在工位地面铺设减震垫后落地放置；支腿之间通过横向、斜向方管梁交叉焊接，形成稳定的框式承力结构，锯切进给产生的侧向力由斜撑梁传递至整体机架，避免单侧受力时机架晃动。机身侧部设置封闭护板，既遮挡内部传动部件，也可阻挡锯切过程中飞溅的木屑，护板与框架采用螺栓连接，后期检修传动件时可整体拆卸。

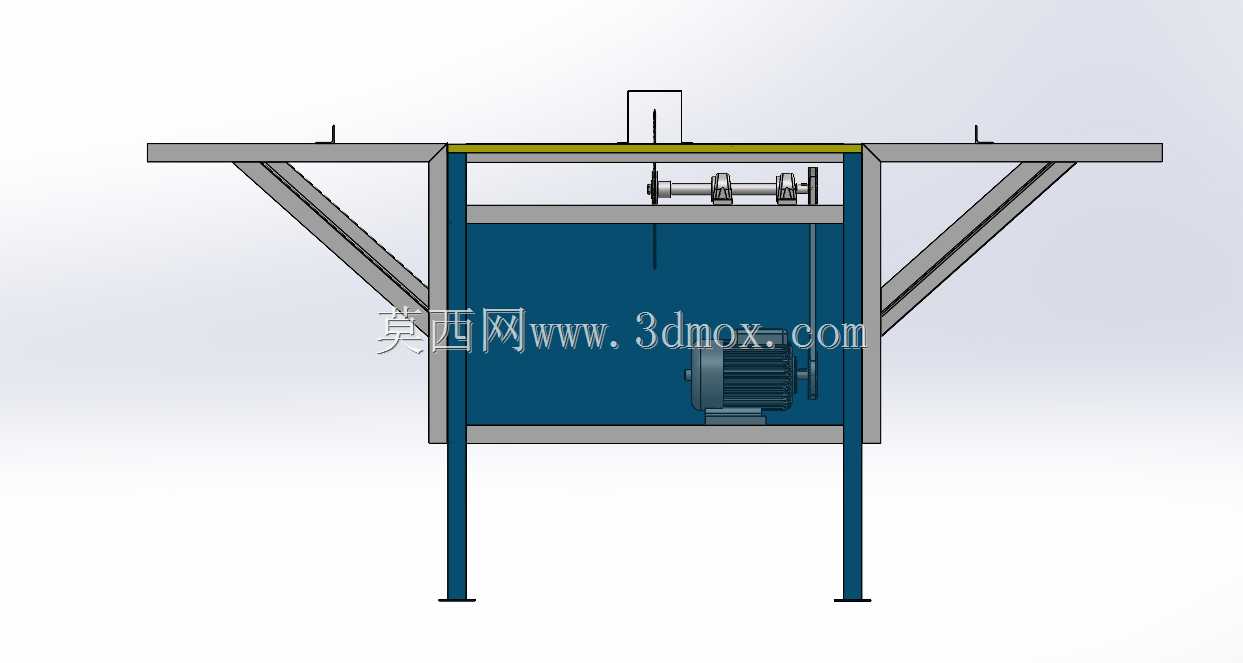

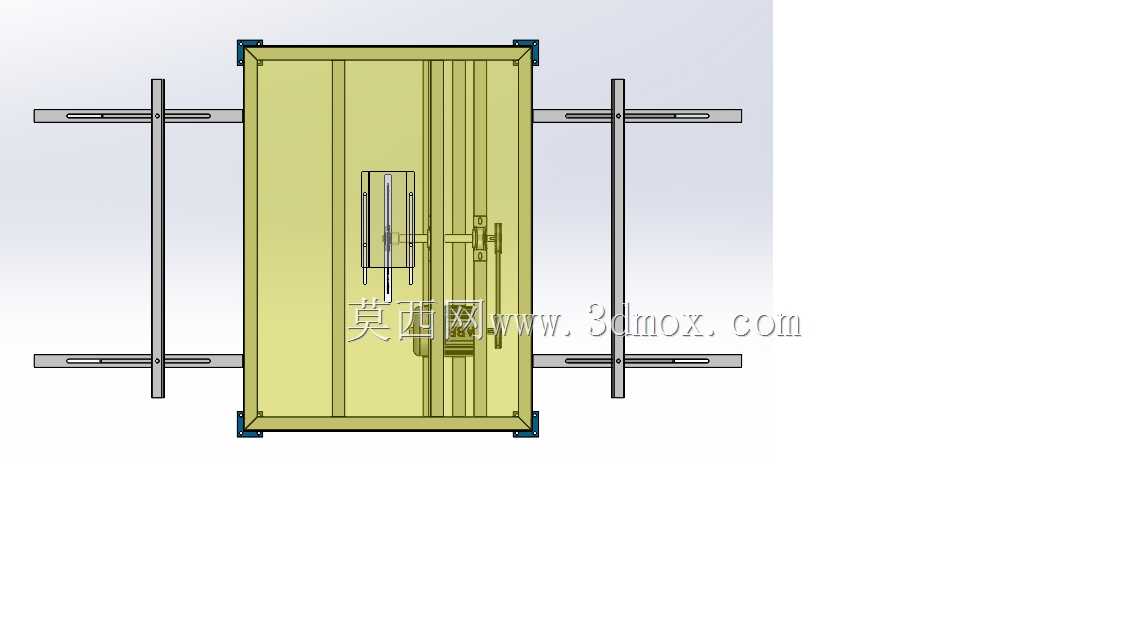

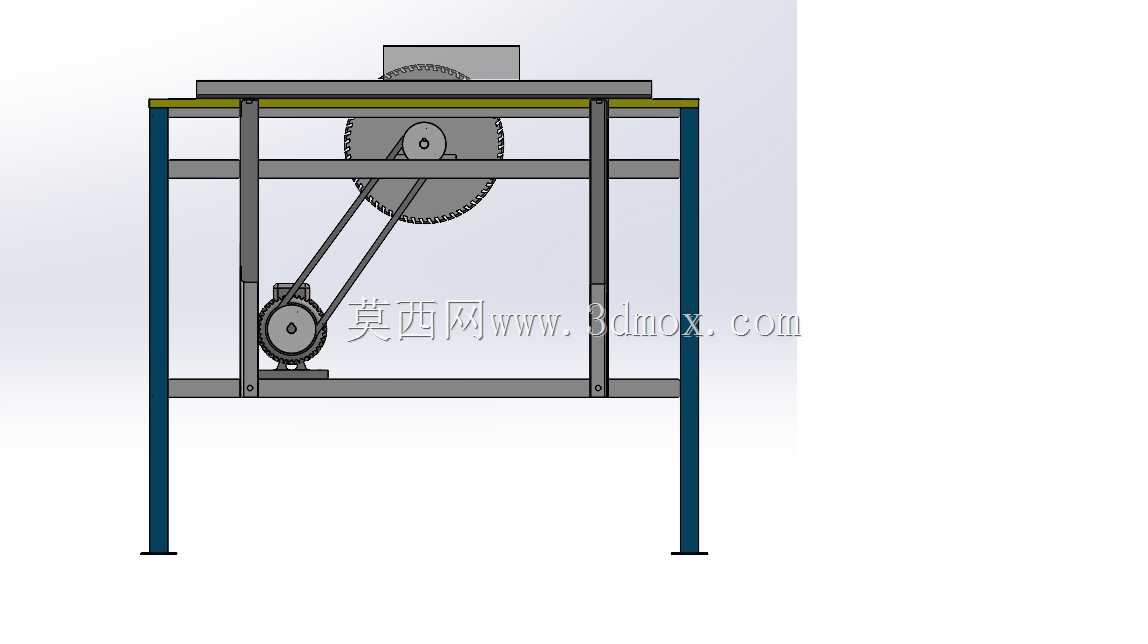

　　台面两侧延伸出悬臂式导轨托架，托架由型钢焊接而成，导轨面与工作台面保持同一水平高度，加工长度超过台面的长条木料时，木料可搭在两侧托架上同步进给，无需额外安排人员托料，减少长料送进时的下坠倾斜。锯片驱动单元布置在台面下方机架内部，电机通过带传动将动力传递至锯片主轴，带传动结构可在锯片遇到硬节、卡料时通过皮带打滑缓冲冲击，保护电机与主轴部件；电机安装座设置长条形调节槽，更换皮带或调整皮带张紧度时，松开安装螺栓即可移动电机位置，调试完成后重新锁紧固定。

　　台面上方锯片位置设置分体式防护罩，护罩随工件进给自动抬升，锯切区域始终被护罩覆盖，避免操作人员肢体直接接触高速运转的锯片；护罩旁集成排屑导向结构，锯切产生的木屑可沿护罩斜面导向机身侧方，配合外接吸尘管路即可实现工位木屑集中收集。设备整体占地边界以支腿地脚板外缘为基准，两侧托架展开后覆盖长料送进范围，安装时需在设备前后预留不小于工件最大长度的操作空间，地面保证水平，地脚板固定后复测台面平面度，若台面存在轻微倾斜可通过在地脚板下方加调整垫片的方式校正。

　　结构设计过程中优先考虑自制加工的工艺性，所有机架杆件均采用常规规格方管，下料后通过焊接拼合，无需复杂铸件或定制异形件，工作台面可选用多层胶合板或钢板裁切后钻孔固定，传动部分选用标准电机、标准皮带与通用锯片主轴，备件采购替换方便。整机结构简洁，功能聚焦于平直锯切，既可以完成木材的裁板、断料工序，也可通过更换合适锯片完成软金属型材、塑料板材的切断作业，适合小批量加工场景下作为基础锯切工位使用。
