弯管活塞式动力转换机械结构

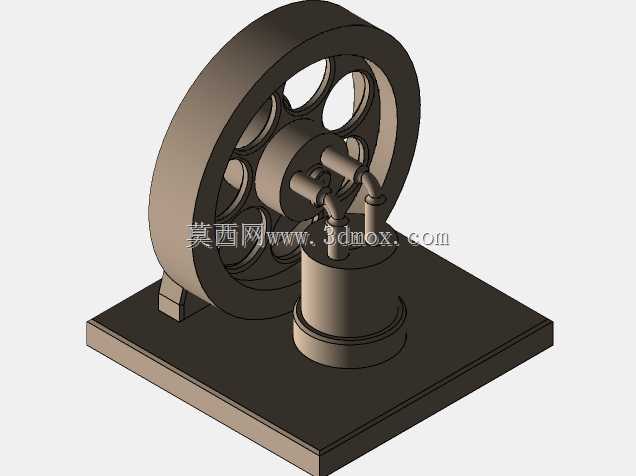

　　这套弯管发动机结构以单缸往复活塞与大直径飞轮为核心，将曲柄滑块的直线往复运动转化为飞轮的连续回转运动，属于典型的热力动力原理演示与小型动力机构设计方案。整套机构底部设置一体式方形安装基座，基座平面预留整机定位边界，缸体、曲柄支承座与飞轮轴座均直接贴合基座上表面布置，轴向装配时飞轮回转轮廓与基座侧边保持足够安全间隙，避免高速转动时与周边安装面、防护结构发生干涉，基座厚度兼顾刚性与整机重心高度，运行过程中可有效抑制活塞往复冲击带来的振动偏移。

　　弯管构型的缸体流道采用平滑弯折走向，工质进出通路沿缸体侧壁弧形延伸，相比直列式缸体布局，弯折流道能够在有限安装空间内压缩整机轴向长度，适配教学演示台、小型实验动力台架等空间受限的布设场景。活塞与缸体内壁采用精密间隙配合，往复运动过程中活塞环槽位置可配套密封环件，保证腔体内压力稳定建立；曲柄连杆两端分别通过回转副连接活塞销与飞轮偏心轴颈，连杆长度经过运动学校核，活塞全行程运行中不存在死点卡滞，飞轮偏心轴颈的偏心距直接决定活塞行程，大质量飞轮在运转时储存回转惯性，能够顺利越过曲柄上下止点，保证输出轴转动连续性。

　　从实际应用场景来看，该结构既可以作为高校机械原理课程的热力发动机运动演示教具，直观展示曲柄连杆机构的运动转换逻辑，也可作为小型低压动力输出单元，配套低压蒸汽、压缩空气驱动源，用于小型实验台、趣味动力装置的动力输出。设计过程中所有回转副的同轴度、配合间隙均经过运动仿真验证，飞轮做了静平衡配重处理，高速回转时不会产生额外偏载；整机外形轮廓方正，安装孔位可根据台架需求在基座平面灵活开设，外接管路可直接对接弯管流道的外端接口，无需额外改造缸体结构，结构紧凑且装配逻辑清晰，可为同类小型往复动力机构的设计、改装提供完整的结构参考。
