四轮全向足球竞技机器人结构设计

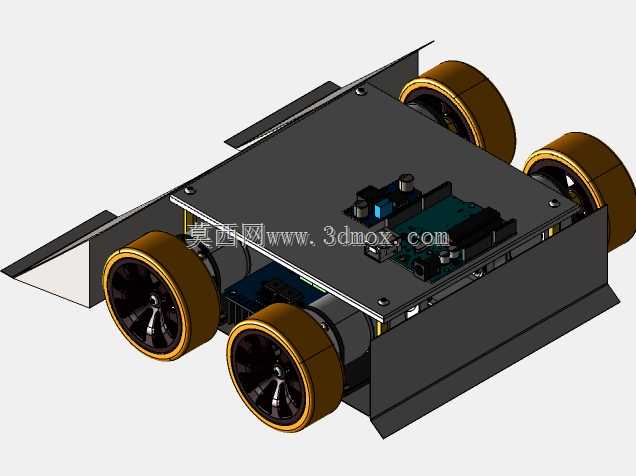

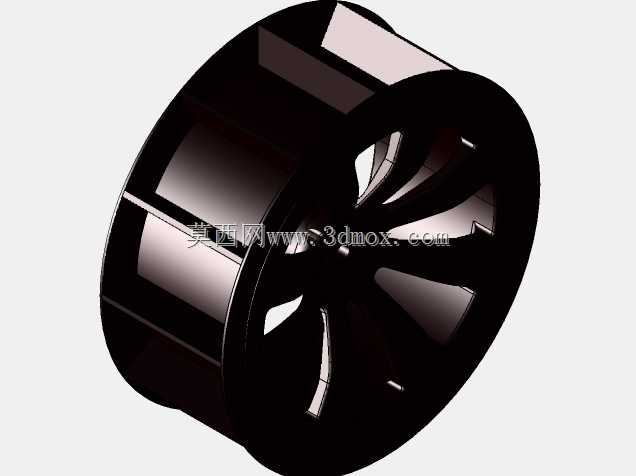

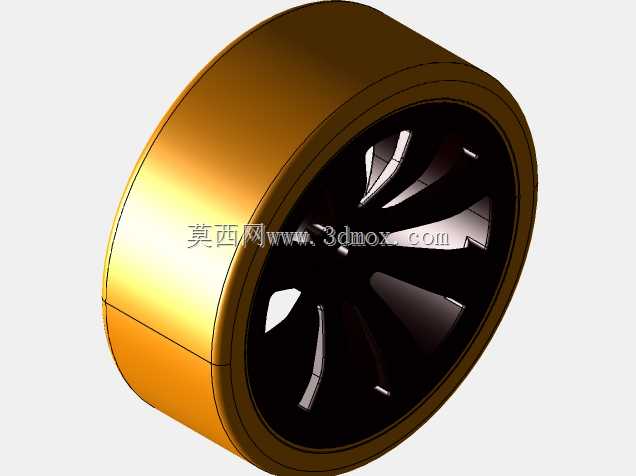

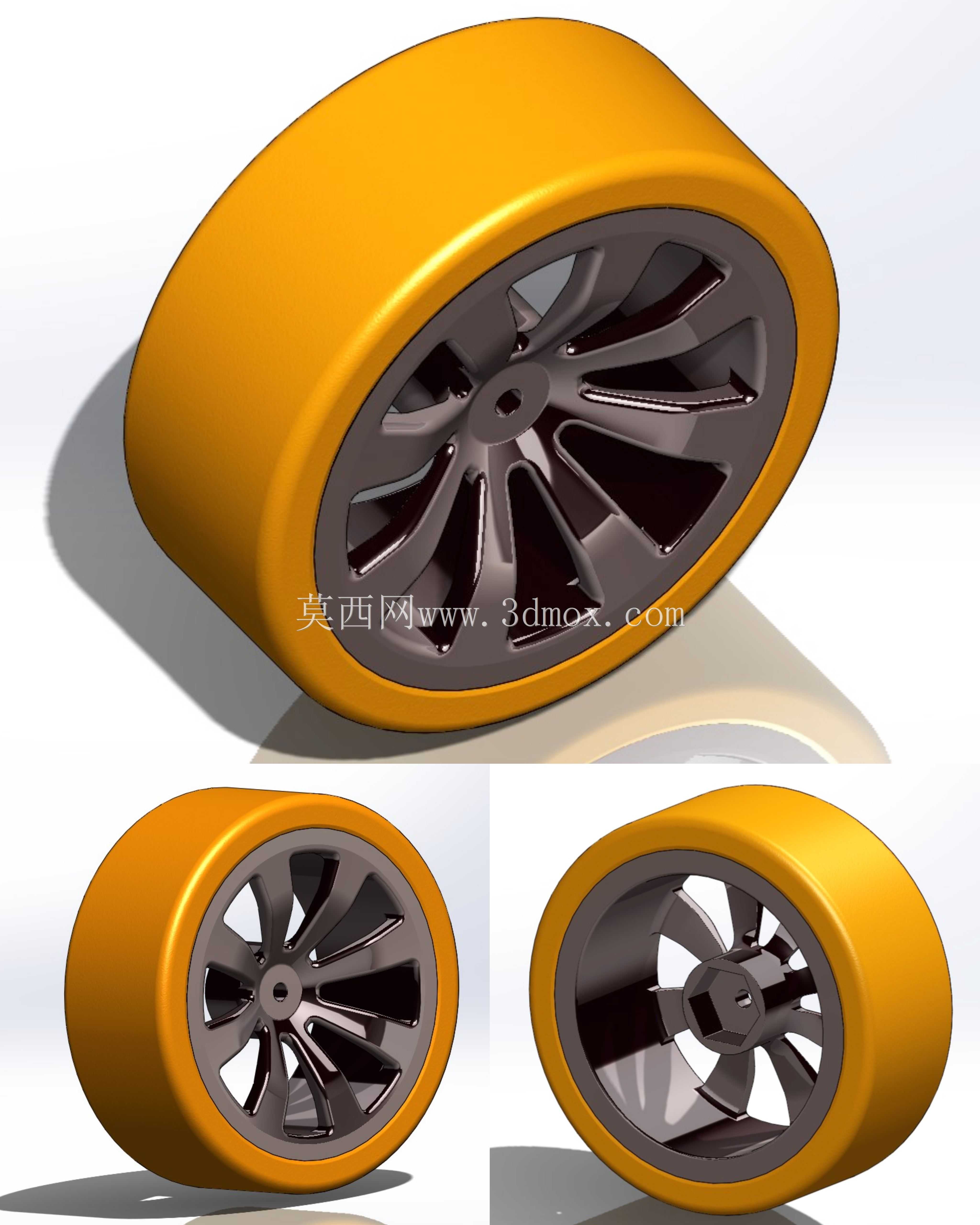

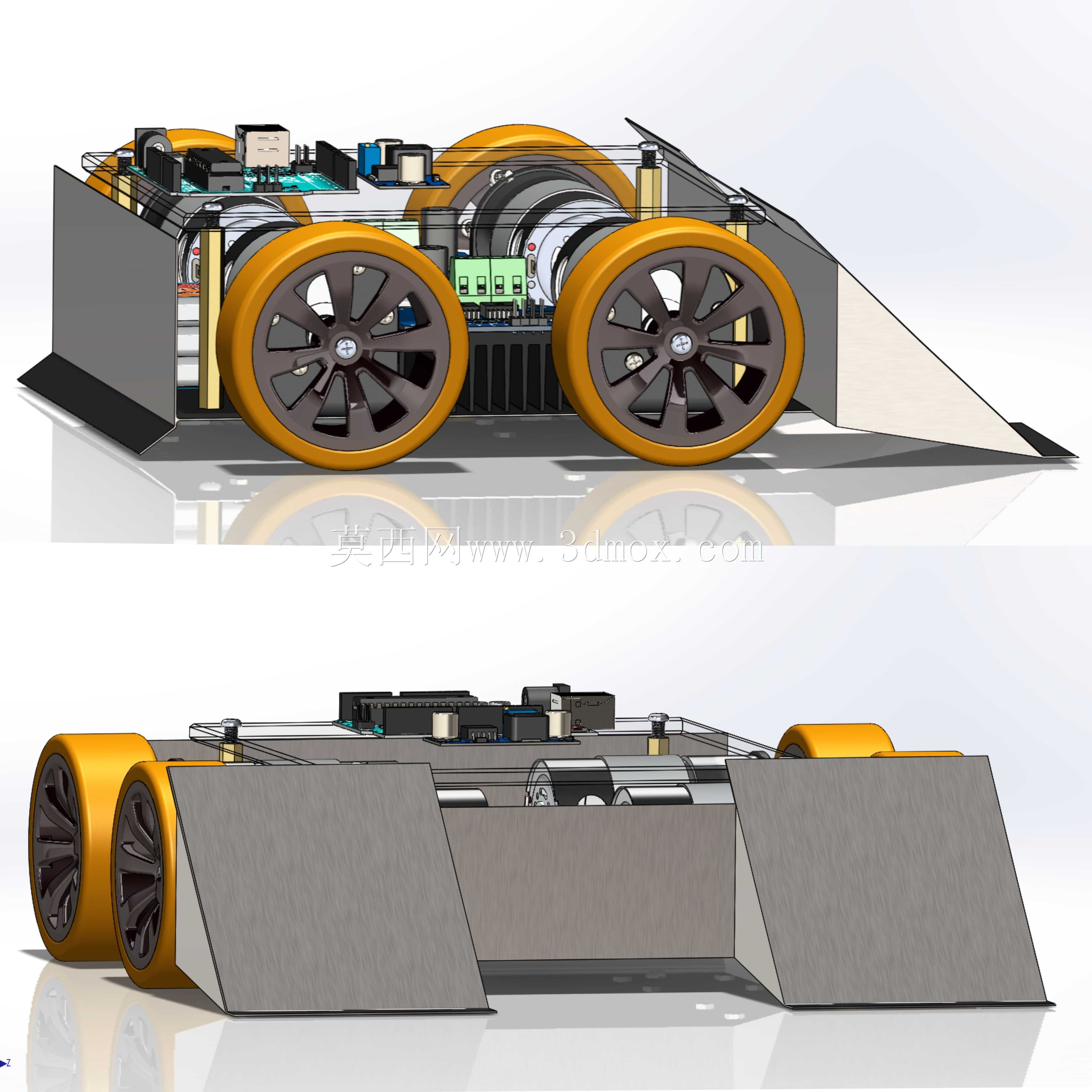

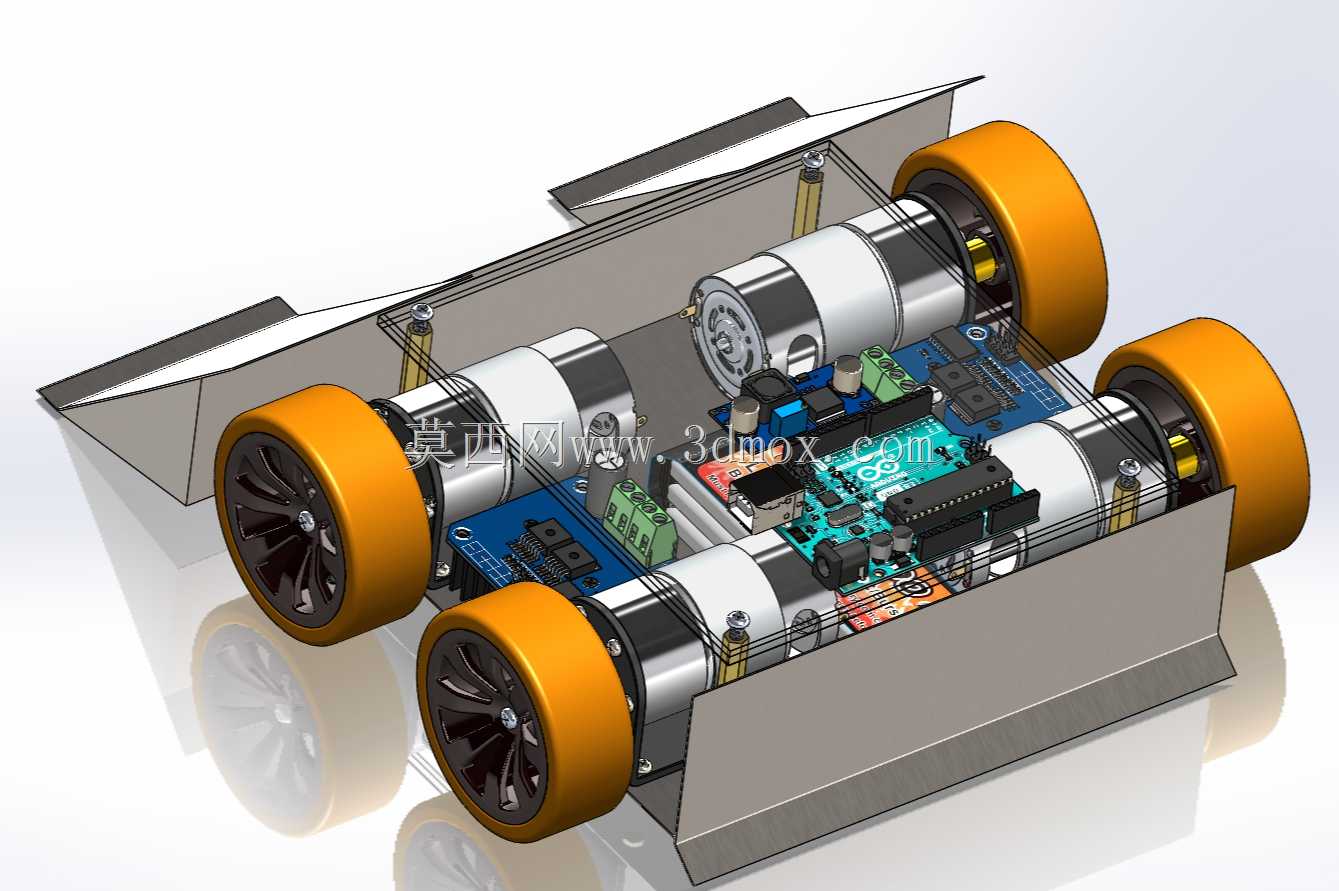

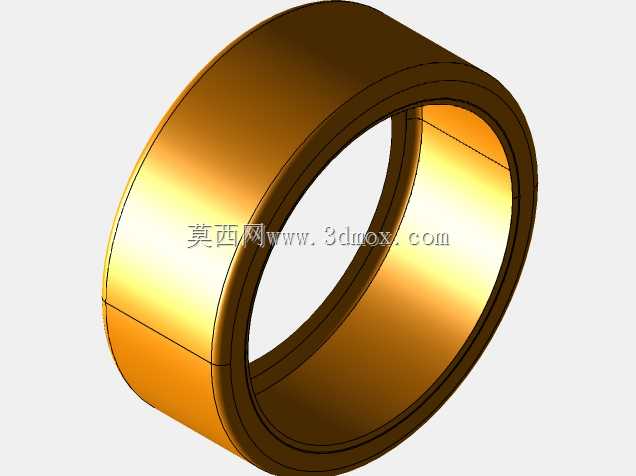

　　这套四轮移动竞技小车面向小型机器人足球对抗、桌面级Footbot竞赛以及高校机电一体化实训场景，整体采用低矮扁平的底盘布局，将驱动单元、控制载板、供电模块与前端控球斜面集中在同一承载框架内。车体左右两侧各布置两组大直径包胶轮，轮缘采用橙色高摩擦弹性材质，能够在平整赛场地面上提供足够的纵向抓地力；四轮并列排布使底盘在急停、转向和侧向顶撞时保持较宽的支撑边界，降低高速对抗中的侧翻风险。

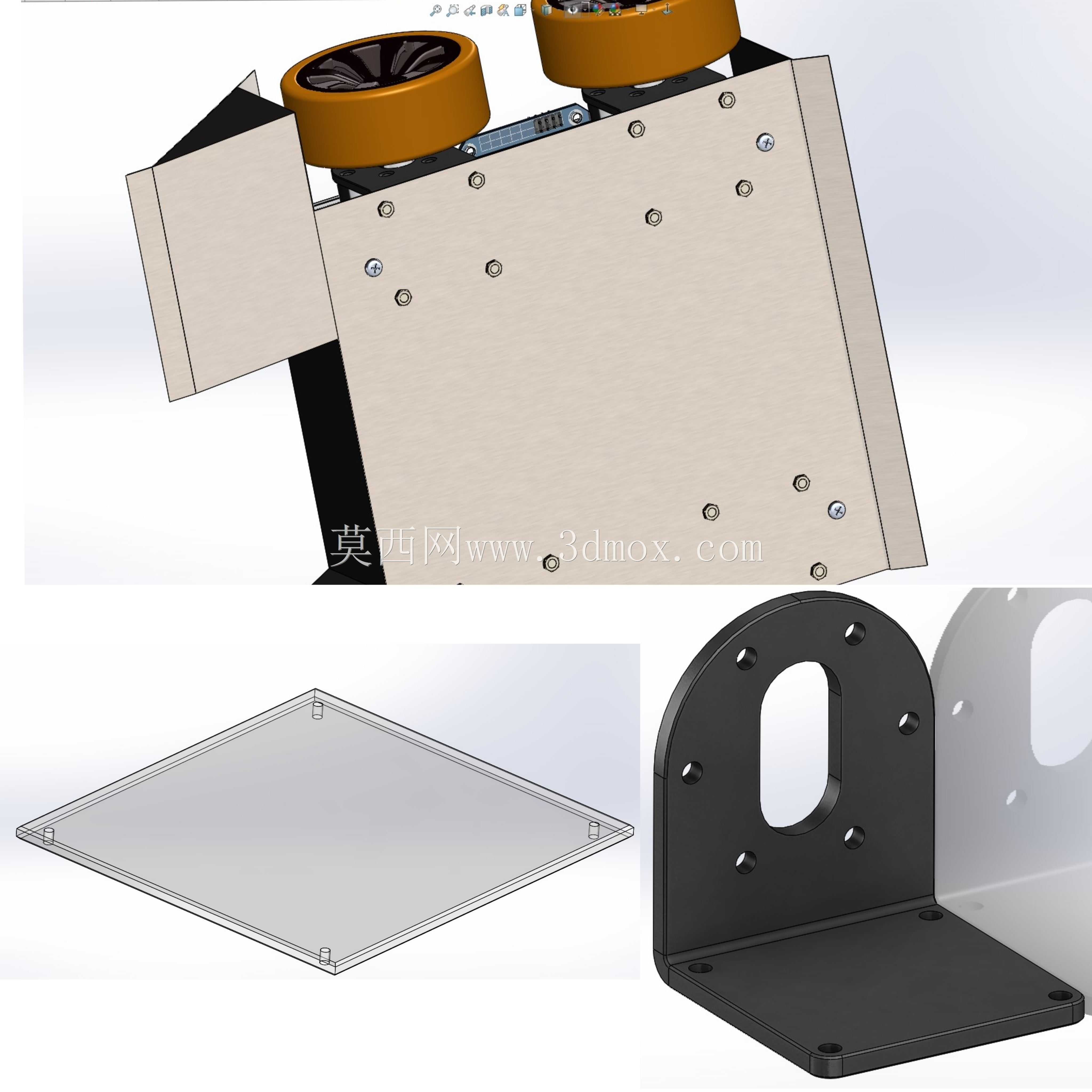

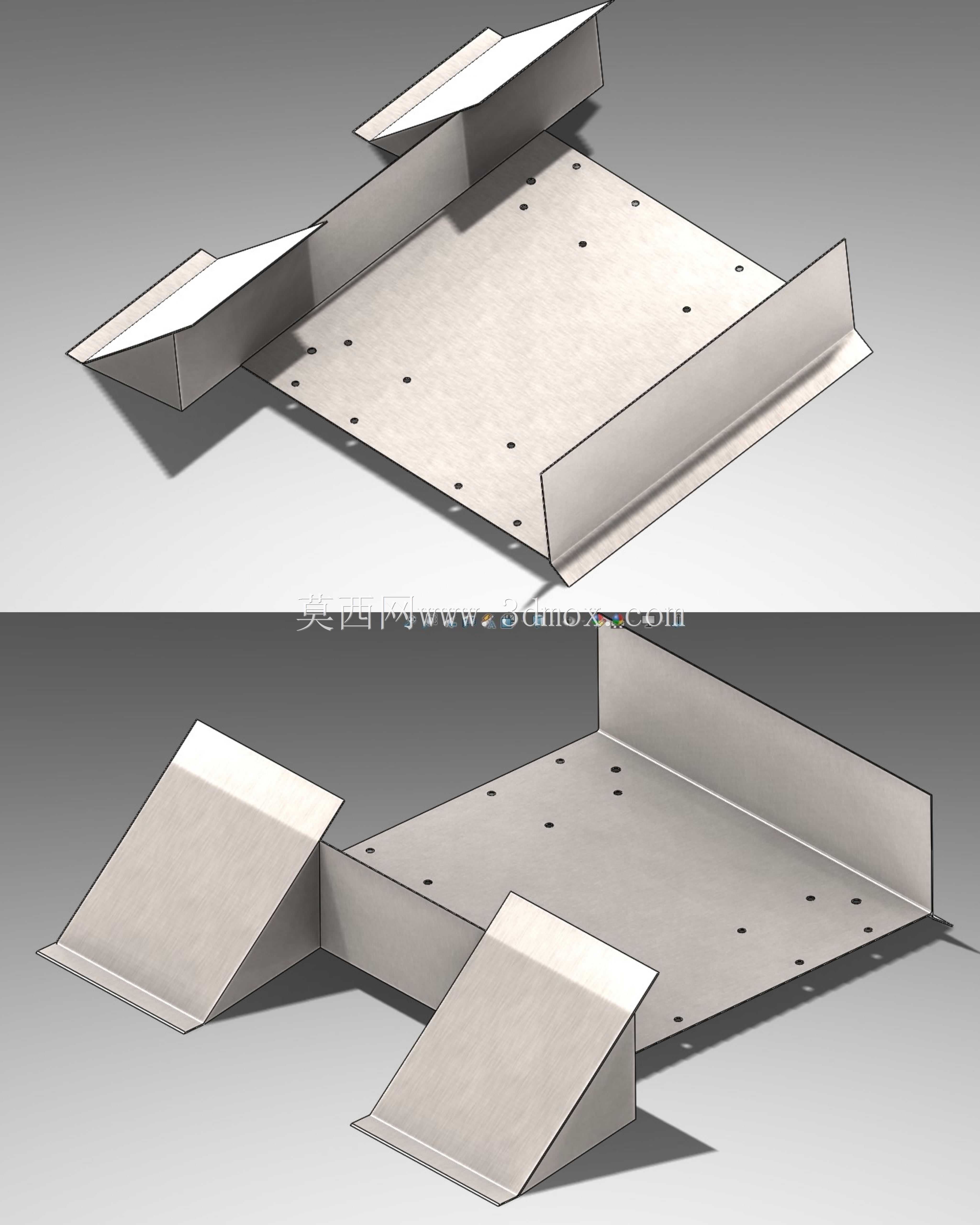

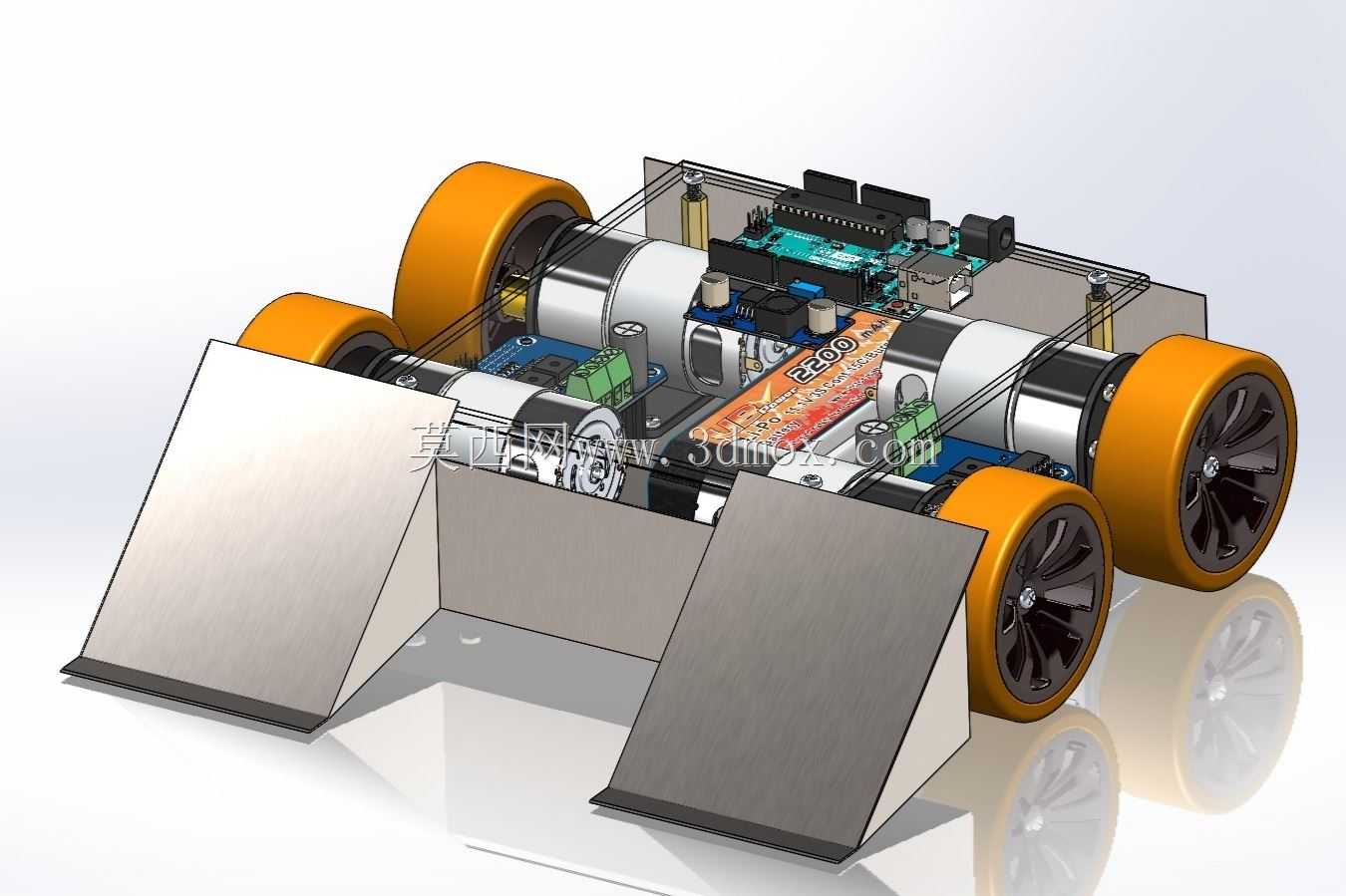

　　前端两块斜向金属挡板是整车执行控球动作的关键结构，板面从车头下缘向后上方抬升，形成向内收拢的楔形通道。机器人向前推进时，球体接触斜面后会被引导至车体前部中央区域，配合轮组的持续推力实现带球移动；两块挡板之间保留了明确的球径容纳空间，既避免球体卡死，又能在对抗碰撞中限制球向两侧滑脱。挡板下缘贴近赛场地面，安装时需要控制离地间隙，间隙过大会导致球从底部漏出，间隙过小则会在地面不平时产生刮擦。

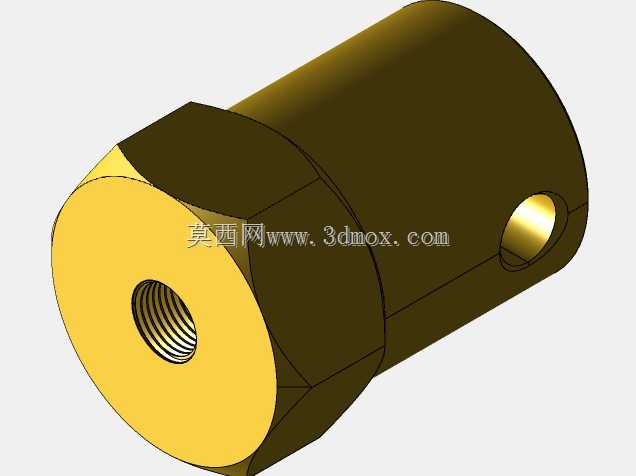

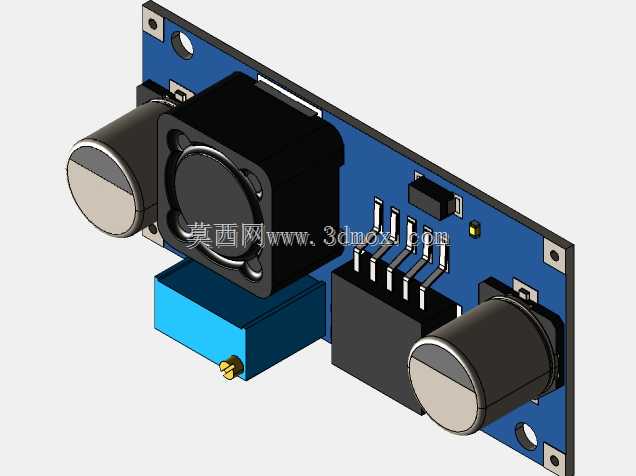

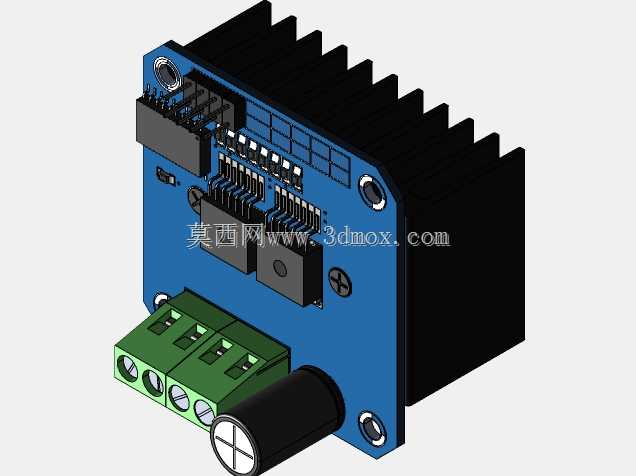

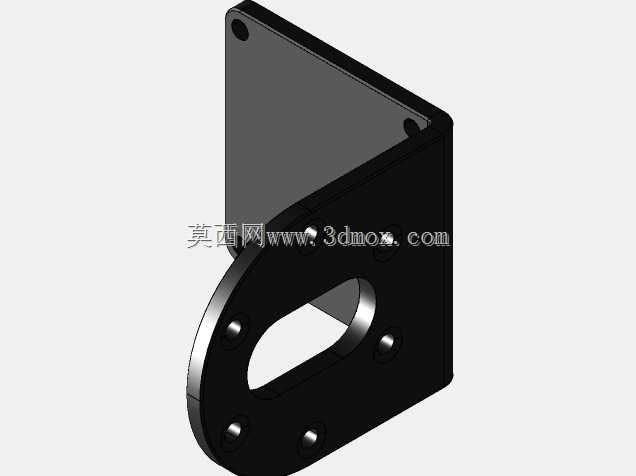

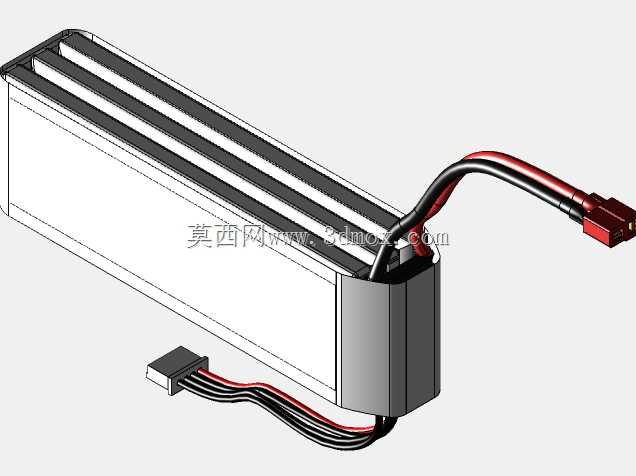

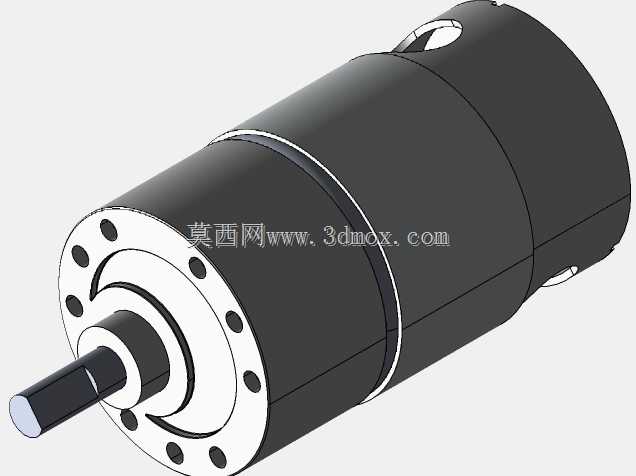

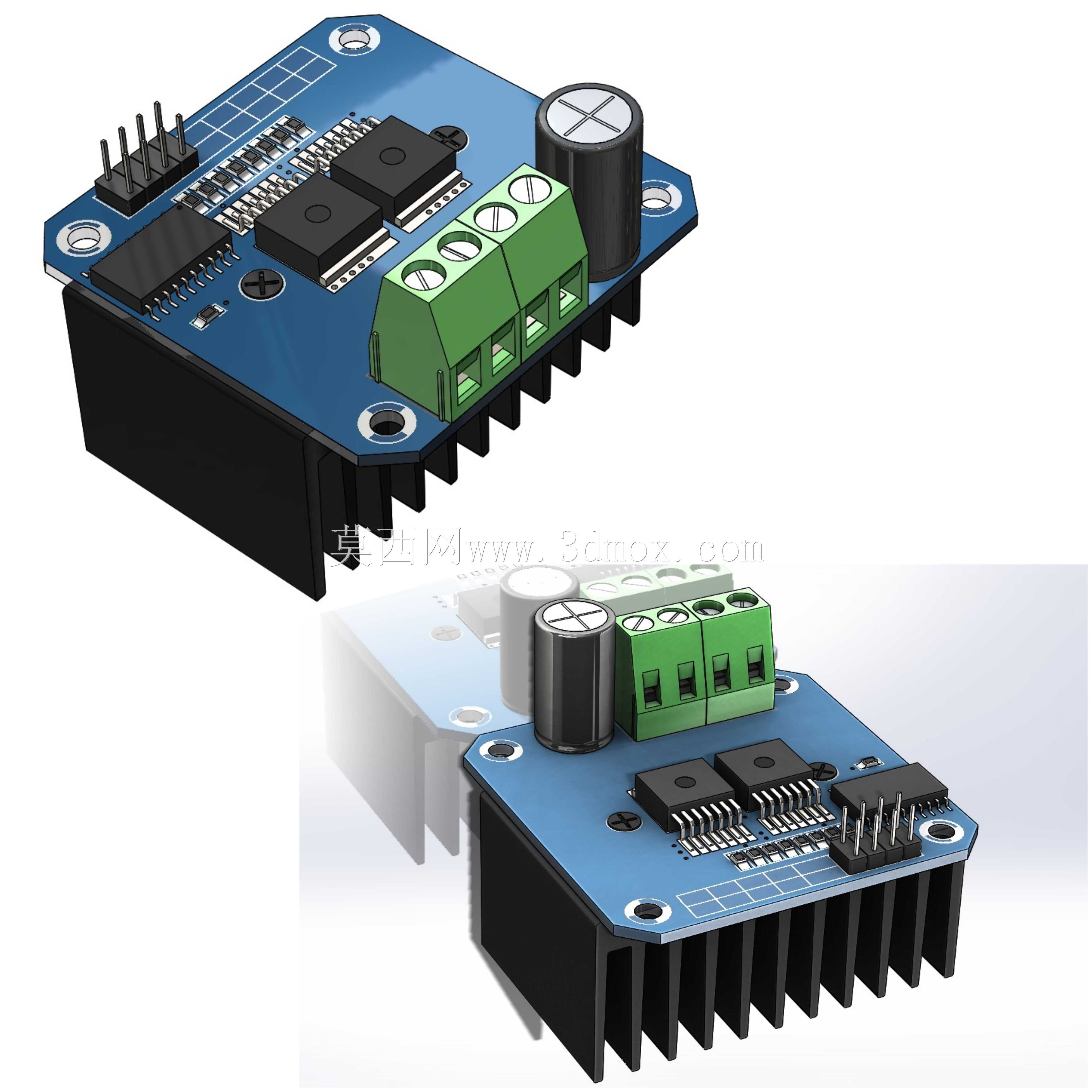

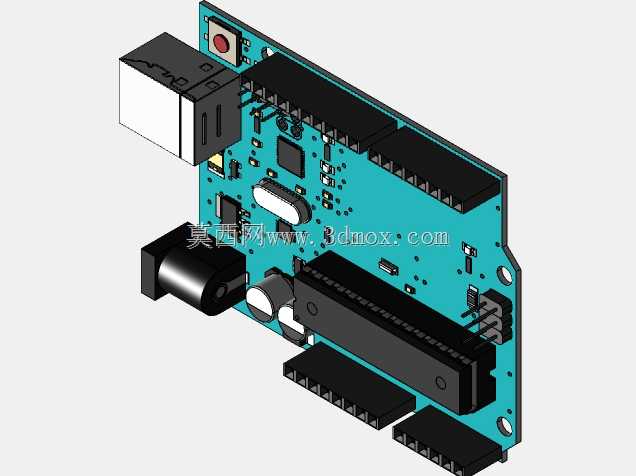

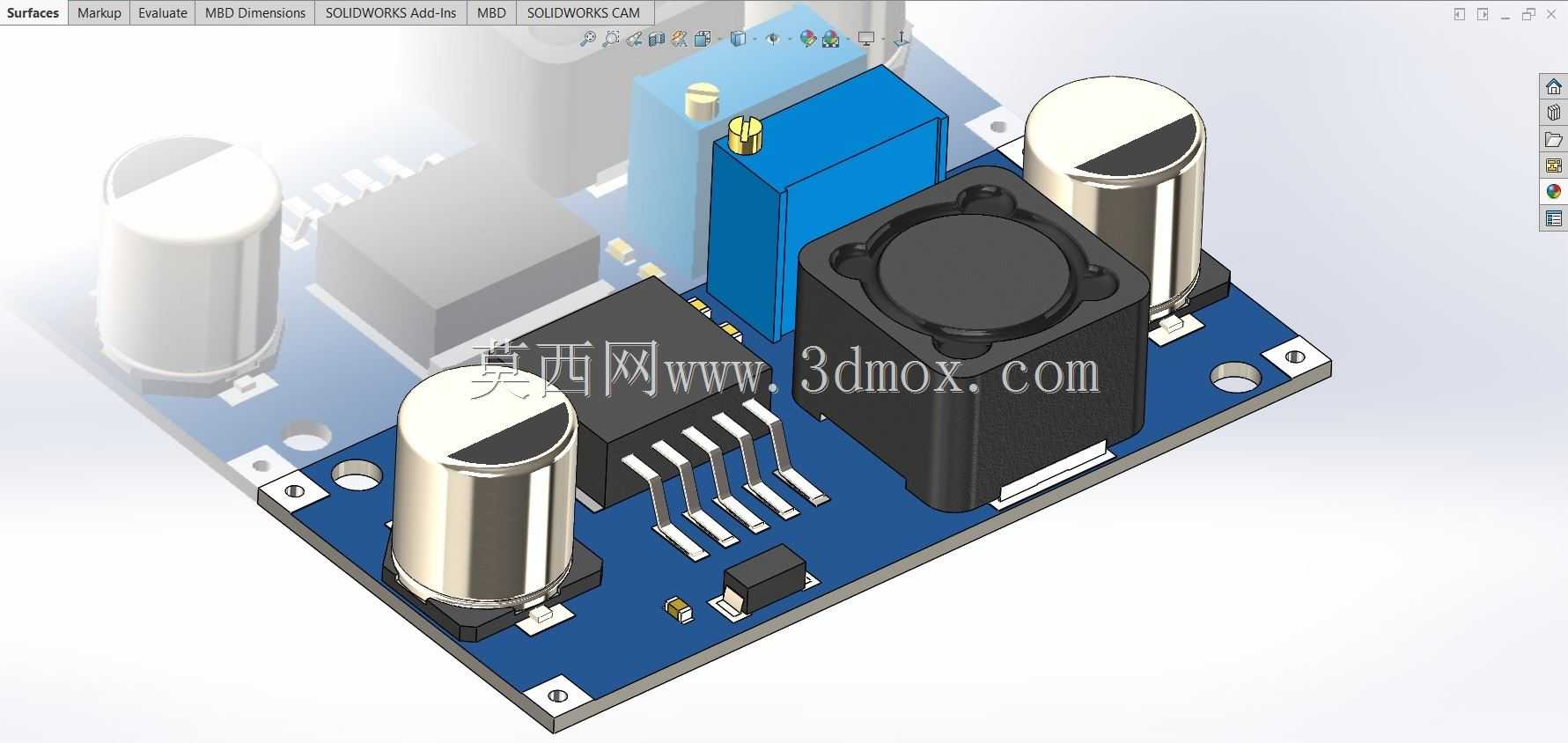

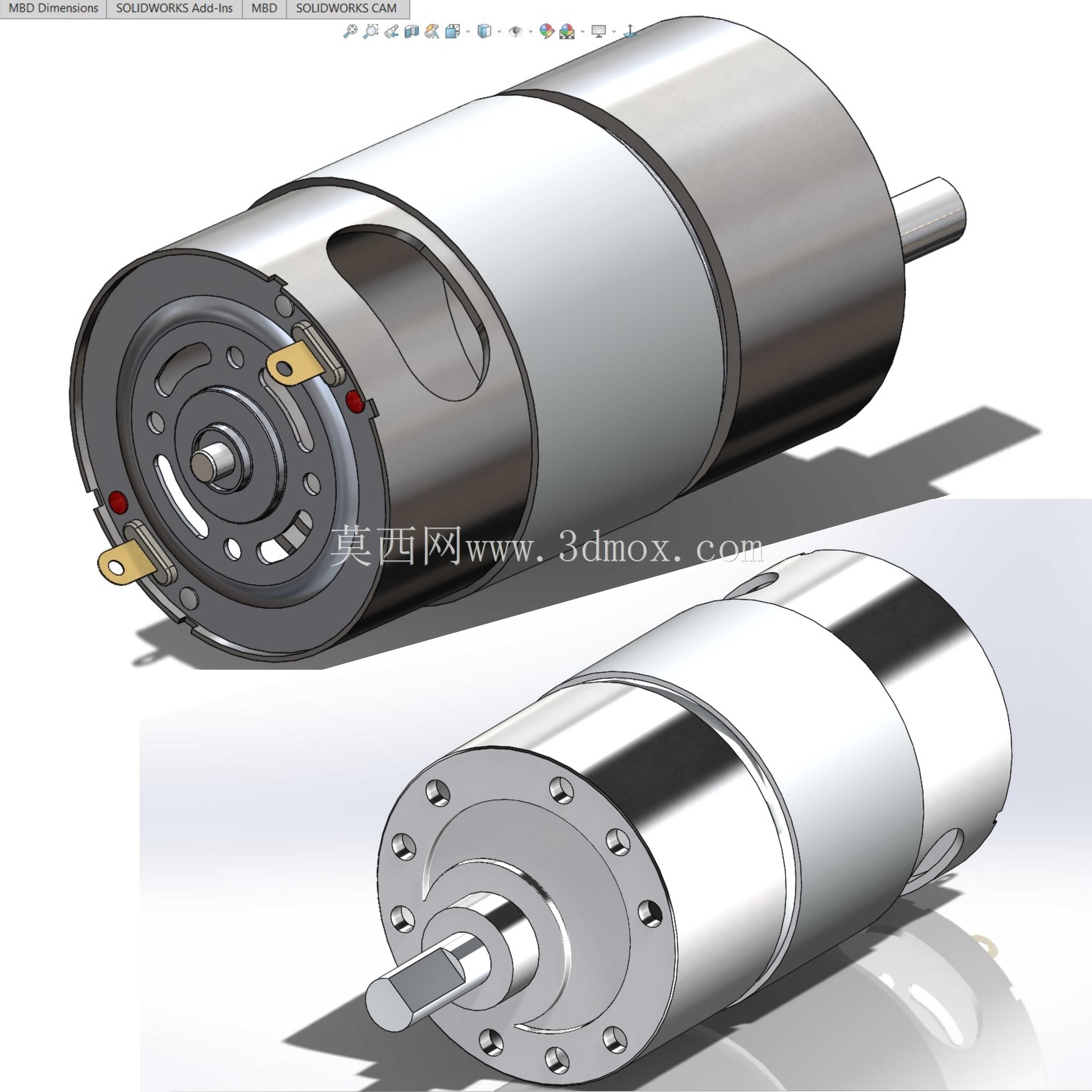

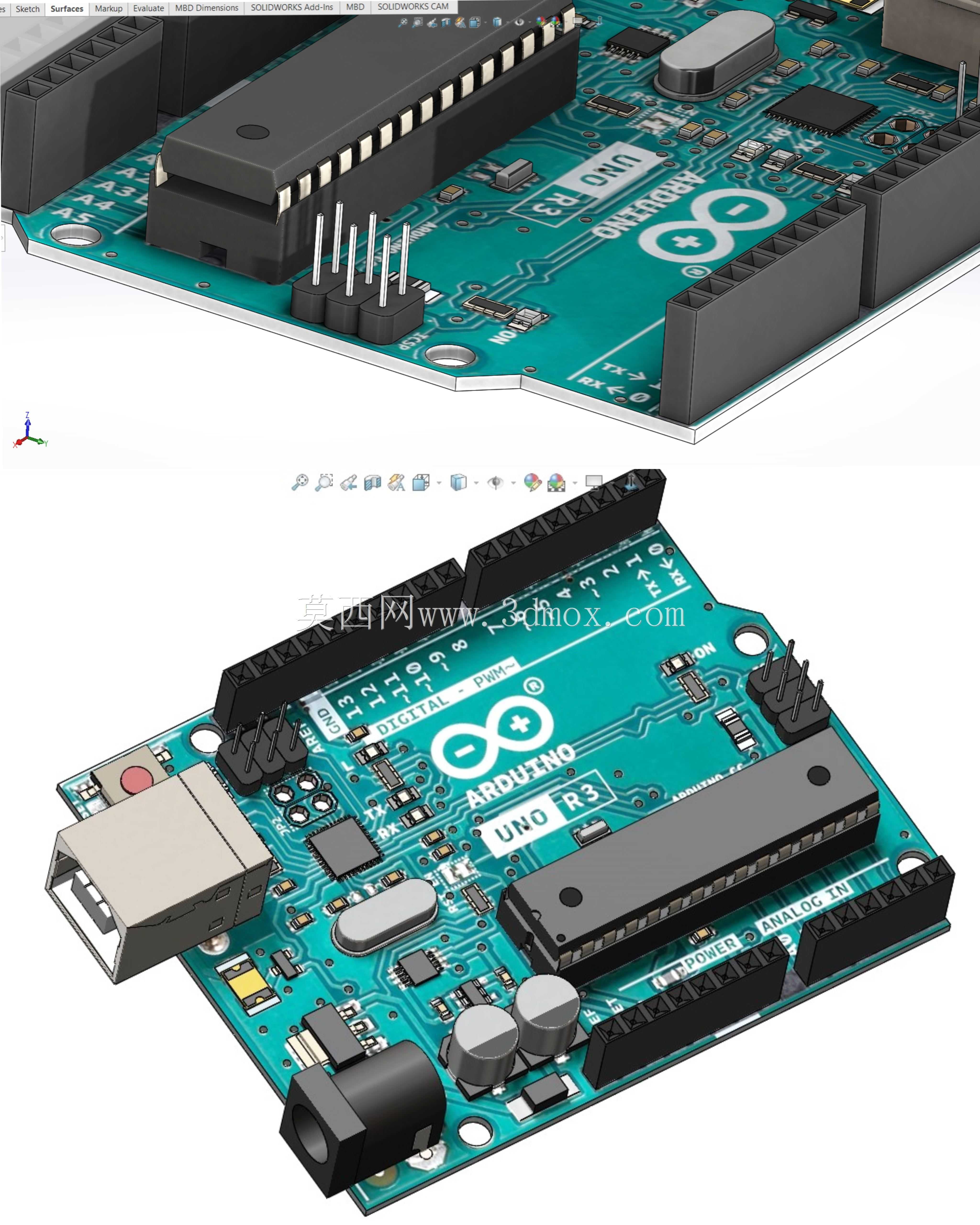

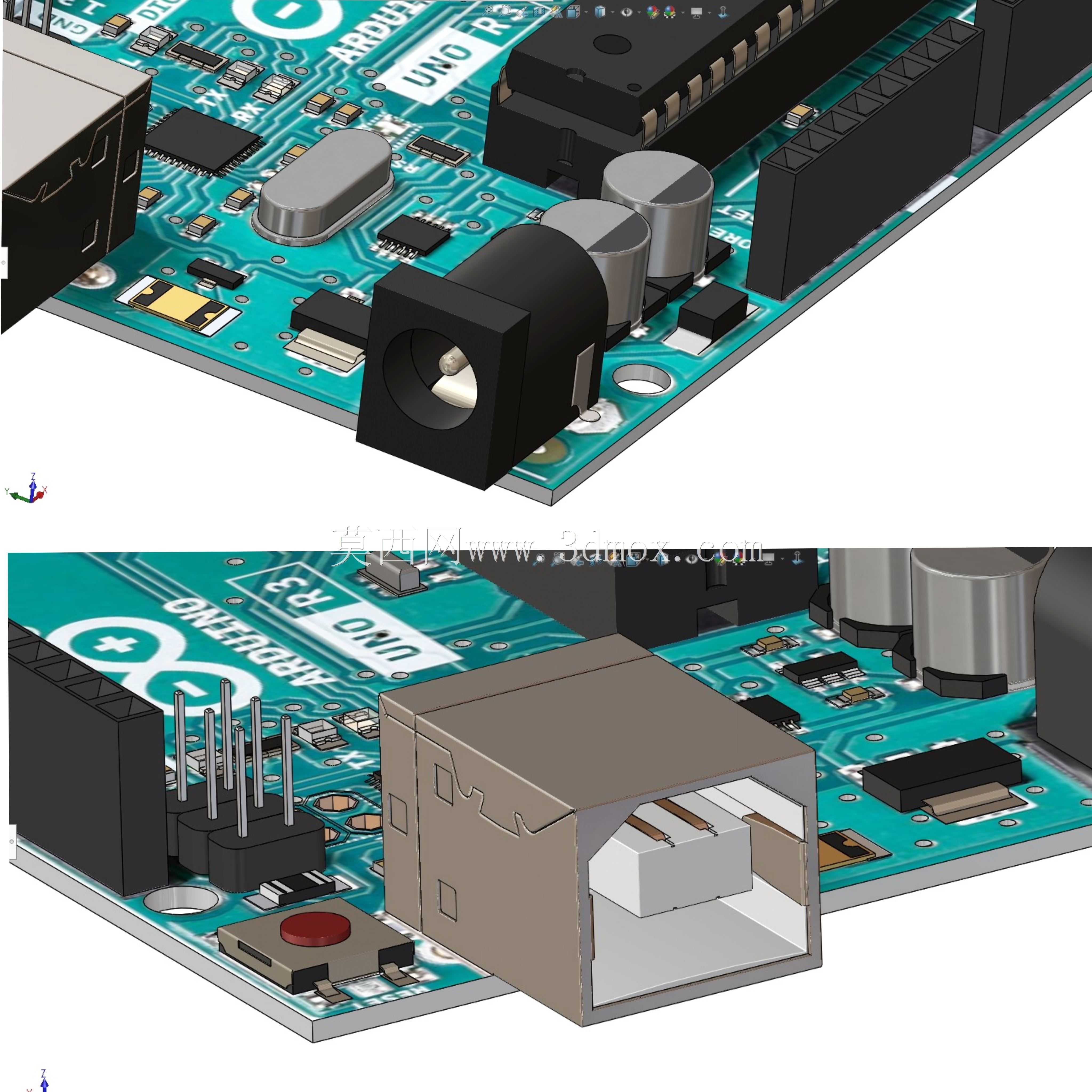

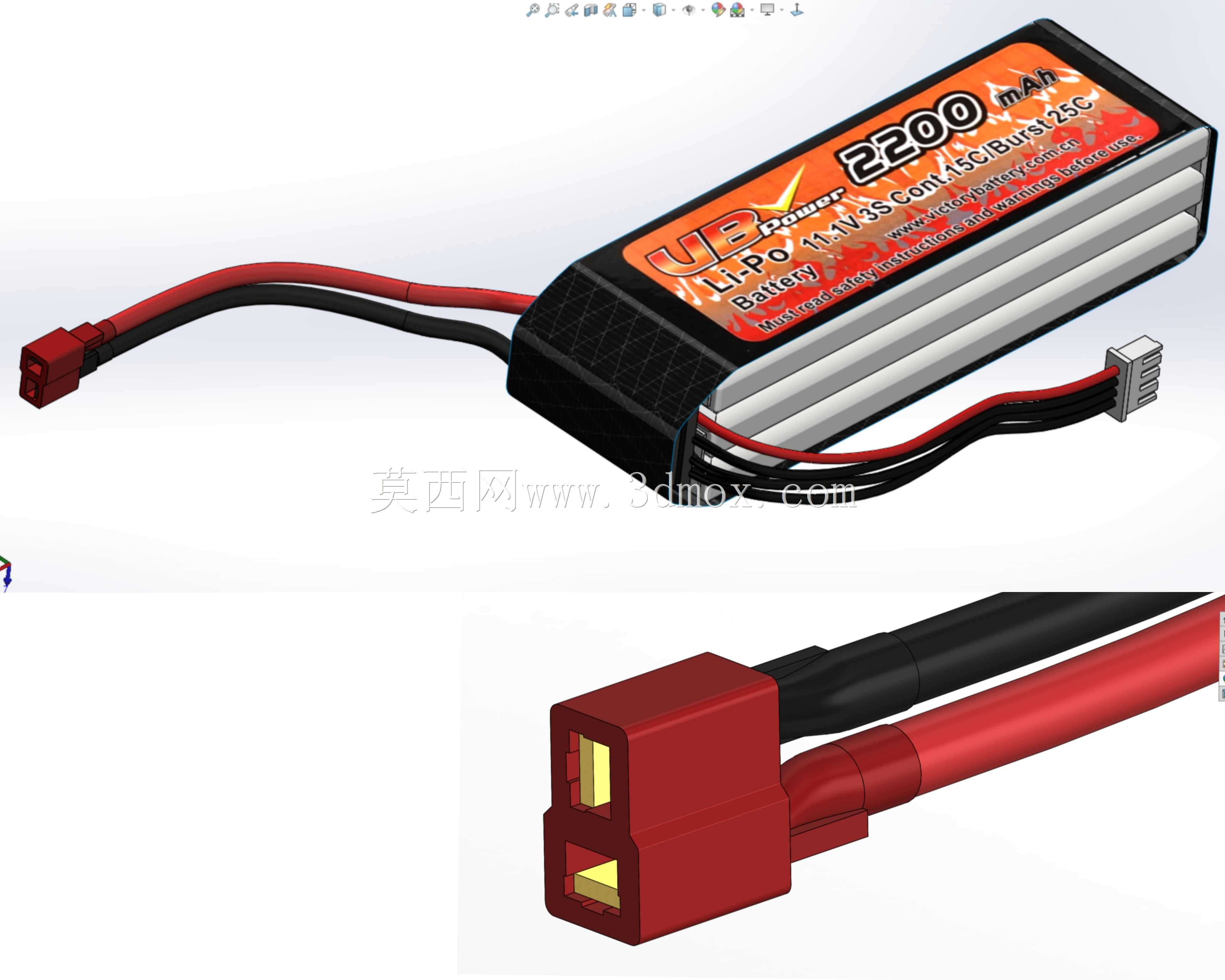

　　中部透明护罩下方完整布置了主控板、驱动板、电池和接线组件，板卡通过立柱与底盘隔离，形成稳定的电气安装层。驱动电机沿车体横向成对安装，电机轴线与轮轴连接路径短，传动环节少，有利于减少竞赛过程中的传动间隙。电池放置在底盘重心附近，使整车重量分布尽量居中，避免前端控球机构过重造成转向迟钝。上层护罩并不承担主要承载任务，主要用于保护电子元件，同时保留调试和接线时的可视性。

　　从建模角度看，该结构把轮系、车架、挡板、电控安装位和外罩拆分为清晰的装配层级，车轮、电机、控制板和紧固件均有独立位置关系，适合用于运动机构校核、装配干涉检查和竞赛改型设计。外形边界以轮距和车头挡板宽度为主要限制，后续若更换更大容量电池或增加传感模块，应优先在底盘中部空余区域扩展，不宜抬高整车质心；若用于不同球径的比赛，可通过调整前端挡板夹角、开口宽度和轮距来改变控球范围，而底盘主体框架仍可沿用。
