星型五缸径向活塞发动机总成结构

　　这套径向发动机总成采用五缸星型布置，五个活塞组件围绕中心曲轴沿圆周方向均匀分布，缸体轴线指向同一回转中心，属于典型的紧凑型多缸往复式动力结构。这类布局早期大量应用于航空活塞动力装置，在小型通航飞机、试验飞行器、航空教学样机以及复古动力改装场景中较为常见；其核心优势在于曲轴长度短、整机轴向尺寸紧凑，多缸同时参与做功时输出扭矩波动小，迎风面积虽然较大，但在风冷条件下各缸暴露充分，散热条件优于直列或V型布置。

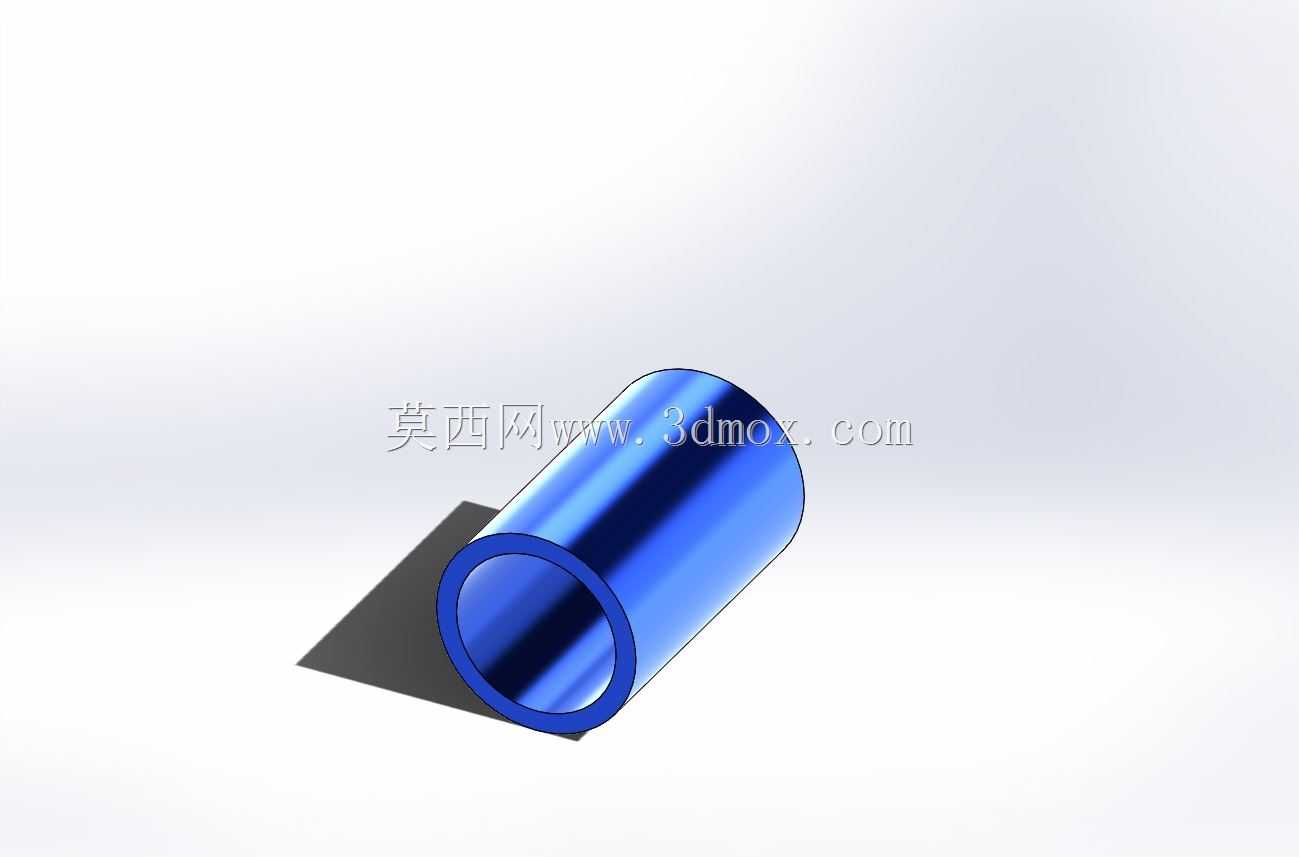

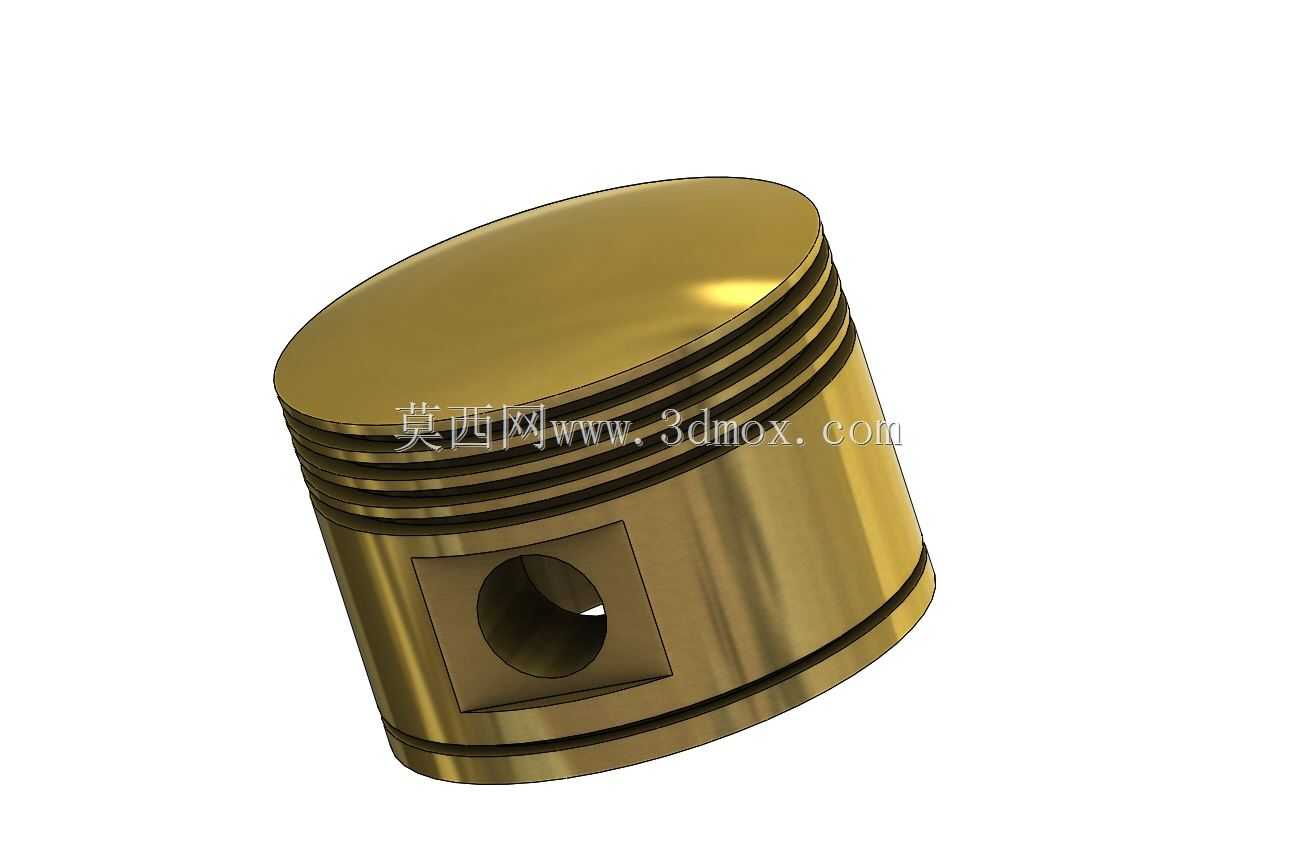

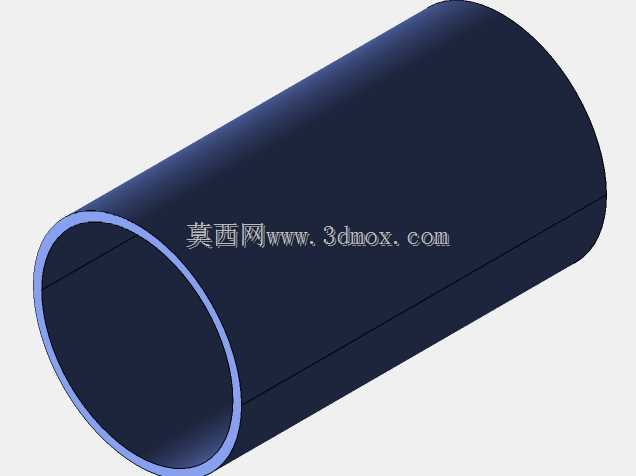

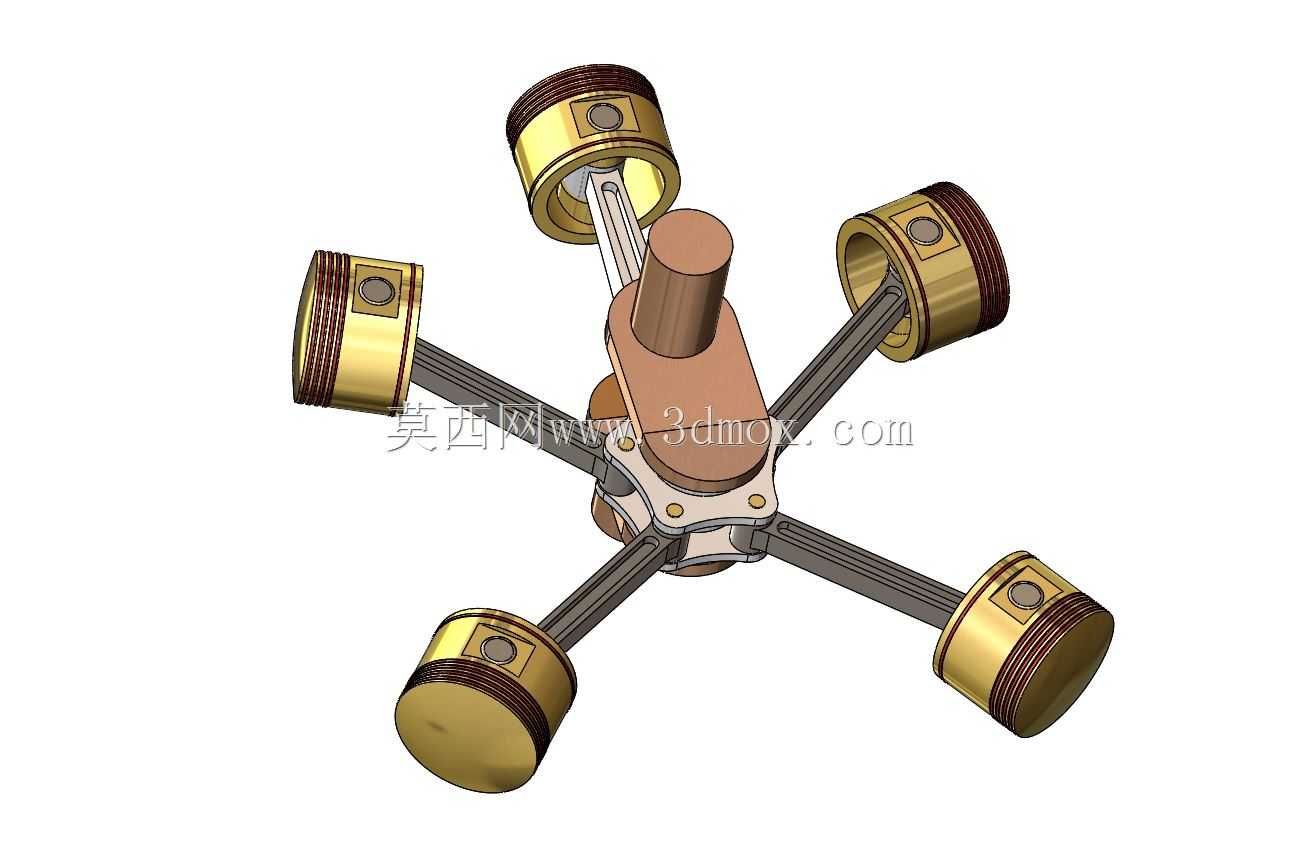

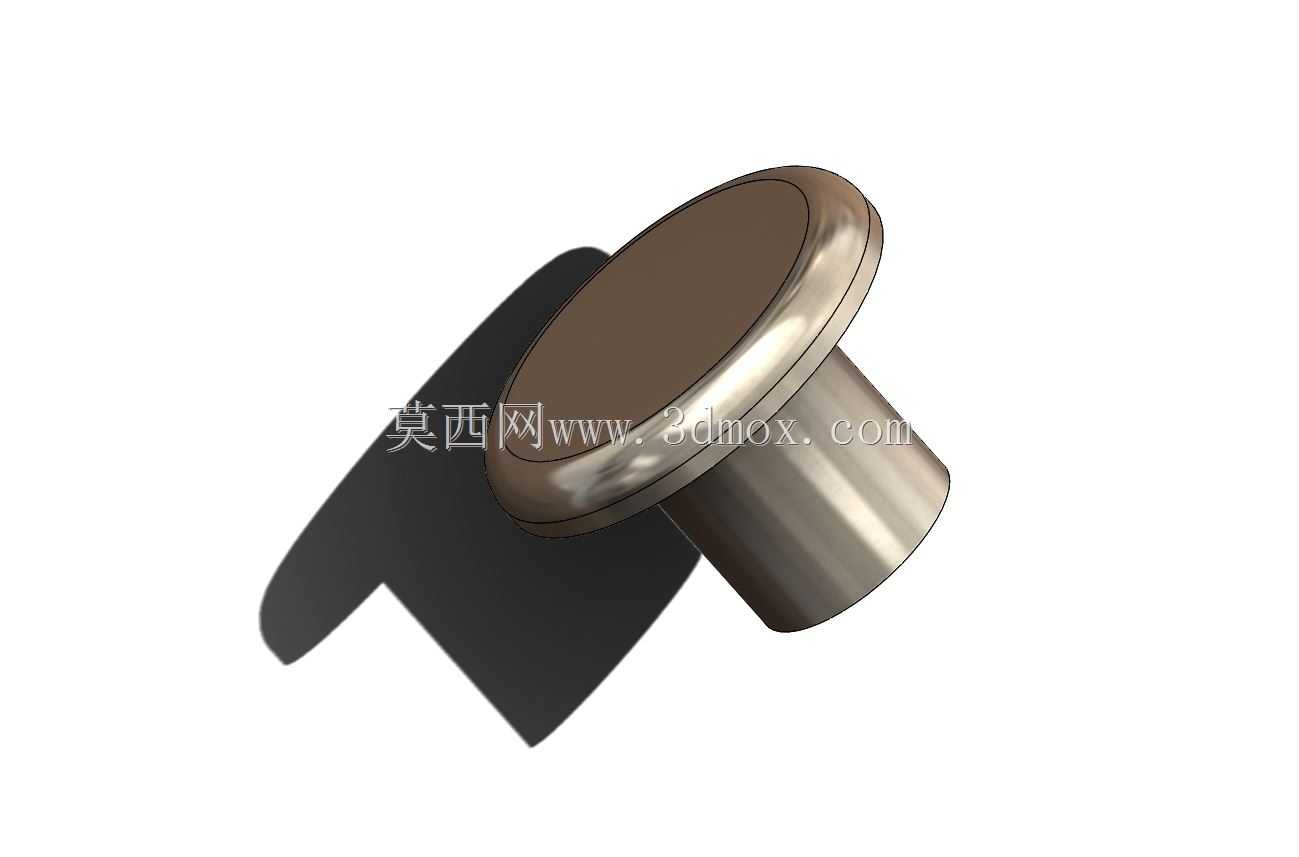

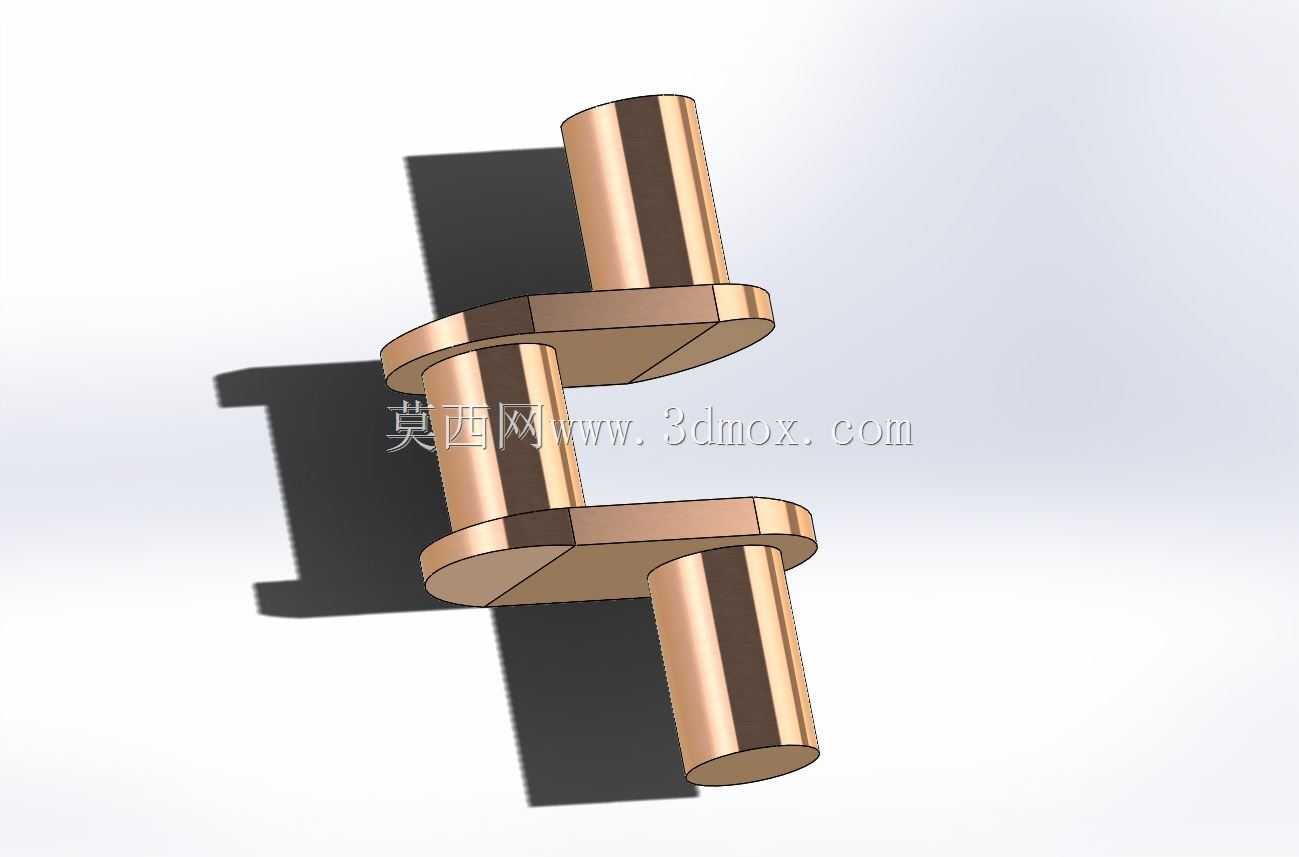

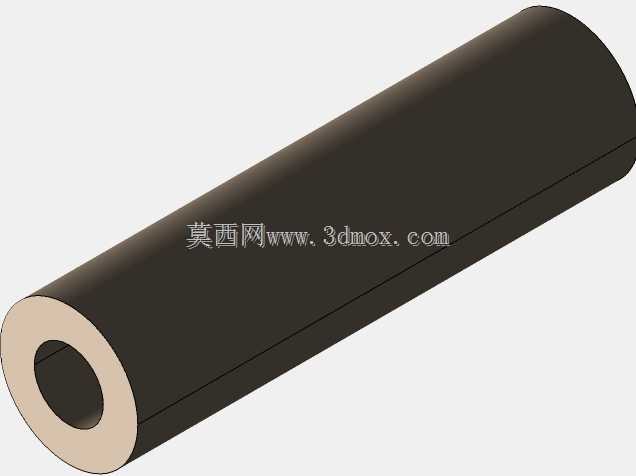

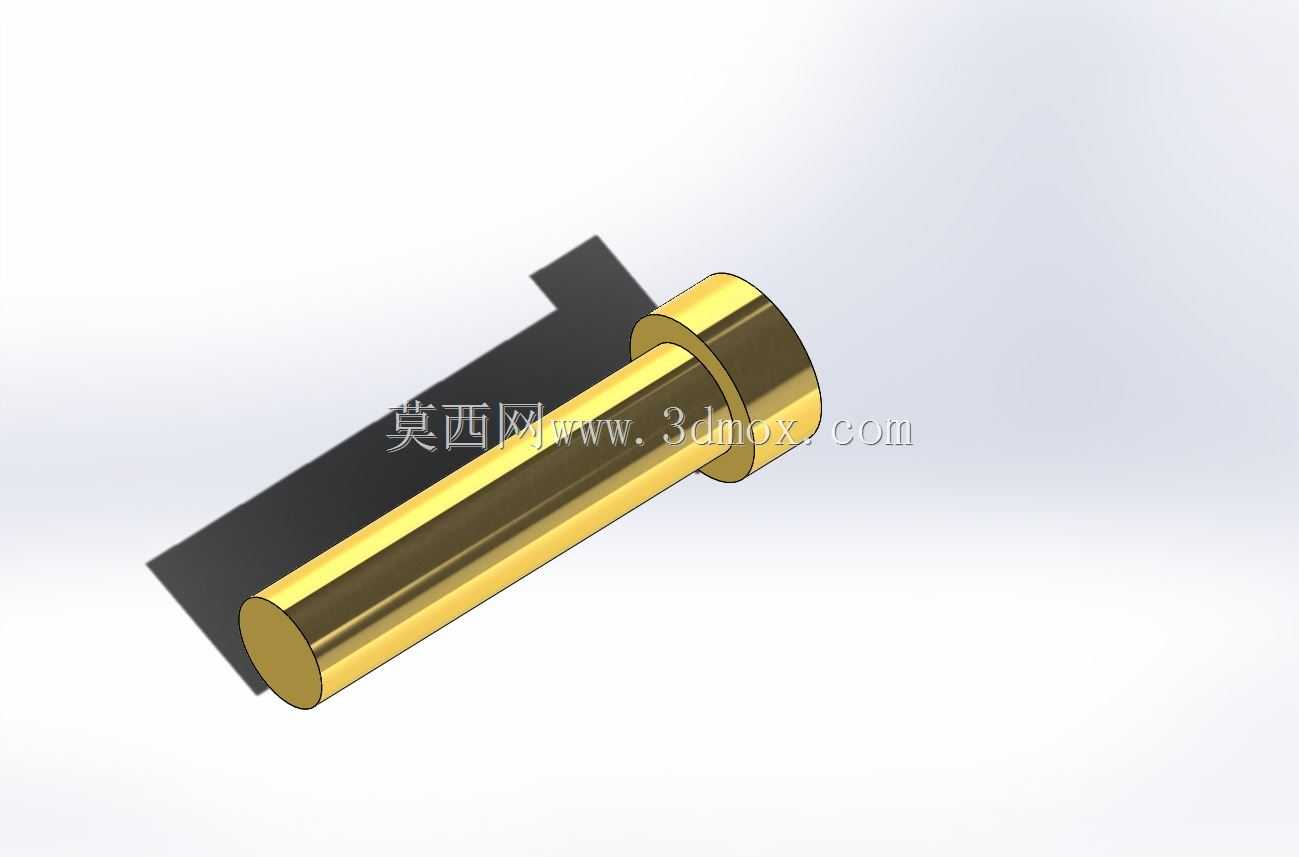

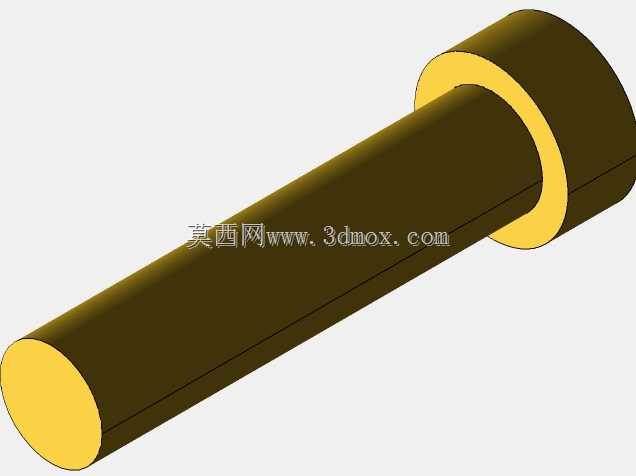

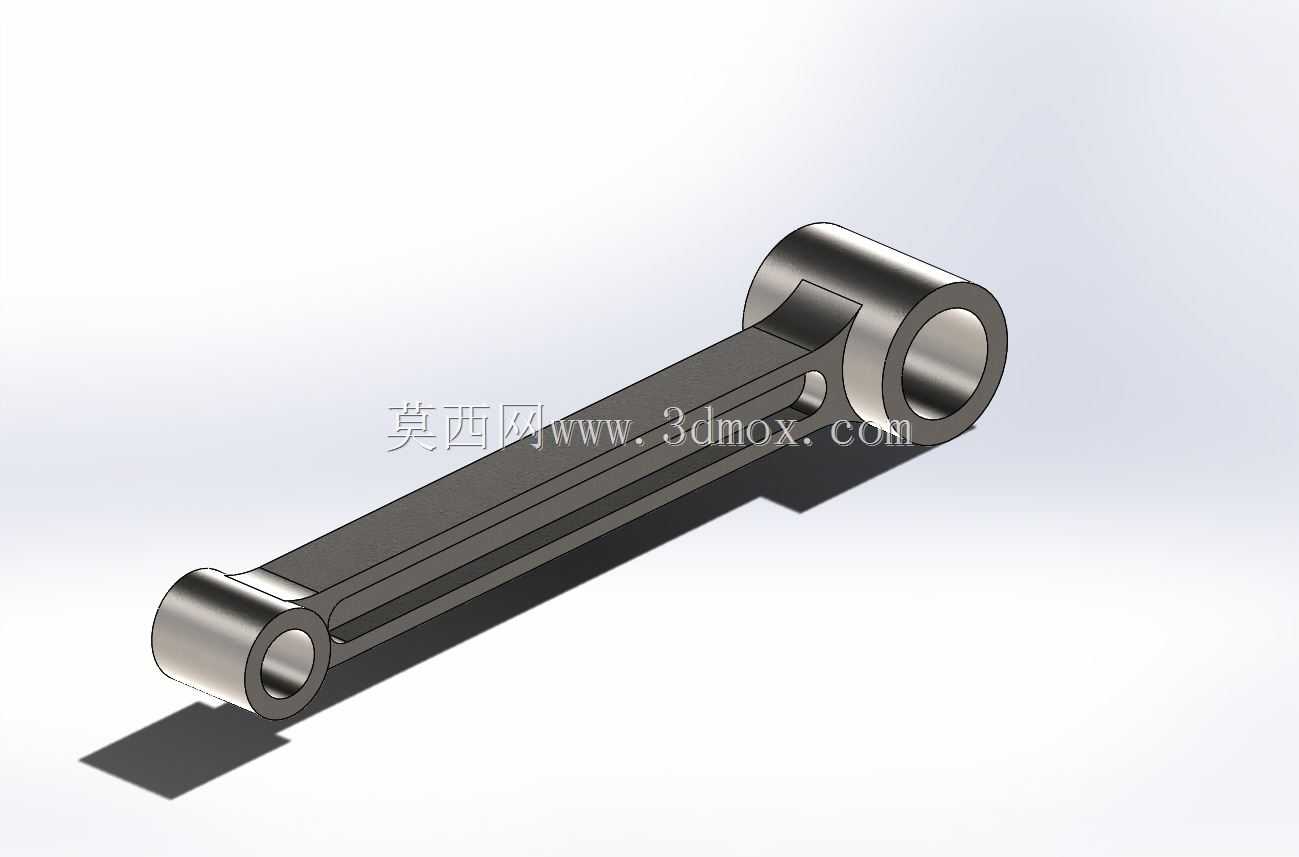

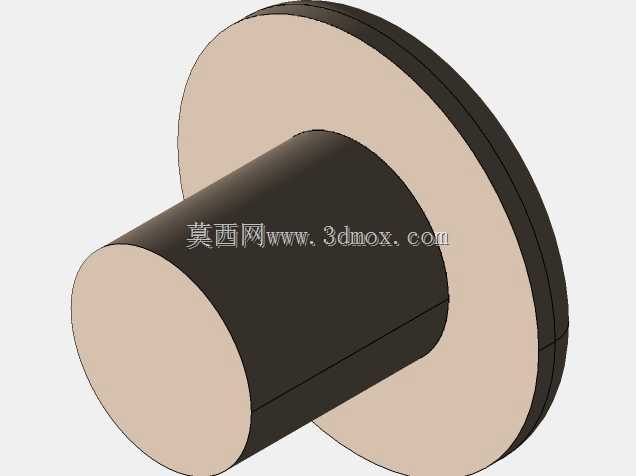

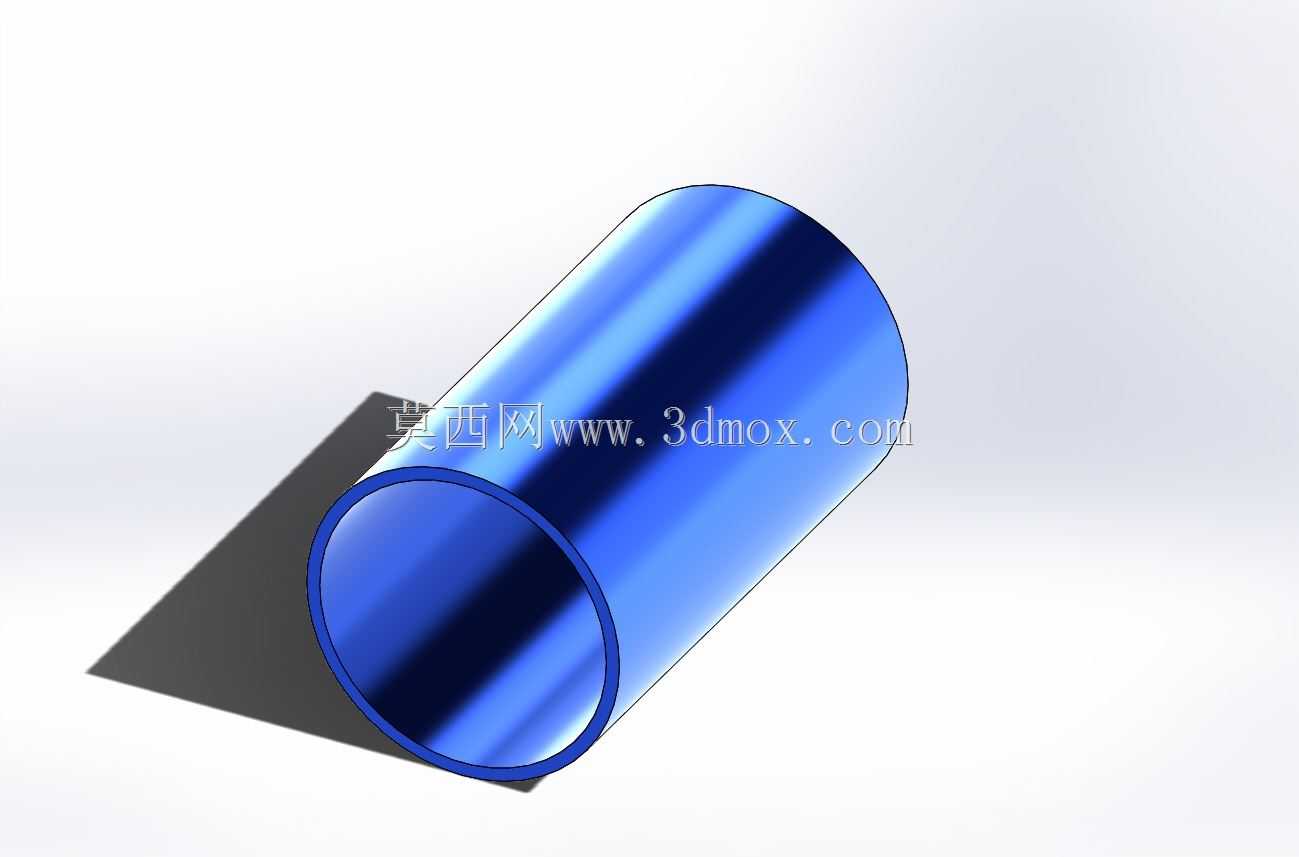

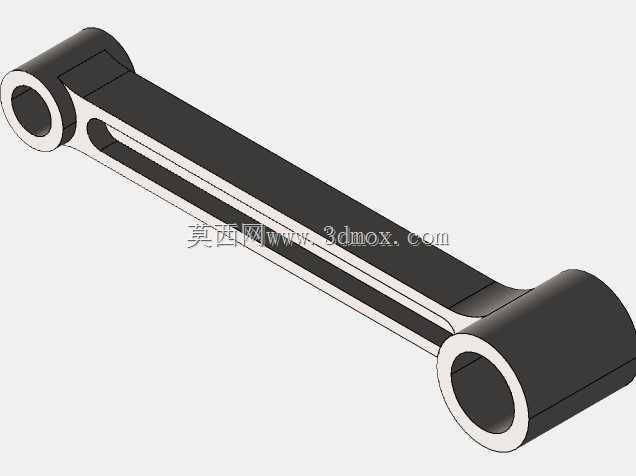

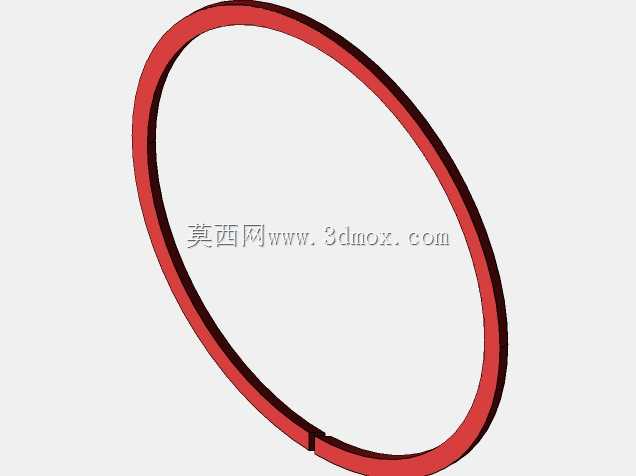

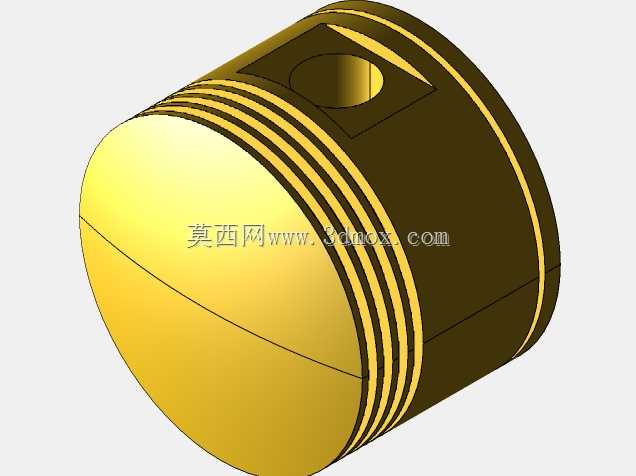

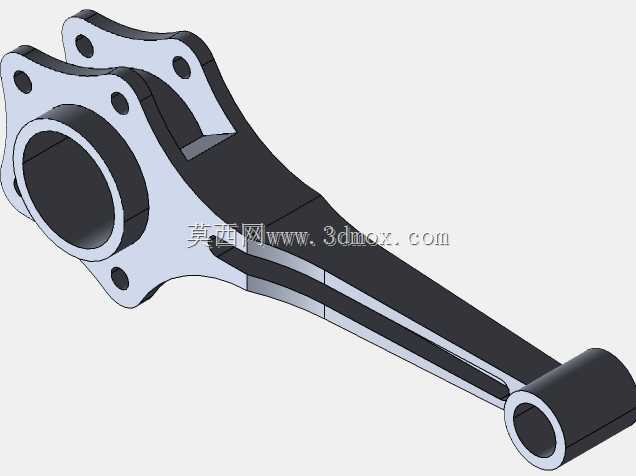

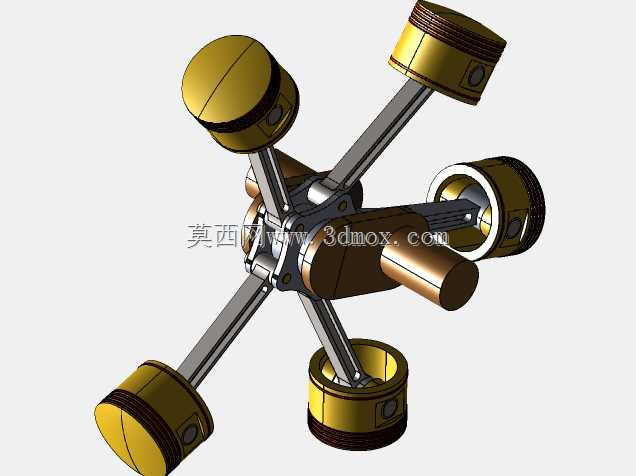

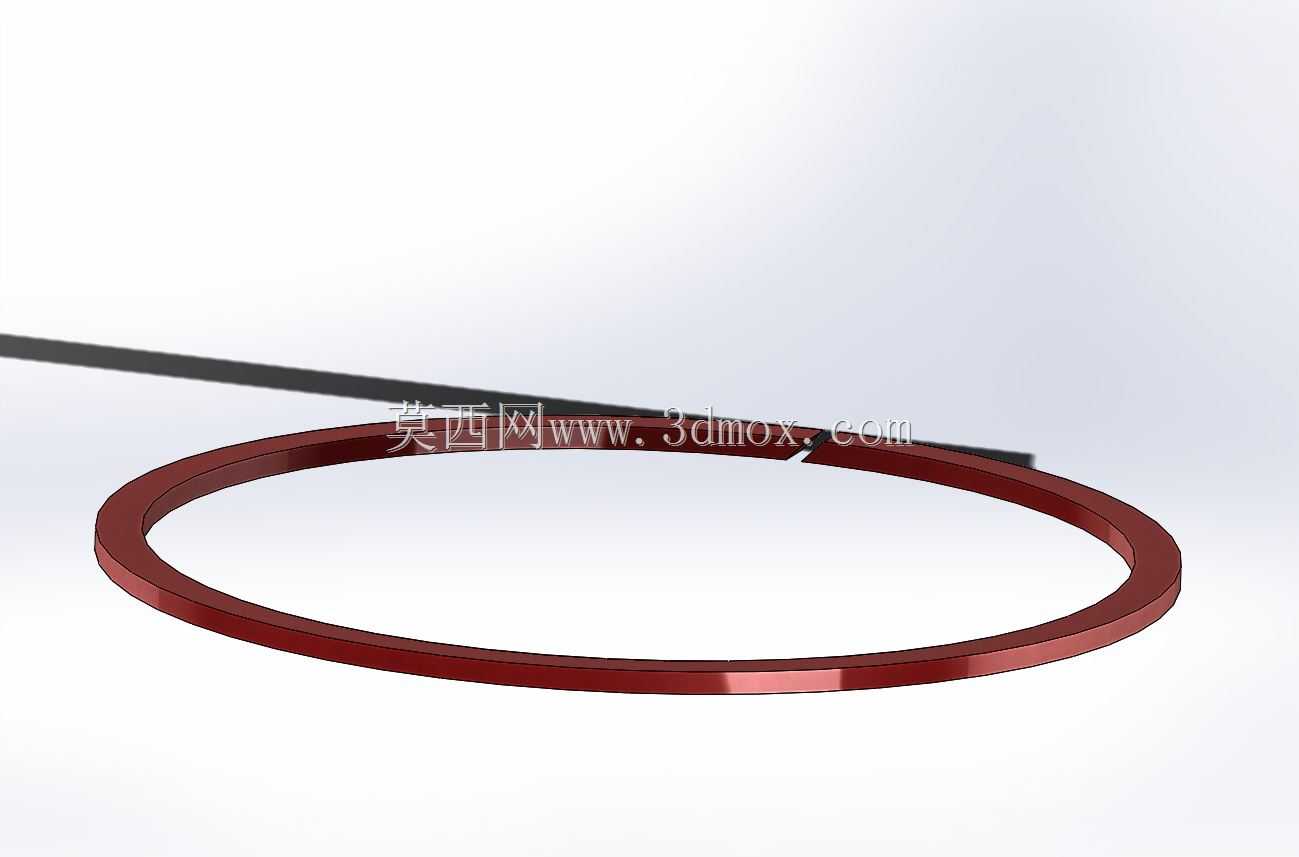

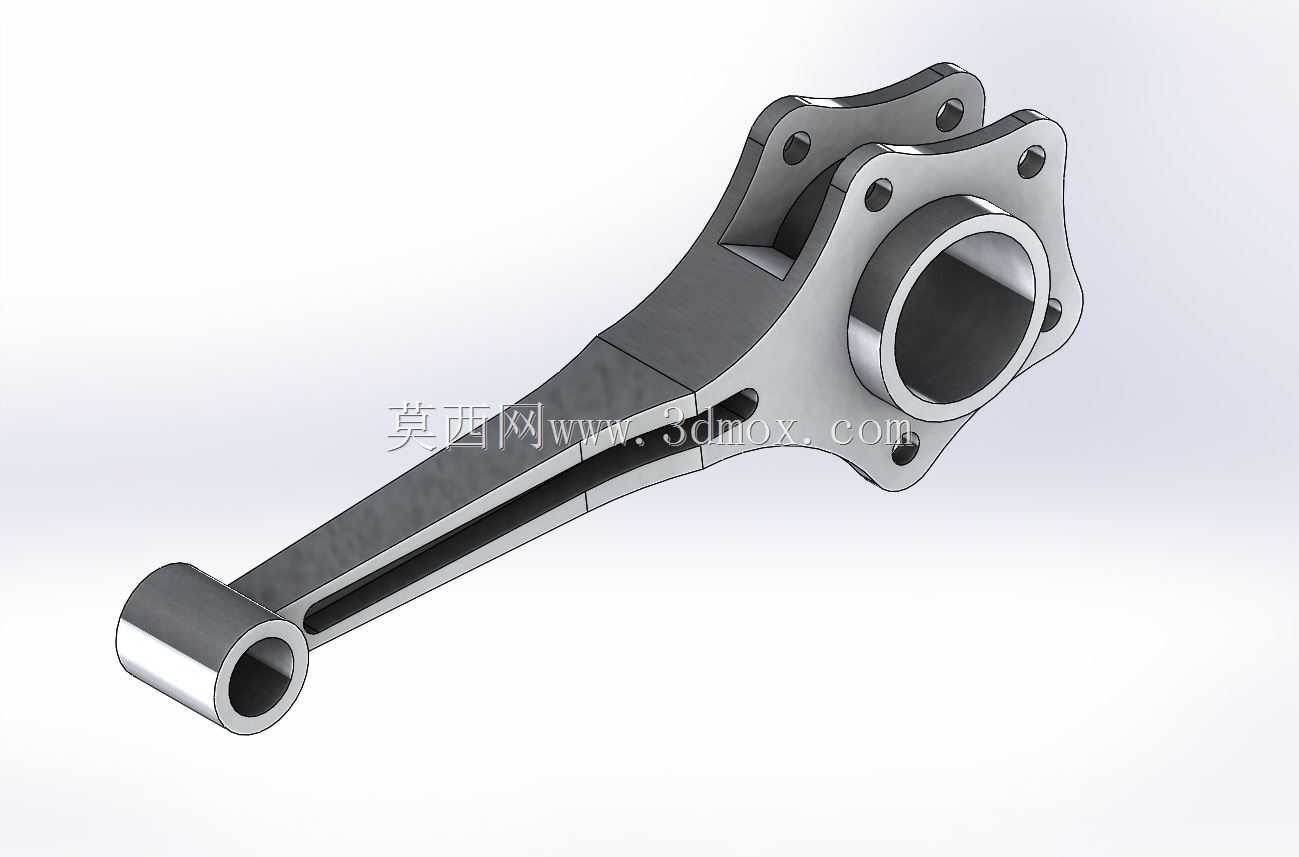

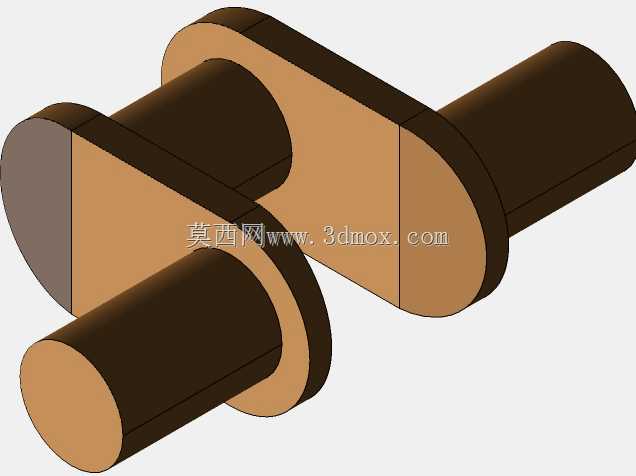

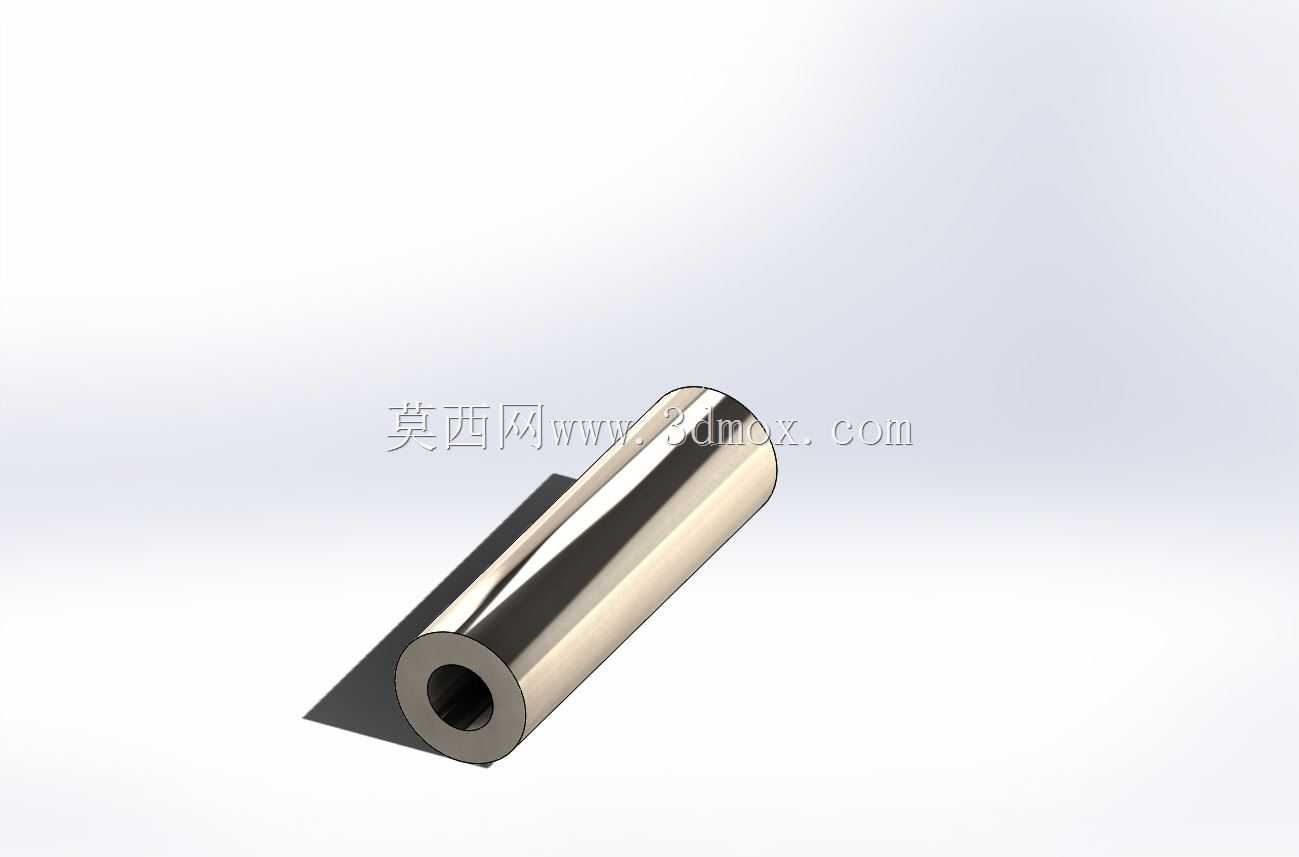

　　从结构组成看，总成包含活塞、活塞环、曲轴、连杆、主杆、连杆臂、活塞销、上衬套、下衬套和活塞销等关键零件。五个活塞分别通过活塞销与对应连杆铰接，连杆端部再汇聚到中心曲柄机构；其中主连杆承担主要传力路径，其余连杆通过铰接方式与主杆或曲柄盘连接，把各缸往复运动转化为曲轴的连续旋转。活塞外圈设置多道活塞环，用于密封燃烧室压力并控制缸壁油膜，衬套则布置在销孔和铰接孔位置，降低相对转动部位的磨损。

　　建模时需要重点处理星型布置带来的空间干涉问题。各缸以中心轴为基准呈放射状排布，活塞、连杆和曲柄盘在同一平面附近运动，若连杆长度、曲柄半径或铰接点位置设置不当，很容易在相邻缸之间发生碰撞。因此结构设计通常先确定曲柄半径和活塞行程，再反推连杆长度、缸体中心距以及铰接盘厚度；活塞销轴线应与缸体轴线垂直相交，连杆大端与曲柄销之间保留合理间隙，衬套压装后还要保证销孔同轴度。

　　安装边界方面，径向发动机的外形轮廓近似圆盘，轴向占用空间小，但径向包络较大，外围需要为五个气缸、活塞往复行程和散热气流预留空间。中心曲轴输出端一般作为与螺旋桨、减速器或试验台架连接的接口，安装时需保证曲轴轴线与负载轴线同轴。机架支撑点宜靠近中心曲柄箱，避免星型缸体承受额外弯矩。对于教学演示或结构验证而言，该总成能够清晰展示活塞往复、连杆摆动、曲柄回转以及多缸相位配合关系，也可用于运动仿真、干涉检查、装配工艺分析和风冷动力装置的方案论证。
