高速并联德尔塔分拣机器人机械结构

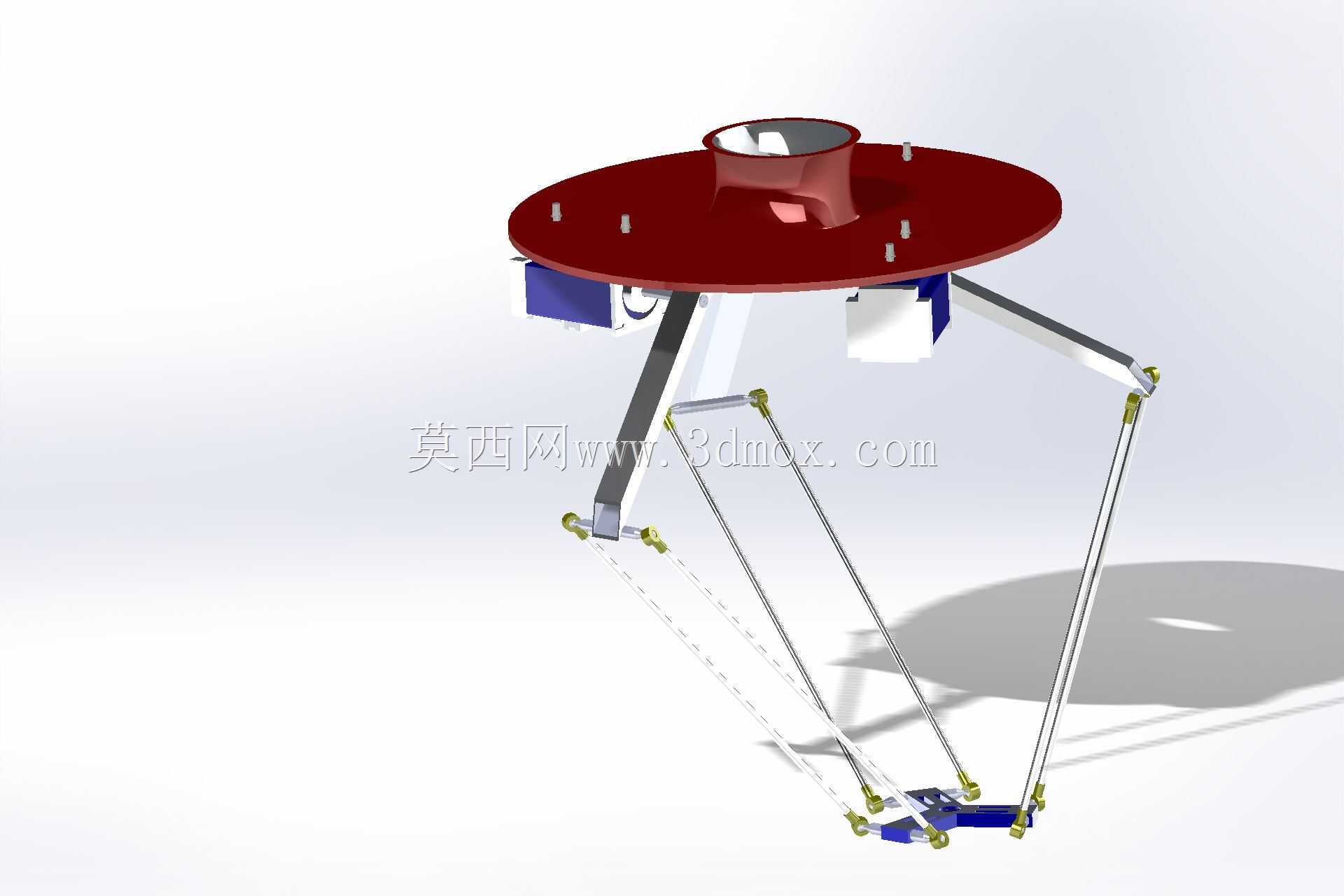

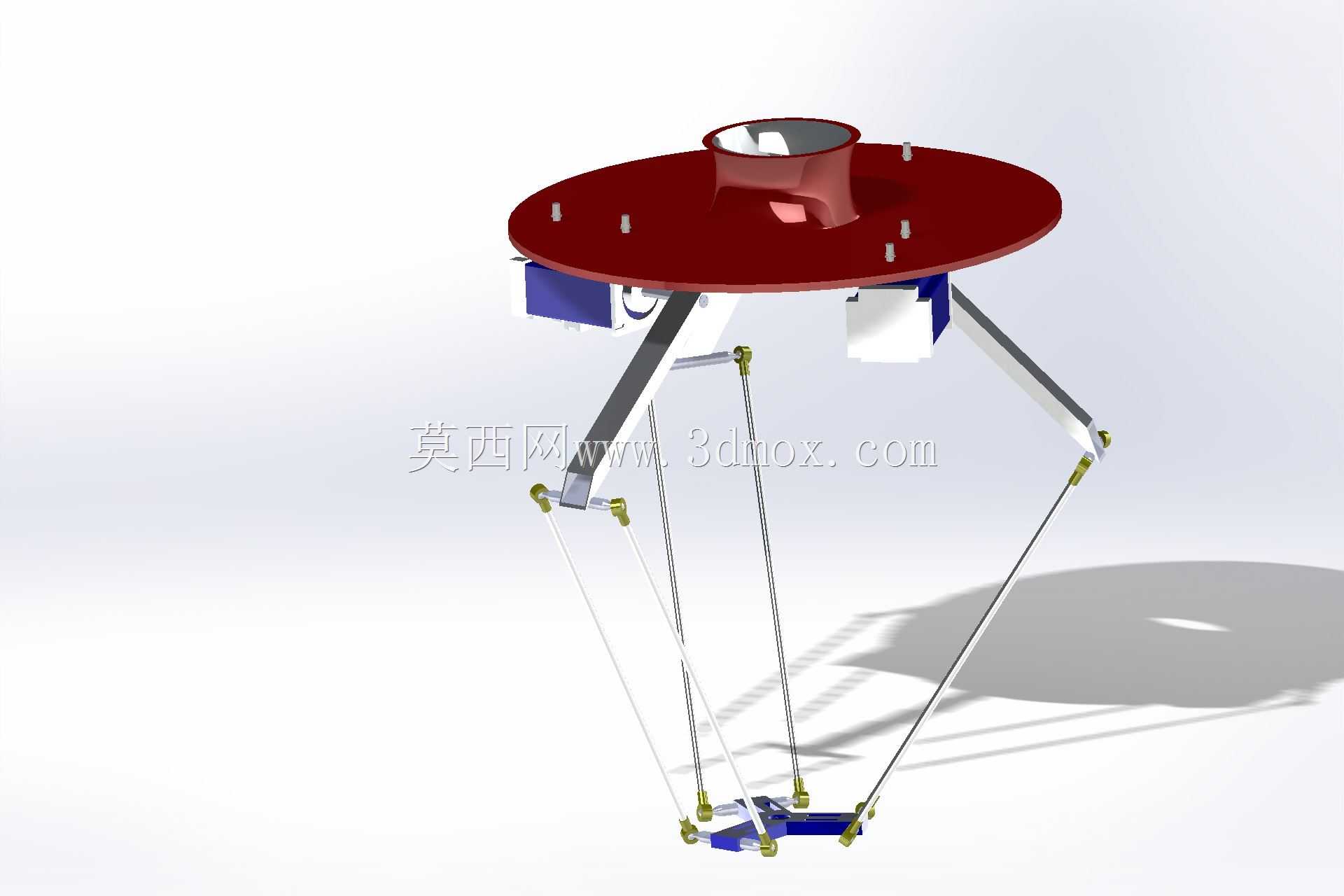

　　这套并联拾取机构面向电子小件分拣、食品装托、医药装盒、五金件摆盘以及3C装配工位的高速上下料场景，核心价值在于把末端执行器在有限圆柱工作空间内的平动动作做到高节拍、低残余振动。整机采用静平台在上、动平台在下的倒挂式布置，顶部圆盘作为安装基准，三个驱动臂沿圆周均布，驱动单元可布置在固定平台附近，使运动杆件承担较轻负载，从而降低惯量。

　　从结构思路看，三组支链分别由主动摆臂、平行四边形拉杆和球铰或万向铰接点组成，约束动平台始终保持水平平移，避免末端在抓取过程中产生不必要姿态翻转。静平台中央预留筒体或主轴安装区域，可根据项目集成视觉相机、气管、走线护套或旋转执行组件；周边凸台和连接孔用于固定减速器、伺服电机或摆臂转轴。动平台尺寸紧凑，下端预留法兰接口，可换装真空吸盘、夹爪、电磁铁或专用快换工具。

　　实际选型时，安装边界主要由顶部圆盘直径、支臂展开半径和下方动平台行程决定。设备通常固定在机架横梁或工位支架上，上方需要留出驱动元件、线缆弯曲半径和维护空间，下方则要保证输送带、料盘、包装盒与末端工具之间无干涉。支臂在极限姿态下会向外展开，因此安全围栏、视觉光源和来料导向不能贴近支链运动包络。动平台位于工作区中心时刚性最好，靠近边界时拉杆角度变化明显，加速度和负载应适当降额。

　　建模时需要重点核对主动臂长度、从动拉杆长度、铰链点分布圆直径以及上下平台相对高度，这些尺寸直接决定可达截面和Z向升降范围。球铰位置应保留装配间隙和锁紧结构，拉杆两端采用可调接头时可补偿加工误差，但调整后需保证三组支链几何一致。线缆与气管宜沿静平台中心或支链附近约束，避免高速往复摆动时拖拽工件。

　　该机构适合在连续节拍工况下完成拾取、搬运、排列和装箱，不适合承受大偏载或长力矩。若用于粉尘、冲洗或腐蚀环境，应在铰链、电机和接头上增加密封与防护。整体结构件可选用铝合金、碳纤维杆或不锈钢件，在轻量化、刚度和卫生等级之间取得平衡。
