两级同轴式齿轮减速传动箱体结构

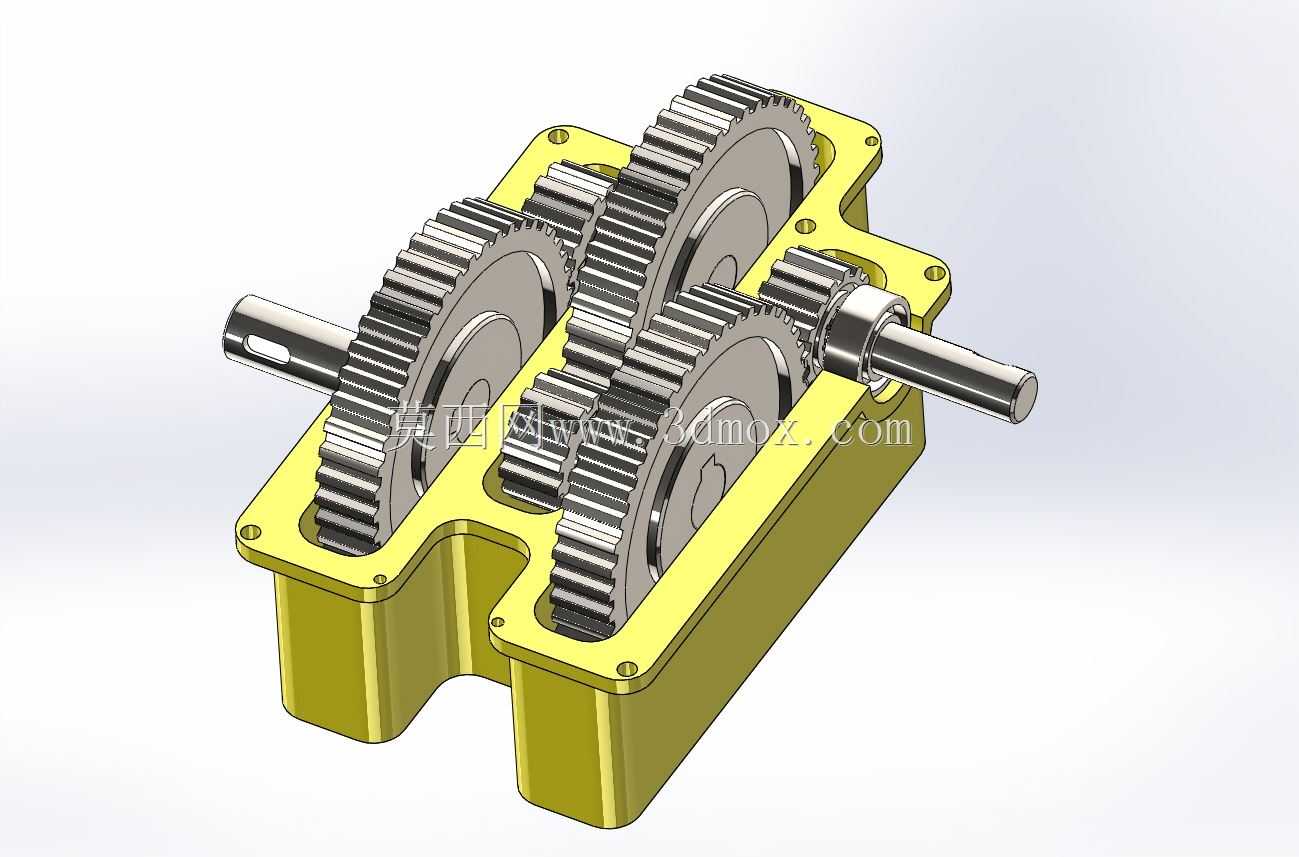

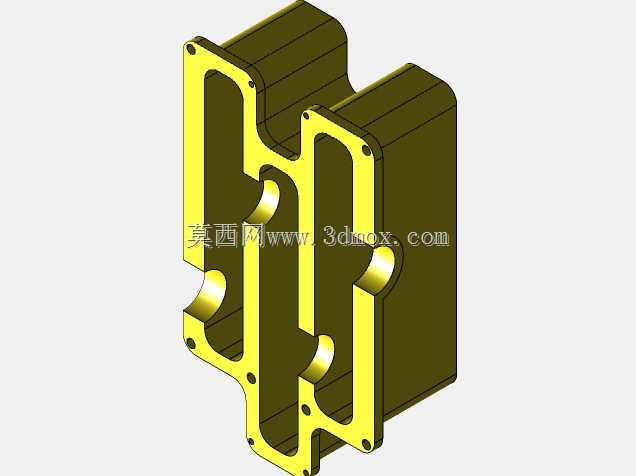

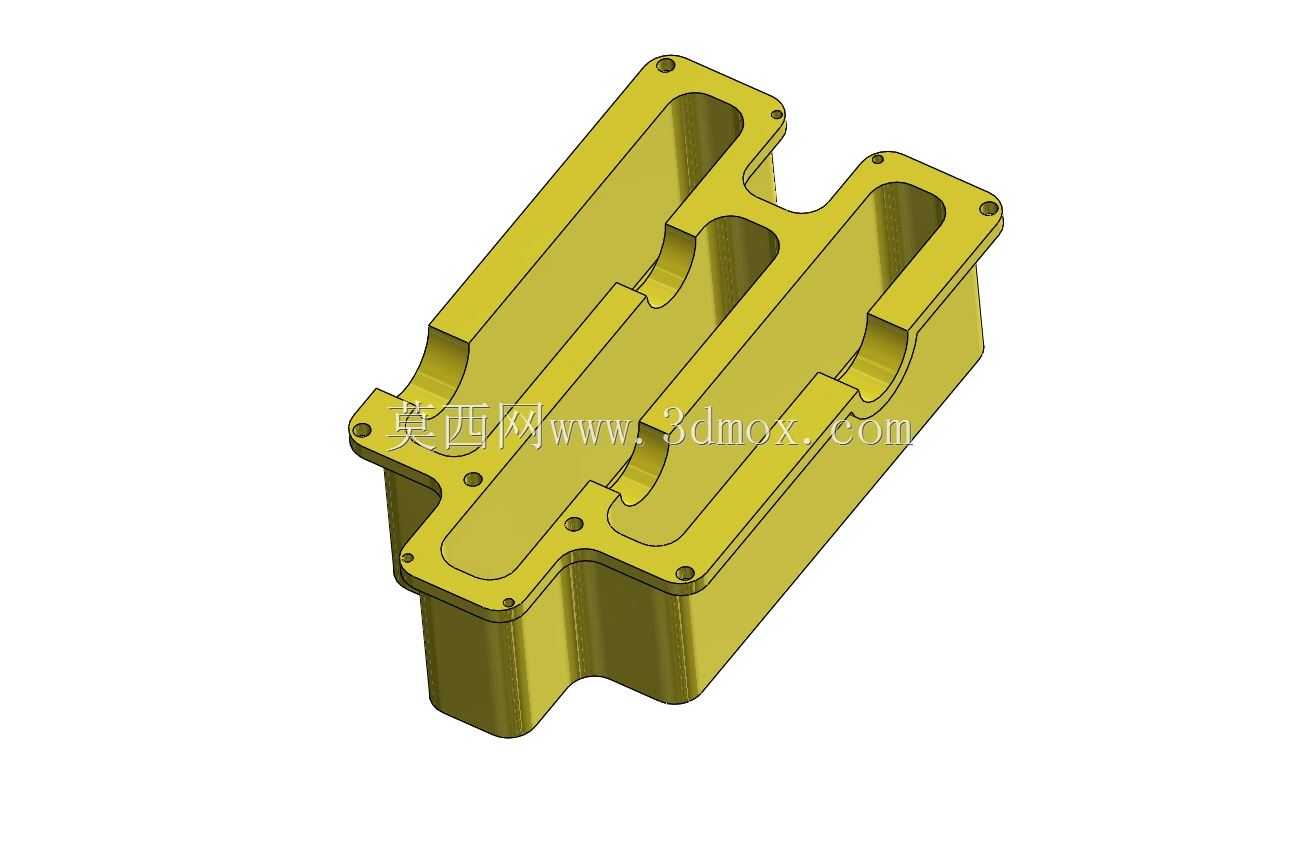

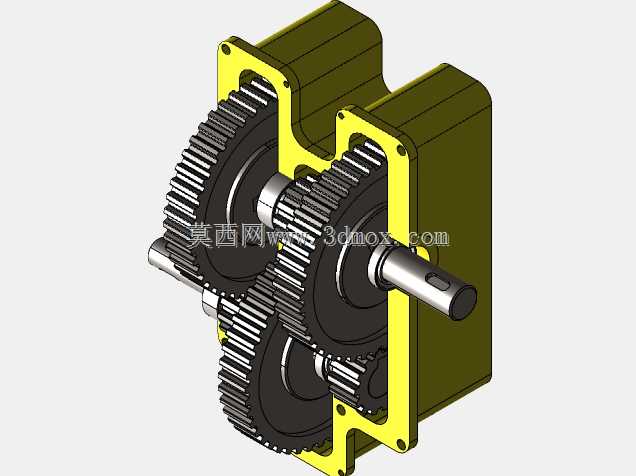

　　这套两级齿轮减速传动结构，核心作用是在原动机与执行机构之间完成转速下调与扭矩放大，常见于小型输送线、轻工辅机、实验台架以及需要低转速大输出力矩的传动工位。整套结构采用开式可视的箱体布局，箱座做成下沉式容腔，既可以容纳啮合齿轮的下部空间，也为润滑脂留存、齿轮运转避让提供了足够边界，箱盖结合面布置一圈紧固孔，装配后可把传动部件封闭在箱体内，降低杂物进入啮合区的风险。

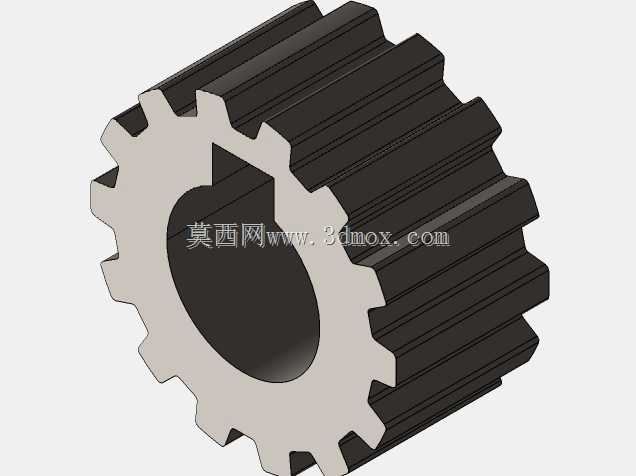

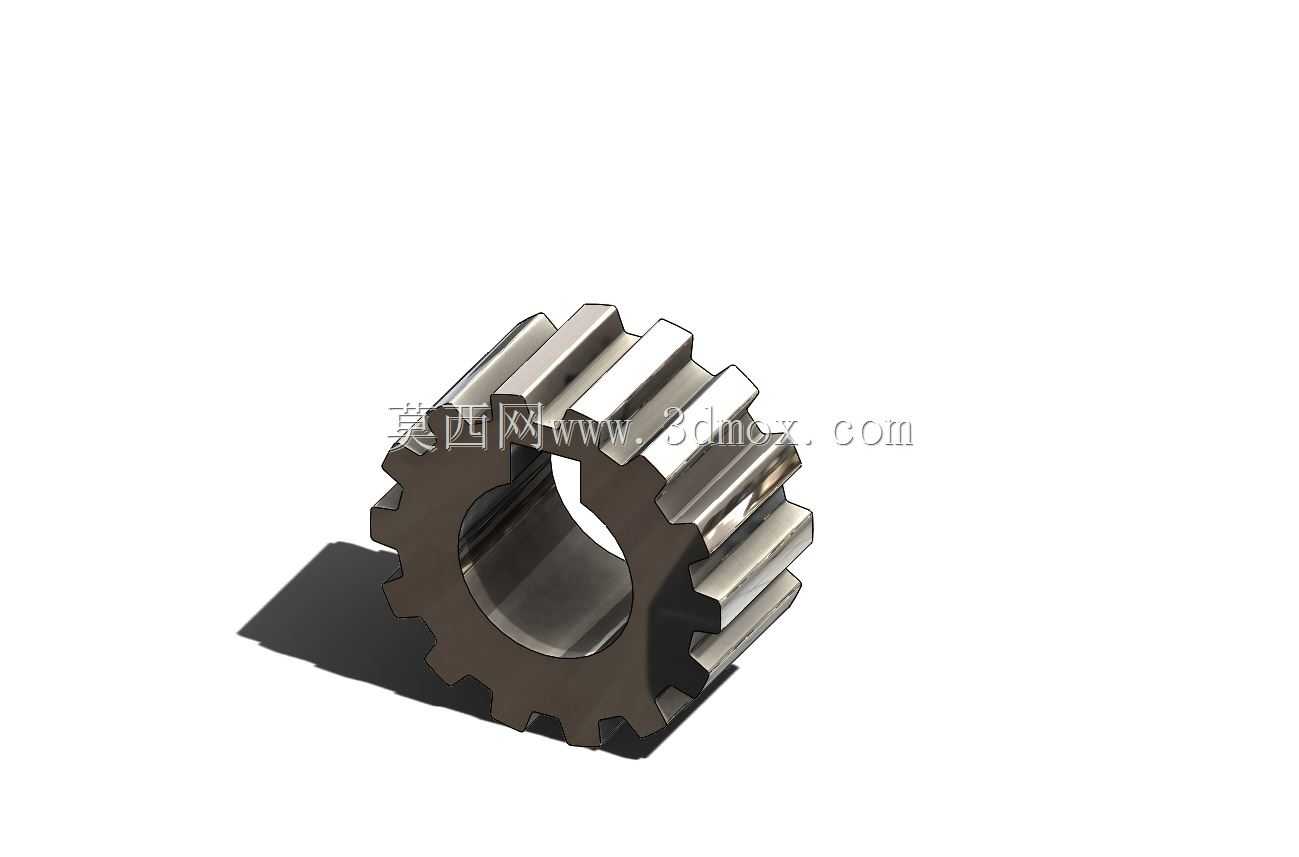

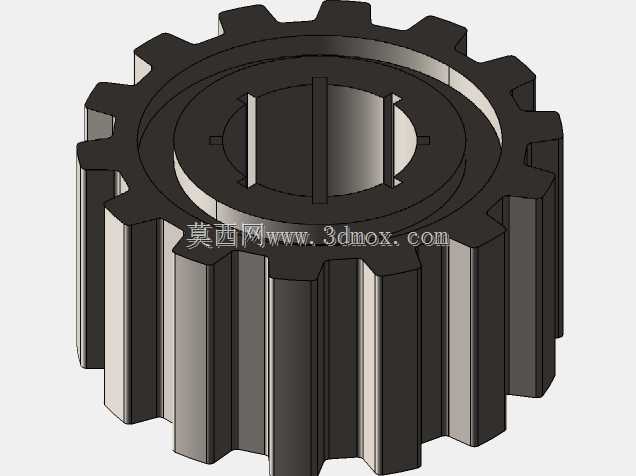

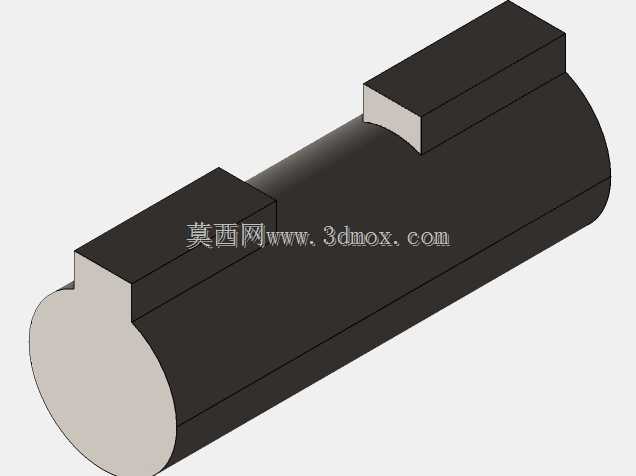

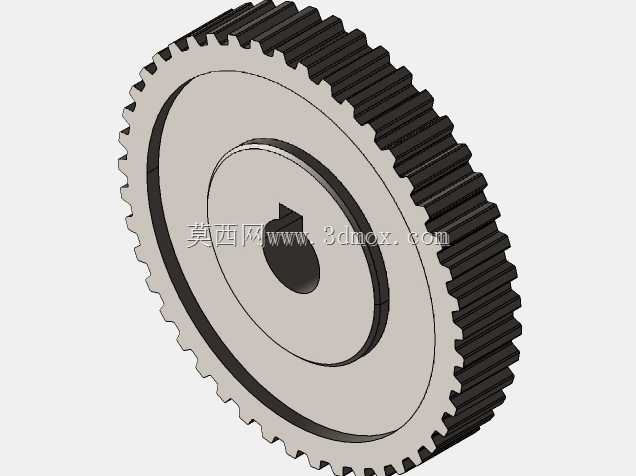

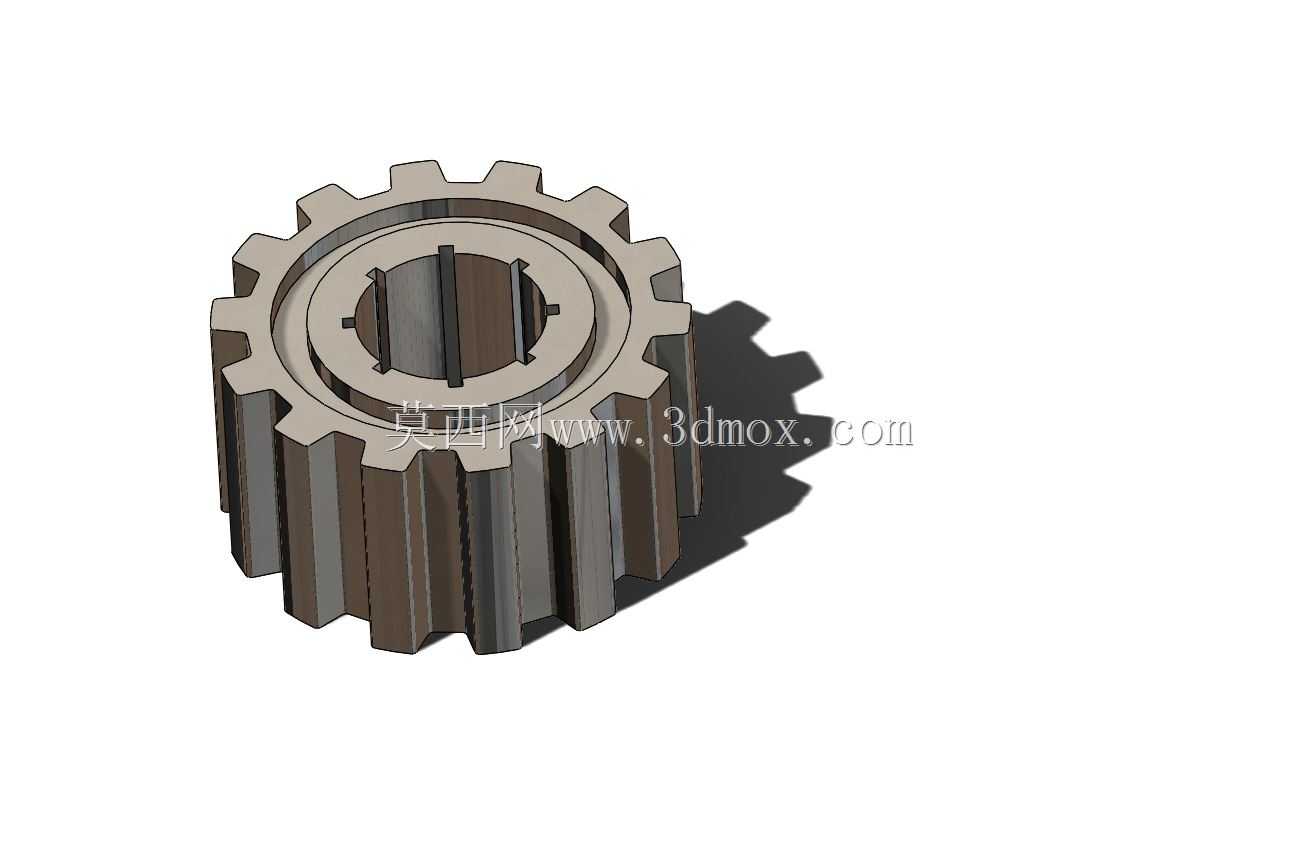

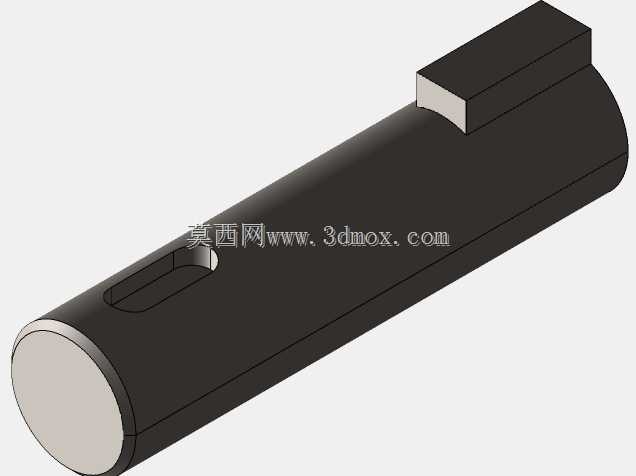

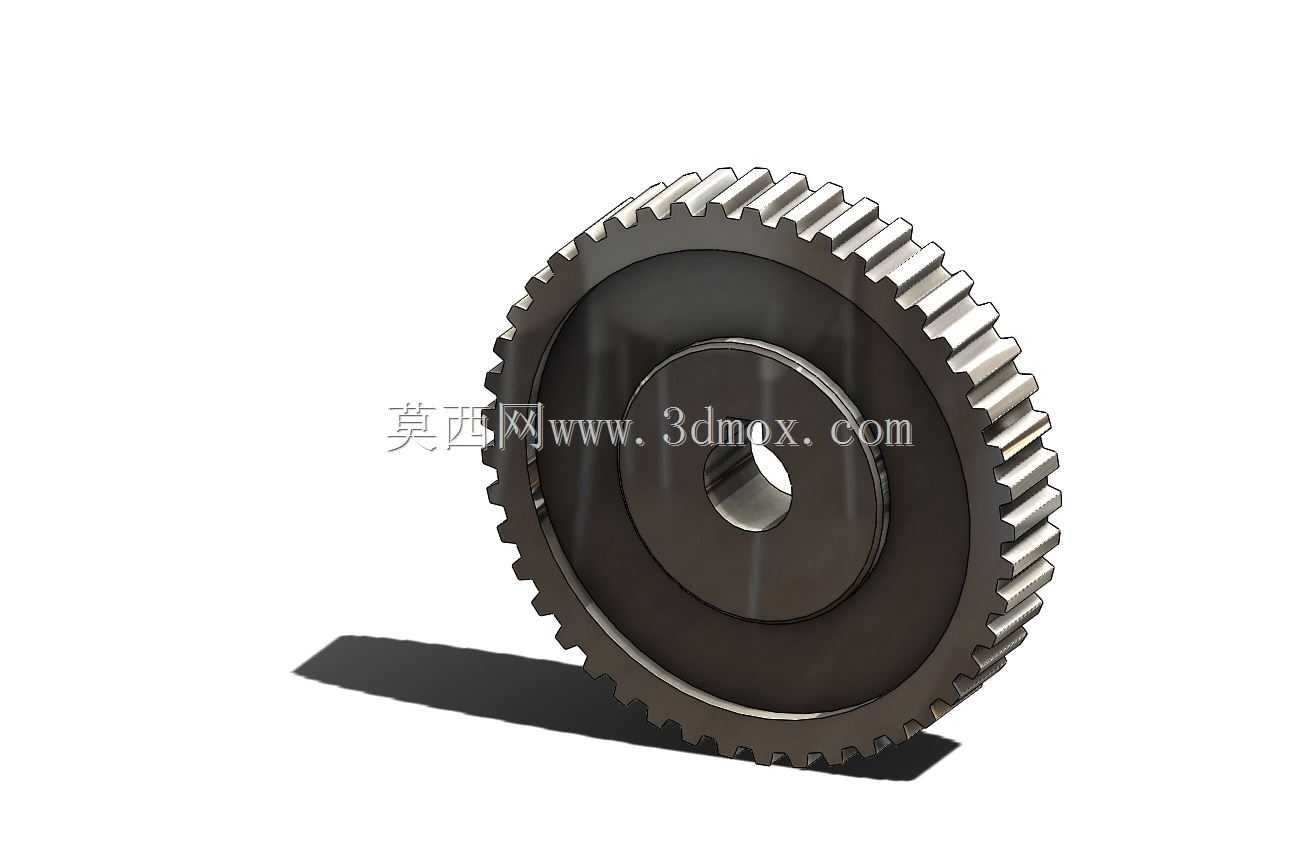

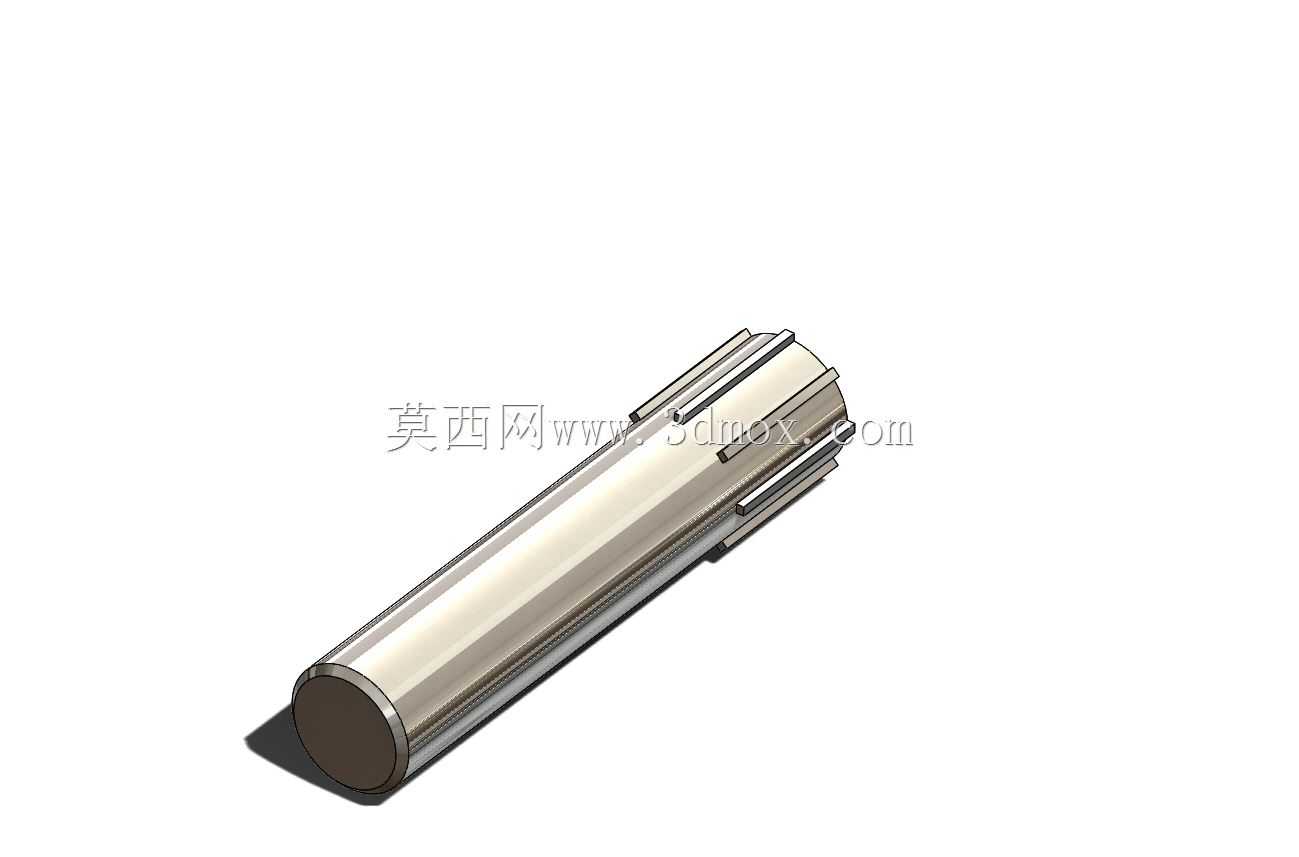

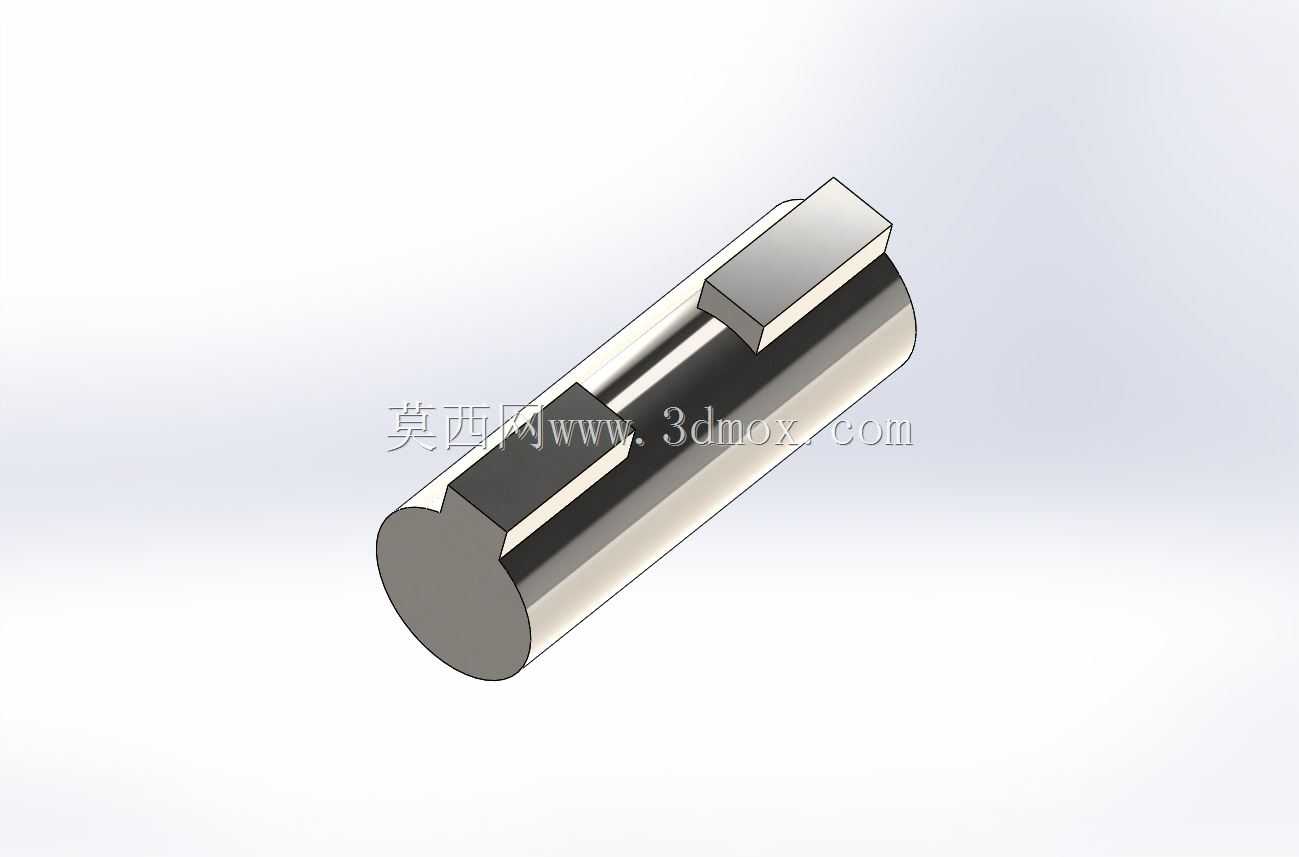

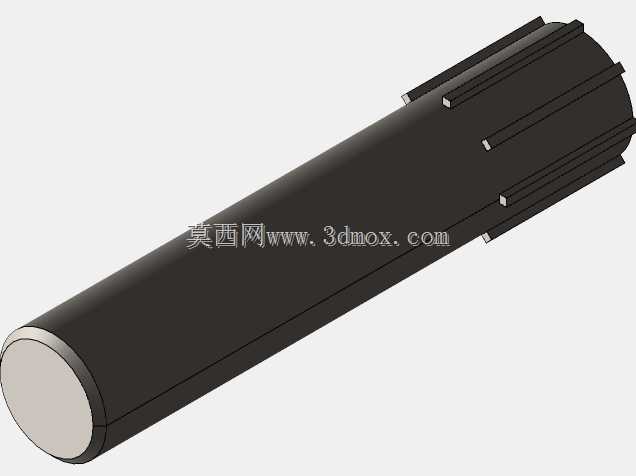

　　从传动链来看，动力由一侧伸出的输入轴进入，轴端加工键槽，可通过联轴器或带轮接入电机动力；输入轴上的小齿轮与中间轴大齿轮啮合完成第一级减速，中间轴上的小齿轮再与输出轴大齿轮啮合完成第二级减速，最终动力从另一侧伸出的输出轴送出。两对齿轮均采用直齿圆柱齿轮结构，齿形沿轴向完整延伸，啮合时接触线平行于齿轮轴线，没有轴向分力，支撑端可选用普通深沟球轴承，不必额外设置角接触轴承来抵消轴向载荷，对小型减速单元来说装配与维护都更简便。

　　设计时齿轮的中心距严格按照模数、齿数与变位系数核算，保证啮合侧隙处在合理区间，既避免齿侧间隙过大造成换向冲击，也防止间隙过小出现运转卡滞、热态胀死。各轴的跨距根据齿轮受力点布置，轴承支点尽量靠近齿轮载荷作用位置，缩短轴的悬臂长度，控制轴的挠曲变形量，避免轮齿偏载导致局部磨损加剧。箱体上的轴承座孔采用同轴镗削思路，保证前后孔位同轴度，防止轴系装配后出现别劲、轴承发热的问题。

　　安装边界方面，箱座底部为平整支撑面，四周预留安装固定孔，可直接锁紧在设备机架台面；输入、输出轴的轴伸高度、轴径与键槽尺寸统一匹配常规联轴器规格，现场对接电机或工作机时不需要额外改制转接件。箱体顶部法兰面的螺孔位置均匀分布，箱盖锁紧后结合面压紧均匀，能防止润滑介质渗漏。外露的轴伸段预留了密封件安装位置，实际量产时可加装端盖与油封，把开式展示结构转化为全封闭减速箱，适配多粉尘、有飞溅的车间工况。整套结构的齿轮参数、轴系台阶、箱体壁厚与加强过渡都按传动受力逻辑排布，可直接作为小型减速装置设计、传动教学演示以及设备改型的参考结构。
