螺旋曲面离心叶轮精密结构

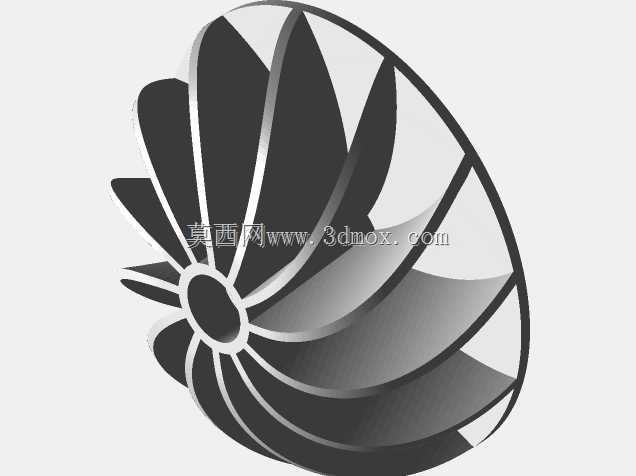

　　该模型呈现的是一类具有连续螺旋曲面的离心式叶轮，主体由中心轮毂、多片空间扭曲叶片和外缘流道边界共同构成。叶轮在风机、泵体、涡轮增压器、小型燃气轮机以及通风换热设备中承担能量转换作用，工作时随主轴高速旋转，叶片对进入轮毂附近的流体施加动量，使介质沿径向或斜向流出，从而完成增压、输送或驱动循环。实际选型时，叶轮并不能孤立看待，其入口直径、出口宽度、叶片包角、叶尖间隙和轮毂高度都会直接影响流量、压升、效率与噪声表现。

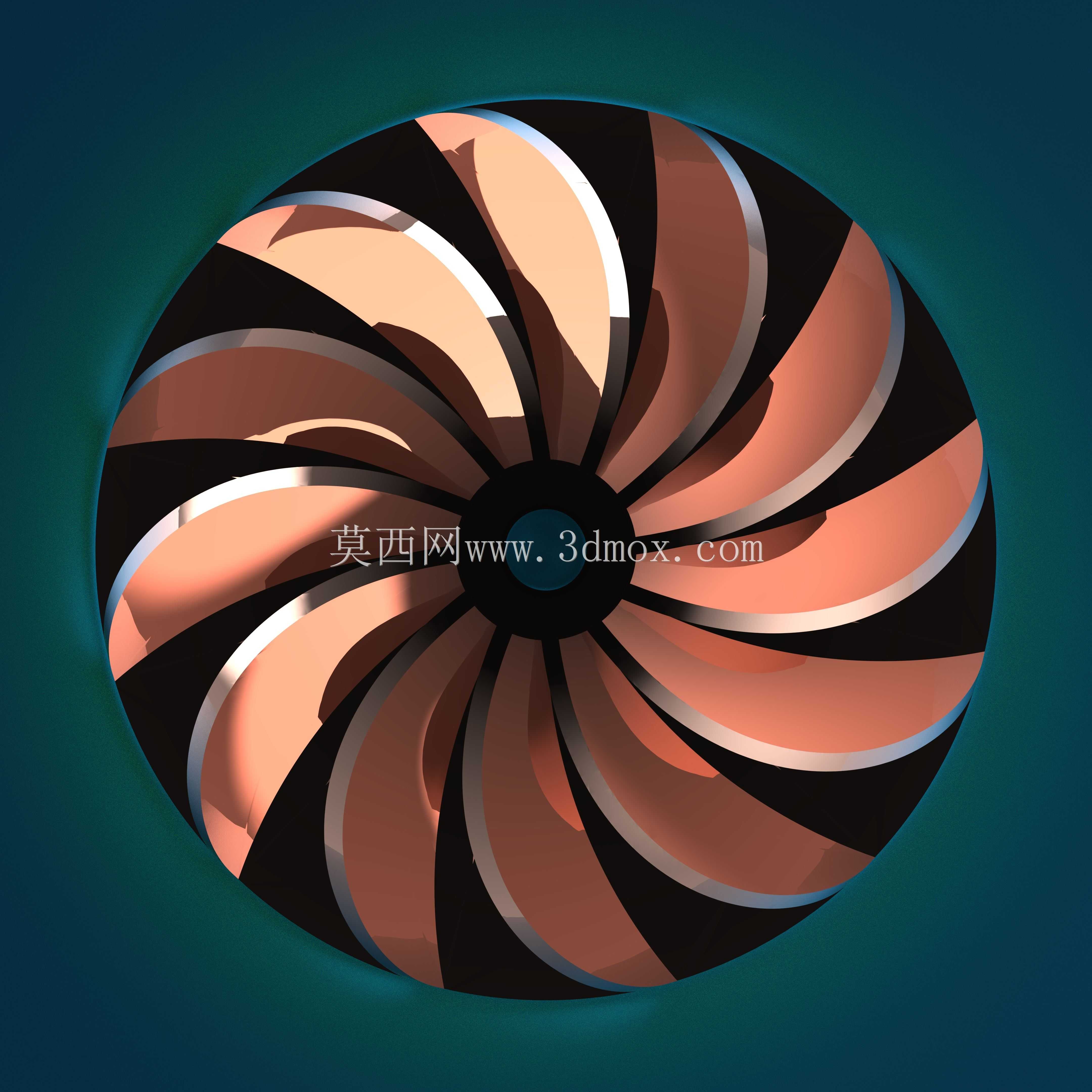

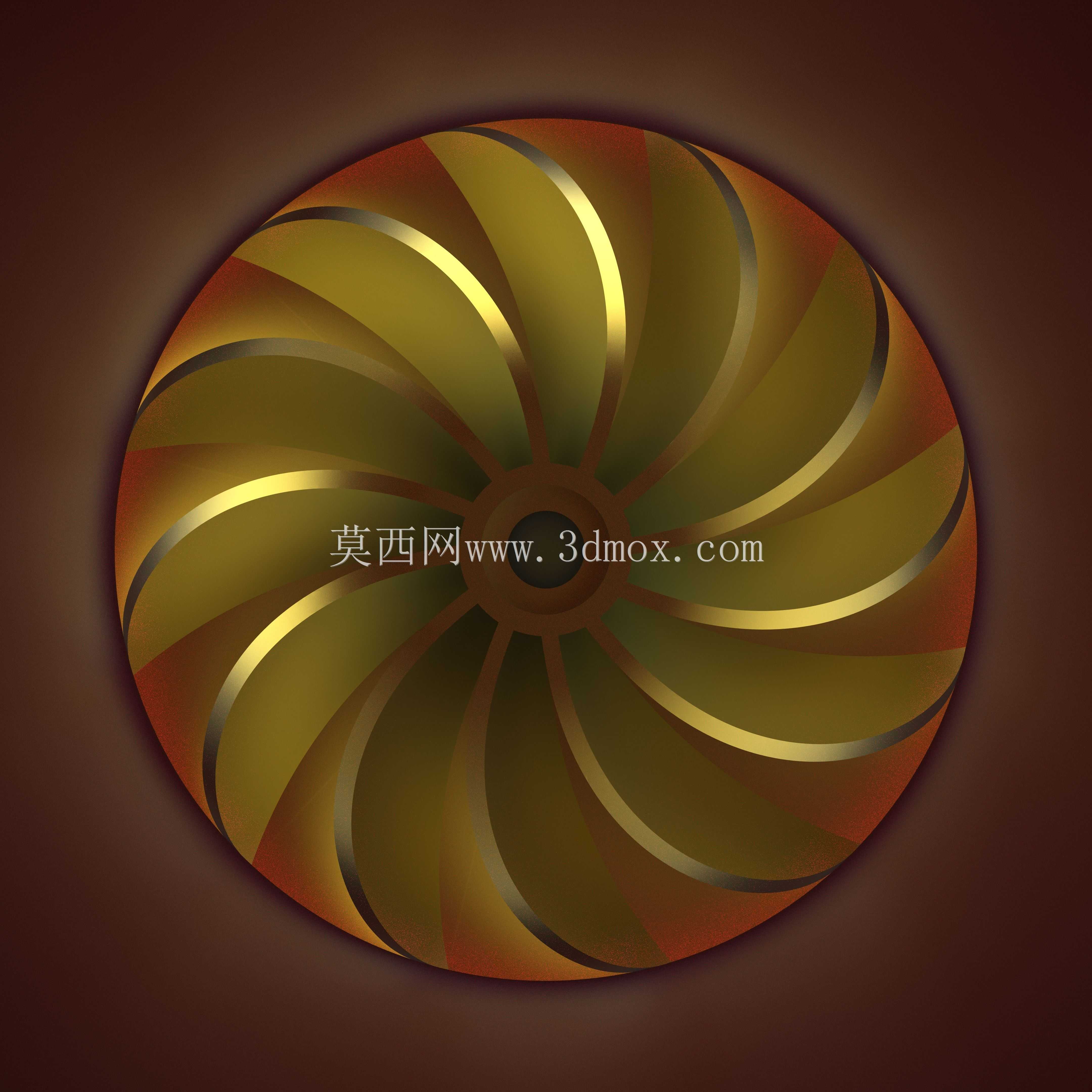

　　从结构形态看，叶片采用大曲率扭转布置，前缘靠近中心区域，后缘平滑延伸至外圆，相邻叶片之间形成逐渐扩展的流道。这样的曲面设计有利于控制流体从轴向转入径向时的转向损失，也能在较高转速下保持较稳定的压力分布。轮毂中心预留轴系配合区域，建模时需要重点保证安装孔、定位端面与叶片旋转轴线之间的同轴关系；若用于装配校核，还应结合轴肩、锁紧螺母、键连接或压紧套等边界件检查干涉。

　　外形边界方面，叶轮外圆决定其在蜗壳或风罩内的最小容纳空间，叶尖与壳体之间需要保留均匀间隙。间隙过小，热膨胀、振动或加工误差可能引起擦碰；间隙过大，则会增加回流泄漏，降低输出效率。叶片厚度沿径向并非简单等厚，根部通常需要更大过渡圆角以分散离心载荷，外缘则可根据工艺条件适当减薄。对于金属切削件，需考虑刀具可达性、五轴加工装夹姿态和表面抛光余量；对于增材制造件，则要关注支撑添加、粉末排出和后处理基准。

　　建模思路上，应先建立旋转轴线与轮毂基体，再通过截面线或流线生成叶片骨架，利用曲面放样形成连续叶型，最后对叶根、进出口边和外圆过渡进行圆角处理。渲染阶段可采用金属材质与定向灯光突出曲面走向，但工程使用时更应检查曲率连续性、壁厚均匀性和质量偏心。该类叶轮适合用于流体机械结构演示、加工工艺分析、装配干涉检查以及3D打印样件验证，能够帮助设计人员直观理解复杂叶道与安装边界之间的关系。
