SIM7020C蜂窝通信模组三维结构

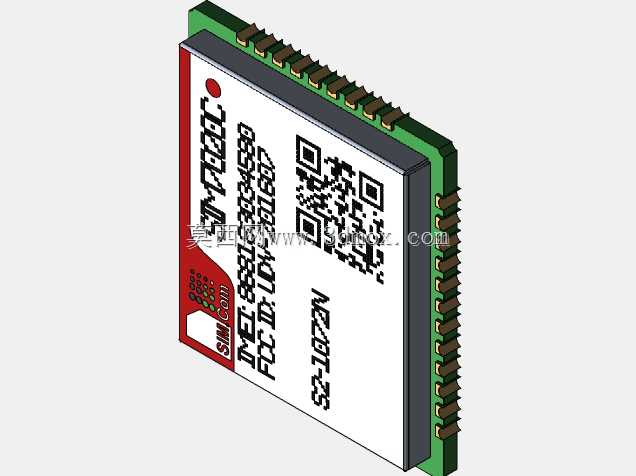

　　这类通信模组在物联网终端里承担设备接入蜂窝网络的任务，常见于远程抄表终端、环境监测节点、共享设备控制器、工业数据采集网关以及低功耗定位装置。整机设计时，结构工程师往往先确认模组本体的占位，再围绕天线净空、SIM卡走线、电源去耦和接口排布展开，避免后期样机出现射频遮挡、装配干涉或维护困难。模组采用表贴焊盘形式，两侧沿长边布置密集引脚，适合回流焊装配；三维建模时需要把焊盘间距、引脚高度、侧边禁布区和底部避让空间逐一还原，不能只按平面丝印拉伸。外形上，本体为薄型矩形模块，顶面承载器件、标识与追溯码，边缘可见绿色基板和金属化焊端，整体厚度控制在紧凑型终端可接受的范围内。安装边界方面，模组下方应保留焊接与清洗空间，周围不宜紧贴高器件；

　　靠近天线馈入路径的位置要预留净空，金属外壳、电池、支架和螺丝柱不能压到射频敏感区域。若产品使用外置天线，同轴连接器或射频走线的走向应短而顺，减少跨越分割地；若采用板载天线，则主板边缘、地平面形状和周边塑料件壁厚都会影响辐射效率。电源入口处需按峰值发射电流布置电容，三维布局中还要关注电池仓、开关、卡座与模组的相对位置，保证插拔SIM卡、测试点调试和产线烧录都有操作空间。散热虽不是该类低功耗模组的主要矛盾，但在密闭外壳、高温环境或连续通信工况下，仍应避免模组被隔热材料完全包裹，可通过基板铜皮、邻近地平面和壳体间隙形成温和热路径。建模过程中，顶面二维码、丝印字符和红色标识区可作为外观校验依据，焊盘阵列则用于PCB封装联动；

　　把模块导入整机后，能够直接检查外壳内壁、屏蔽罩、线束和连接器之间的间隙，也能在堆叠阶段判断主板长度是否富余。对选型人员而言，准确的三维边界比单纯参数表更直观，它能提前暴露卡座冲突、天线距离不足、壳体开窗不合理等问题，使通信硬件、结构件和PCB布局在同一场景中协同确认。
