立式斯特林热能动力演示装置

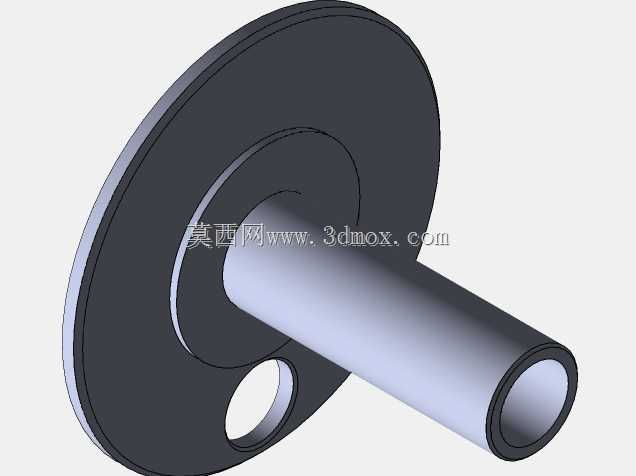

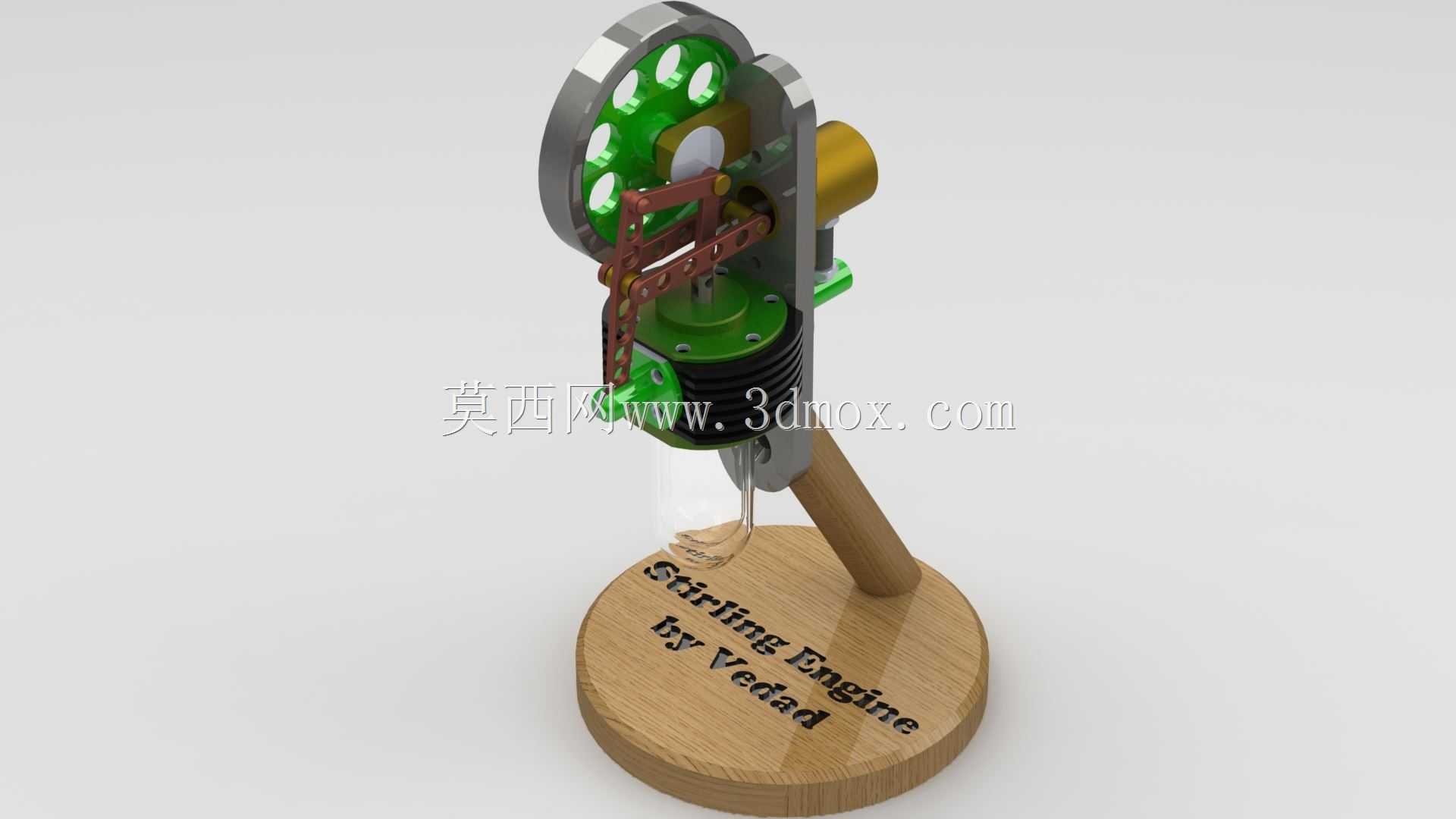

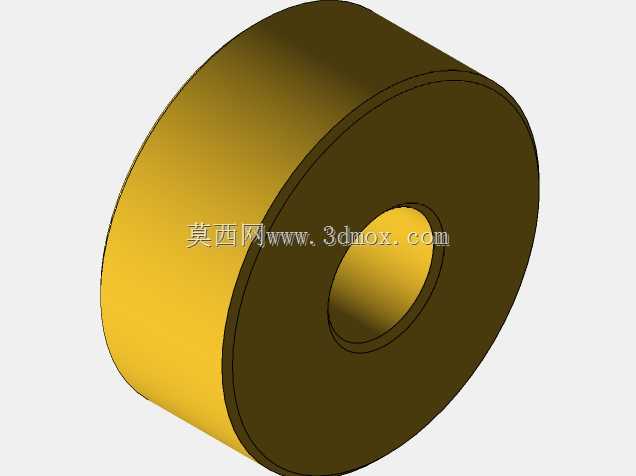

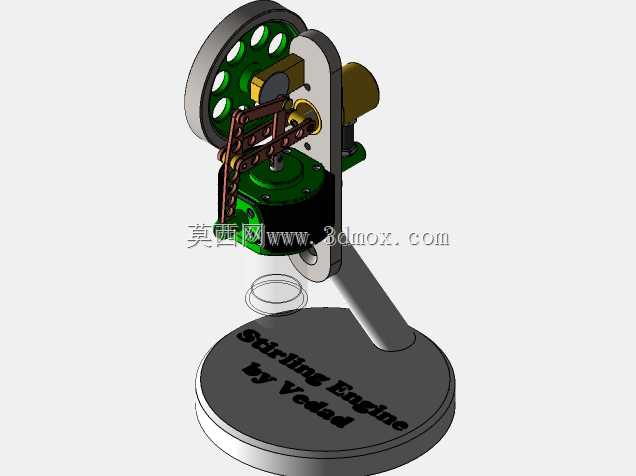

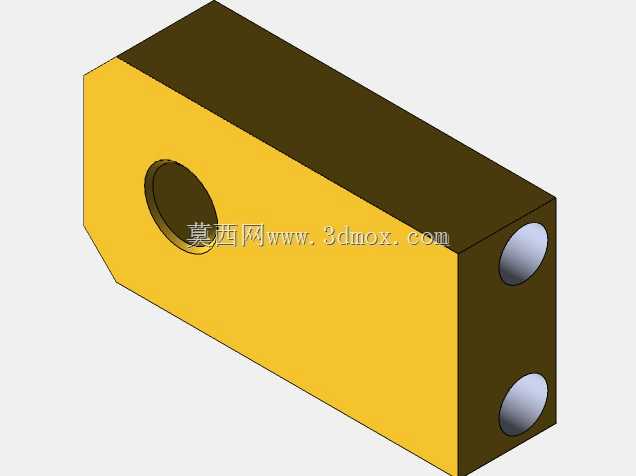

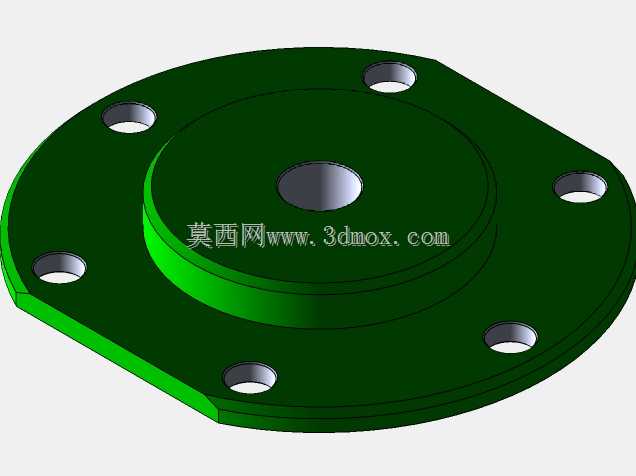

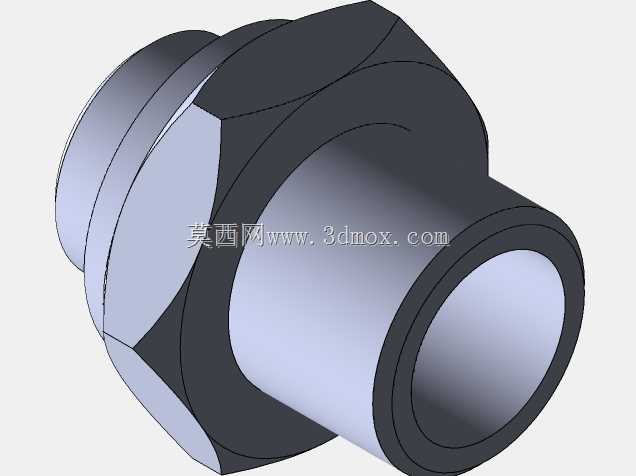

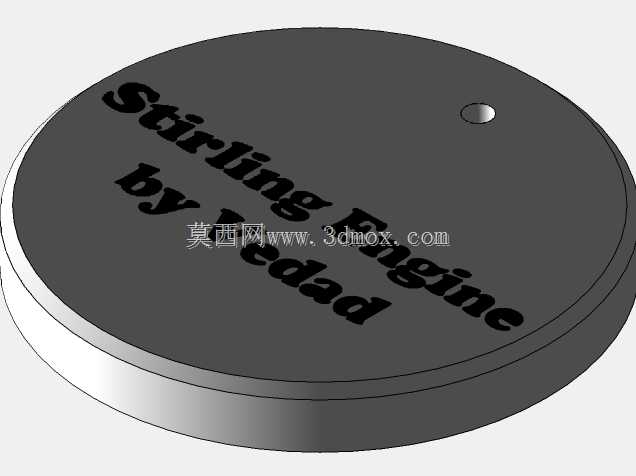

　　这套立式斯特林动力装置面向热机原理教学、科普展陈与小型动力机构验证场景，常布置在高校热工实验室、青少年科创展厅以及机械原理实训工位，用来直观呈现外燃式闭式循环中热能向旋转机械能的转换过程。整机采用圆盘木质基座搭配斜向支撑立柱的布局，基座盘面预留动力缸体安装定位面，立柱承担飞轮端与传动组件的侧向支撑，底部圆形轮廓可直接放置在实验台或展示桌面上，周边仅需留出热源放置空间与飞轮旋转安全间隙，无需额外地脚固定，搬运和布展都比较方便。

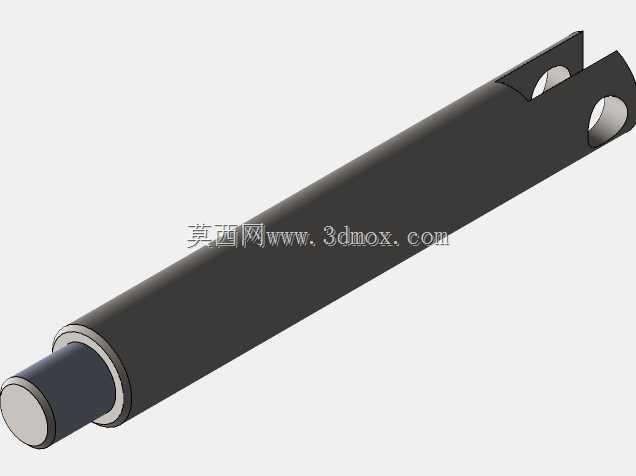

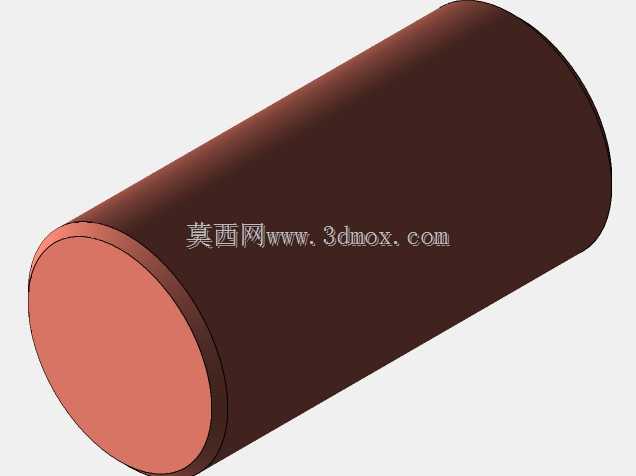

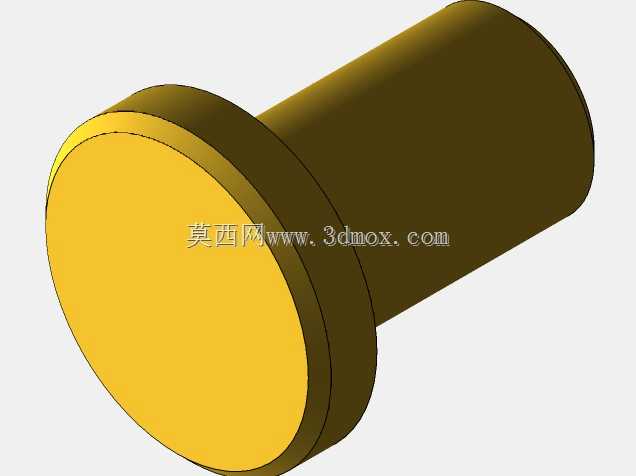

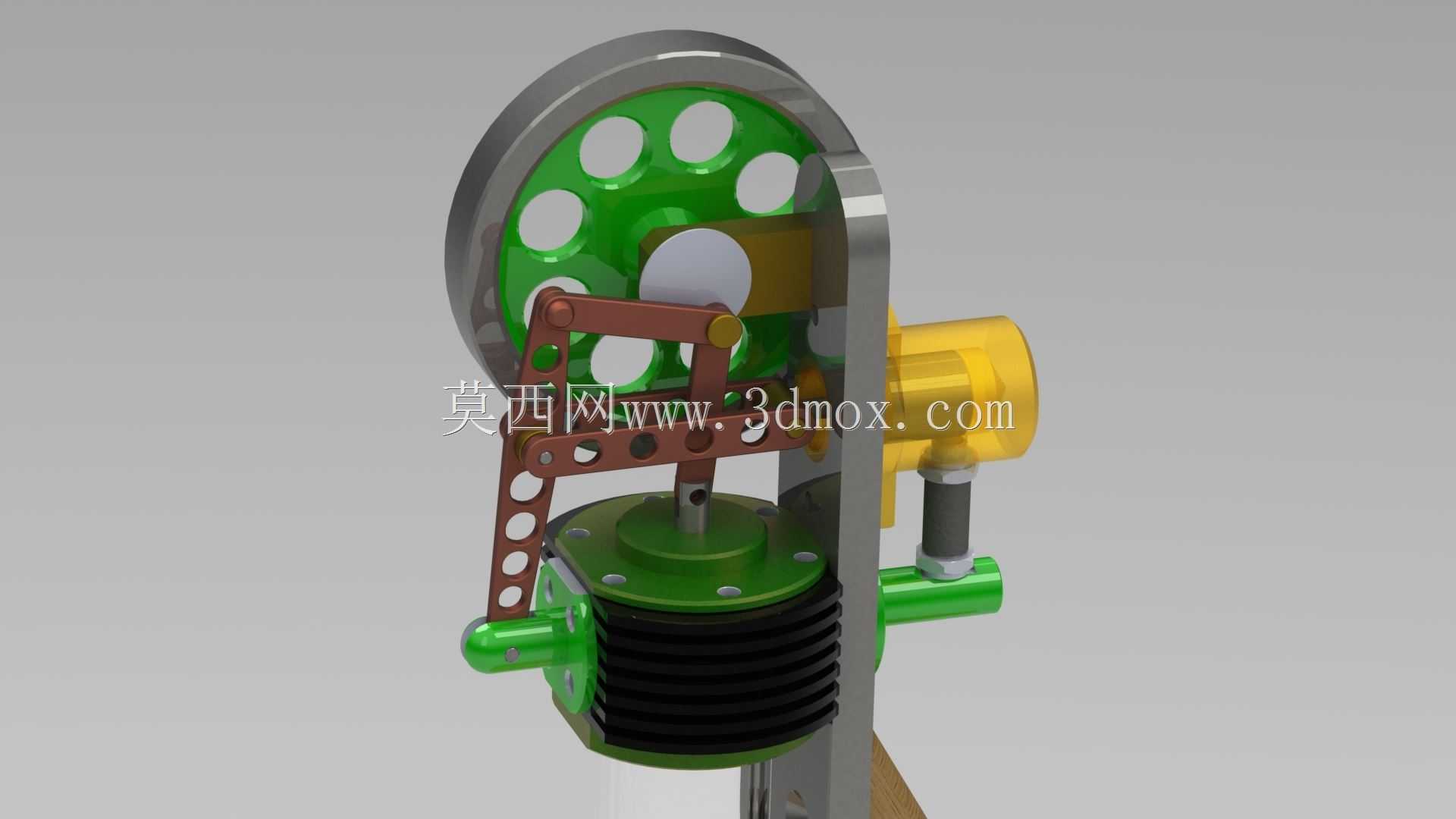

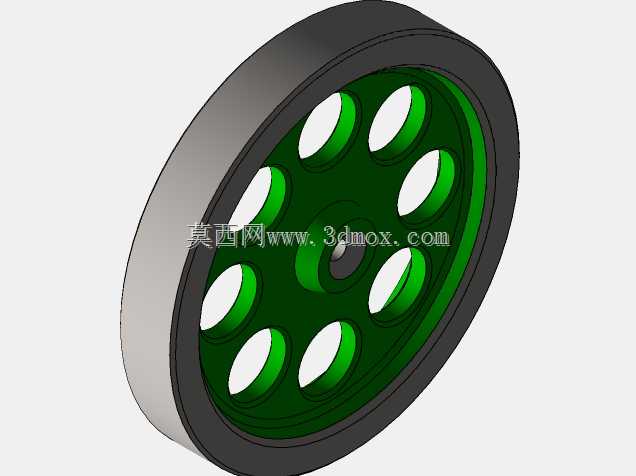

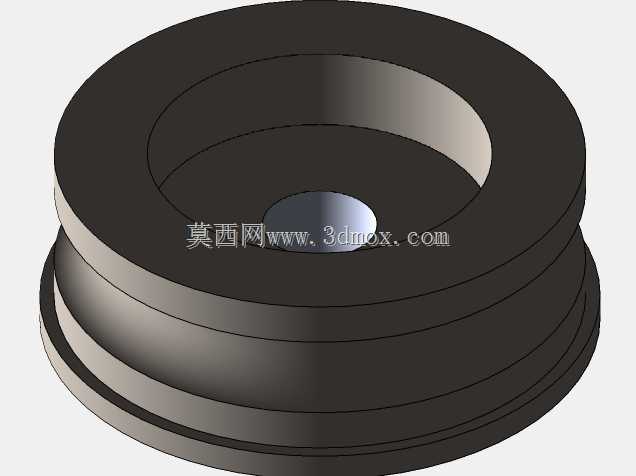

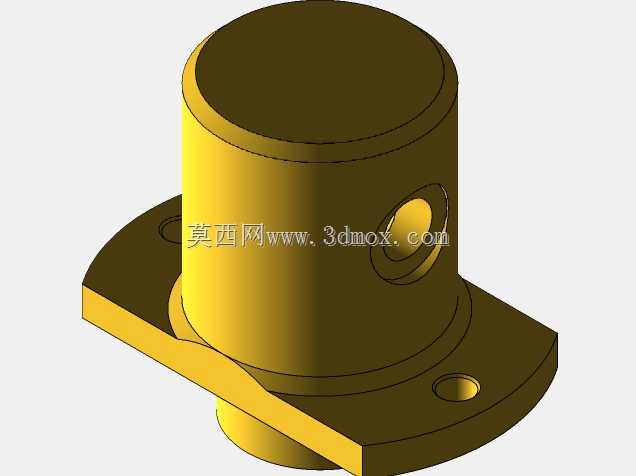

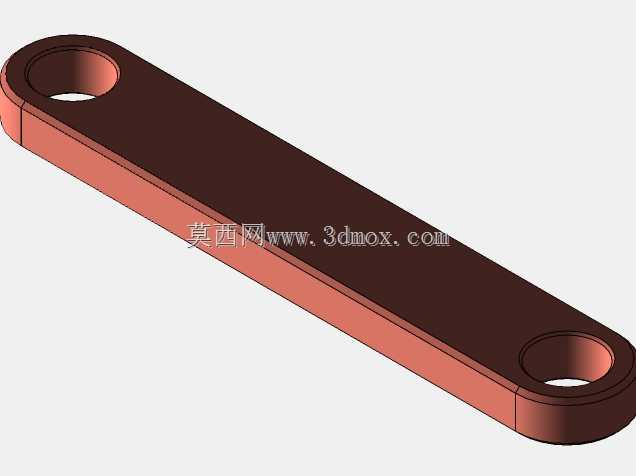

　　装置核心由加热端、置换腔体、动力活塞、曲柄连杆机构、大直径飞轮及冷却散热段组成。下部缸体靠近热源，工质在封闭腔体内受热膨胀、遇冷收缩，压差推动活塞往复运动；活塞运动通过连杆传递至曲轴，再由飞轮储存惯量，克服上下止点的运动死点，维持曲轴连续回转。飞轮端采用轮辐式镂空结构，既控制转动惯量在合适区间，保证启停响应与运转平稳性，也减轻了回转件质量。散热段设置多层环形翅片，增大与空气的接触面积，强化冷端换热，让冷热端形成稳定温差。

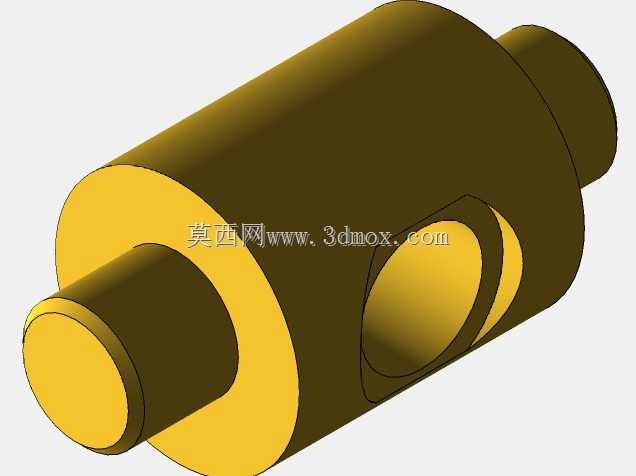

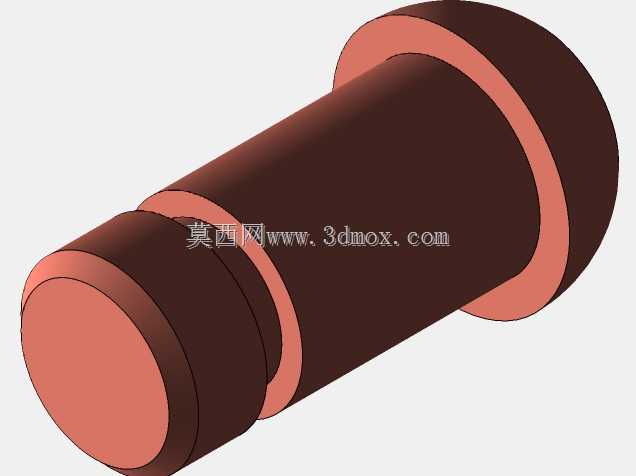

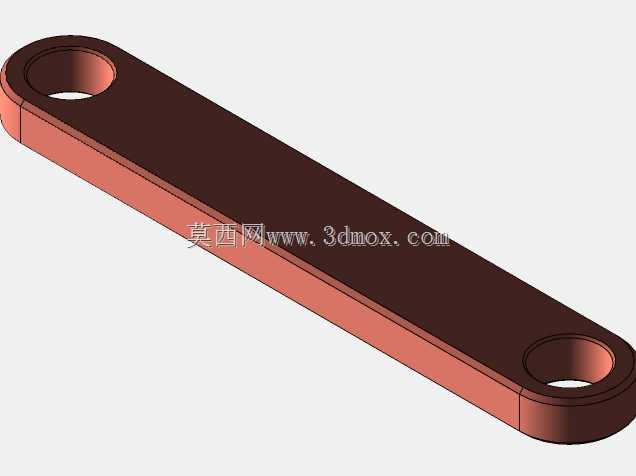

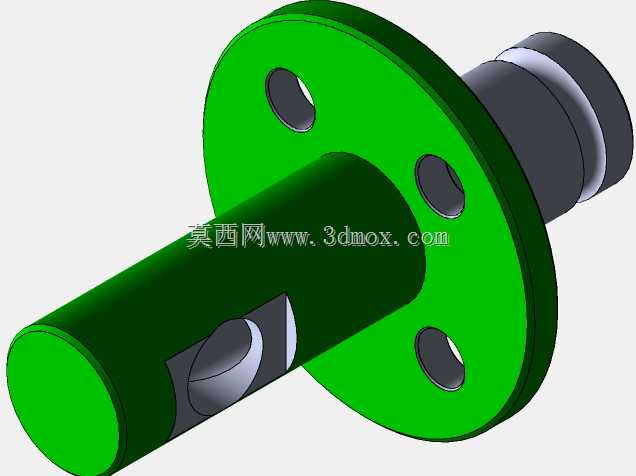

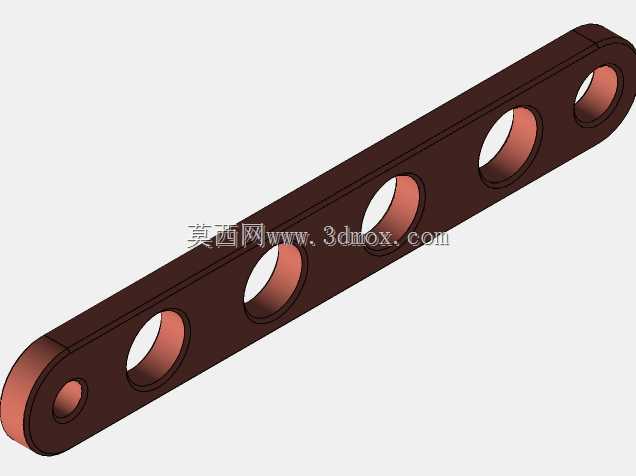

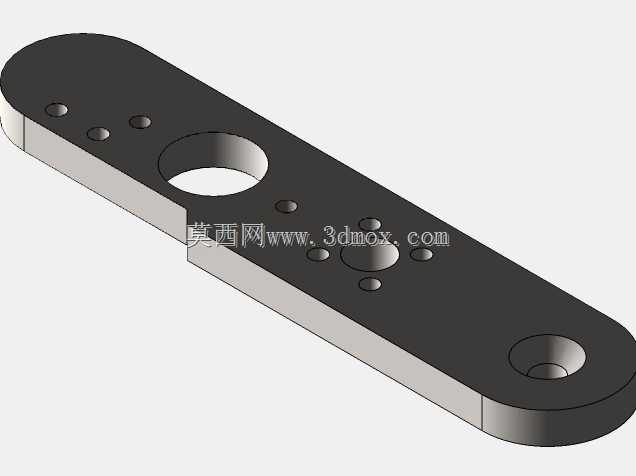

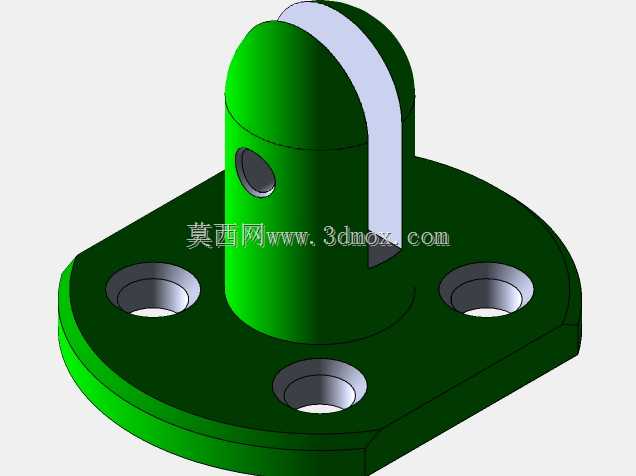

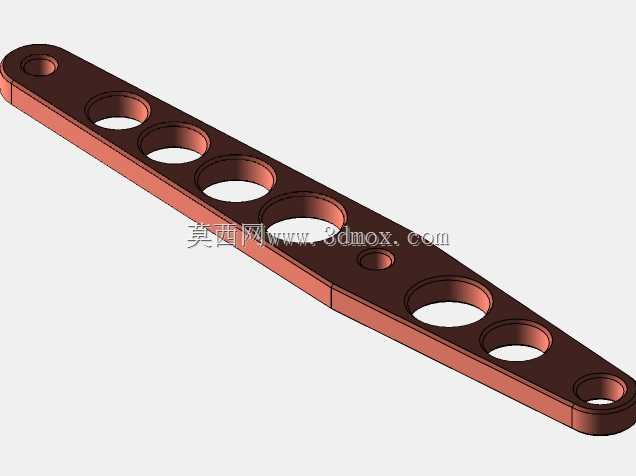

　　结构设计上，传动件集中布置在立板一侧，配气活塞与动力活塞的相位关系通过连杆铰接点保证，运动副间隙按照低速演示工况选取，兼顾转动灵活性与密封要求。木质手柄式支撑柱既抬高热端，避免台面直接受热，也让整体重心落在基座中心范围内。曲柄、摇杆与铰接销轴的位置经过运动校核，活塞行程与飞轮偏心距匹配，运行中连杆摆角控制在合理范围，减少卡滞与侧向磨损。

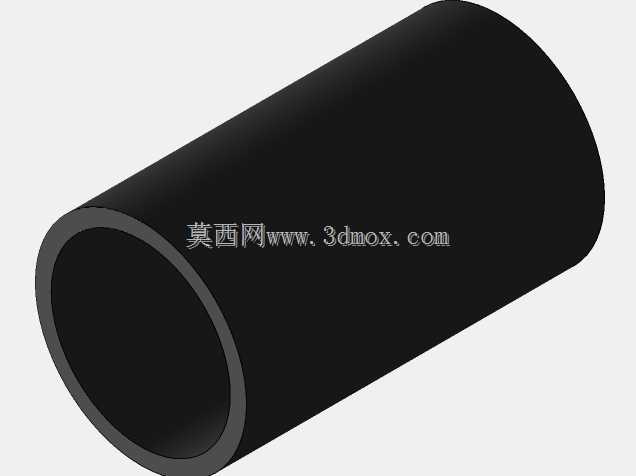

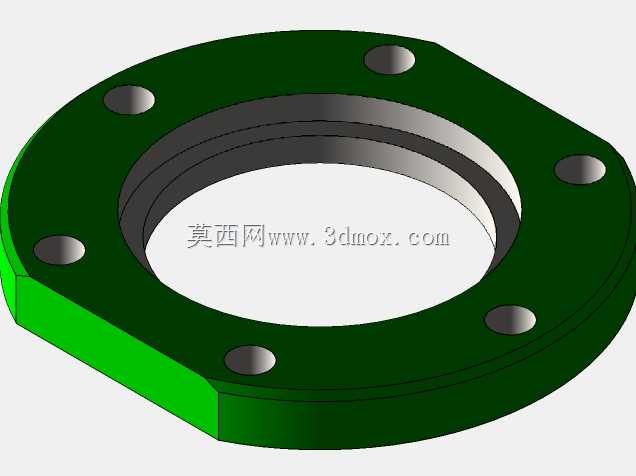

　　从安装边界看，圆盘基座直径决定占地范围，上部飞轮最高点为整机高度控制尺寸，侧向需预留飞轮半径之外的防护距离，热端下方要留出酒精灯或小型电热源的操作空间。建模时需重点核对活塞与缸套同轴度、曲轴中心与立板安装孔位、连杆铰接点相位，以及散热片与缸体的装配关系；拆分零件后可直接用于运动仿真、干涉检查和3D打印或机加工制作，帮助设计者理解外燃机循环、曲柄连杆动力学与温差换热结构的协同关系。
