四缸内燃机曲柄连杆活塞总成结构设计

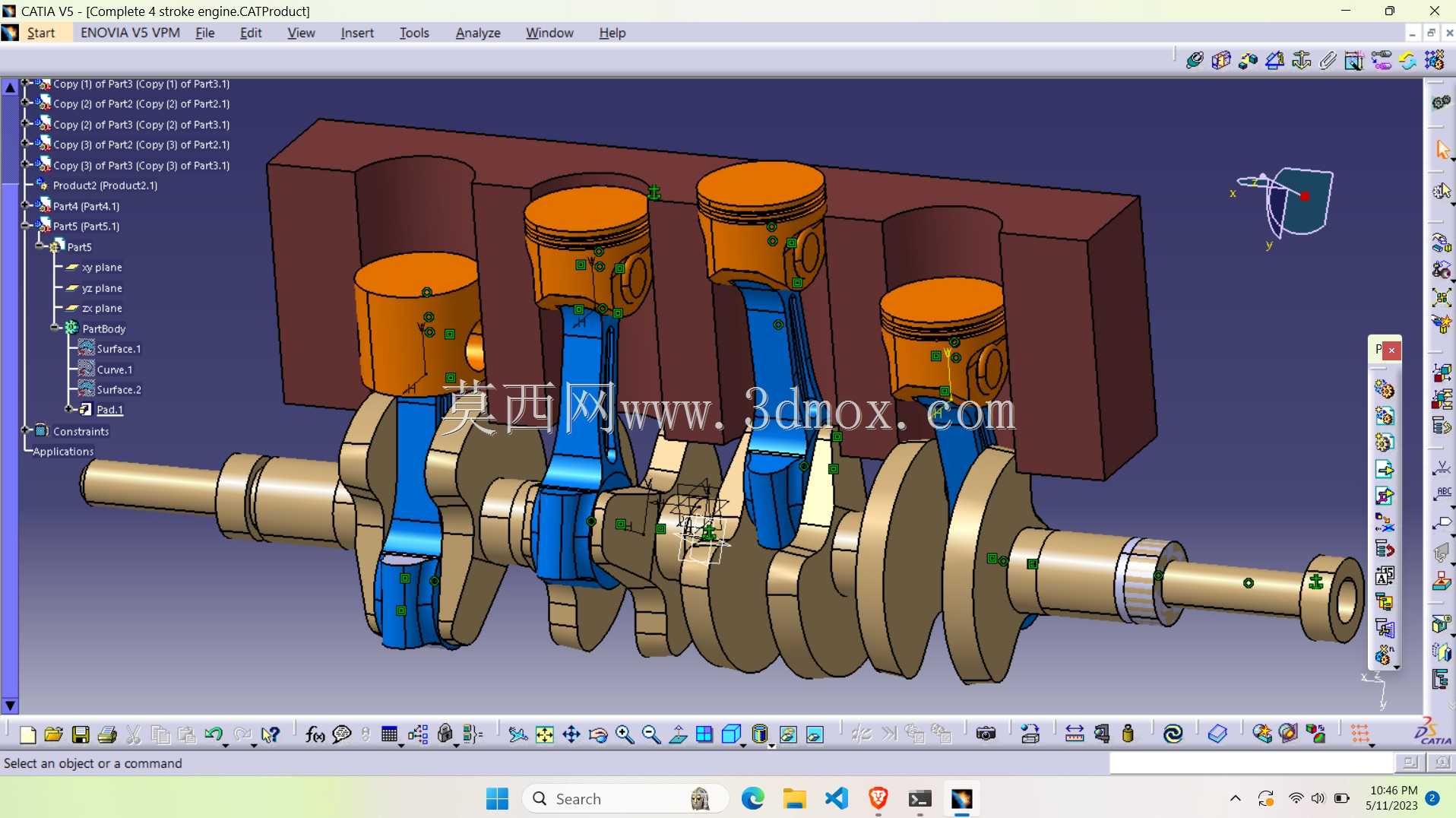

　　这套直列四缸四冲程内燃机核心运动总成，完整还原了活塞、连杆、曲轴与缸体配合段的装配关系，是动力机械领域开展运动仿真、结构校核与教学演示的典型载体。从实际工程应用来看，该类总成广泛适配小型乘用车汽油机、农用机械动力单元以及固定式发电机组的动力核心段，建模时重点还原了各运动副的真实配合逻辑，可直接用于干涉检查、运动行程分析与动力学仿真验证。

　　建模过程中首先围绕曲轴的主轴颈与连杆轴颈相位关系展开，四缸机型按照1-3-4-2的做功顺序布置曲柄销相位，相邻曲拐错开180度，保证四个活塞在上下止点间交替运动，输出扭矩连续平稳。曲轴本体采用整体式锻造结构形态，各曲柄臂之间配置平衡重块，用于抵消活塞往复运动与连杆旋转运动产生的惯性力，降低整机振动水平。主轴颈两端预留轴承安装轴段与油封配合位，轴向定位台阶、飞轮连接法兰以及前端皮带轮安装位均按真实装配边界做出，可直接对接缸体主轴承座与前后端盖。

　　连杆组件采用剖分式大头结构，大头孔与曲轴连杆轴颈配对，轴瓦安装槽、连杆螺栓孔位完整保留；小头端通过活塞销与活塞铰接，杆身采用工字形截面形态，在保证抗弯抗扭刚度的同时尽可能降低往复运动质量。活塞部分还原了顶部燃烧室凹坑、环槽区域与裙部导向结构，三道环槽分别对应气环与油环的安装位置，活塞销座孔的加强筋结构也做了细化，活塞在气缸套内做往复直线运动，通过连杆将燃气爆发压力转化为曲轴的旋转扭矩。

　　外围配套的缸体段模型截取了四个气缸套的安装区域，缸孔中心距、缸体顶面与曲轴轴线的高度尺寸均按常规小排量四缸机的安装边界设定，活塞处于上止点时顶部与缸体燃烧室面预留合理压缩余隙，下止点时活塞裙部不会脱出缸孔下端。所有配合面均保留了真实的装配间隙逻辑，运动过程中连杆大头不会与缸体曲轴箱内壁发生干涉，活塞往复运动全程不与气门避让区域产生碰撞。整套模型装配关系完整，运动逻辑清晰，既可以作为内燃机结构设计的参考方案，也能用于拆装实训、运动原理演示以及后续的有限元受力分析前置载体，帮助设计人员快速理解曲柄连杆机构的动力传递路径与各零件的功能定位。
