多层多孔组合式机械安装基座结构

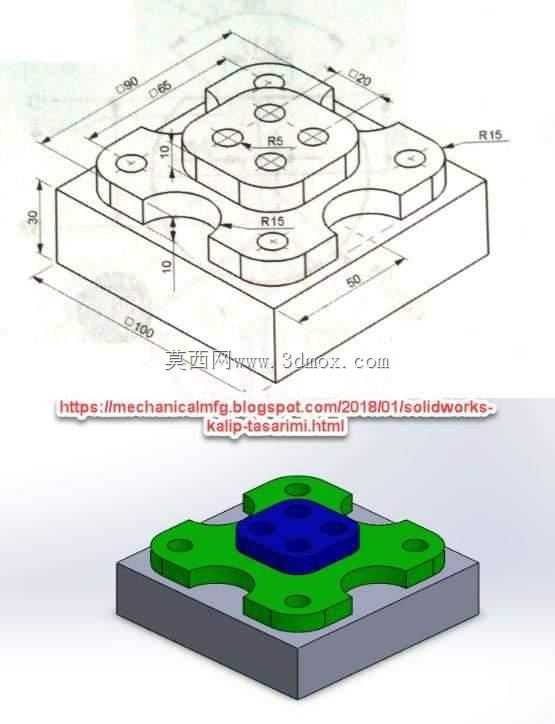

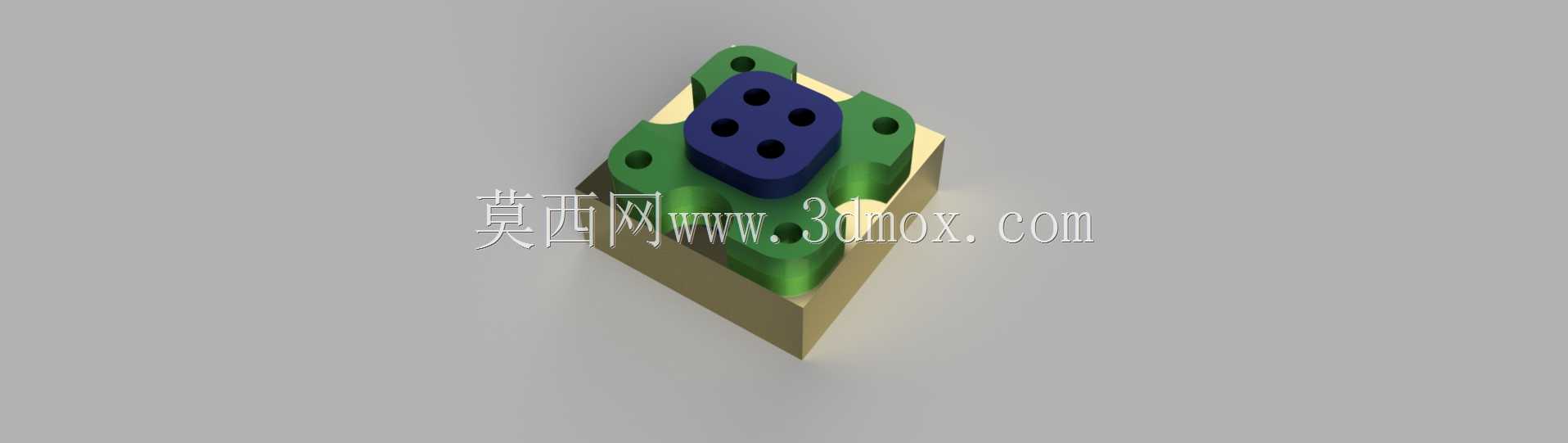

　　该组合式安装基座在常规工装夹具、小型实验台架以及教学类机械装配单元中使用频率较高，核心作用是为上方功能元件提供稳定的定位支撑，同时通过分层结构完成不同方向的安装约束。从结构布局来看，最底层为方正的金属承托块，底面可直接贴合工作台面或设备安装板，四周预留的边界余量能够适配常规压板固定、侧边顶紧以及螺栓沉孔锁附等多种装夹方式，不需要额外定制转接板即可完成现场布设。中间层采用带弧形过渡的绿色支撑体，四个角位分别设置同轴通孔，孔位沿支撑体高度方向贯通，既可以作为螺栓穿装通道，也可在需要时嵌入定位销实现周向防转，弧形轮廓避开了直角区域的应力集中问题，在承受上方压载时，载荷能够沿曲面均匀分散至底部承托面，避免局部应力峰值导致构件变形。

　　顶部深蓝色端盖为多孔布局，中心区域与周边孔位按照规则阵列排布，孔的直径区分明显，大孔可作为轴类零件穿接通道，小孔用于紧固件锁附或者流体管路对接，端盖外缘与下方支撑体的定位台阶完全贴合，装配时无需反复找正，放入后即可完成初步对位。实际选型过程中，这类构件常被用作小型气动元件的安装底座、教学实训台的分度承载块，也可在轻量化检测工位上作为传感器的支撑载体，底层方块的直边设计方便在机床工作台上打表找正，侧边与机床T型槽方向平行后，即可快速锁定整体坐标。设计阶段将各层零件的配合面设置为平面贴合，没有复杂的曲面配合要求，加工时底层块可通过六面铣削完成基准加工，中间支撑体的弧形轮廓可通过三轴铣削一次走刀成型，

　　顶部端盖的多孔特征采用钻削或铰削工艺即可保证孔位精度，各零件拆分后单独加工，再通过紧固件组合为整体，既降低了单件加工的难度，也方便后续根据使用需求更换不同孔型的端盖。安装边界方面，底层方块的外轮廓尺寸决定了整体占用的台面空间，四角支撑孔的间距匹配通用工装的孔距规格，顶部端盖的多孔区域集中在构件中心，外接管路或接线时不会与侧边紧固件发生干涉，分层堆叠的总高度预留了足够的操作空间，扳手在锁附侧边螺栓时不会与上方端盖产生碰撞。在装配验证环节，可先将底层块固定在基准台面上，依次装入中间支撑体并穿入四角连接螺栓，预紧后放置顶部端盖，调整各孔位同轴度后再按对角顺序锁紧螺栓，整个过程不需要专用工装辅助，构件各部位的壁厚经过合理分配，支撑体弧形位置的最小壁厚仍能满足常规压载下的强度要求，长期使用后也不会出现明显的形变偏移。
