管式螺旋静态混合器内部流道结构

　　该结构面向连续流体在线混合工况，常见于化工配料、水处理加药、树脂灌注、胶黏剂混配以及小流量实验管路中。设备本体不设置独立运动部件，混合作用依靠管内连续布置的螺旋扭转单元完成：两股或多股物料进入筒体后，被叶片反复分割、转向、径向迁移和重新汇合，使层流条件下原本难以接触的介质形成不断更新的界面，从而在较短管程内获得较均匀的浓度或温度分布。

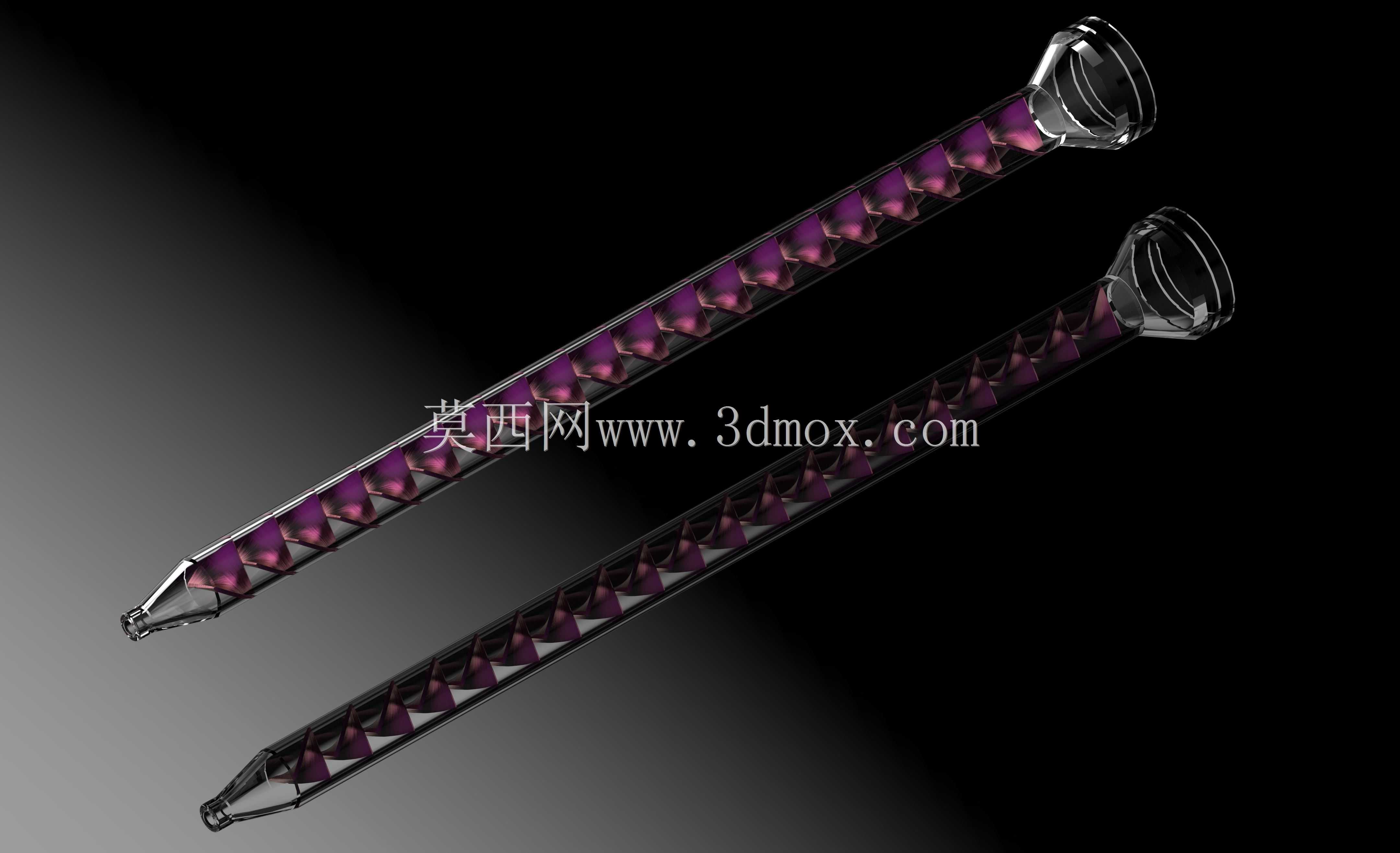

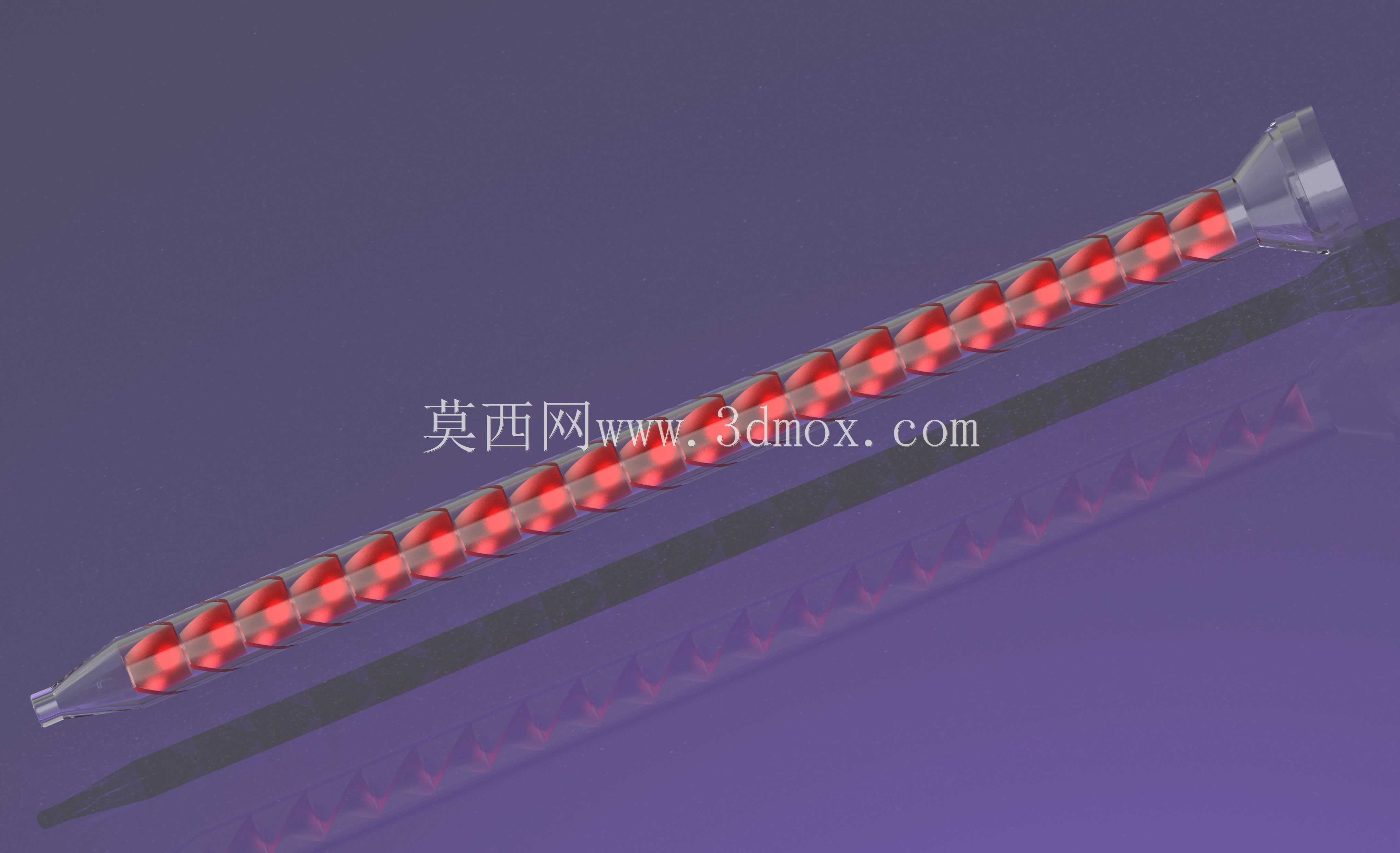

　　建模时先确定直管段的通径、总长和端部连接边界，再按混合目标布置内部螺旋节距。图中结构采用细长透明管体表达，便于观察内部紫色混合元件的空间走向；两端保留扩口式连接轮廓，可与快装接头、软管或工艺管道对接。端部尺寸需要与现场管路保持同轴，安装时应预留直管入口段，避免物料刚进入就受到弯头、阀门或变径造成的偏流影响。出口侧也应保留稳定段，使混合后的流体在进入检测、喷涂或反应位置前流态趋于平稳。

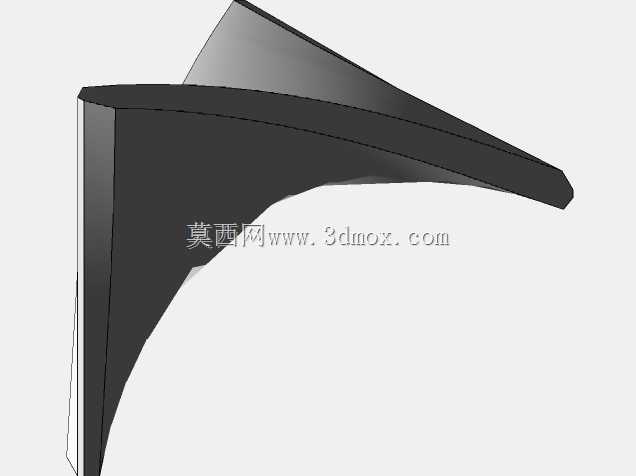

　　内部叶片是设计重点。单个螺旋单元具有固定扭转方向，相邻单元可按相反旋向或错位角度串联，使流体在轴向推进过程中不断改变旋转方向。叶片与管壁之间需要控制贴合间隙：间隙过大，部分物料会沿壁面旁路，降低混合效率；间隙过小，则对制造公差、焊接变形或注塑收缩提出更高要求。若用于高黏度胶水、双组分树脂等介质，叶片前缘应避免形成死角，流道转折处保持连续过渡，减少物料滞留和固化堵管风险。

　　从选型角度看，长径比、节距和单元数量直接影响压降与混合均匀度。增加混合单元可提高分割次数，但也会增大阻力，对供液泵压头和流量稳定性提出要求；节距较小时径向扰动更强，适合黏度差较大或配比悬殊的物料，节距较大则压降低，更适合大流量、低黏度液体。设计三维数模时，应同步校核管壁厚度、叶片厚度、端部接头强度以及内部元件的可加工性。若采用金属焊接结构，需考虑叶片与筒壁焊缝对流通截面的侵占；若采用塑料或透明材料，则要关注成型拔模、壁厚均匀性和耐压能力。

　　该模型把外部管体、端部接口和内部螺旋元件完整表达出来，既能用于混合原理演示，也可作为管路集成、流场分析前处理和加工出图的结构基础。实际布置中，设备通常水平或竖直串联在压力管路内，竖直安装且流体自下而上通过时，排气和充液更稳定；水平布置则要注意高点积气、低点沉积以及维护拆卸空间。
