CA6140车床传动轴带万向节铰接结构

　　这套轴系结构面向普通卧式车床的进给与主轴传动链路设计，核心是长直传动轴中段集成的十字轴式万向铰接组件，用来在车床床身内部跨距较长、传动轴线存在微小装配偏差的工况下，把主轴箱输出的回转动力平稳传递到进给箱或者溜板箱的输入端。车间里车床长期承受切削振动，床身导轨磨损、箱体装配面修配后，两端传动孔很难保持绝对同轴，刚性整轴强行对接会在轴肩、键槽位置产生持续交变弯矩，轻则轴承发热抱死，重则轴颈疲劳断裂；这套带万向节的分段轴结构正好补偿轴线间的角向偏移，允许两端轴段存在小角度折角，传动过程中不会因为别劲产生附加径向载荷。

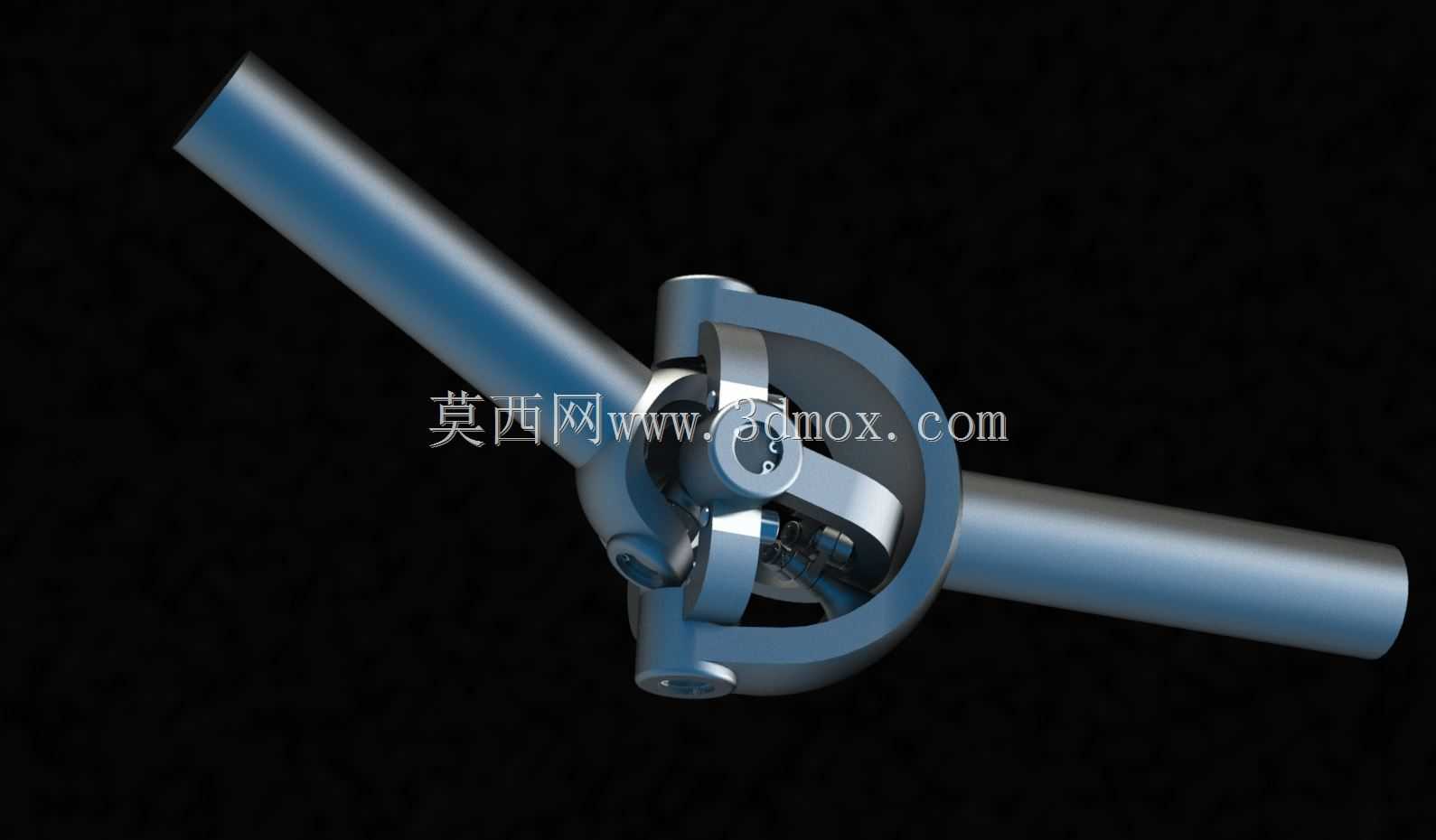

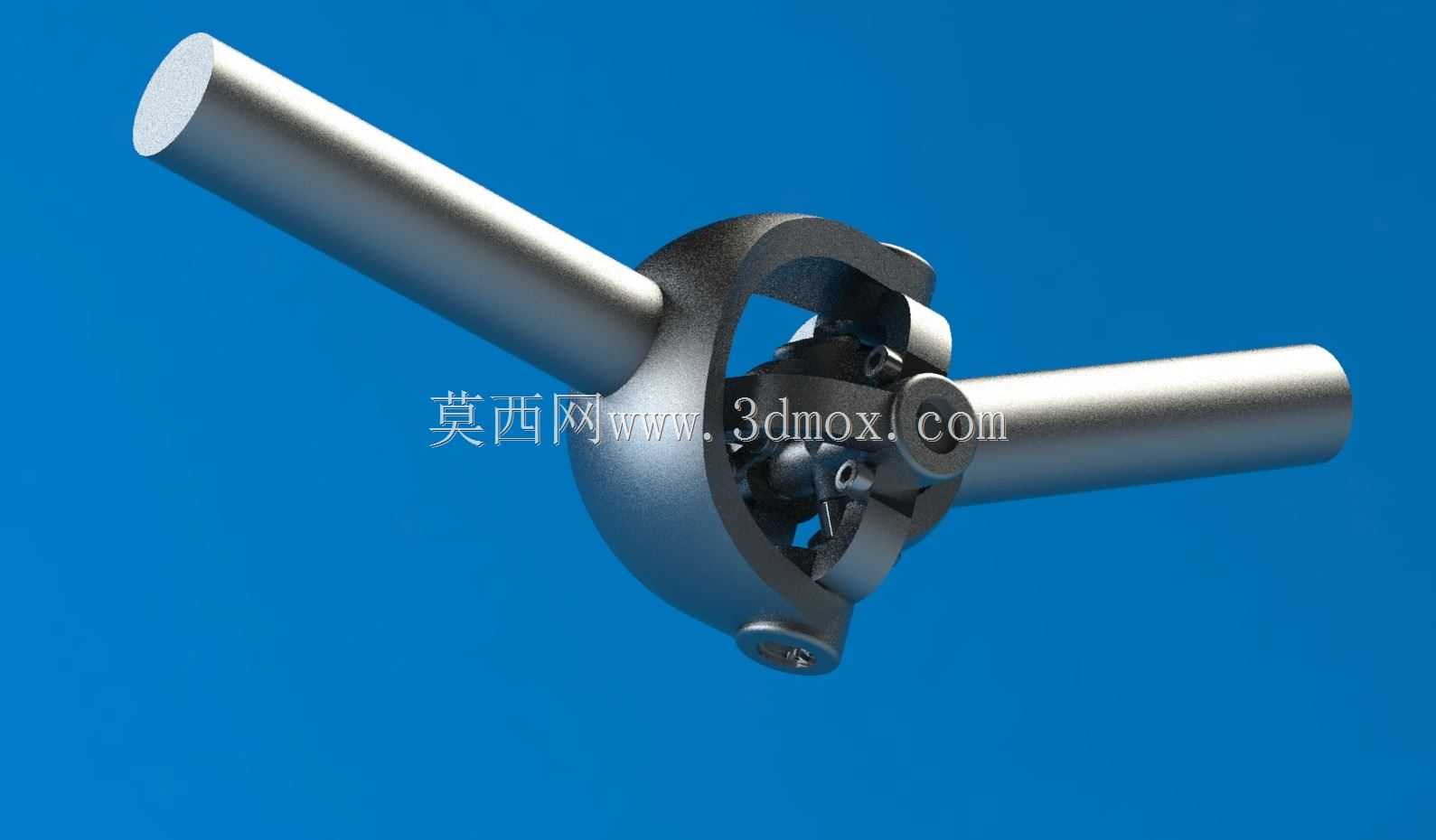

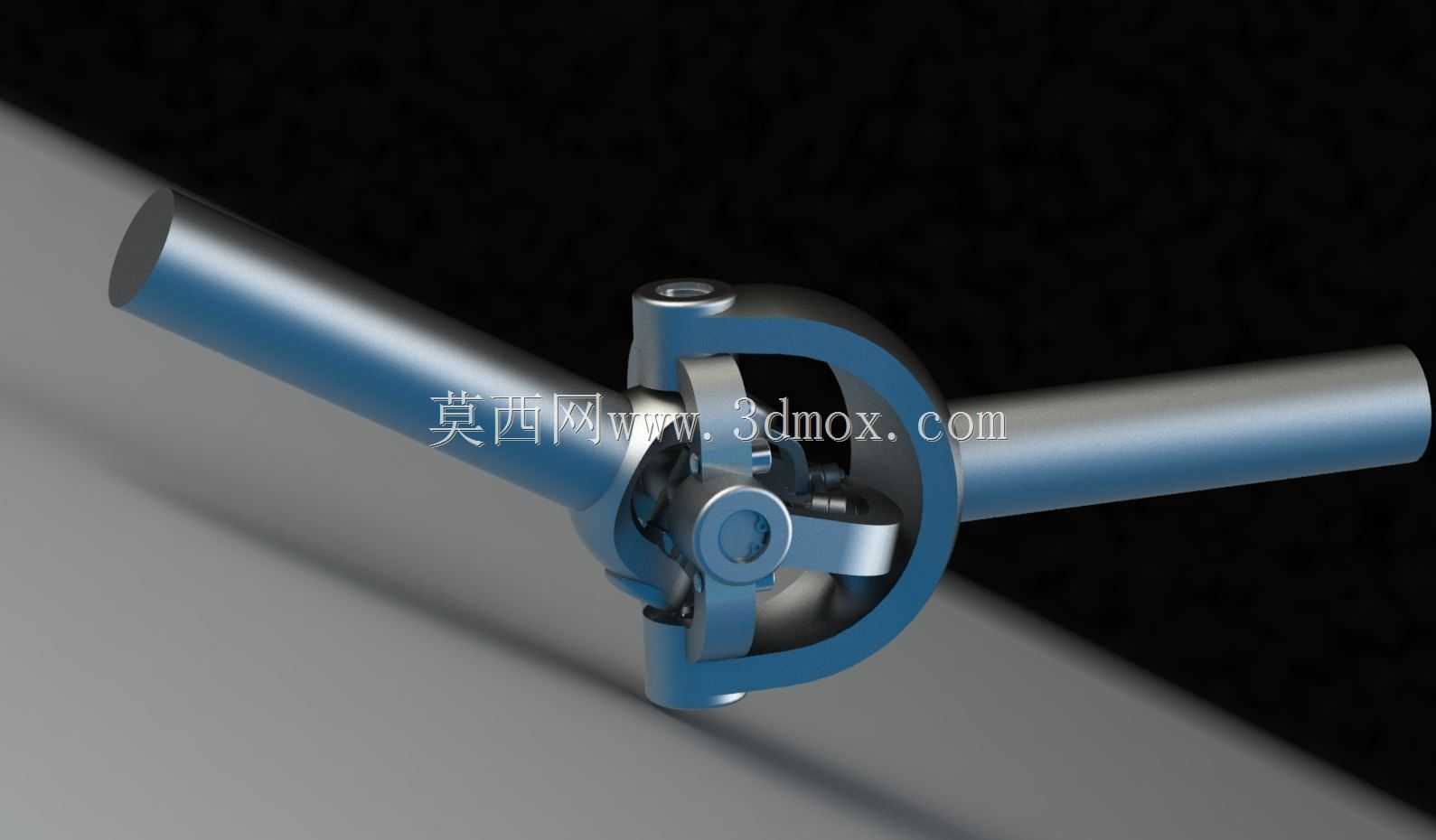

　　从结构细节来看，两侧长轴为光滑圆柱轴身，预留的轴颈段用来匹配深沟球轴承或者滑动铜套的安装位，轴端可加工平键槽对接传动齿轮、联轴器；中间万向节部分采用叉形架夹持十字轴的经典布局，十字轴四个轴颈分别嵌入两侧叉架的轴承孔内，铰接外圈做了环形包覆防护，既能阻挡车削时飞溅的铸铁碎屑、切削液进入铰接摩擦面，也能避免车间日常清理时棉纱勾挂转动部件。设计建模时优先锁定万向节的回转中心作为装配基准，两侧轴段的同轴度公差在自由状态下控制在合理范围，铰接处的最大允许折角参考普通十字万向节的常规取值，避免大角度传动时出现转速波动——毕竟车床进给传动要求平稳，过大的角向补偿量会导致从动轴瞬时转速周期性起伏，反映到车削表面就是进给波纹。

　　安装边界上，长轴的总长度适配CA6140车床床身内部传动腔的跨距，轴身直径避开床身内壁的加强筋凸起，万向节组件的最大回转外径预留足够间隙，即便轴段转动时出现小幅挠曲，也不会和腔体内壁、润滑油管发生摩擦干涉。实际装配时先把两侧轴颈穿入箱体的轴承座孔，再调整中间万向节的对接角度，十字轴的润滑脂注油通道预留到位，日常维保可以直接从铰接侧的油嘴加注锂基脂，不用整根拆出轴系。这类轴结构不只用于普通车床，同类需要跨距传动、补偿装配偏差的通用机床传动腔都可以参考该布局，建模时把轴段长度、铰接叉架的开口尺寸参数化之后，就能快速适配不同规格卧式车床的传动舱尺寸，轴端的连接形式也可以根据对接部件换成花键、锁紧螺母或者法兰盘结构，适配不同的扭矩传递需求。
