机床用带耳安装式多孔支座结构

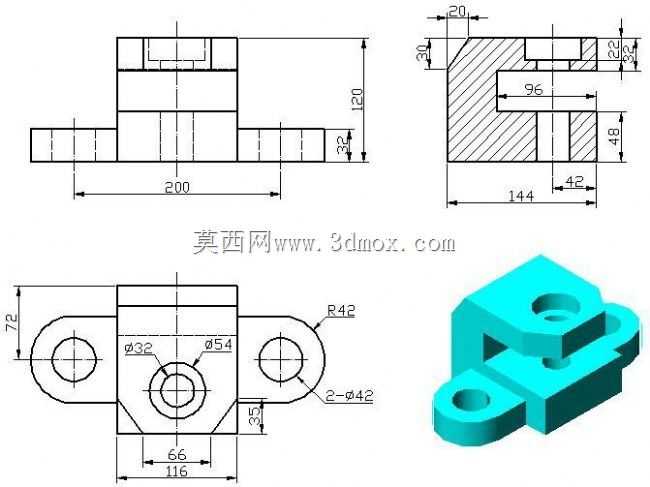

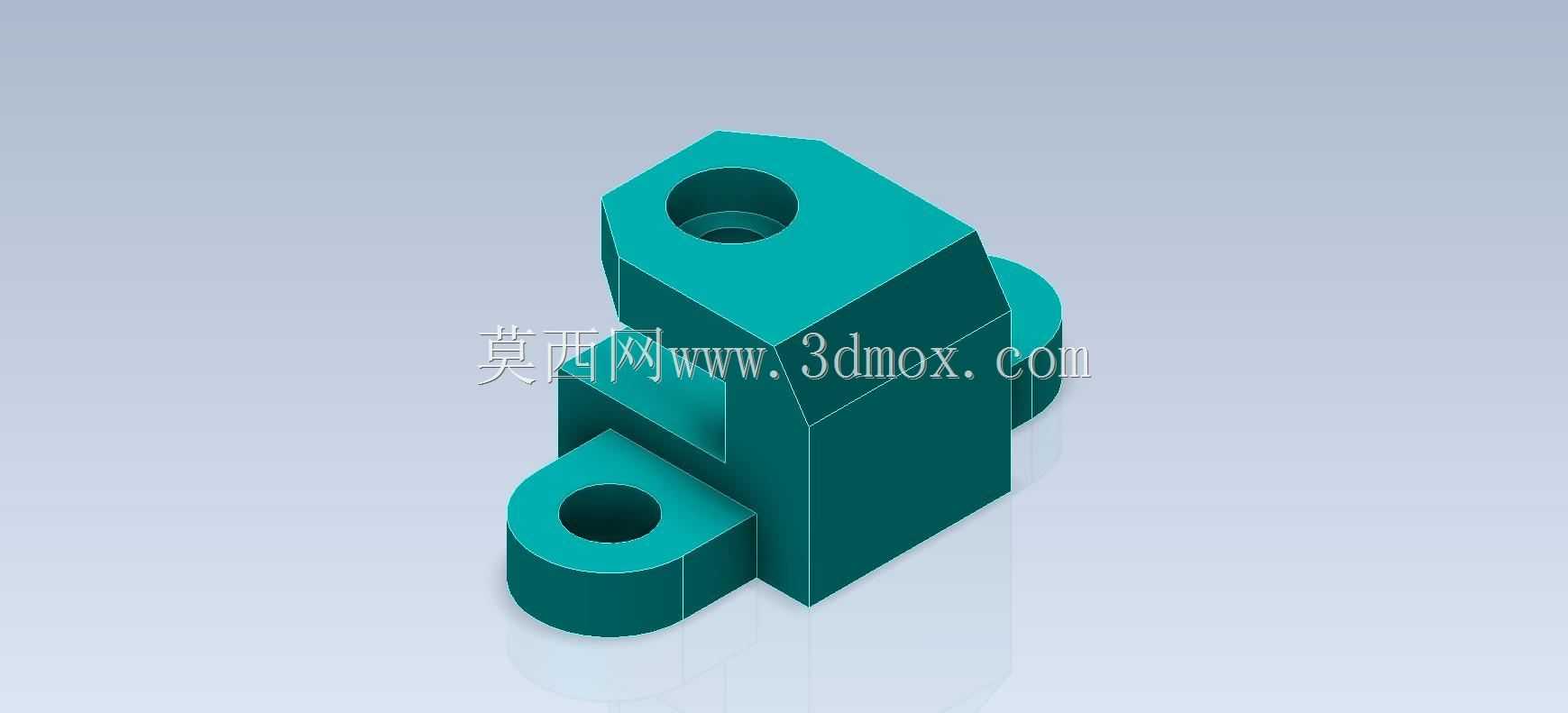

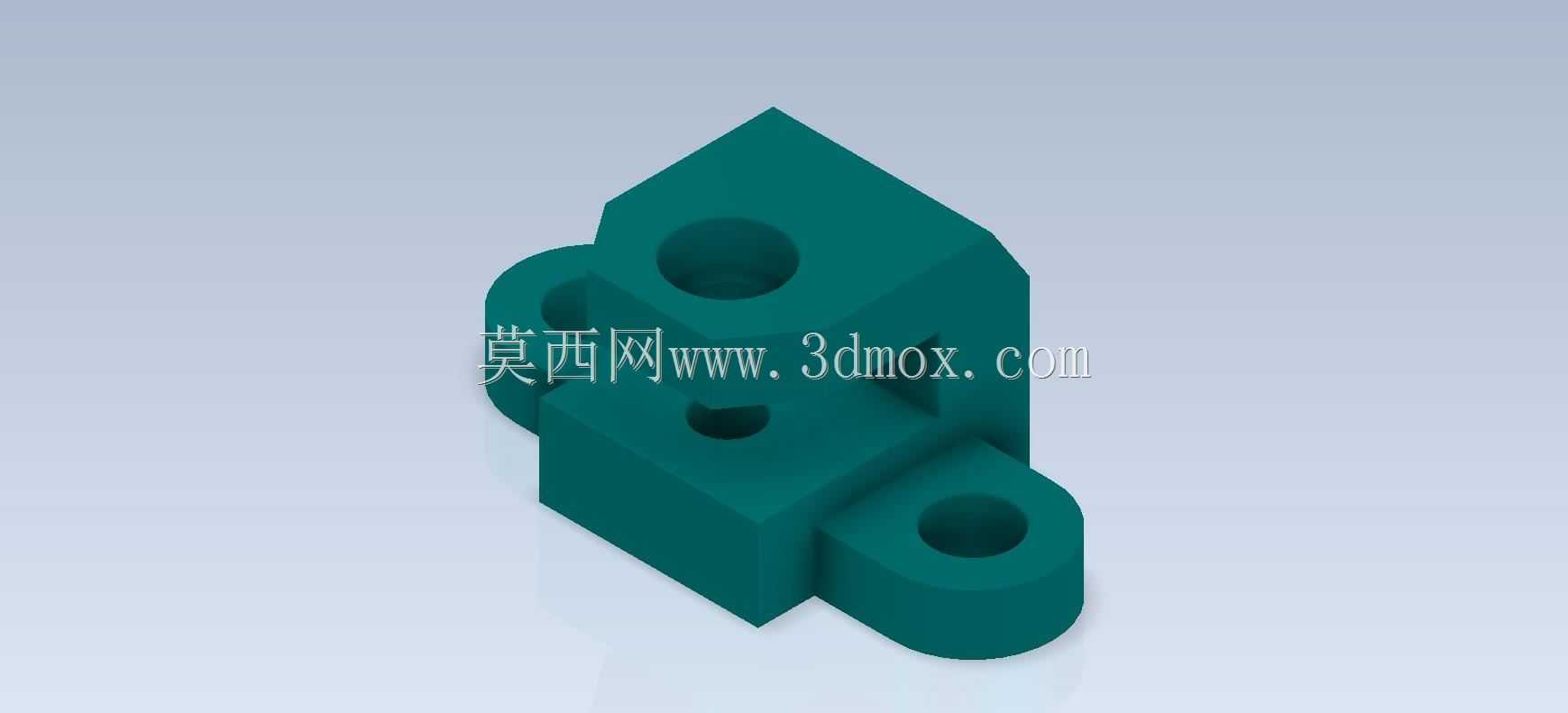

　　该支座类零件属于机床工装与小型功能部件的典型支撑构件，整体采用一体化块状构型，主体为阶梯式实心基体，一侧延伸出带同轴通孔的圆形安装耳，基体顶面开设大直径沉孔，侧部与下部预留不同规格的贯通孔位，所有孔系的位置度、同轴度均按照机床装夹定位的公差要求设定，可直接用于CA6140系列普通车床的辅助工装、小型检测工位或者自动化上下料接驳台的点位支撑场景。

　　从实际装配边界来看，零件底部为平整安装基准面，延伸耳板的通孔用于穿入内六角紧固螺钉，将整个支座锁定在机床溜板、工装基板或者工作台T型槽适配的转接板上，耳板与主体衔接处做了加厚过渡，避免螺钉预紧时根部出现应力集中；基体上部的大直径沉孔可嵌入导向套、定位销或者小型直线轴，侧部小孔用于穿入锁紧螺钉，对嵌入的轴类件做径向顶紧固定，下部小孔可作为油路过孔、传感器走线孔或者次级定位销孔，不同孔位的功能可根据工位需求灵活切换。

　　设计过程中优先保证安装基准的平面度，底面全程采用铣削精加工，减少装配后的贴合间隙；主体壁厚在大孔周边保留足够余量，避免长期受侧向载荷时出现孔壁变形，耳板的圆弧外轮廓与安装孔同心，既降低了毛坯铣削的走刀复杂度，也消除了直角处的应力开裂风险。这类支座在机床现场常用来替代临时焊接的支撑块，成品零件一致性好，拆装后重复定位精度稳定，不需要每次工位调整后重新配焊打磨，孔系的排布预留了扩展空间，后续加装行程挡块、微型检测开关或者导向滑套时，不需要额外在基体上二次钻孔，即可复用现有孔位完成固定，适配小批量零件加工时的快速工装换型需求。
