三星贴片机CN030陶瓷吸嘴精密结构

　　SMT表面贴装产线里，贴装头末端的吸嘴是直接决定微小元件拾取良率与贴装精度的易耗核心部件，这套对应三星Neo CP45贴装平台的CN030规格吸嘴，适配0402及以上尺寸阻容元件、小型IC的拾取作业，在高速连续贴装工况下承担真空导通、元件对位缓冲、防粘料的关键作用。

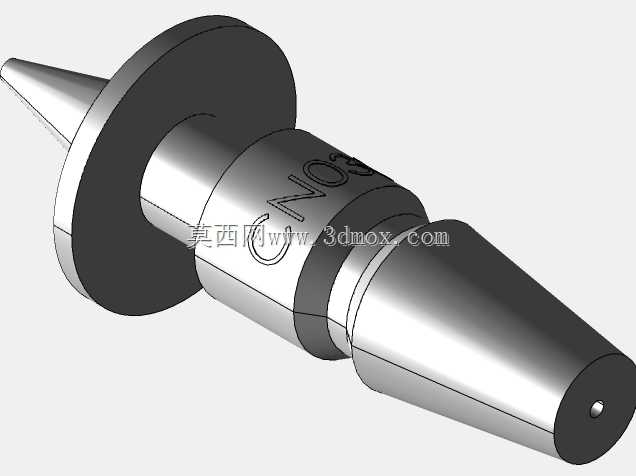

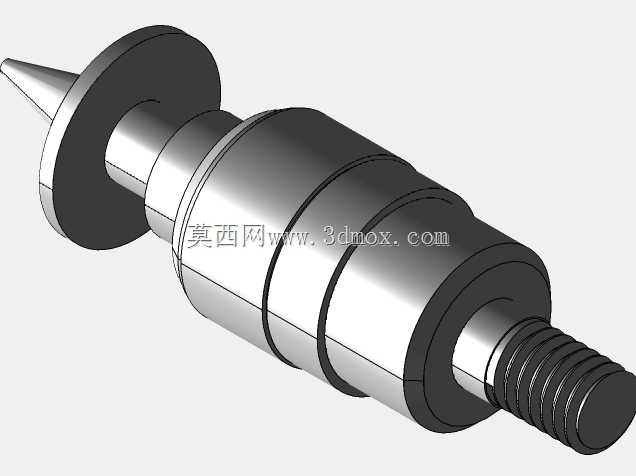

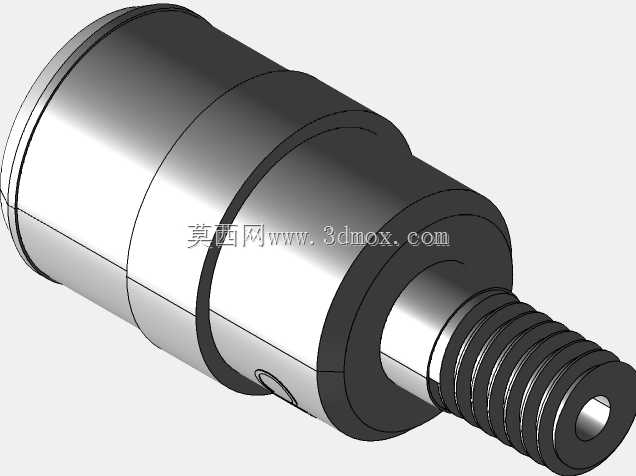

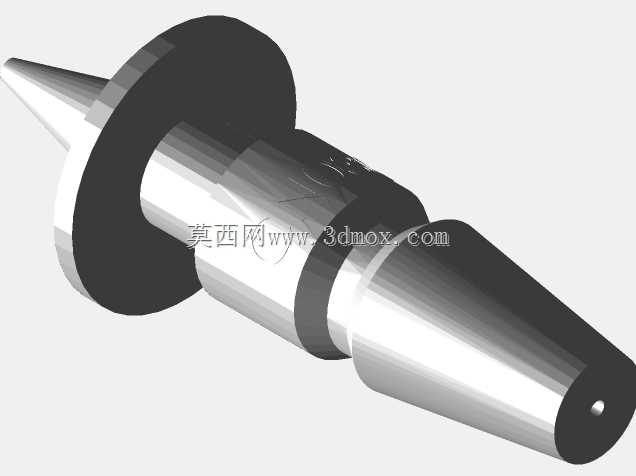

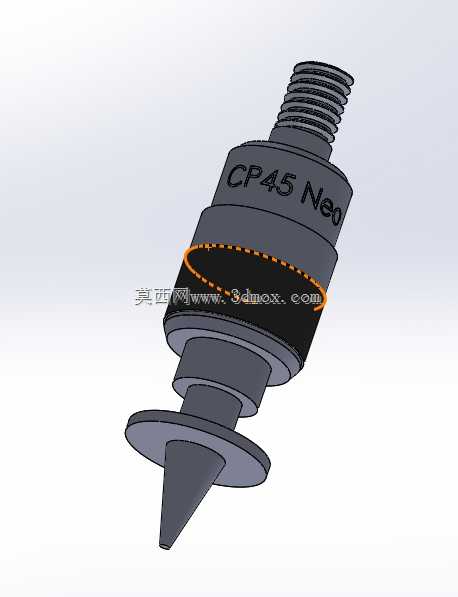

　　从结构分层来看，整套零件自上而下分为三段功能区域：最顶端是外螺纹连接段，采用标准细牙外螺纹设计，直接旋入贴装头Z轴杆的对应内螺纹接口，螺纹段下方预留环形定位台阶，装配时台阶端面贴合贴装头安装基准面，保证吸嘴回转同轴度控制在0.02mm以内，避免高速旋转拾取时出现径向甩动、元件偏移的问题；中段是主体基座段，圆柱外圆面上刻印CP45 Neo标识，基座内部打通轴向真空气道，气道内壁做光滑过渡处理，没有突变台阶，避免真空压力损失，基座中部设计一圈橙色O型密封圈槽，嵌入丁腈橡胶密封圈后，吸嘴装入贴装头时可实现气道外周密封，杜绝真空泄漏导致的元件拾取失败；下段是吸嘴工作段，依次设置限位凸缘、锥形过渡段与末端陶瓷吸尖，凸缘作为Z轴下行的硬限位参考面，控制吸尖下压PCB板面的最低高度，防止压伤焊盘或顶碎薄型元件，锥形过渡段从基座大直径平滑收窄到末端吸尖，既保证整体结构刚性，又避免贴装密集元件时相邻吸嘴发生干涉，末端吸尖采用氧化锆陶瓷材质，端面开极小的真空吸孔，CN030规格对应4mm级元件拾取，吸孔直径匹配元件尺寸，既不会因孔径过大漏真空，也不会因孔径过小导致吸力不足。

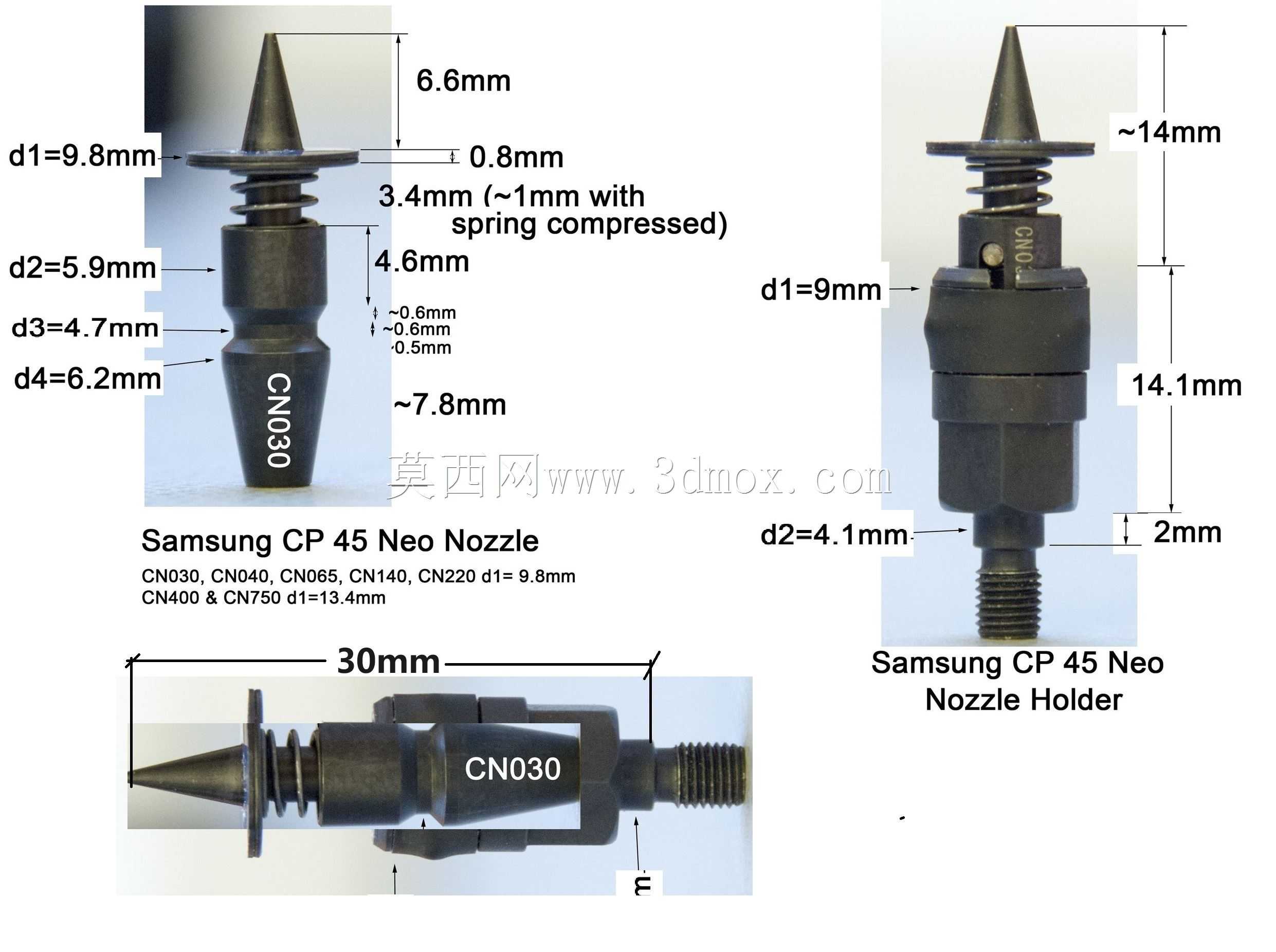

　　建模过程中优先还原了各段的装配配合边界：顶端螺纹的公称直径、螺距完全匹配CP45贴装头的接口规格，中段基座外圆直径控制在贴装头换嘴机构的夹持允许范围内，下段吸尖的伸出长度、锥角角度严格参照原厂配件尺寸，保证设备自动换嘴站可以正常抓取、更换该吸嘴，无需额外修改设备参数。陶瓷吸尖与金属基座的配合段设计了过盈插接结构，陶瓷段尾部做小直径圆柱压入金属基座的对应孔位，兼顾陶瓷的耐磨抗粘特性与金属基座的连接强度，长期高速往复运动下不会出现松脱。实际产线应用中，这类吸嘴需要定期停机清理吸孔堵塞的焊锡膏、助焊剂残留，建模时特意保留了吸尖端面的平直基准，方便使用通针清理时不会刮伤密封面，各段过渡圆角都做了微小R角处理，避免应力集中导致金属基座开裂，整体结构完全贴合SMT车间高频换产、长时间连续运行的使用需求。
