相扑机器人红外漫反射测距传感组件

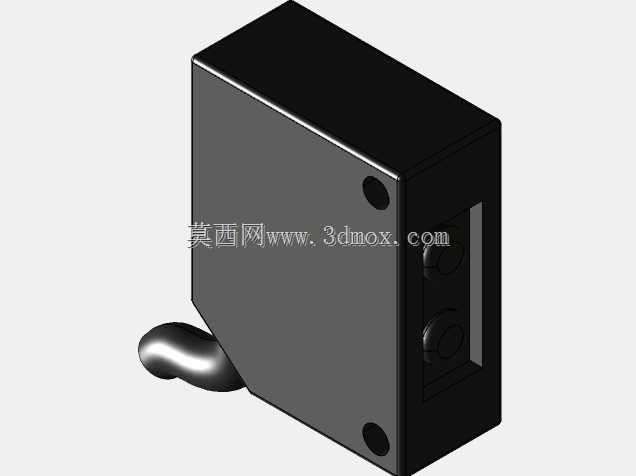

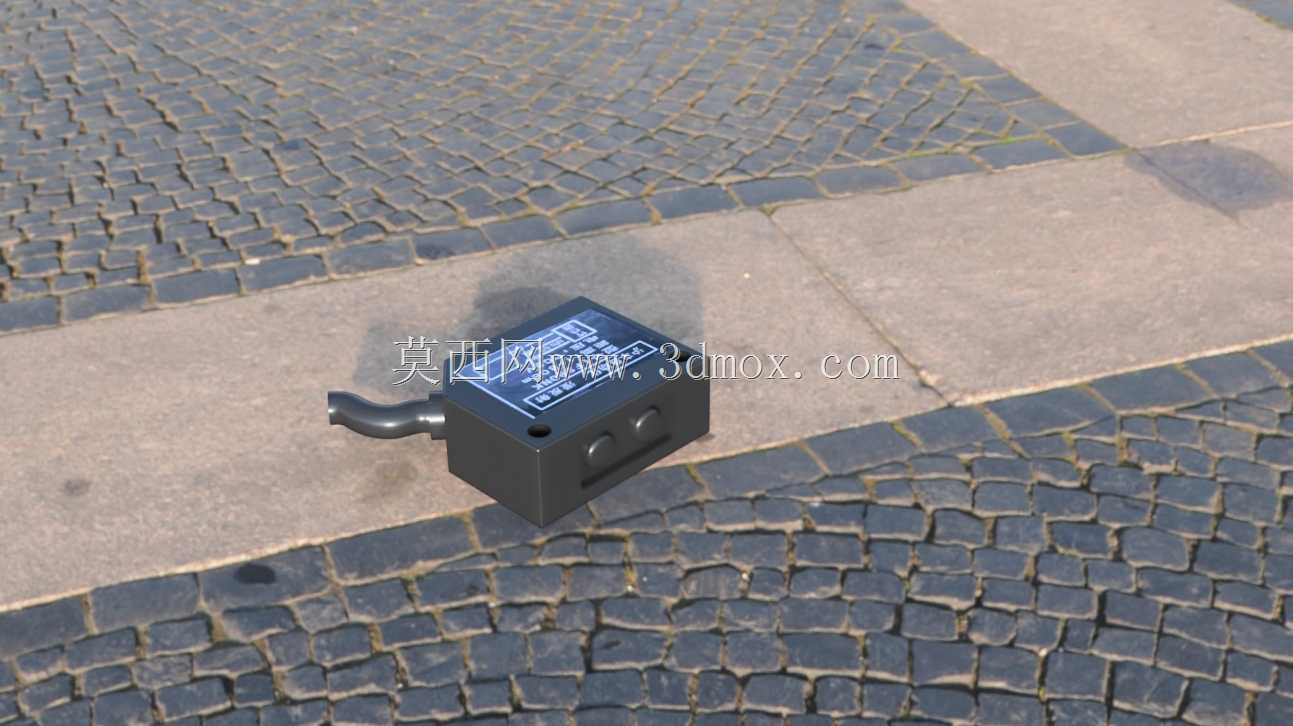

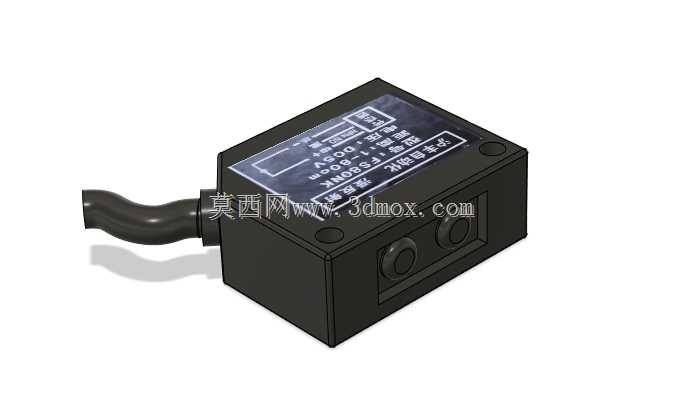

　　在小型竞技相扑机器人的感知方案里，这类侧出线方盒式红外漫反射器件常被布置在车体前唇两侧，用来在贴近擂台边界白线、或者逼近对手车体时快速输出开关量信号，不用额外做复杂的点云解算，对主控算力要求很低，很适合单片机直连读取。建模时先把黑色矩形主机壳作为基准体，壳体四个角预留沉头安装孔位，孔位间距要和机器人上层亚克力板、碳纤板的预装孔对齐，避免后期装配时和驱动轮、减速电机支架发生干涉；壳体正面开出两个相邻圆孔，分别对应红外发射管与接收管的光路窗口，窗口周边做小凸台限位，防止灌胶或者装外罩时遮挡发射接收角度。顶部预留铭牌贴附平面，表面丝印参数标识区域做浅下沉处理，贴纸粘贴后不会高出壳体顶面，在机器人互相冲撞剐蹭时不容易被刮掉。

　　侧向引出的柔性线缆根部做防弯折过渡结构，出线方向顺着车体布线槽走向，线缆长度预留到主控板接线端子的冗余量，转弯处保留弯曲半径，避免机器人反复急停转向时线芯被硬折断裂。选型布置阶段要注意探测距离边界，这类漫反射器件对不同反射率物体的触发距离有差异，白色擂台台面和黑色对手车体的回波强度区别明显，结构设计时可以给传感器预留前后微调的长圆孔，方便实车调试时改变探出距离，匹配程序里的边沿检测阈值。壳体整体外形紧凑，厚度控制在低层堆叠空间内，不会顶到上层的策略电路板，安装面保持平整，锁紧后光路轴线和车体前进方向保持平行，若需要检测侧方对手，也可将组件旋转九十度固定在车体侧边。建模过程中把线缆做成可随姿态调整的柔性形态，

　　装配校验时模拟整车满装状态，确认线缆不会被车轮卷入、不会和配重块摩擦，外壳棱角做小倒角处理，既减少应力集中，也契合竞技机器人碰撞场景下的耐用需求，窗口内部的发射、接收元件位置严格对照实物间距还原，保证后续做光路遮挡验证时，三维布局和实际硬件的探测范围一致。
