土壤湿度检测探针式传感元件结构

　　这套探针式土壤湿度传感元件主要面向温室大棚、庭院自动浇灌、农田墒情监测以及小型植物培养装置，在实际设备里承担土壤含水率的前端采集任务。结构上采用双平行长探针插入土壤，通过探针之间的电阻变化反映介质含水状态，后端电路板再把采集信号传递给控制单元，进而联动水泵、电磁阀或灌溉控制器。

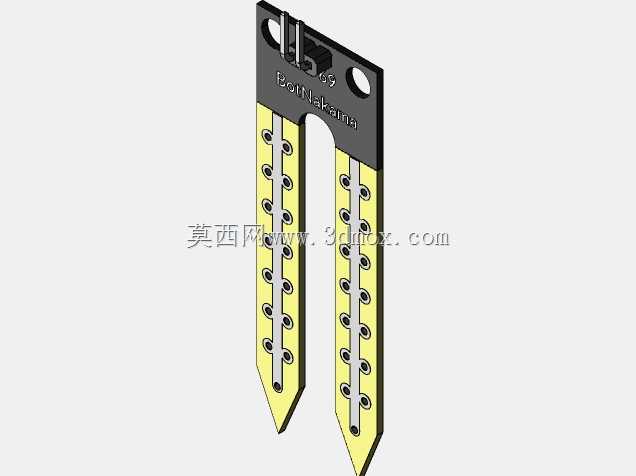

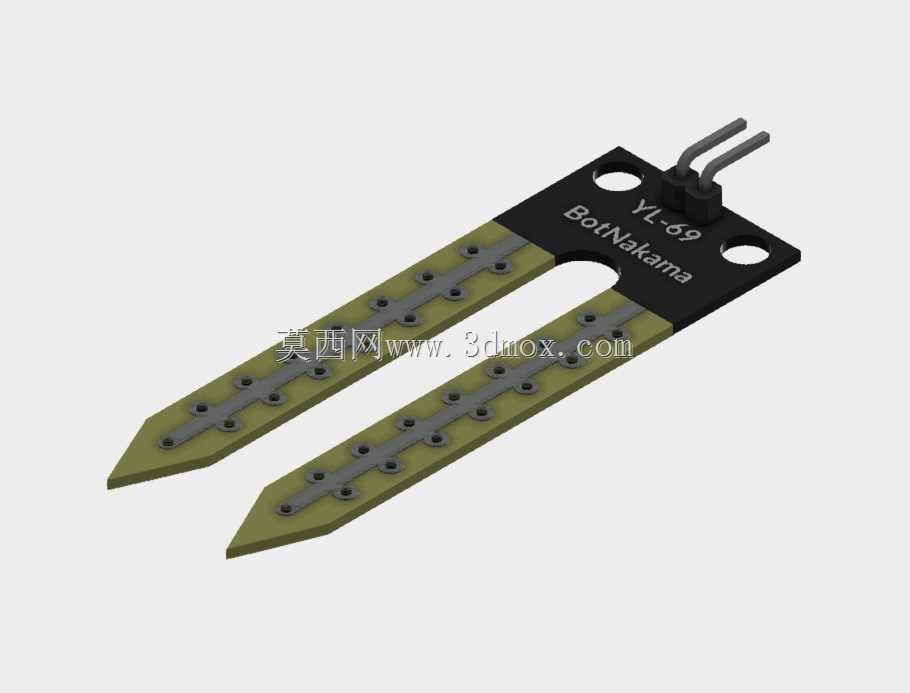

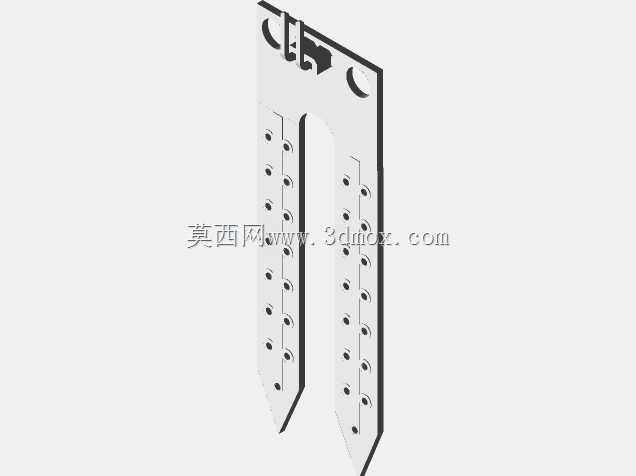

　　从三维结构看，元件由上部黑色电路板承载区和下部两根绿色探测叉体组成。电路板区域预留两个圆形安装孔，可直接用螺钉固定在控制盒、支架或设备面板上；板端引出三根信号针，用于与主控模块焊接或插接。探针部分做成长条状尖叉，末端收尖，便于垂直压入栽培基质，减少插入时对土壤结构和根系的扰动。两根探针之间保留长槽，既降低材料用量，也能让土壤在插拔过程中自然脱落，避免泥块长期夹在探针之间影响下次检测。

　　设计时需要重点控制探针间距、插入深度和板体边界。探针过短会导致检测层偏浅，受表层干湿波动影响明显；过长则会增加安装空间，并可能触及盆底积水区。该结构将有效探测段集中在叉体中下部，适合盆栽、苗床和浅层土壤监测。电路板宽度与探针宽度保持连续过渡，安装孔位于板体两侧，固定后探针悬伸方向应保持竖直，避免侧向受力造成板体与探针连接处开裂。

　　在整机布置中，这类传感器通常埋设在作物根系活跃区，周边土壤应与探针紧密贴合，不能留有大孔隙。若用于自动灌溉柜，板体可置于防护盒内，仅让探针穿过盒体下方开孔进入土壤；若用于户外场景，还需在电路板上方增加灌胶或防雨罩，避免接线端长期受潮。三维建模时，探针厚度、尖端斜角、安装孔中心距以及信号针高度都需要准确表达，因为这些尺寸直接影响外壳开孔、固定座设计和接插件选型。

　　叉体表面的点状区域对应导电检测路径，建模和装配检查时应保证该区域外露，不被安装座或涂层覆盖。板卡上的开孔不仅用于机械固定，也可作为走线、定位或灌胶固定的参考边界。整体结构没有复杂运动件，工程应用中的关键不在强度计算，而在安装姿态、探测深度、防腐处理以及与控制电路的空间匹配。对于设备开发人员来说，把该元件纳入灌溉系统数字样机时，应同步校核探针插入后的最低位置、板体上方接线空间，以及多支传感器并排布设时的相互间隔，这样才能保证后期维护、更换和现场埋设都具备可操作性。
