机床传动连杆铰接支座结构件

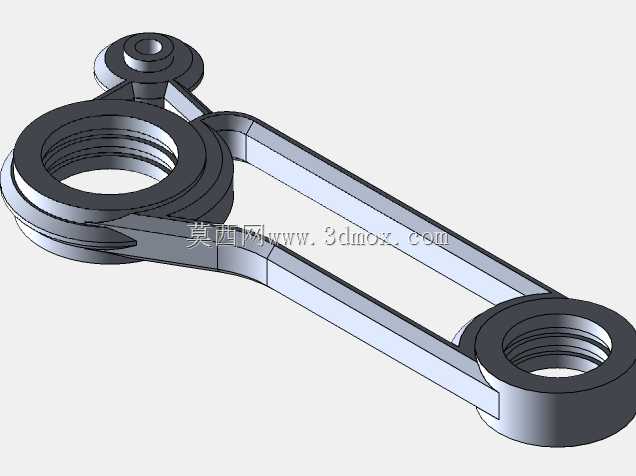

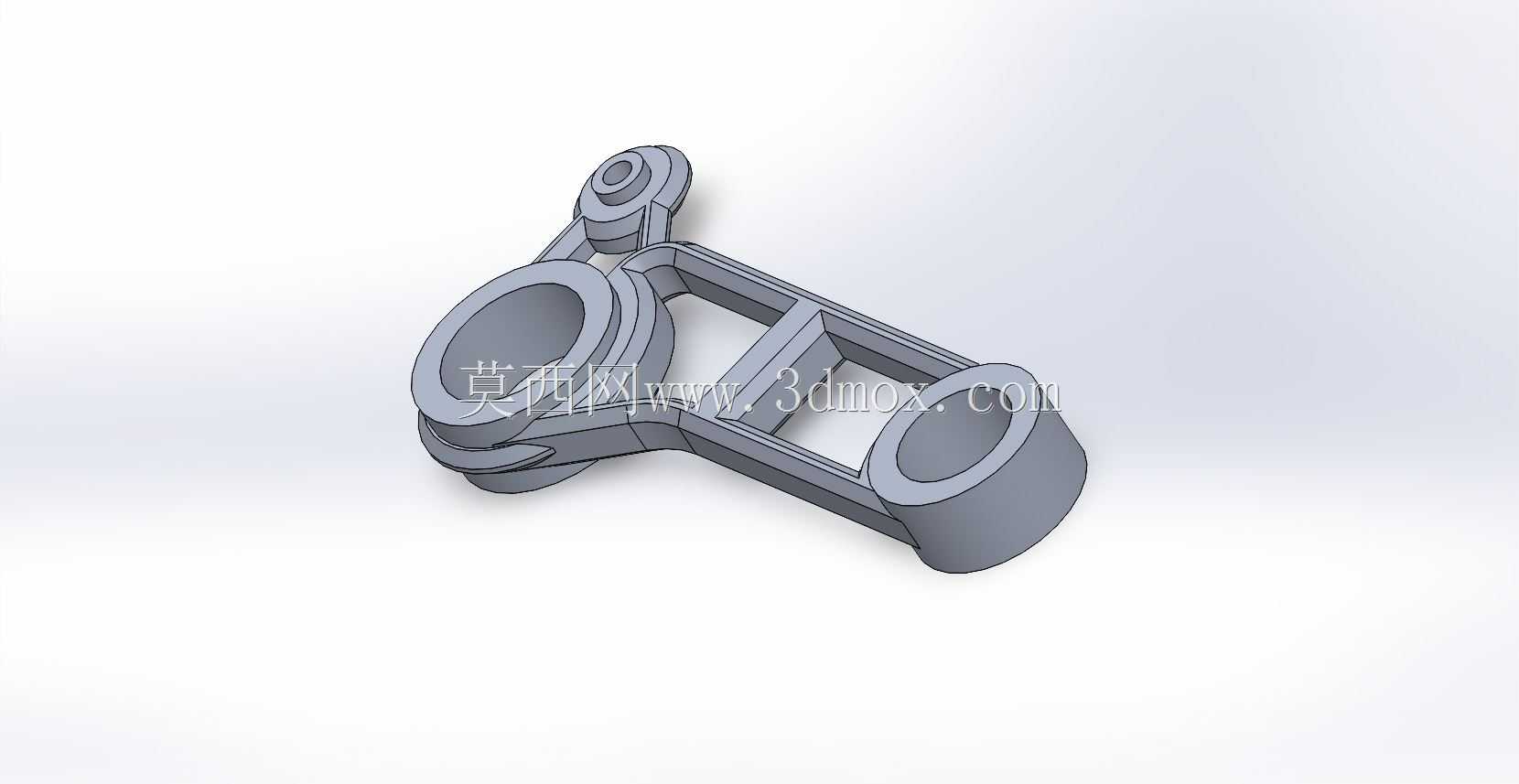

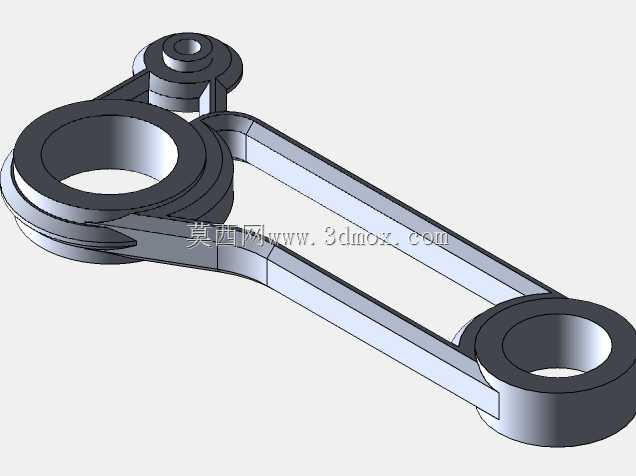

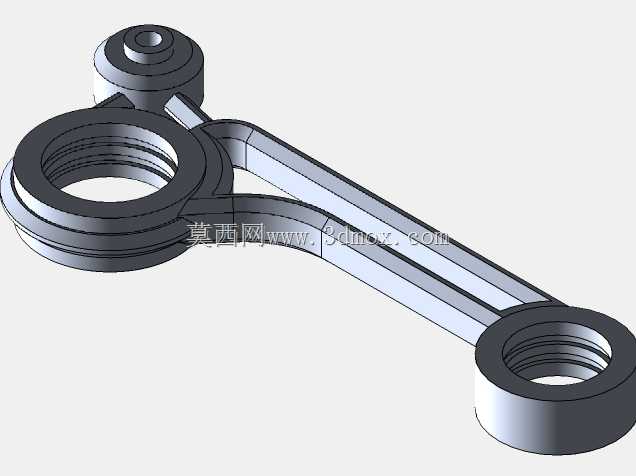

　　该结构件属于机床进给传动链路里的摆臂式连杆支座，在CA6140普通车床的操作联动机构、溜板箱挡位切换组件中承担运动传递与点位铰接的核心作用，实际装机时三个带同轴通孔的筒状铰接位分别对应操作手柄转轴、拨叉联动销、挡位定位拉杆的安装位，长臂段的镂空筋格布局既避让了床身内部走线与润滑管路的排布空间，也让整个摆臂在往复摆动过程中不会和相邻的齿轮端盖、锁紧螺钉发生运动干涉。从结构设计逻辑来看，三处铰接筒的同轴度、孔位中心距是整个零件的核心管控尺寸：大直径筒端作为摆臂的旋转主支点，内孔需配套衬套降低长期转动磨损，两端小直径筒分别承接输入动作与输出拨动力，长臂中段的两道横向加强筋把长臂的受力截面拆成镂空框架，相比实心臂体减重近四成，

　　同时刚性完全满足换挡操作的冲击载荷要求，不会出现扳动手柄时臂体挠曲变形导致挡位挂接不到位的问题。建模过程中优先以三个铰接孔的中心轴线作为布局基准，先确定三个支点的相对位置尺寸，再沿支点连线拉伸生成臂体主体轮廓，筒状铰接位的壁厚按照铸钢件常规铸造壁厚预留拔模斜度，臂身和筒座衔接的位置全部做圆角过渡，避免铸造过程中出现应力集中开裂，也消除后续机加工装夹时的崩边隐患。安装边界层面，主支点筒的外圆定位台阶贴合溜板箱内壁的安装基准面，两个副铰接点的销孔轴线和主支点轴线保持平行，摆臂全程摆动的极限角度下，臂体外侧轮廓和周边箱体侧壁预留至少三毫米的安全间隙，镂空槽的宽度足够容纳联动拉杆的往复行程，不会出现运动卡滞。

　　这类连杆件在实际设备运维中也属于易损更换件，长期频繁扳动后铰接孔会出现磨损失圆，建模时把衬套压装的配合公差、销孔的配合间隙都在结构里预留出调整空间，臂体表面的非加工面保留铸造拔模斜度，加工面仅集中在三个铰接孔端面与内孔位置，兼顾零件工作强度和生产加工的工艺性，不需要复杂的五轴工序即可完成全部加工，适配普通车床车间的备件自制与批量配套需求。
