CA6140车床顶部扭矩传动连杆结构

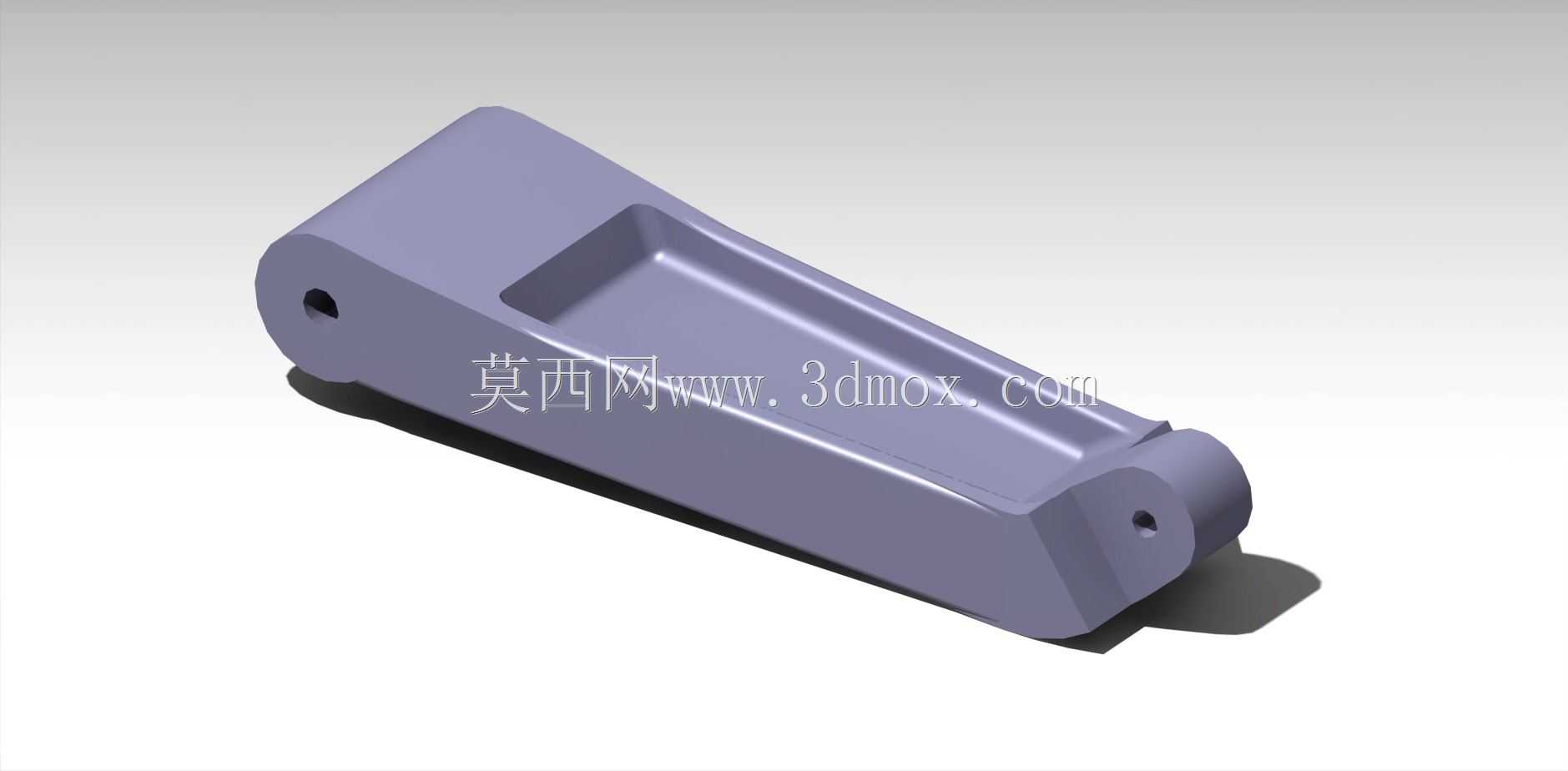

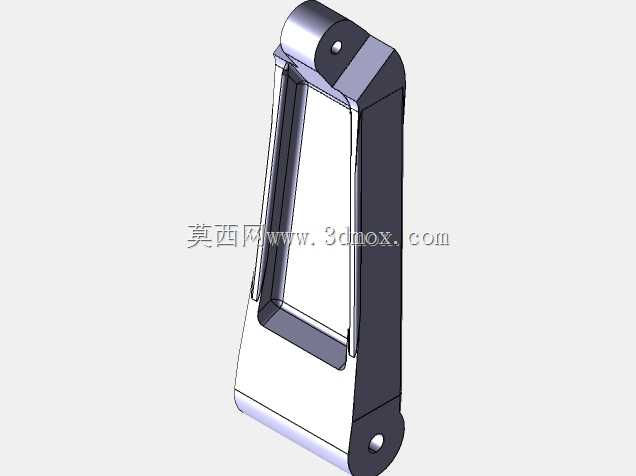

　　该扭矩连杆属于CA6140普通卧式车床顶部操纵与扭矩传递链路中的关键受力杆件，在整机布局里承担把操作端输入的扳动扭矩传递到主轴箱内部换挡、离合执行构件的作用，日常工况下杆件随操作者扳动操纵手柄做小角度往复摆动，两端铰接孔分别对接操纵轴与联动摆臂，把人手施加的操作力矩转化为箱体内滑移齿轮的轴向拨动力，完成主轴转速挡位切换、进给离合接合与脱开动作。从整机装配边界来看，该杆件布置在主轴箱顶部护罩内侧的操纵机构空间内，整体为长条形扁平铸钢件轮廓，杆身沿长度方向做了等强度变截面处理：靠近两端铰接位的部位厚度加大，用于承载铰接销轴传递的交变剪切载荷，杆身中段在保证抗弯刚度的前提下铣出内凹减重槽，既削减铸件整体自重、降低操纵扳动时的惯性阻力，

　　也避免杆件在狭窄的箱顶安装空间内和相邻的润滑管路、锁紧拨叉发生运动干涉。两端的同轴铰接孔采用通孔设计，孔位端面加工出贴合沉台，装配时销轴穿过孔位后搭配轴用挡圈与平垫限位，保证杆件摆动过程中无轴向窜动，孔内壁预留衬套压装余量，长期磨损后仅需更换铜衬套即可恢复铰接配合精度，无需整体更换杆体，大幅降低车床后期维护成本。设计阶段首先校核的是杆件摆动行程边界：当操纵手柄从空挡位扳动到各工作挡位极限位置时，杆身外轮廓所有点位都要和主轴箱内壁、顶部护罩内表面保留不小于三毫米的安全间隙，避免机床运行振动过程中出现剐蹭卡滞；其次校核受力工况，换挡瞬间滑移齿轮齿端未完全对入啮合位时，杆件会承受短时冲击扭矩，

　　杆身截面的抗弯模量按照操作力峰值的两倍安全系数取值，铸件拔模斜度控制在一比二十，兼顾铸造成型脱模便利性和杆身外形尺寸精度。杆体表面非加工面做清砂喷砂处理，加工面除铰接孔外还包含两端与摆臂贴合的侧端面，端面粗糙度控制在Ra3.2以内，保证摆臂贴紧后无偏载力矩。这类连杆在普通车床的操纵机构中属于易维护的传动构件，建模时完整还原了杆身内凹槽、两端铰接孔、端部圆角过渡的全部细节，可直接用于机床维修测绘、操纵机构运动仿真、备件加工出图的参考场景，装配调试时只需保证两端铰接孔的中心距公差在±0.1毫米范围内，即可匹配原车换挡操纵的行程点位，不会出现挡位挂接不到位、操纵卡滞的问题。
