双法兰连接式筒状传动连接构件

　　在各类流体输送管路、低速重载传动系统以及需要刚性同轴连接的设备装配场景中，这类双法兰筒状连接构件是应用频次极高的基础部件，很多现场装配的工程师都有过在管路对接、轴系延长、设备接口适配时选用这类构件的经历。从实际使用场景来看，这类构件常出现在化工流体输送管线的分段对接处，用来补偿两段管线安装时的微小同轴度偏差，也会用在中小型传动设备的输出端与工作机构之间，作为扭矩传递的中间连接段，部分需要做腔体隔离的设备上，还会用这类构件作为贯通式的支撑连接座，兼顾结构连接与介质通行的双重作用。

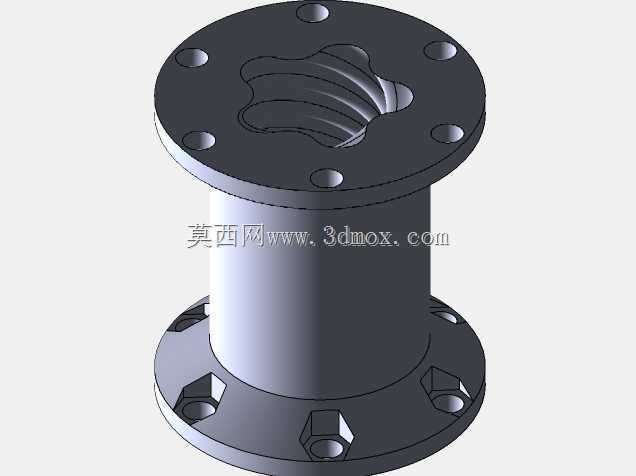

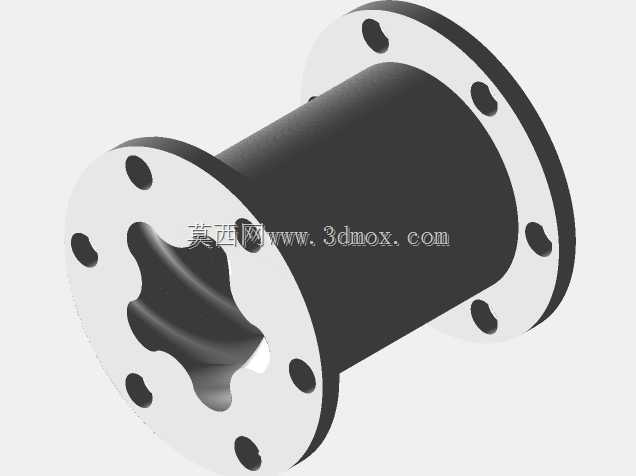

　　从功能特性上看，该构件采用两端带法兰盘的一体化筒身结构，法兰盘上沿圆周均匀分布螺栓过孔，安装时可通过穿装螺栓实现与两侧对接部件的刚性固定，相比螺纹直连、焊接固定的方式，法兰连接的形式拆装便捷，后期维护时不需要破坏相邻部件的结构，只需要拆卸法兰螺栓即可完成构件的更换。筒身部分采用等径空心结构，一方面可以大幅降低构件自身重量，减少对接部位的载荷负担，另一方面空心内腔可以作为流体通道、轴件穿装通道或者线缆走线通道，拓展了构件的使用场景。构件两端的法兰盘与筒身采用圆弧过渡结构，避免直角连接处的应力集中问题，在承受交变载荷、管路压力波动时，过渡位置不会出现应力断裂的隐患。

　　在设计思路层面，这类构件的建模首先要确定核心的对接参数，先明确两端对接部件的法兰规格，包括法兰盘的外径、螺栓孔的分布圆直径、螺栓孔的数量与单孔直径，这些参数直接决定了构件能不能和现有部件完成适配，一旦螺栓孔位出现偏差，现场就无法完成装配。筒身的内径尺寸需要根据实际通流需求或者穿装部件的外径来确定，如果是用于流体输送场景，筒身内径要匹配管线的通径，避免通流截面突变造成的流阻增大、介质紊流问题；如果是用于传动连接场景，筒身内径要留出足够的穿装间隙，保证内部轴件转动时不会和筒壁发生剐蹭。筒身的壁厚设计需要结合实际工况载荷计算，用于压力管路场景时，壁厚要满足对应压力等级的强度要求，核算承压时的环向应力与轴向应力，避免受压变形；用于传动扭矩传递场景时，要核算法兰螺栓连接的抗剪强度，以及筒身传递扭矩时的扭转剪切强度，保证额定载荷下不会出现扭转变形。法兰盘的厚度设计同样要匹配螺栓的预紧力要求，避免螺栓拧紧时法兰盘发生翘曲变形，导致连接面密封失效或者连接刚性不足。

　　从安装边界的角度来说，这类构件安装时需要预留足够的操作空间，法兰盘圆周方向要留出扳手操作的空间，方便螺栓的穿装与拧紧，通常螺栓外侧需要预留至少两倍螺栓公称直径的操作间隙，保证紧固工具可以正常作业。构件的轴向安装尺寸要控制在合理公差范围内，安装前要核对两侧对接面的间距，保证构件装入后，法兰面可以和对接面完全贴合，不会出现轴向间隙过大强行拉紧螺栓导致法兰变形，或者轴向尺寸过大无法装入的问题。对接面的平面度需要提前校验，如果对接面存在磕碰、凸起缺陷，要提前修平，避免连接后出现局部间隙，影响连接刚性或者密封性能。用于有密封要求的场景时，法兰密封面的粗糙度要达到对应密封形式的要求，加装适配的密封垫片，垫片的内径要略大于筒身内径，外径不超过法兰螺栓孔的内圈，避免垫片遮挡通流通道或者影响螺栓穿装。

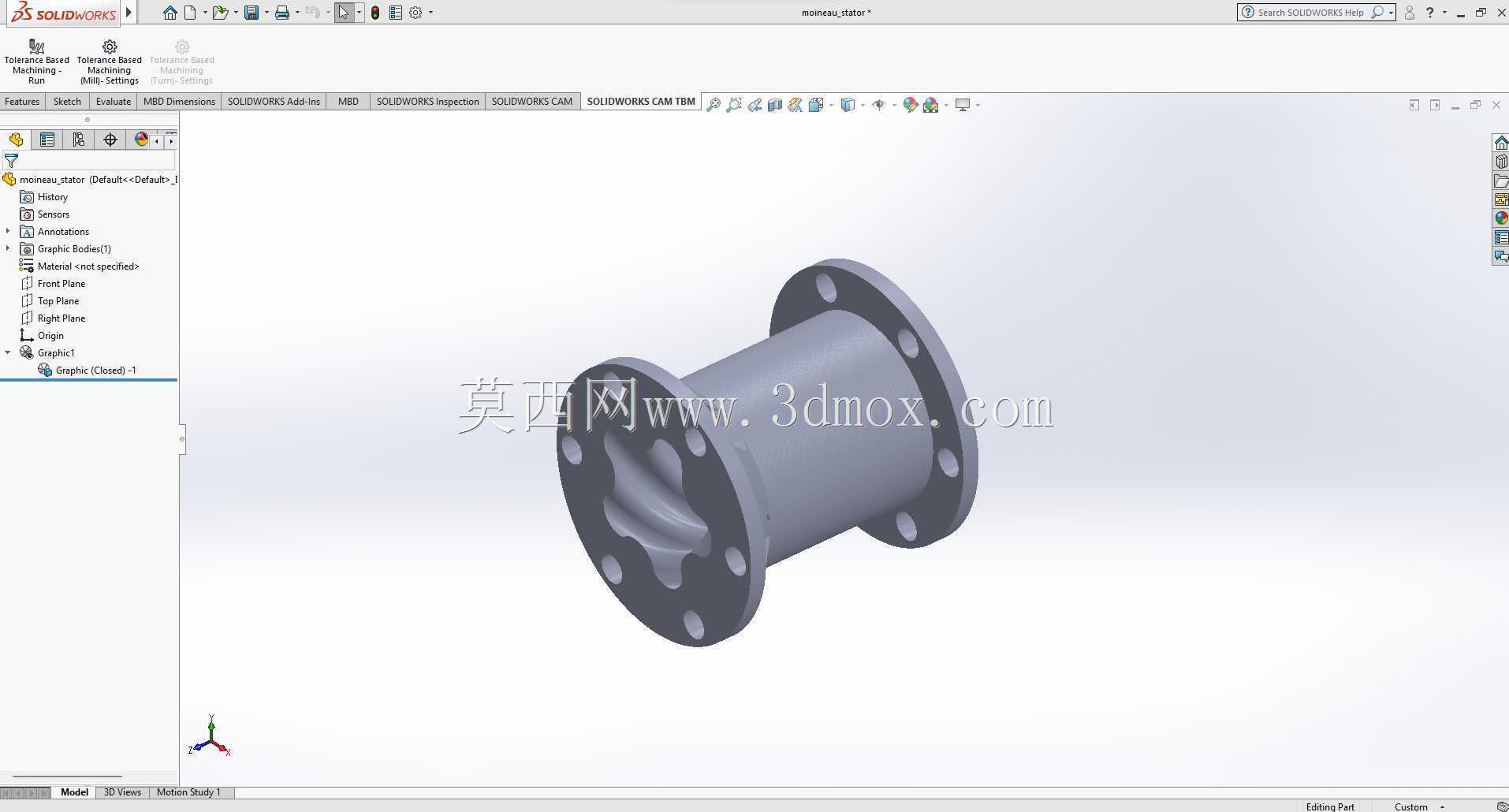

　　在实际建模过程中，这类构件的特征构建逻辑比较清晰，先通过旋转特征生成筒身与两端法兰的基础基体，之后在法兰盘端面绘制螺栓孔的分布草图，采用圆周阵列的方式生成所有螺栓过孔，最后对法兰与筒身的过渡位置做圆角处理，对所有棱边做倒角去毛刺处理，避免安装时划伤操作人员，也能减少应力集中点。建模时需要注意螺栓孔的位置度公差，保证两端法兰的螺栓孔相位一致，避免安装时出现孔位错位无法穿装螺栓的问题，对于有同轴度要求的场景，要保证两端法兰的端面与筒身轴线的垂直度，避免安装后出现对接偏斜，影响相邻部件的运行精度。
