CA6140车床阀体支座机械结构设计

　　该零件属于CA6140普通车床配套的管路支承类功能构件，在整机液压润滑回路、切削液输送支路中承担介质导流、元件承载与位置固定的多重作用，安装位置处于车床床身靠近主轴箱的侧部装配区域，周边需要避让溜板移动行程、进给机构走线空间以及管路接头的拆装操作余量。

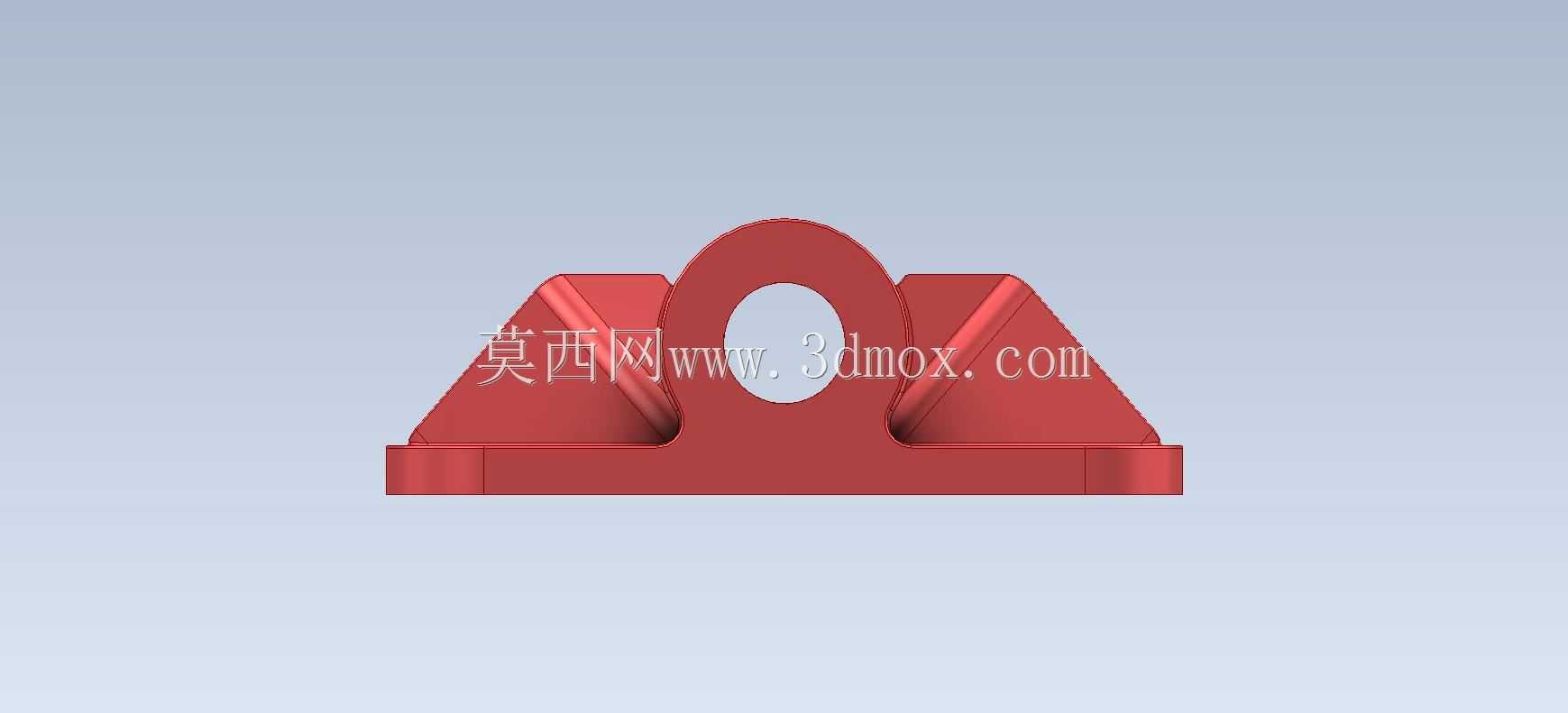

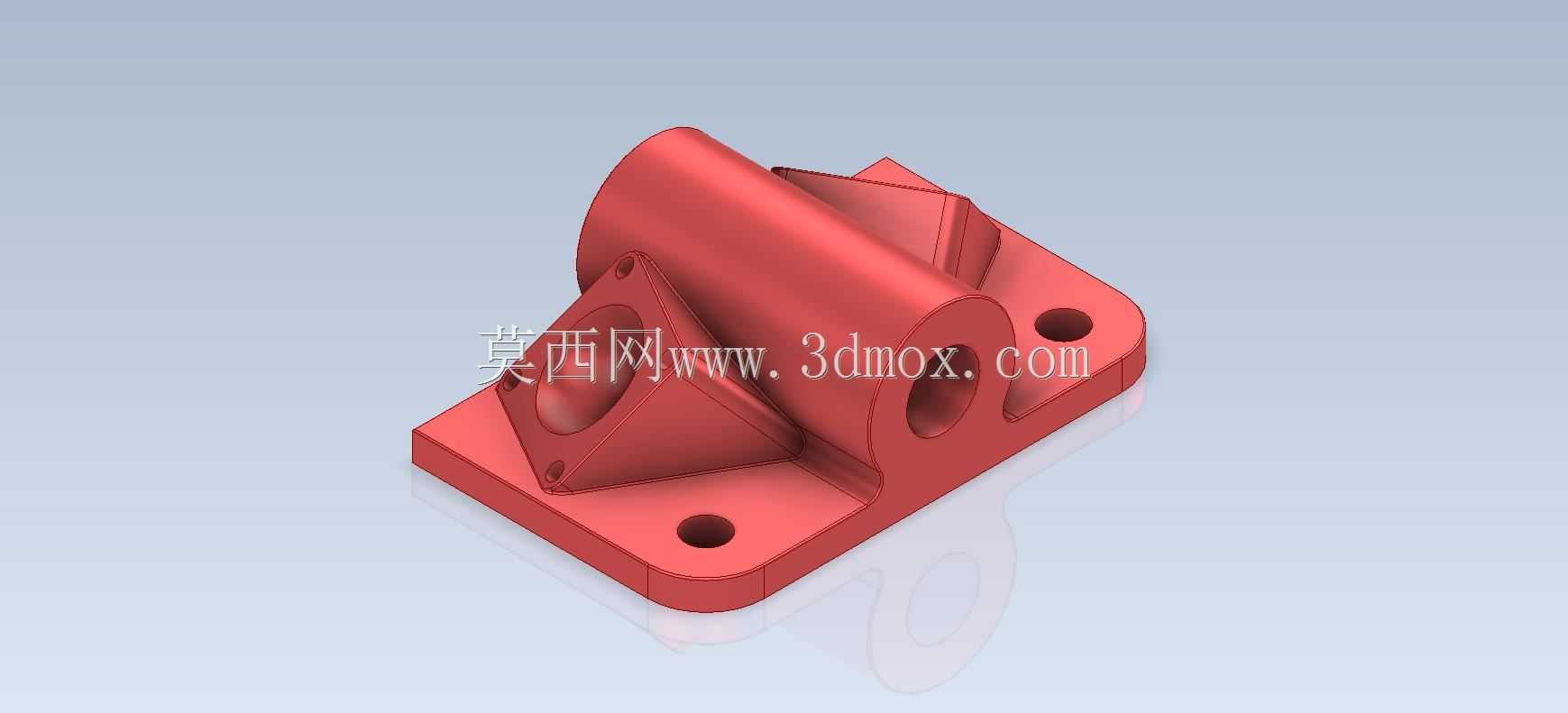

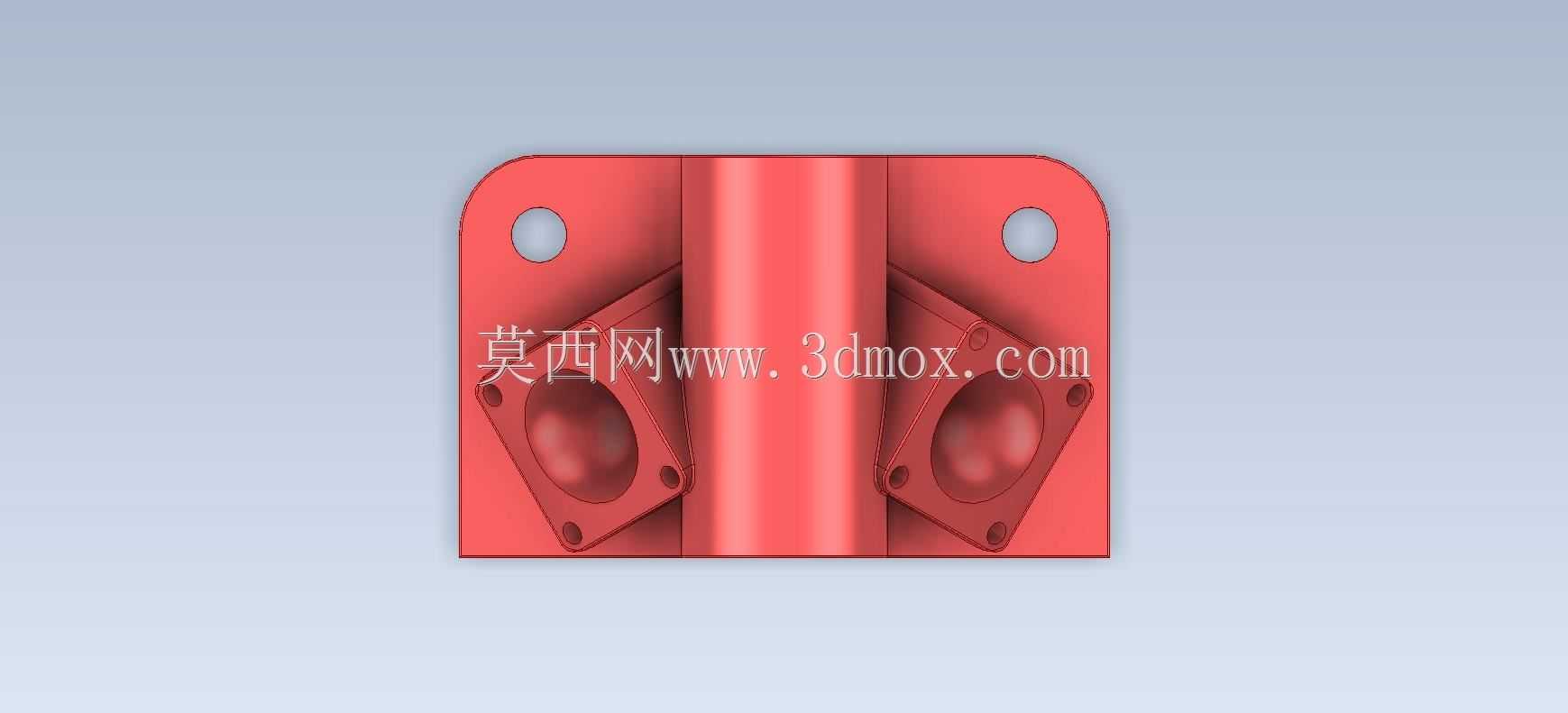

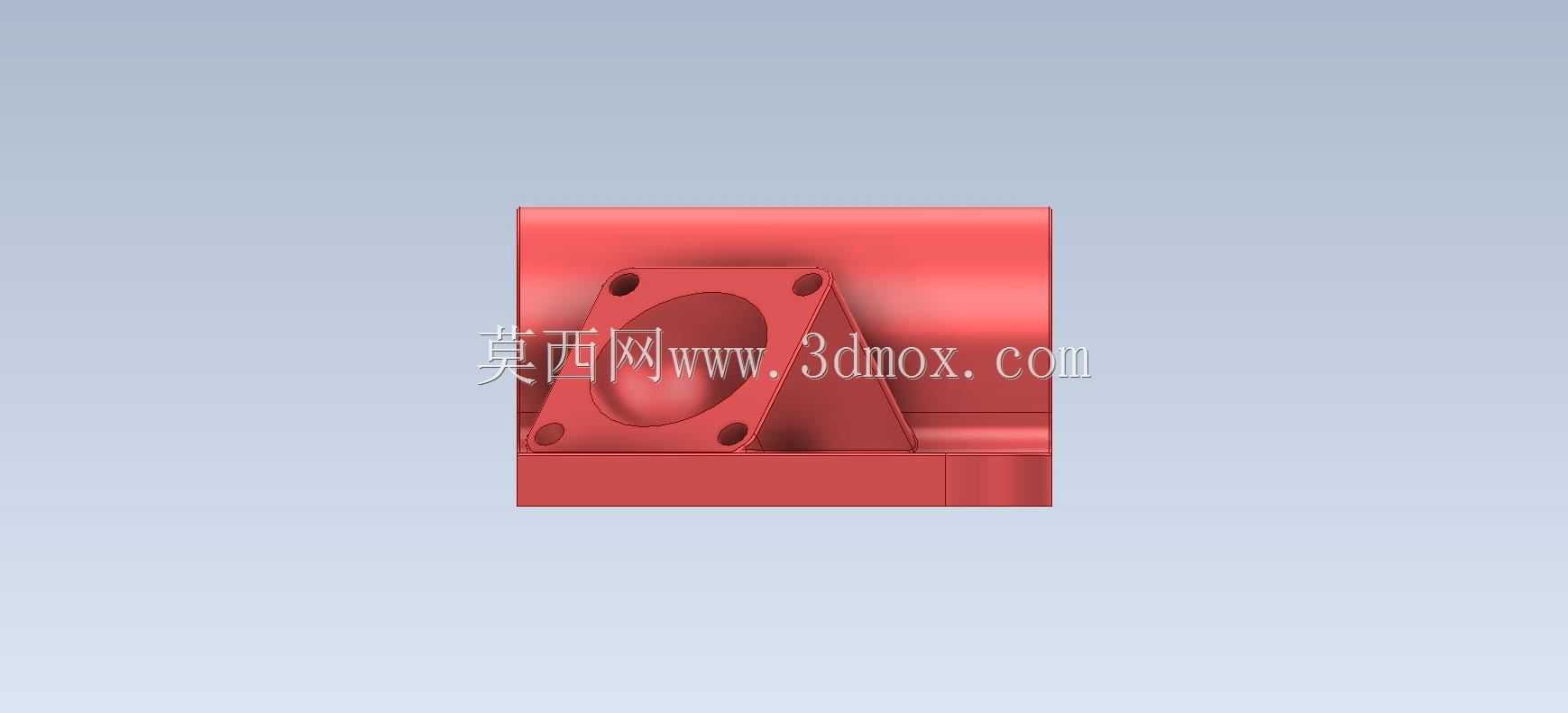

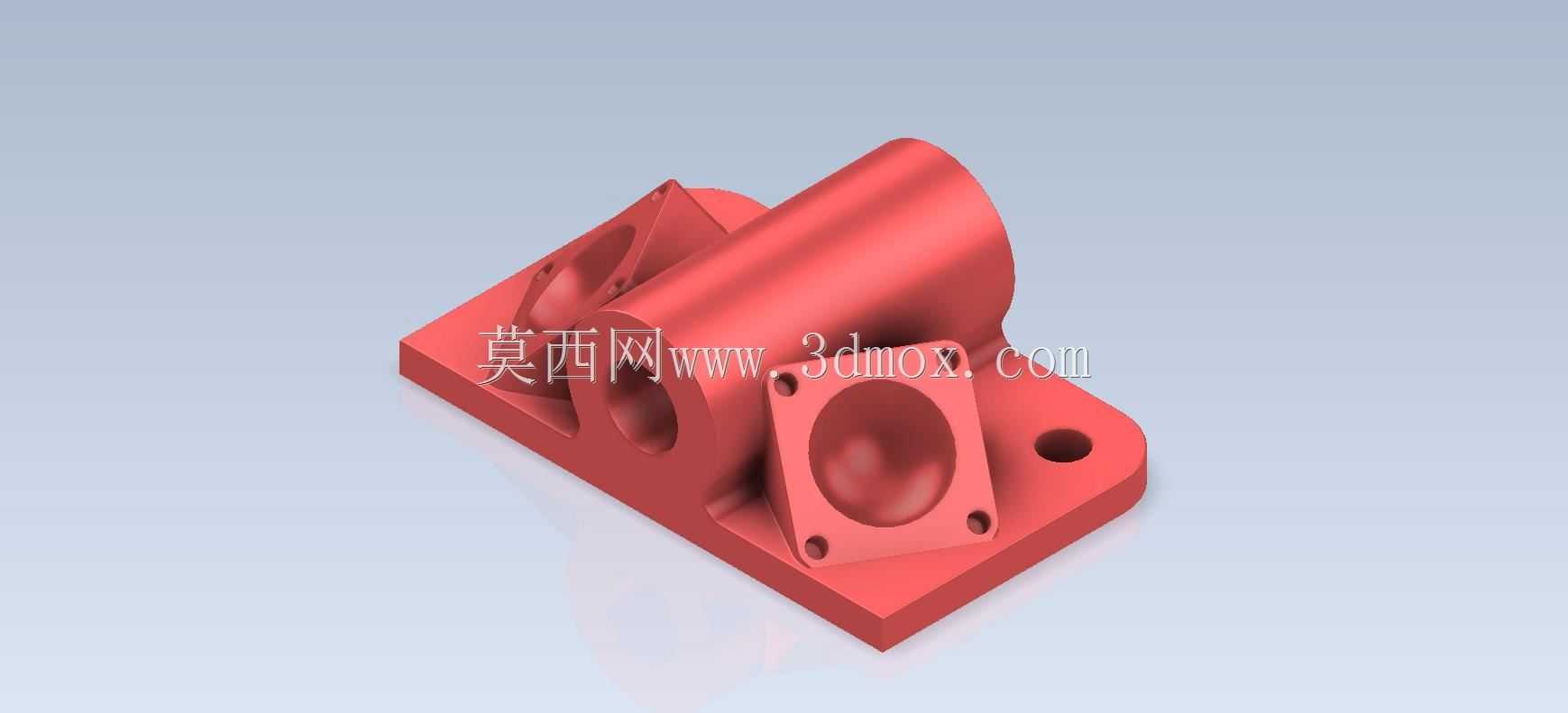

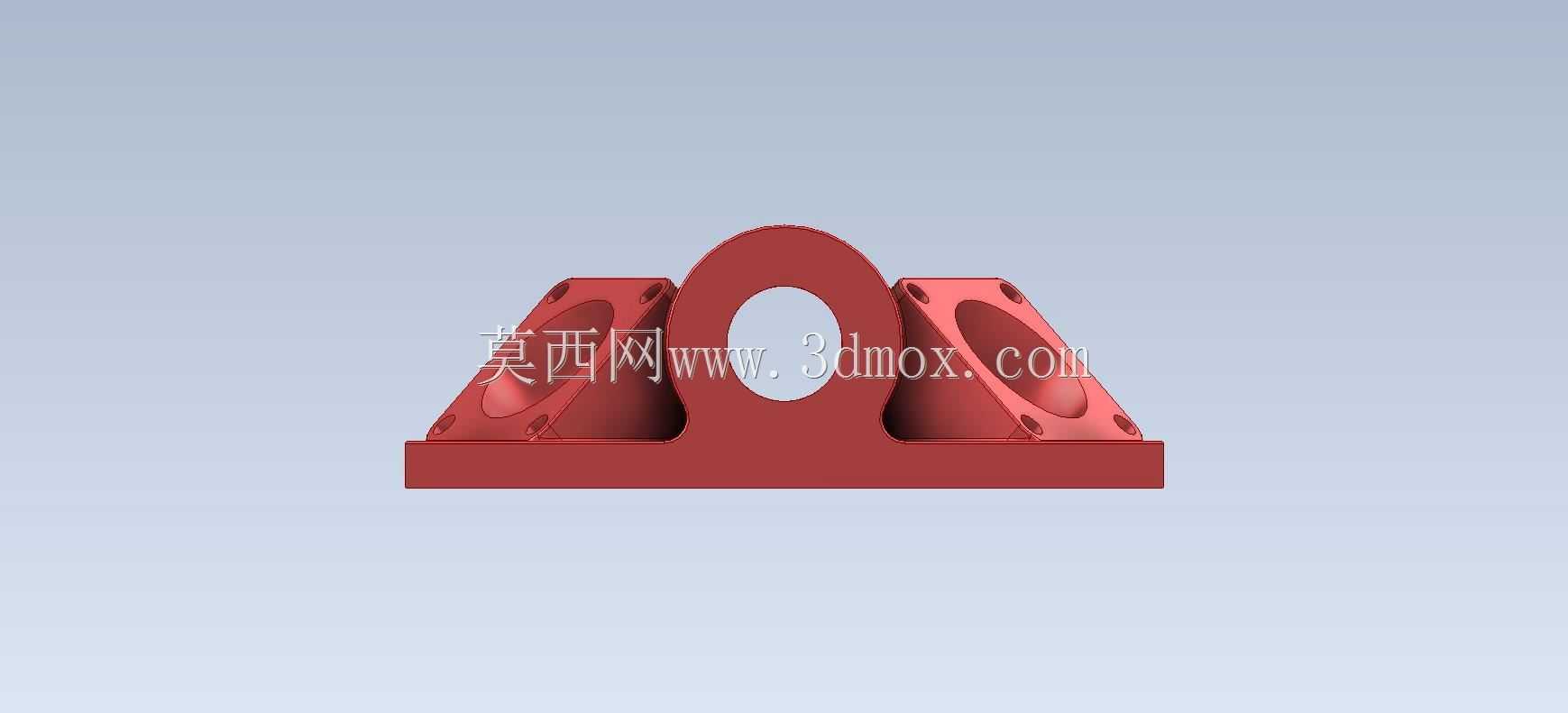

　　从结构布局来看，底部采用整块矩形安装底板作为承载基准，底板四角预留沉头安装孔，孔位间距按照床身预制安装螺孔的排布尺寸匹配，装配时可通过内六角螺钉直接锁紧在床身安装平面上，底板底面全程做铣削平处理，保证安装后零件基准面与床身贴合率不低于85%，避免长期受管路振动出现松动偏移。底板上方集成斜向布置的圆柱通腔，该腔体为介质流通的主通道，两端预留标准管螺纹接口，可直接对接车床润滑系统的输油管路，腔体侧壁延伸出方形法兰连接座，法兰面加工四个均匀分布的螺栓过孔，用于外接控制阀、压力表或者管路弯头，法兰端面预留密封槽位，装配时可放置O型密封圈实现端面静密封，杜绝油压工况下出现渗漏。

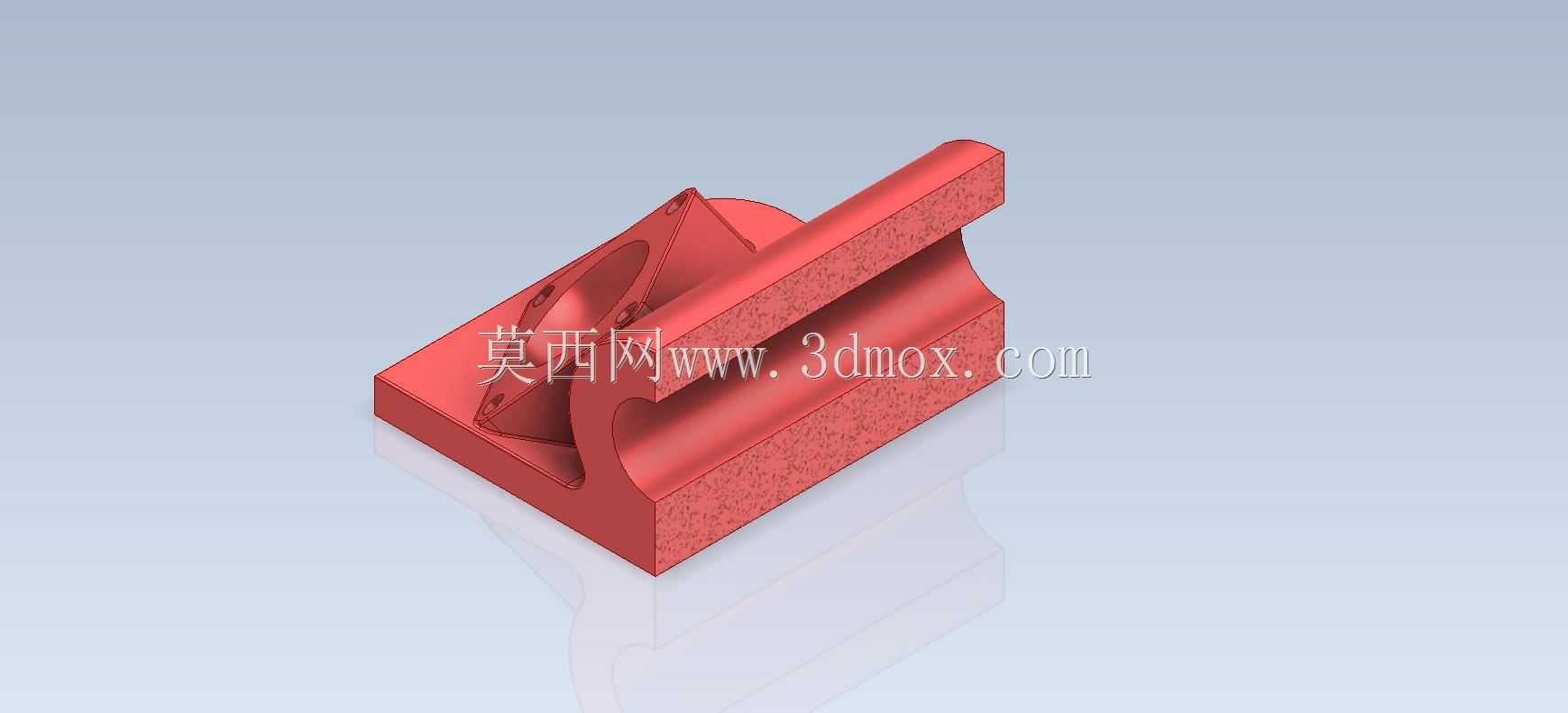

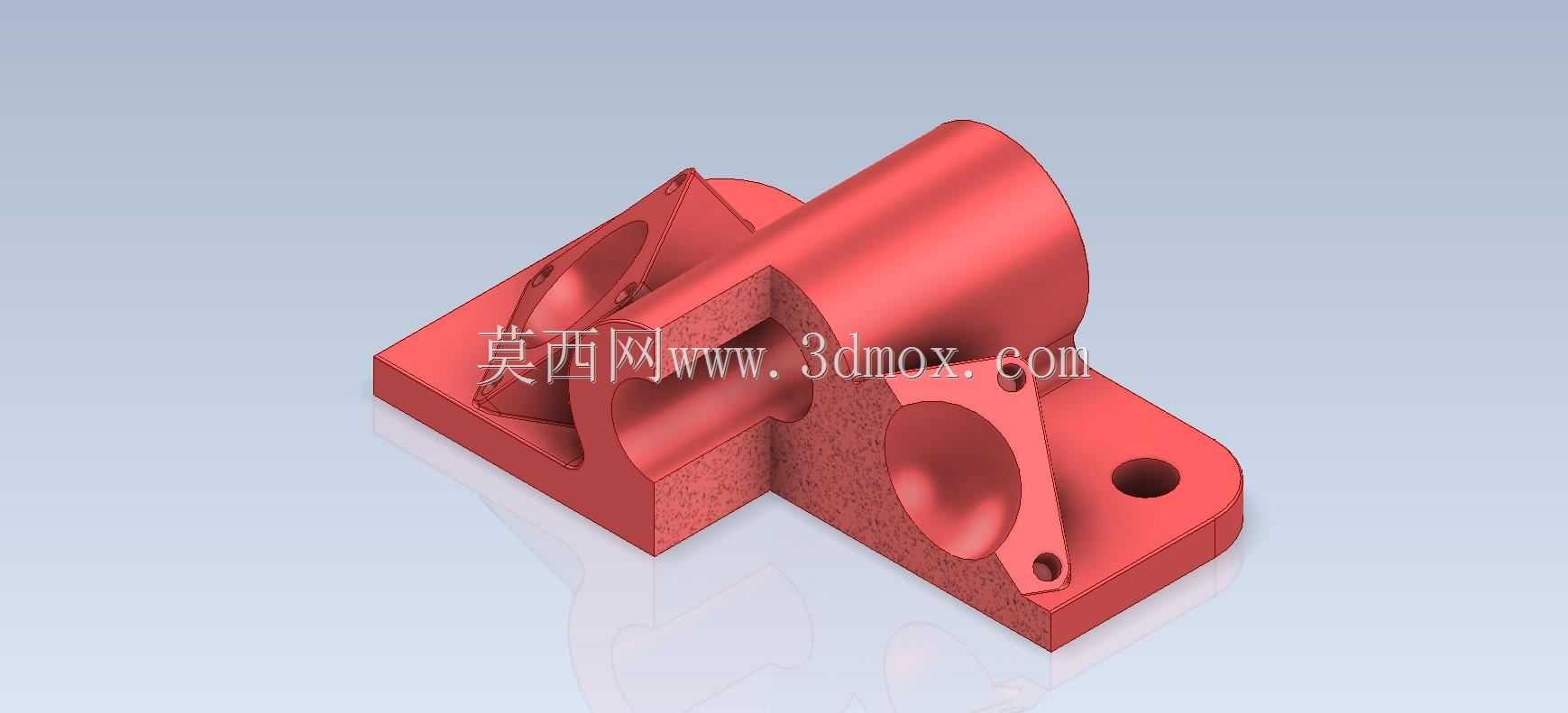

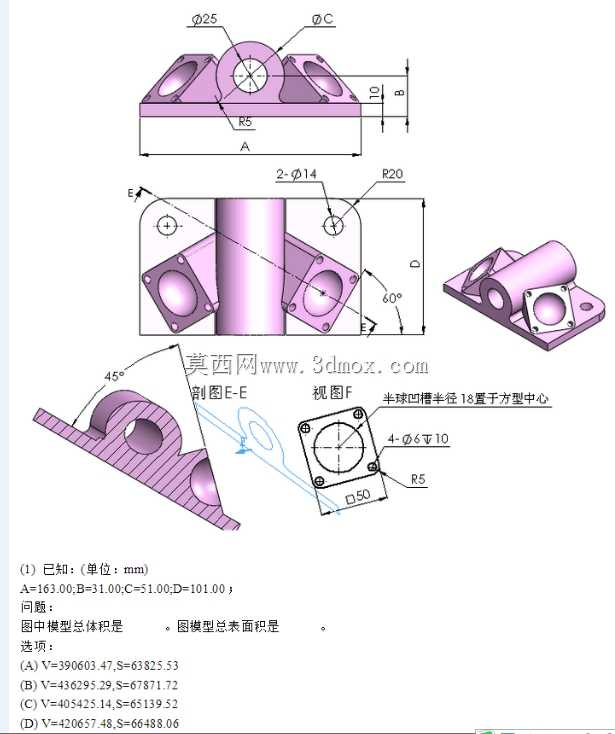

　　建模过程中首先以底板底面为全局装配基准，先拉伸生成底板实体并切除四角安装沉孔，再叠加主圆柱腔体特征，保证腔体轴线与底板安装面的夹角符合车床管路走向的设计角度，避免管路接入后出现强行弯折造成流阻增大。侧边方形法兰采用凸台拉伸后阵列孔位的方式完成，法兰与主腔体交接位置做圆角过渡，消除铸件应力集中风险，这类零件实际量产多采用砂型铸造成型，毛坯预留2至3毫米的机加工余量，后续依次完成底板铣面、腔体镗孔、法兰面铣削、螺纹孔攻丝等工序。

　　设计时需要重点把控安装边界：底板整体长宽尺寸需控制在床身预留安装位的轮廓范围内，上方圆柱腔体的最高轮廓不能干涉溜板箱的纵向移动轨迹，侧边法兰向外伸出的长度要预留足够的扳手操作空间，保证后期维护时无需拆解周边其他构件即可完成接头拆装。腔体内部流道做顺滑过渡，不存在突变台阶，可降低润滑油输送过程中的压力损失，整体壁厚按照铸造工艺要求均匀分布，相邻壁厚差控制在合理区间，避免浇筑后出现缩孔、冷隔缺陷。零件同时承担支承刚性要求，底板与腔体连接位置设置加强筋结构，抵消管路通油时产生的径向作用力，即使在车床持续运行的振动工况下，也能保持接口位置稳定，不会出现管路错位、密封失效的问题，结构完全适配普通车床润滑、冷却系统的实际装配使用需求。
