手推平板搬运台车框架结构设计

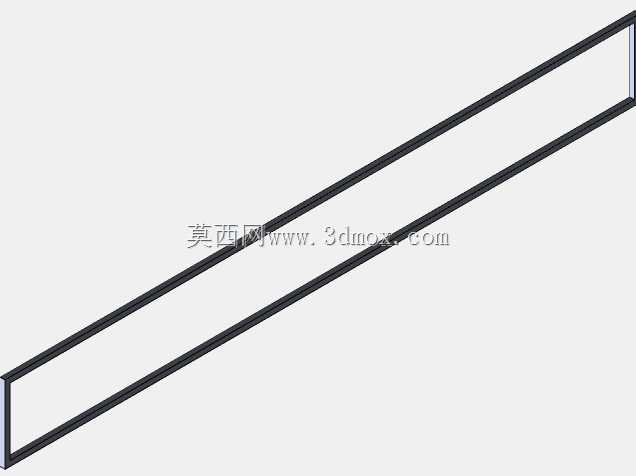

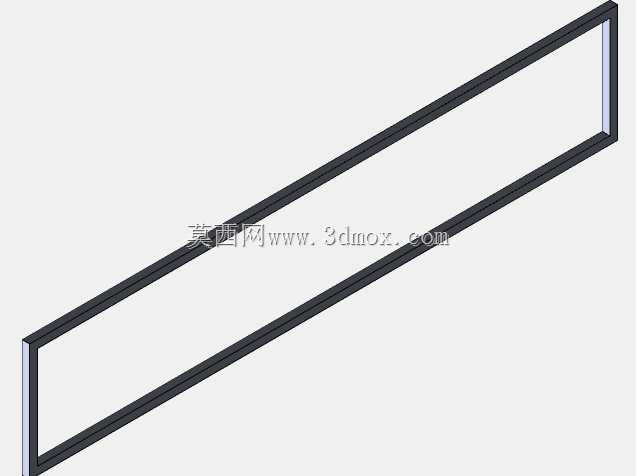

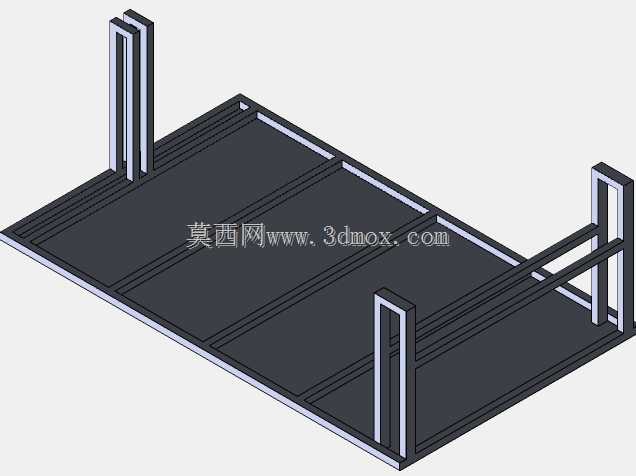

　　这套手推搬运台车的结构方案，主要面向车间工位间物料周转、仓储拣货短途转运以及装配线旁工件配送场景，日常用来承载工装托盘、半成品箱体和零散加工件，替代人工徒手搬运，降低工位间物流的劳动强度。整体承载主体采用矩形钢管拼焊成平面框架，框架四周预留出挡边安装孔位，台面铺板可根据使用场景选配防滑钢板、密度板或者镀锌网格板，框架两侧伸出的纵向杆件既是推手安装基座，也可作为捆绑带的固定支点，转运堆叠物料时可以用绑带穿过杆件限位，避免行进中货物滑落。转向与行走部分预留了标准脚轮安装法兰，四个角位的安装面加工出同轴定位孔，选型时可按承载需求搭配两定两转或者四轮全转向脚轮，其中两个转向轮侧可加装刹车踏板，台车停靠在斜坡或者工位旁时能锁止轮体，防止溜车。

　　设计阶段先从承载边界反推框架截面：常规车间周转台车额定承载取五百公斤量级，台面净空尺寸控制在常见托盘的外接轮廓以内，长宽方向比标准托盘单边多出五十毫米左右的余量，方便叉车或者人工把托盘直接推上台面；整体高度控制在成年人腰部推送的舒适区间，推手杆件向上弯折后高出台面约九百毫米，握持位置避开台面堆放货物的最高轮廓，推送时手臂自然弯曲，不需要弯腰发力。框架的焊接坡口在三维建模阶段就做了预留，两根纵梁和横梁交接处采用满焊结构，角部增加三角形加强筋，避免重载起步或者转弯时框架出现扭转变形；台面下方横梁的间距按铺板的抗弯跨度排布，防止铺板在集中载荷下出现凹陷。外露的长条杆件除了作为推手支撑，还可以挂载物料盒挂钩、标识牌支架，

　　侧边预留的小孔位用来安装防撞缓冲块，台车经过通道门框或者设备边角时，橡胶缓冲块先接触障碍物，避免钢管漆面刮蹭和刚性碰撞异响。整个结构没有复杂的曲面冲压件，全部采用常规型材切割、焊接、钻孔工序就能完成加工，后期维护时如果脚轮磨损或者推手变形，可直接通过螺栓拆卸更换，不需要整体切割返修，适配多品种小批量的车间自制工装需求。建模时把所有型材的下料长度、孔位间距都做了参数化关联，后续如果需要调整台面长宽来适配不同尺寸的物料，只需要修改纵梁横梁的长度参数，脚轮安装位和加强筋位置会同步更新，能快速衍生出不同承载规格的台车系列方案。
